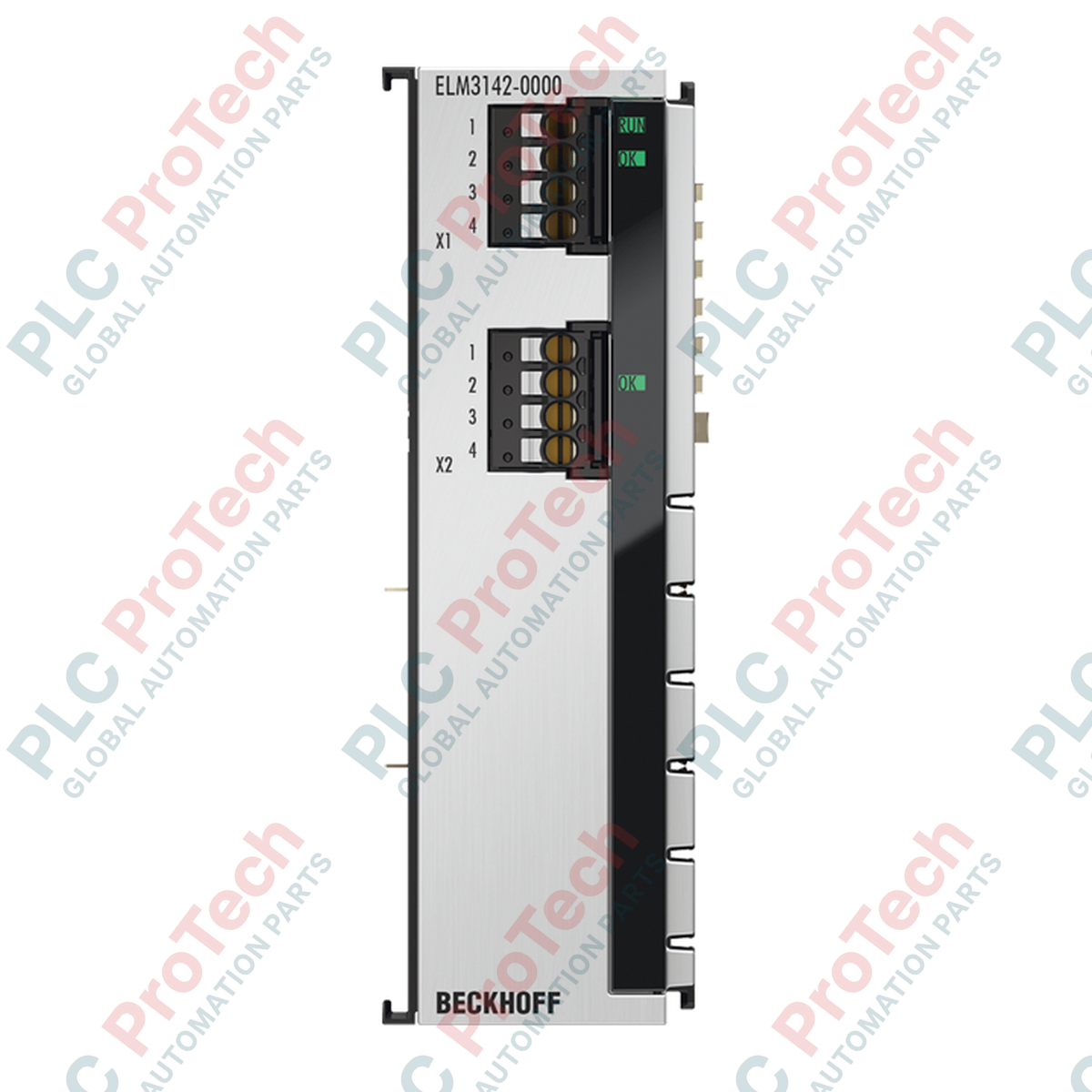

เทอร์มินัลวัดแบบมัลติฟังก์ชันอินพุตแอนะล็อก 2 ช่อง BECKHOFF ELM3142-0000

Q: ELM3142-0000 รองรับสัญญาณการวัดประเภทใดบ้าง

BECKHOFF ELM3142-0000 รองรับอินพุตแอนะล็อกที่กำหนดค่าได้ในแต่ละช่องสัญญาณ ทำให้สามารถวัดแรงดันไฟฟ้าแบบดิฟเฟอเรนเชียลได้ตั้งแต่ ±1.25 V ถึง ±10 V และวัดกระแสได้สูงสุด ±20 mA

Q: เทอร์มินัลนี้มีความละเอียดและอัตราการสุ่มตัวอย่างสูงสุดเท่าใด

BECKHOFF ELM3142-0000 มีความละเอียด 24 บิต (รวมบิตเครื่องหมาย) และให้อัตราการสุ่มตัวอย่างสูงสุด 1 ksps (1 ms) ต่อช่องสัญญาณ โดยใช้สถาปัตยกรรมแบบมัลติเพล็กซ์

Q: มีการแยกทางไฟฟ้าระหว่างช่องสัญญาณอินพุตหรือไม่

ไม่มี BECKHOFF ELM3142-0000 ไม่มีการแยกทางไฟฟ้าระหว่างแต่ละช่องสัญญาณ แต่มีการแยกทางไฟฟ้า 707 V DC ระหว่างช่องสัญญาณกับ E-bus/SGND

Q: เทอร์มินัลนี้ใช้ระบบการเชื่อมต่อแบบใดสำหรับการเดินสาย

BECKHOFF ELM3142-0000 ใช้เทคโนโลยีการเชื่อมต่อแบบปลั๊กบริการชนิดกดเข้าสี่พิน รองรับตัวนำแกนเดี่ยวขนาด 0.2 ถึง 1.5 mm² (AWG 24 ถึง 14) รวมถึงสายตีเกลียวละเอียดหรือสายที่ใส่ปลอกหางปลา

SKU ELM3142-0000

มีในสต็อก

12-month warranty
Free returns within 30 days

Manufacturer: BECKHOFF
Product No.: ELM3142-0000
Country of origin:เยอรมนี
Product Type: เทอร์มินัล EtherCAT
Payment: T/T, Western Union
Weight: 350g
Dimensions: 30 มม. x 100 มม. x 95 มม.
Shipping port: Xiamen
Warranty: 12 months

คำอธิบาย

BECKHOFF ELM3142-0000 คือขั้วต่อการวัดอินพุตแอนะล็อกแบบมัลติฟังก์ชัน 2 ช่องความแม่นยำสูงจากตระกูล ELM ออกแบบมาสำหรับการเก็บข้อมูลอุตสาหกรรมและการตรวจสอบกระบวนการภายในเครือข่าย EtherCAT ขั้วต่อนี้มีตัวเลือกการวัดที่หลากหลาย ช่วยให้ผู้ใช้กำหนดค่าแต่ละช่องแยกกันได้สำหรับการวัดแรงดันหรือกระแสความแม่นยำสูง ตัวเรือนโลหะหล่อสังกะสีที่ทนทานช่วยให้สามารถติดตั้งเข้ากับระบบควบคุมอุตสาหกรรมที่ต้องการการวัดที่มีเสถียรภาพสูงและความละเอียดสูง

ด้วยความละเอียด 24 บิตและรองรับอัตราการสุ่มตัวอย่างสูงสุด 1 ksps (กิโลแซมเปิลต่อวินาที) ต่อช่องในรูปแบบมัลติเพล็กซ์ ELM3142-0000 จึงให้ความเที่ยงตรงของสัญญาณที่ยอดเยี่ยม รองรับช่วงการวัดแรงดันหลายช่วงตั้งแต่ ±1.25 V ถึง ±10 V และการวัดกระแส ±20 mA การวินิจฉัยการทำงานและการเชื่อมต่อ เช่น การตรวจจับสายขาดและการลัดวงจร ช่วยให้มั่นใจในความน่าเชื่อถือในการทำงานระยะยาว ขณะที่ฟังก์ชัน Distributed Clocks ให้ความแม่นยำด้านเวลาที่ซิงโครไนซ์กันภายในเวลาไม่ถึง 1 ไมโครวินาที

คุณสมบัติ

ช่องอินพุตแอนะล็อกความละเอียดสูง 2 ช่อง รองรับการวัดแบบดิฟเฟอเรนเชียล
ช่องสัญญาณที่กำหนดค่าแยกกันได้สำหรับการวัดแรงดัน (±10 V ถึง ±1.25 V) หรือกระแส (±20 mA)
ความละเอียด 24 บิตความแม่นยำสูง (รวมบิตเครื่องหมาย) สำหรับการเก็บข้อมูลสัญญาณโดยละเอียด
อัตราการสุ่มตัวอย่างสูงสุด 1 ksps ต่อช่อง พร้อมปัจจัยโอเวอร์แซมปลิงตั้งแต่ 1 ถึง 20
ตัวเรือนโลหะหล่อสังกะสีที่แข็งแรง ออกแบบเพื่อประสิทธิภาพทางความร้อนและการชีลด์สัญญาณที่เหมาะสม
การวินิจฉัยการทำงานและการวินิจฉัยการเชื่อมต่อในตัว รวมถึงการตรวจจับสายขาดและการลัดวงจร
อินเทอร์เฟซ E-bus พร้อม Distributed Clocks ในตัวสำหรับการซิงโครไนซ์ที่แม่นยำภายในเวลาไม่ถึง 1 ไมโครวินาที
เทคโนโลยีการเชื่อมต่อแบบกดเสียบ พร้อมปลั๊กบริการ 4 พินแบบถอดได้เพื่อความสะดวกในการบำรุงรักษา

การใช้งาน

แท่นทดสอบอุตสาหกรรมและระบบการวัดความแม่นยำสูง
การเก็บข้อมูลสัญญาณแอนะล็อกหลายช่องในสายการประกอบอัตโนมัติ
การตรวจสอบกระบวนการที่ต้องการการอ่านค่าแรงดันและกระแสที่ซิงโครไนซ์กัน
ลูปควบคุมที่ต้องการเสถียรภาพทางความร้อนสูงและความคลาดเคลื่อนในการวัดต่ำ

ข้อมูลจำเพาะทางเทคนิค

ข้อมูลจำเพาะทั่วไป

พารามิเตอร์	ข้อมูลจำเพาะ
ผู้ผลิต	BECKHOFF
รุ่น	ELM3142-0000
ตระกูลผลิตภัณฑ์	ขั้วต่อการวัด ELM
จำนวนช่องสัญญาณ	2
ประเภทสัญญาณ	ดิฟเฟอเรนเชียล
ความละเอียด	24 บิต (รวมบิตเครื่องหมาย)
เทคโนโลยีการวัด	การวัดแรงดันไฟฟ้าหรือกระแส กำหนดค่าแยกตามช่องสัญญาณได้
วัสดุตัวเรือน	โลหะสังกะสีหล่อขึ้นรูป

ข้อมูลจำเพาะด้านสัญญาณและไฟฟ้า

พารามิเตอร์	ข้อมูลจำเพาะ
ช่วงอินพุตแรงดันไฟฟ้า	±10 V, ±5 V, ±2.5 V, ±1.25 V
ช่วงอินพุตกระแส	±20 mA
อัตราการสุ่มตัวอย่าง	สูงสุด 1 ksps ต่อช่องสัญญาณ (มัลติเพล็กซ์)
ตัวคูณการโอเวอร์แซมปลิง	n = 1 ถึง 20 เลือกได้
ความต้านทานภายใน	> 4 MOhm (แรงดันไฟฟ้า), โดยทั่วไป 200 Ohm (กระแส)
ข้อผิดพลาดในการวัด	โดยทั่วไป < ±100 ppm / ±0.01 % ในช่วงที่เลือก (0 ถึง 50 องศาเซลเซียส)
การใช้กระแสของ E-bus	โดยทั่วไป 250 mA
กระแสหน้าสัมผัสไฟ	ขึ้นอยู่กับโหลด
การสูญเสียความร้อน	โดยทั่วไป 2 W
การแยกทางไฟฟ้า (ช่องสัญญาณ/บัส)	707 V DC (การทดสอบประเภท)
การแยกทางไฟฟ้า (ช่องสัญญาณ/SGND)	707 V DC (การทดสอบประเภท)
การแยกทางไฟฟ้า (ช่องสัญญาณ/ช่องสัญญาณ)	ไม่

ด้านกลไกและสภาพแวดล้อม

พารามิเตอร์	ข้อมูลจำเพาะ
เทคโนโลยีการเชื่อมต่อ	แบบเสียบเข้าได้โดยตรง, ปลั๊กบริการ 4 พิน
ประเภทตัวนำที่รองรับ	แกนเดี่ยว, ตีเกลียวละเอียด, ปลอกย้ำสาย
พื้นที่หน้าตัดการเชื่อมต่อ (แกนเดี่ยว/ตีเกลียว)	0.2 ถึง 1.5 มม² (AWG 24 ถึง 14)
พื้นที่หน้าตัดการเชื่อมต่อ (ปลอกย้ำสาย)	0.25 ถึง 0.75 มม²
ความยาวการปอกสาย	8 ถึง 9 มม.
ขนาด (กว้าง x สูง x ลึก)	30 มม. x 100 มม. x 95 มม.
น้ำหนัก	ประมาณ 350 กรัม
การติดตั้ง	ราง DIN ขนาด 35 มม. (EN 60715) พร้อมช่องคู่/จุดเชื่อมต่อแบบกุญแจ
อุณหภูมิในการทำงาน	-25 ถึง +60 องศาเซลเซียส
อุณหภูมิในการจัดเก็บ	-40 ถึง +85 องศาเซลเซียส

การรับรองและการอนุมัติ

พารามิเตอร์	ข้อมูลจำเพาะ
การรับรอง	CE, UL

แนวทางการติดตั้ง

ตัดไฟระบบ: ตรวจสอบให้แน่ใจว่าแหล่งจ่ายไฟฟ้าทั้งหมด (ทั้ง E-bus และหน้าสัมผัสไฟภาคสนาม) ถูกปิดสนิทก่อนติดตั้ง ถอด หรือต่อสายโมดูล
การติดตั้งบนราง DIN: ติดตั้ง ELM3142-0000 บนราง DIN มาตรฐานขนาด 35 มม. (EN 60715) ใช้ช่องคู่และจุดเชื่อมต่อแบบกุญแจด้านข้างเพื่อยึดขั้วต่อที่อยู่ติดกันให้แน่นหนา
การเชื่อมต่อสายไฟ: ต่อสายตัวนำเข้ากับขั้วต่อแบบเสียบเข้าได้โดยตรง สายตัวนำแกนเดี่ยวสามารถเสียบได้โดยตรง ส่วนสายตีเกลียวละเอียดหรือปลอกย้ำสายต้องใช้ไขควงขนาดเล็กกดสปริง ตรวจสอบให้แน่ใจว่าความยาวการปอกสายอยู่ระหว่าง 8 ถึง 9 มม.
การจัดการปลั๊กบริการ: ใช้ปลั๊กบริการแบบ 4 พินในตัวสำหรับการเชื่อมต่อช่องสัญญาณ ตรวจสอบว่าสายสัญญาณทั้งหมดได้รับการกำหนดอย่างถูกต้องตามแผนผังไฟฟ้าก่อนจ่ายไฟ
การตรวจสอบ E-Bus: เปิดระบบและตรวจสอบไฟ LED แสดงการทำงาน ยืนยันว่าไฟแสดงการวินิจฉัยเป็นสีเขียว และเทอร์มินัลได้รับการรู้จำในตัวจัดการระบบ TwinCAT ผ่านเครือข่าย EtherCAT

FAQ

ELM3142-0000 รองรับสัญญาณการวัดประเภทใดบ้าง

BECKHOFF ELM3142-0000 รองรับอินพุตแอนะล็อกที่กำหนดค่าได้ในแต่ละช่องสัญญาณ ทำให้สามารถวัดแรงดันไฟฟ้าแบบดิฟเฟอเรนเชียลได้ตั้งแต่ ±1.25 V ถึง ±10 V และวัดกระแสได้สูงสุด ±20 mA

เทอร์มินัลนี้มีความละเอียดและอัตราการสุ่มตัวอย่างสูงสุดเท่าใด

BECKHOFF ELM3142-0000 มีความละเอียด 24 บิต (รวมบิตเครื่องหมาย) และให้อัตราการสุ่มตัวอย่างสูงสุด 1 ksps (1 ms) ต่อช่องสัญญาณ โดยใช้สถาปัตยกรรมแบบมัลติเพล็กซ์

มีการแยกทางไฟฟ้าระหว่างช่องสัญญาณอินพุตหรือไม่

ไม่มี BECKHOFF ELM3142-0000 ไม่มีการแยกทางไฟฟ้าระหว่างแต่ละช่องสัญญาณ แต่มีการแยกทางไฟฟ้า 707 V DC ระหว่างช่องสัญญาณกับ E-bus/SGND

เทอร์มินัลนี้ใช้ระบบการเชื่อมต่อแบบใดสำหรับการเดินสาย

BECKHOFF ELM3142-0000 ใช้เทคโนโลยีการเชื่อมต่อแบบปลั๊กบริการชนิดกดเข้าสี่พิน รองรับตัวนำแกนเดี่ยวขนาด 0.2 ถึง 1.5 mm² (AWG 24 ถึง 14) รวมถึงสายตีเกลียวละเอียดหรือสายที่ใส่ปลอกหางปลา
