Beckhoff ขั้วต่อ EtherCAT ELX2002

ภาพรวมผลิตภัณฑ์

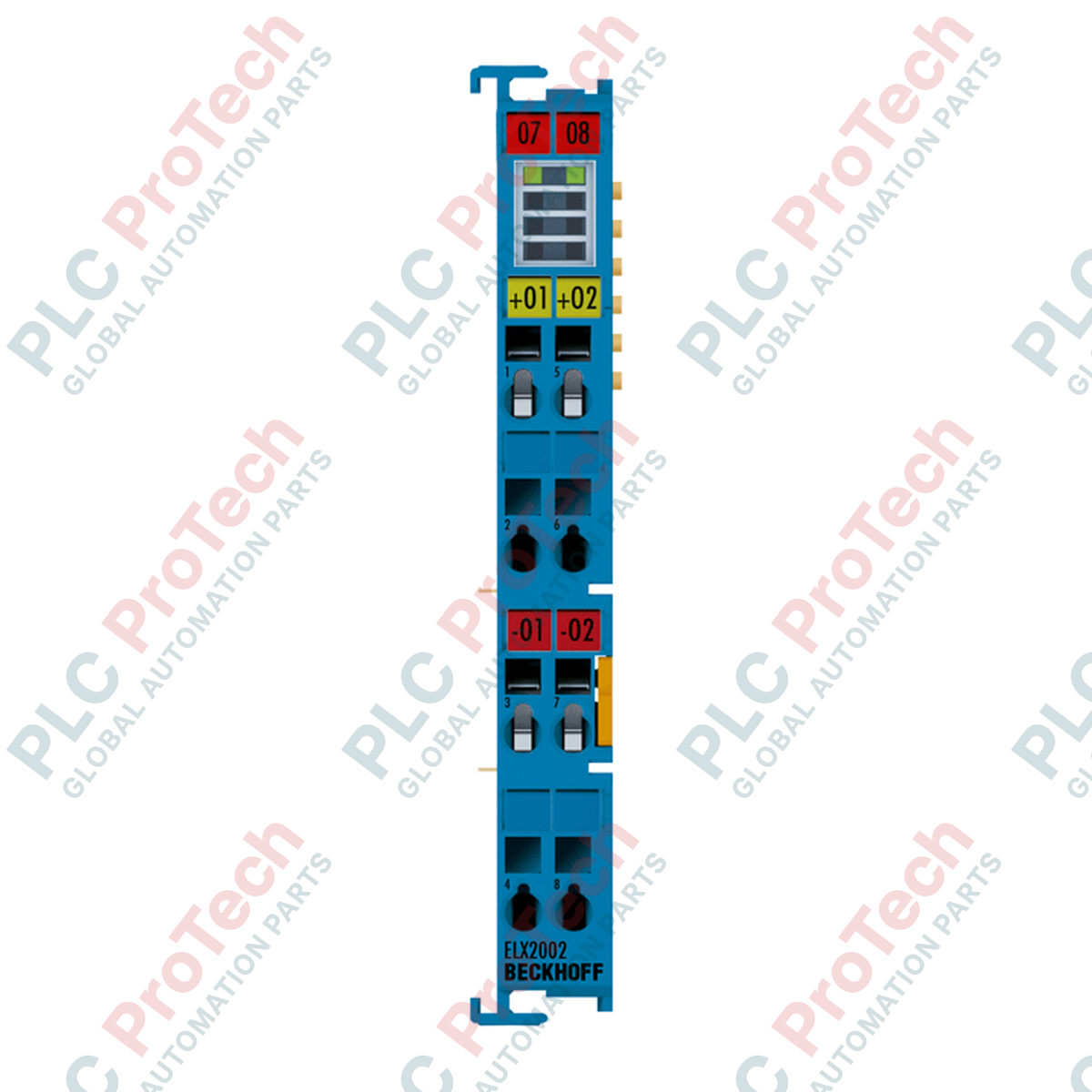

ELX2002 (ELX2002) เป็นเทอร์มินัลเอาต์พุตดิจิทัล 2 ช่องที่ออกแบบทางวิศวกรรมสำหรับการใช้งานในพื้นที่อันตราย โดยออกแบบมาเป็นพิเศษเพื่อเชื่อมต่อโดยตรงกับอุปกรณ์ภาคสนามที่มีความปลอดภัยในตัว (Ex i) โมดูลนี้รวมอยู่ในระบบเทอร์มินัล Beckhoff EtherCAT และให้การสวิตช์สัญญาณ 24 V DC ที่เชื่อถือได้สำหรับโหลดแบบโอห์มมิก เหนี่ยวนำ และเชิงความจุ ด้วยการรวมข้อกำหนดด้านความปลอดภัยที่ซับซ้อนให้อยู่ในตัวเรือนขนาดกะทัดรัดกว้าง 12 มม. ELX2002 จึงช่วยให้สามารถสร้างสถาปัตยกรรมระบบอัตโนมัติความหนาแน่นสูงในอุตสาหกรรมต่างๆ เช่น การแปรรูปสารเคมี น้ำมันและก๊าซ และการผลิตยา โมดูลนี้ช่วยลดความซับซ้อนในการผสานรวมเซนเซอร์และแอคชูเอเตอร์ที่มีความปลอดภัยในตัวได้อย่างมาก พร้อมคงไว้ซึ่งการซิงโครไนซ์ความเร็วสูงและประสิทธิภาพแบบกำหนดแน่นอนอันเป็นคุณลักษณะของเครือข่าย EtherCAT

การกำหนดค่าทางเทคนิค

สถาปัตยกรรมฮาร์ดแวร์ของ ELX2002 ได้รับการปรับให้เหมาะสำหรับวงจรภาคสนามที่มีความปลอดภัยในตัว โดยมีการแยกทางไฟฟ้าแบบกัลวานิกที่แข็งแรงและเอาต์พุตจำกัดกระแส เพื่อให้เป็นไปตามมาตรฐานพื้นที่อันตรายระดับสากล แต่ละช่องจากทั้งหมดสองช่องรองรับกระแสเอาต์พุตสูงสุด 45 mA โดยมีกระแสรวมทุกช่อง 80 mA โมดูลต้องใช้แหล่งจ่าย 24 V DC ผ่านหน้าสัมผัสจ่ายไฟ โดยทั่วไปใช้งานร่วมกับแหล่งจ่ายไฟ ELX9560 เพื่อการทำงานที่ปลอดภัย เทอร์มินัลนี้ผลิตด้วยตัวเรือนโพลีคาร์บอเนตที่ทนทาน รองรับการติดตั้งอย่างรวดเร็วบนราง DIN มาตรฐาน 35 มม. พร้อมขั้วต่อแบบสปริงที่ใช้งานสะดวกเพื่อยึดสายไฟได้อย่างมั่นคง รองรับหน้าตัดตัวนำหลากหลายตั้งแต่ 0.08 mm² ถึง 2.5 mm² เพื่อให้การเชื่อมต่อมีความปลอดภัยในสภาพแวดล้อมอุตสาหกรรมที่รุนแรง

ข้อมูลจำเพาะทางเทคนิค

คำถามที่พบบ่อย

ELX2002 เหมาะสำหรับการเชื่อมต่อโดยตรงกับอุปกรณ์ที่ไม่มีความปลอดภัยในตัวหรือไม่?

ไม่ ELX2002 ออกแบบมาโดยเฉพาะสำหรับอุปกรณ์ภาคสนามที่มีความปลอดภัยในตัว (Ex i) ซึ่งติดตั้งอยู่ในพื้นที่อันตรายเท่านั้น การเชื่อมต่อโหลดที่ไม่มีความปลอดภัยในตัวจะละเมิดความสมบูรณ์ด้านความปลอดภัยของวงจร Ex i

ต้องใช้การกำหนดค่าแหล่งจ่ายไฟแบบใดสำหรับเทอร์มินัลนี้?

วงจรอิเล็กทรอนิกส์ได้รับไฟผ่านหน้าสัมผัสจ่ายไฟของ EtherCAT เพื่อให้วงจร Ex i ทำงานได้อย่างถูกต้อง ต้องใช้แหล่งจ่ายไฟที่เข้ากันได้ เช่น ELX9560 เพื่อให้เป็นไปตามแรงดันและมาตรฐานความปลอดภัยที่กำหนด

สามารถติดตั้งเทอร์มินัลนี้ติดกับเทอร์มินัลมาตรฐานที่ไม่ใช่ Ex ได้หรือไม่?

ได้ เทอร์มินัลรองรับการติดตั้งชิดด้านข้างกับเทอร์มินัล EtherCAT อื่นๆ โดยใช้การเชื่อมต่อแบบช่องคู่และตัวล็อก แต่ต้องตรวจสอบให้แน่ใจว่าระยะห่างเพื่อความปลอดภัยและข้อกำหนดด้านการแบ่งโซนพื้นที่อันตรายที่เกี่ยวข้องทั้งหมดได้รับการรักษาอย่างเคร่งครัดในรูปแบบการจัดวางภายในตู้

จะตรวจสอบสถานะการเชื่อมต่อสายไฟระหว่างการเริ่มเดินระบบได้อย่างไร?

เทอร์มินัลติดตั้ง LED สัญญาณไว้ที่ตัวเรือนด้านหน้า ซึ่งให้ข้อมูลตอบกลับด้วยภาพทันทีเกี่ยวกับสถานะของช่องเอาต์พุตและแหล่งจ่ายไฟ ช่วยให้วินิจฉัยปัญหาได้อย่างรวดเร็วระหว่างการตั้งค่าเครื่องจักร

แนวทางการติดตั้งและแนวทางปฏิบัติที่ดีที่สุด

• การปฏิบัติตามข้อกำหนดสำหรับพื้นที่อันตราย: ตรวจสอบให้แน่ใจว่าการเดินสายทั้งหมดในพื้นที่อันตรายเป็นไปตามข้อกำหนดทางไฟฟ้าในท้องถิ่นสำหรับวงจรที่มีความปลอดภัยในตัว แยกสาย Ex i ออกจากสายที่ไม่ใช่ Ex i อย่างเคร่งครัด เพื่อป้องกันการรบกวนที่เกิดจากการเหนี่ยวนำหรือการเชื่อมต่อของกระแสผิดพลาด

• การเข้าหัวสาย: ใช้ไขควงมาตรฐานสำหรับขั้วต่อแบบสปริง สำหรับสายตีเกลียว ขอแนะนำอย่างยิ่งให้ใช้ปลอกย้ำสายเพื่อให้การเชื่อมต่อแน่นสนิทและป้องกันเส้นลวดแต่ละเส้นทำให้เกิดการลัดวงจรหรือความต้านทานหน้าสัมผัสสูง

• การจัดการสภาพแวดล้อม: แม้เทอร์มินัลจะได้รับการรับรองให้ทำงานได้ถึง 60 deg C แต่ควรหลีกเลี่ยงการติดตั้งในบริเวณที่ได้รับแสงแดดโดยตรงหรืออยู่ใกล้ส่วนประกอบที่แผ่ความร้อน ตรวจสอบให้แน่ใจว่าตู้มีการระบายอากาศเพียงพอเพื่อรักษาอุณหภูมิแวดล้อมภายในให้อยู่ในช่วงอุณหภูมิใช้งานที่กำหนด เพื่อป้องกันประสิทธิภาพลดลงหรือส่วนประกอบเสื่อมสภาพก่อนเวลาอันควร
