Beckhoff EP2318-0002 กล่อง EtherCAT

ภาพรวมผลิตภัณฑ์

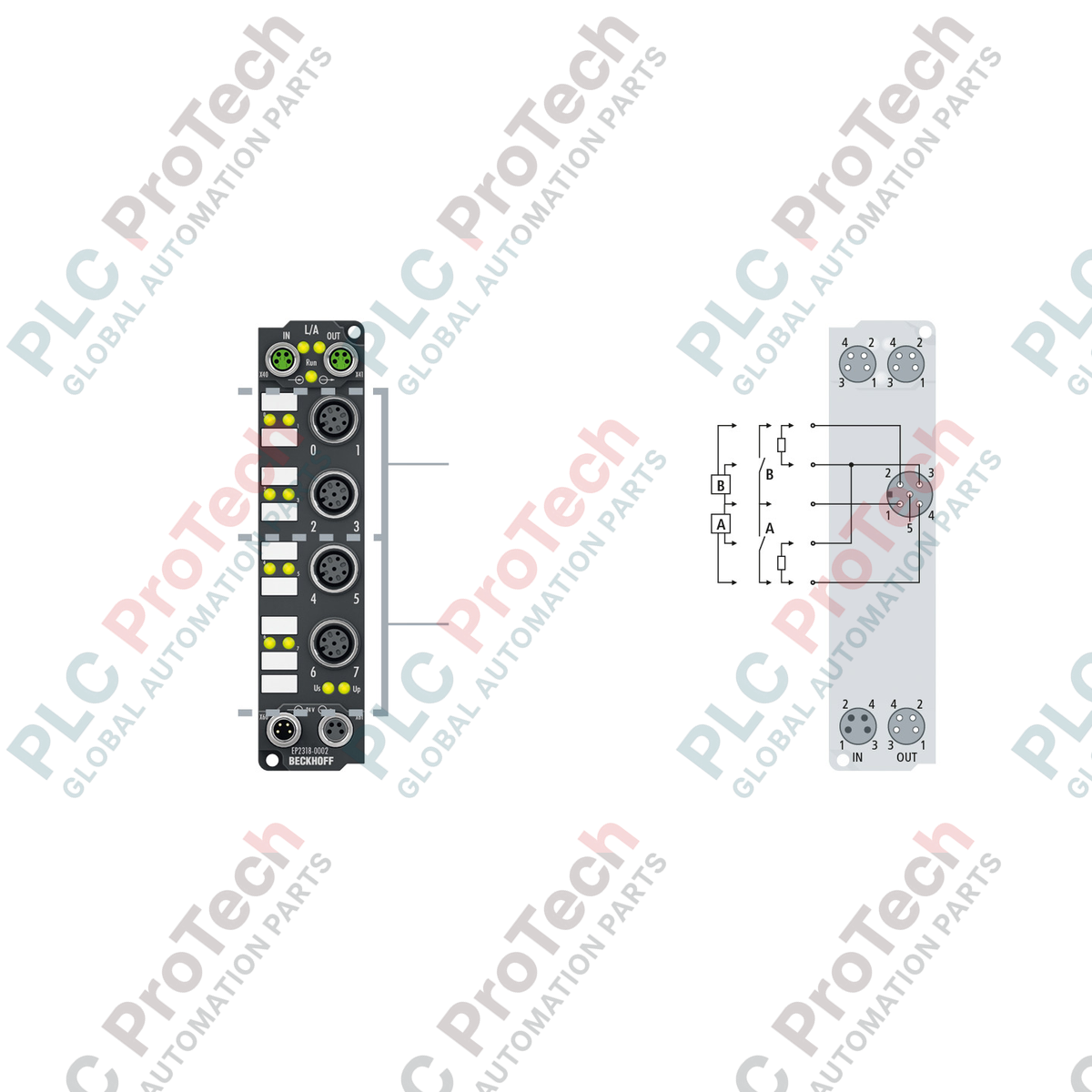

Beckhoff EP2318-0002 เป็นโมดูล I/O ดิจิทัลขนาดกะทัดรัดและแข็งแรงจากซีรีส์ EtherCAT Box มาพร้อมกับ อินพุตดิจิทัล 4 ช่องและเอาต์พุตดิจิทัล 4 ช่อง โมดูลนี้ออกแบบมาสำหรับระบบอัตโนมัติแบบกระจายศูนย์ และติดตั้งอยู่ในตัวเรือนโพลีเอไมด์ (PA6) คุณภาพสูงที่มีระดับการป้องกัน IP65/66/67 จึงเหมาะสำหรับการติดตั้งโดยตรงบนโครงเครื่องจักรในสภาพแวดล้อมอุตสาหกรรมที่มีความต้องการสูง ด้วยการใช้โปรโตคอล EtherCAT โมดูลจึงรองรับการสื่อสารแบบเรียลไทม์ที่มีการกำหนดเวลาแน่นอนสำหรับงานเซนเซอร์และแอคชูเอเตอร์ความเร็วสูง การใช้จุดเชื่อมต่อ M12 สำหรับ I/O และ M8 สำหรับบัส/ไฟเลี้ยง ให้การเชื่อมต่อที่ปลอดภัยและเชื่อถือได้ ทั้งยังเป็นมาตรฐานอุตสาหกรรมและบำรุงรักษาได้ง่าย

การกำหนดค่าทางเทคนิค

EP2318-0002 ได้รับการออกแบบให้สมดุลระหว่างประสิทธิภาพกับความสะดวกในการติดตั้งในระบบแบบกระจายศูนย์

• การประมวลผลความเร็วสูง: ด้วยตัวกรองอินพุต 10 µs และเวลาในการสวิตช์ที่รวดเร็ว (50 µs TON / 100 µs TOFF) โมดูลนี้จึงเหมาะสำหรับการใช้งานที่ต้องการการตอบสนองอย่างรวดเร็ว
• การเชื่อมต่อ I/O แบบ M12: เมื่อเทียบกับโมดูลที่ใช้คอนเน็กเตอร์ M8 ขนาดเล็กกว่า การเชื่อมต่อแบบ M12 x 1, 5 พิน, A-coded มีความมั่นคงทางกลเหนือกว่า และเหมาะกับสภาพแวดล้อมที่มีแรงสั่นสะเทือนสูงมากกว่า
• ประสิทธิภาพ EtherCAT: ในฐานะสเลฟ EtherCAT โมดูลนี้สามารถทำงานร่วมกับสภาพแวดล้อม Beckhoff TwinCAT ได้อย่างราบรื่น พร้อมรองรับฟีเจอร์ขั้นสูง เช่น Distributed Clocks และข้อมูลการวินิจฉัยที่ครอบคลุม
• การรับรอง ATEX: ด้วยระดับ II 3 G Ex nA IIC T4 Gc อุปกรณ์นี้จึงได้รับอนุญาตให้ใช้งานในพื้นที่อันตราย (โซน 2) โดยการติดตั้งต้องเป็นไปตามมาตรฐานความปลอดภัยที่เกี่ยวข้อง

ข้อมูลจำเพาะทางเทคนิค

คำถามที่พบบ่อย

คอนเน็กเตอร์ M12 มีประโยชน์ต่อการติดตั้งของฉันอย่างไร

คอนเน็กเตอร์ M12 เป็นมาตรฐานอุตสาหกรรมสำหรับการเชื่อมต่อระดับภาคสนาม ให้การเชื่อมต่อที่แข็งแรงและทนต่อแรงสั่นสะเทือนได้ดีกว่าคอนเน็กเตอร์ M8 อีกทั้งมักยึดแน่นและบำรุงรักษาได้ง่ายกว่าในเครื่องจักรที่มีการเคลื่อนไหวอย่างต่อเนื่องหรืออยู่ภายใต้สภาวะแวดล้อมที่มีความเค้นสูง

โมดูลนี้ใช้งานร่วมกับสาย EtherCAT มาตรฐานได้หรือไม่

ได้ โมดูลนี้ใช้การสื่อสาร EtherCAT มาตรฐานผ่านพอร์ต M8 อย่างไรก็ตาม เนื่องจาก I/O ใช้คอนเน็กเตอร์ M12 คุณจึงต้องตรวจสอบให้แน่ใจว่ามีชุดสาย M12 ที่เหมาะสมสำหรับเซนเซอร์และแอคชูเอเตอร์ของคุณ

คำว่า "ป้องกันการลัดวงจรแยกแต่ละช่อง" หมายความว่าโมดูลทั้งหมดจะหยุดทำงานเมื่อเกิดความขัดข้องหรือไม่

ไม่ใช่ หากเกิดการลัดวงจรที่ช่องเอาต์พุตใดช่องหนึ่ง เฉพาะช่องนั้นจะถูกปิดใช้งาน ส่วนที่เหลือของโมดูลจะยังทำงานตามปกติ และความขัดข้องจะถูกรายงานไปยัง EtherCAT master ทำให้คุณสามารถตรวจสอบแก้ไขช่องที่มีปัญหาได้โดยไม่ทำให้ระบบทั้งหมดหยุดทำงาน

การผสานรวมทางวิศวกรรมและแนวทางปฏิบัติที่ดีในการใช้งาน

• ตรรกะของแหล่งจ่ายไฟ: โมดูลต้องใช้แรงดันโหลด 24 V DC ผ่านอินเทอร์เฟซไฟเลี้ยง M8 ตรวจสอบให้แน่ใจว่าแหล่งจ่ายไฟมีขนาดเพียงพอสำหรับโหลดรวมของเอาต์พุตทั้ง 4 ช่อง (สูงสุดช่องละ 0.5 A) รวมถึงการใช้กระแสของวงจรอิเล็กทรอนิกส์
• การชีลด์ EMC: แม้ว่าตัวเรือนจะให้การป้องกันที่ดีเยี่ยม แต่ควรตรวจสอบให้แน่ใจว่าสาย EtherCAT มีชีลด์ และชีลด์ได้รับการต่อลงดินอย่างเหมาะสมที่จุดสายเข้าสู่ตู้ควบคุม เพื่อช่วยลดสัญญาณรบกวนความถี่สูง
• การซีลป้องกันสภาพแวดล้อม: ระดับ IP67 ขึ้นอยู่กับการประกอบคอนเน็กเตอร์ M12 และ M8 อย่างถูกต้อง ตรวจสอบให้แน่ใจเสมอว่าสายได้รับการขันแน่นตามค่าแรงบิดที่แนะนำ และใช้ปลั๊กอุดสำหรับพอร์ต M12/M8 ที่ไม่ได้ใช้งาน เพื่อป้องกันความชื้นหรือฝุ่นเข้า
• การติดตั้ง: โมดูลนี้ใช้รูยึดขนาด 3.5 mm จำนวน 2 รู เมื่อติดตั้งบนโครงเครื่องจักรที่มีแรงสั่นสะเทือน ให้ใช้สกรู M3 พร้อมแหวนรองล็อกเพื่อป้องกันโมดูลคลายตัวเมื่อใช้งานไปนาน ๆ
