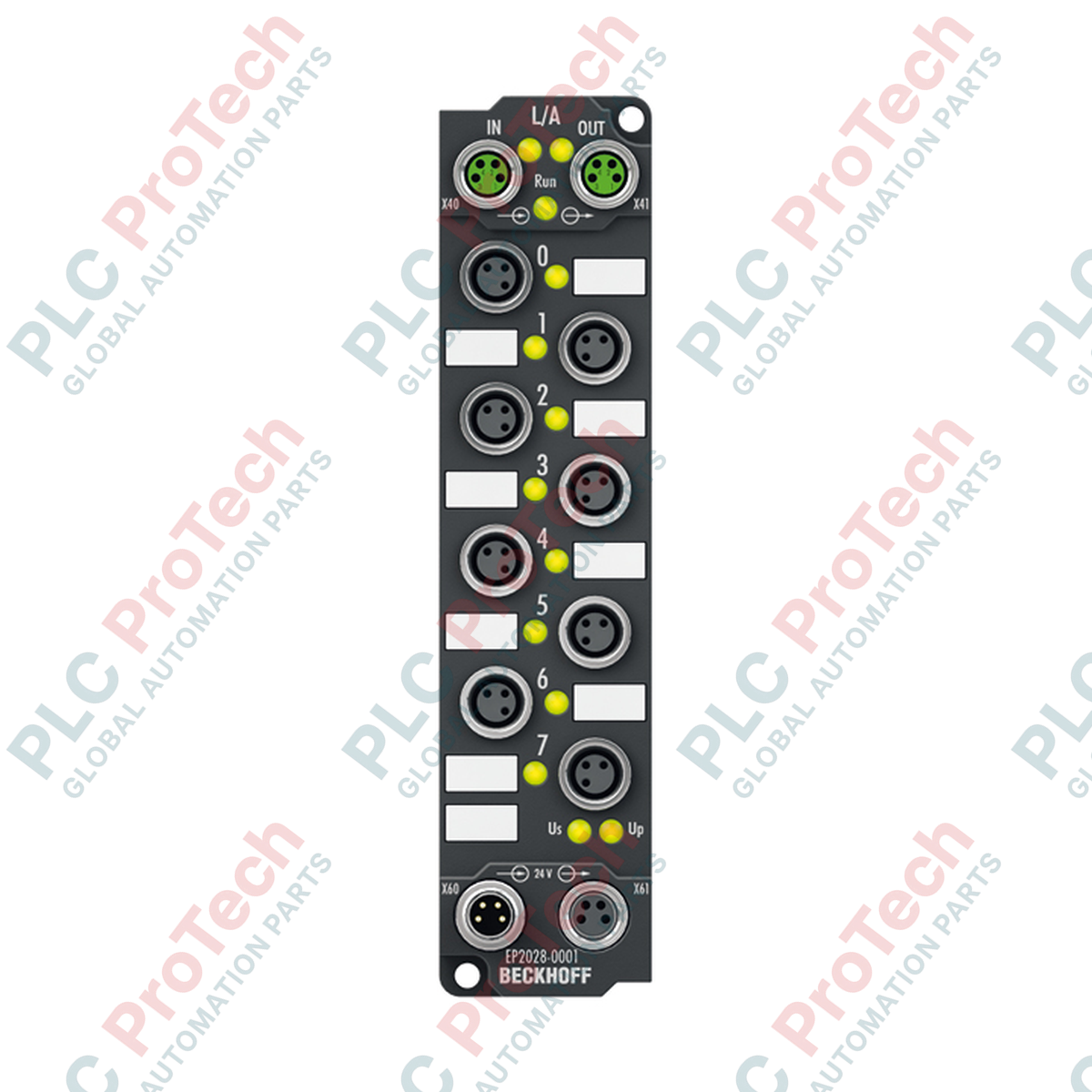

การกำหนดเส้นทางสัญญาณแบบกระจายศูนย์ในสภาพแวดล้อมทางกายภาพที่มีความต้องการสูงได้รับการปรับให้เหมาะสมด้วย Beckhoff EP2028-0001 EtherCAT Box ซึ่งเป็นโมดูลเอาต์พุตดิจิทัลระดับ IP67 ที่ออกแบบให้ติดตั้งโดยตรงบนเครื่องจักรโดยไม่ต้องใช้ตู้ควบคุม อุปกรณ์ภาคสนามที่แข็งแรงนี้จัดการ เอาต์พุตดิจิทัล 8 ช่อง ที่ทำงานด้วยไฟ 24 V DC โดยแต่ละช่องได้รับการออกแบบให้จ่ายกระแสโหลดได้สูงสุด 2 A พร้อมการผสานรวมระบบ EtherCAT ความเร็วสูง อินเทอร์เฟซการเชื่อมต่อ M8 ระดับอุตสาหกรรม และการแยกทางไฟฟ้าอย่างครบถ้วน จึงควบคุมเอาต์พุตสำหรับโหลดแบบโอห์มมิก โหลดเหนี่ยวนำ และโหลดหลอดไฟได้อย่างเชื่อถือได้ภายใต้แรงกดดันทางกายภาพที่รุนแรง
| พารามิเตอร์ข้อมูลจำเพาะ | ค่าทางเทคนิค |
|---|---|
| ผู้ผลิต | Beckhoff |
| หมายเลขรุ่น | EP2028-0001 |
| ซีรีส์ | EtherCAT Box (EP) |
| โปรโตคอลฟิลด์บัส | EtherCAT |
| จำนวนเอาต์พุต | เอาต์พุตดิจิทัล 8 ช่อง |
| แรงดันเอาต์พุตพิกัด | 24 V DC (-15 เปอร์เซ็นต์ / +20 เปอร์เซ็นต์) |
| กระแสเอาต์พุตสูงสุด | 2 A ต่อช่อง (ป้องกันการลัดวงจรแยกแต่ละช่อง); รวมสูงสุด 4 A |
| ขีดจำกัดกระแสลัดวงจร | โดยทั่วไป 15 A |
| เวลาหน่วงการสวิตช์ | TON: 200 ไมโครวินาที (โดยทั่วไป); TOFF: 200 ไมโครวินาที (โดยทั่วไป) |
| การใช้พลังงานระบบ (US) | 120 mA จาก US |
| กระแสไฟเลี้ยงเสริม (UP) | โดยทั่วไป 20 mA + กระแสโหลด |
| การแยกทางไฟฟ้า | 500 V (ไฟระบบ/ไฟเสริมถึงลอจิกควบคุม) |
| ช่วงอุณหภูมิการทำงาน | -25 ถึง +60 องศาเซลเซียส |
| ช่วงอุณหภูมิการจัดเก็บ | -40 ถึง +85 องศาเซลเซียส |
| ระดับการป้องกัน | IP65 / IP66 / IP67 (เป็นไปตาม EN 60529) |
| เครื่องหมาย Ex | II 3 G Ex nA IIC T4 Gc |
| การรับรอง | CE, UL, ATEX |
| น้ำหนักเครื่อง | ประมาณ 165 กรัม |
| ประเภทอินเทอร์เฟซ | รูปแบบคอนเน็กเตอร์ | การกำหนดฟังก์ชัน |
|---|---|---|
| อินพุต/เอาต์พุตบัส EtherCAT | ซ็อกเก็ต M8 จำนวน 2 ช่อง, มีชีลด์, แบบขันสกรู | การกำหนดเส้นทางเครือข่าย EtherCAT ขาเข้าและขาลง |
| เอาต์พุตดิจิทัล (0 ถึง 7) | ซ็อกเก็ต M8 จำนวน 8 ช่อง, 3 พิน, เข้ารหัสแบบ A | พิน 1: เอาต์พุตไฟ DC เสริม +24 V; พิน 3: GND; พิน 4: สัญญาณเอาต์พุต |
| จุดป้อนไฟ | ซ็อกเก็ตตัวผู้ M8 จำนวน 1 ช่อง, 4 พิน | ไฟเลี้ยงระบบ 24 V DC (US) และไฟเลี้ยงอุปกรณ์ต่อพ่วง (UP) |
| ไฟเลี้ยงขาออก | ซ็อกเก็ตตัวเมีย M8 จำนวน 1 ช่อง, 4 พิน | ลูปจ่ายไฟไปยังยูนิต EtherCAT Box ที่อยู่ถัดไป |
เมื่อกำหนดมาตรฐานรูปแบบการเดินสายภาคสนาม ให้เปรียบเทียบ EP2028-0001 (ใช้คอนเน็กเตอร์ M8 ขนาดกะทัดรัด) กับ EP2028-0002 (ออกแบบให้มีพอร์ตเชื่อมต่อ M12 คู่) การสลับใช้งานโดยตรงสามารถทำได้อย่างง่ายดายผ่านไฟล์กำหนดค่า EtherCAT (ESI) อย่างไรก็ตาม หากเปลี่ยนคอนเน็กเตอร์ M8 เป็นรุ่น M12 จะต้องปรับการเดินสายทางกายภาพ ตรวจสอบให้แน่ใจว่าการกำหนดค่า TwinCAT system manager สอดคล้องกับรหัสต่อท้ายฮาร์ดแวร์ที่ตรงรุ่น เพื่อรักษาจังหวะเวลาการสื่อสารแบบเป็นรอบ
ข้อจำกัดทางวิศวกรรมหลักของโมดูลนี้คือขีดจำกัดกระแสรวม 4 Aสำหรับทุกช่องรวมกัน แม้เอาต์พุตแต่ละช่องจะสวิตช์กระแสได้สูงสุด 2 A แต่การทำงานกระแสสูงพร้อมกันหลายช่องต้องไม่เกิน 4 A การเกินขีดจำกัดความร้อนรวมนี้จะทำให้แฟล็กการวินิจฉัยระบบทำงาน และอาจกระตุ้นกลไกป้องกันการลัดวงจร วิศวกรต้องคำนวณรอบการทำงานและโปรไฟล์โหลดระหว่างการออกแบบ เพื่อหลีกเลี่ยงการตัดการทำงานเนื่องจากความร้อนโดยไม่จำเป็นในงานแอคชูเอเตอร์ที่มีโหลดสูง
สำหรับสภาพแวดล้อมอุตสาหกรรมที่มีสัญญาณรบกวนทางแม่เหล็กไฟฟ้า (EMI) สูง ตรวจสอบให้แน่ใจว่าแผ่นยึดโลหะของกล่อง EtherCAT ต่อลงกราวด์โดยตรงกับโครงเครื่องจักร ใช้สายเครือข่าย M8 แบบมีชีลด์ และขันจุดเชื่อมต่อตามข้อกำหนดของผู้ผลิตอุปกรณ์ดั้งเดิม (0.4 Nm) เพื่อให้ซีล IP67 สมบูรณ์ พอร์ตเอาต์พุตหรือพอร์ตจ่ายไฟที่ไม่ได้ใช้งานทั้งหมดต้องติดตั้งฝาครอบพลาสติกป้องกัน IP67 แบบขันเกลียว เพื่อป้องกันไม่ให้การควบแน่นของความชื้นหรือการปนเปื้อนของอนุภาคส่งผลกระทบต่อเส้นทางสัญญาณภายใน
ตัดแยกแหล่งจ่ายไฟฟ้าทั้งหมด (ทั้งไฟเลี้ยงระบบควบคุม US และไฟเลี้ยงอุปกรณ์ต่อพ่วง UP) ก่อนติดตั้ง เดินสาย หรือเสียบ/ถอดการเชื่อมต่อบนโมดูล การเสียบหรือถอดขณะมีไฟอาจทำให้องค์ประกอบสวิตชิ่งโซลิดสเตตที่มีความไวเสียหาย และทำให้ประสิทธิภาพของบัสสื่อสารลดลง
