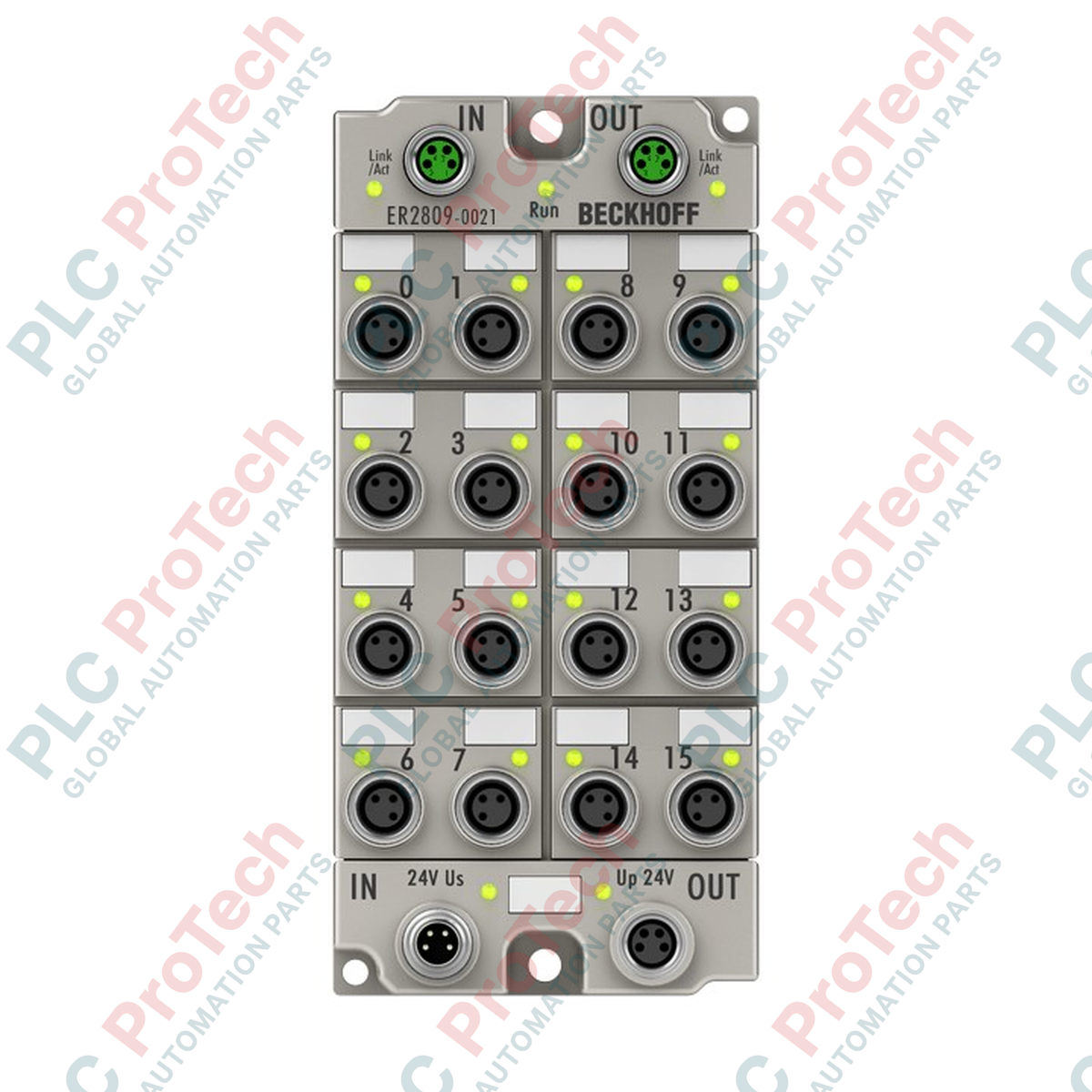

โมดูลเอาต์พุตดิจิทัล 16 ช่อง EtherCAT Box Beckhoff ER2809-0021

SKU ER2809-0021

มีในสต็อก

12-month warranty
Free returns within 30 days

Manufacturer: BECKHOFF
Product No.: ER2809-0021
Origin เยอรมนี
Product Type: โมดูล EtherCAT Box
Payment: T/T, Western Union
Weight: 0.5 kg
Shipping port: Xiamen
Warranty: 12 months

Product Description

คำอธิบาย

สถาปัตยกรรมระบบอัตโนมัติแบบกระจายศูนย์ที่ต้องการความหนาแน่นของช่องสัญญาณสูงในระดับเครื่องจักรจะได้รับประโยชน์โดยตรงจาก EtherCAT Box รุ่น Beckhoff ER2809-0021 อุปกรณ์ I/O สำหรับติดตั้งภาคสนามนี้ประมวลผลสัญญาณเอาต์พุตดิจิทัลได้สูงสุด 16 สัญญาณ โดยกระจายคำสั่งควบคุม 24 V DC ไปยังโหลดแบบโอห์มมิก โหลดเหนี่ยวนำ และโหลดหลอดไฟโดยตรง โมดูลนี้ติดตั้งในตัวเรือนโลหะหล่อขึ้นรูปจากสังกะสีที่แข็งแรง จึงไม่จำเป็นต้องใช้ตู้ไฟฟ้าป้องกัน และให้การป้องกันระดับ IP67 ได้โดยตรงบนโครงเครื่องจักร การป้องกันการลัดวงจรและการแยกทางไฟฟ้าในตัวช่วยให้ระบบมีความปลอดภัยและเสถียรในระหว่างเหตุการณ์ชั่วขณะ

คุณสมบัติผลิตภัณฑ์

ช่องเอาต์พุตดิจิทัล 16 ช่อง: ความหนาแน่นสัญญาณสูงในขนาดกะทัดรัดสำหรับชุดแอกชูเอเตอร์ระดับฟิลด์ที่ซับซ้อน
ป้องกันการลัดวงจรแยกอิสระ: เอาต์พุตแต่ละช่องมีการจำกัดกระแสแยกอิสระ เพื่อปกป้องส่วนประกอบปลายทางจากความขัดข้องทางไฟฟ้า
อินเทอร์เฟซ M8 สำหรับงานอุตสาหกรรม: มาพร้อมจุดเชื่อมต่อเอาต์พุตแบบ 3 พิน เข้ารหัส A และช่องเสียบอินเทอร์เฟซ EtherCAT M8 แบบสองช่องสัญญาณ
ตัวเรือนโลหะหล่อขึ้นรูปสำหรับงานหนัก: ออกแบบด้วยตัวเรือนโลหะผสมสังกะสีเพื่อทนต่อแรงกระแทกทางกลอย่างรุนแรงและสภาวะอุตสาหกรรมที่มีการเสียดสี
ระดับการป้องกันการจมน้ำ IP65/66/67: ป้องกันการแทรกซึมของความชื้น น้ำมันหล่อเย็น และสิ่งปนเปื้อนประเภทอนุภาคได้อย่างสมบูรณ์

การใช้งาน

การสร้างเครื่องจักรแบบโมดูลาร์และสายการประกอบอัตโนมัติที่มีการจัดวางฟิลด์แบบกระจายศูนย์
อุปกรณ์ปลายแขนหุ่นยนต์และระบบจัดการวัสดุเชิงกล
สภาพแวดล้อมการผลิตที่มีแรงสั่นสะเทือนสูง ระบบสายพานลำเลียง และเครื่องจักรบรรจุภัณฑ์

ข้อมูลจำเพาะทางเทคนิค

พารามิเตอร์	ค่า / ข้อมูลจำเพาะ
ผู้ผลิต	Beckhoff
หมายเลขรุ่น	ER2809-0021
โปรโตคอล	EtherCAT
การเชื่อมต่ออินเทอร์เฟซบัส	ช่องเสียบ M8 จำนวน 2 ช่อง มีชีลด์ แบบสกรู
จำนวนเอาต์พุตดิจิทัล	16
การเชื่อมต่อเอาต์พุต	M8 x 1, 3 พิน, เข้ารหัสแบบ A
ประเภทโหลดที่อนุญาต	โหลดแบบโอห์มมิก, โหลดเหนี่ยวนำ, โหลดหลอดไฟ
แรงดันเอาต์พุตพิกัด	24 V DC (-15% / +20%)
กระแสเอาต์พุตสูงสุด	0.5 A ต่อช่อง (ป้องกันการลัดวงจรแยกอิสระ), ผลรวมสูงสุด 4 A
เวลาสวิตช์ (โดยทั่วไป)	TON: 60 us, TOFF: 300 us
ขีดจำกัดกระแสลัดวงจร	สูงสุด 1.5 A
การใช้กระแสไฟ (ลอจิก US)	โดยทั่วไป 130 mA
กระแสไฟเลี้ยงเสริม (UP)	โดยทั่วไป 20 mA + กระแสโหลด
การเชื่อมต่อแหล่งจ่ายไฟ	จุดป้อน: ช่องเสียบ M8 ตัวผู้ 1 ช่อง, 4 พิน; จุดต่อปลายทาง: ช่องเสียบ M8 ตัวเมีย 1 ช่อง, 4 พิน
การแยกทางไฟฟ้า	500 V (แรงดันควบคุม / แรงดันเสริมต่อฟิลด์บัส)
อุณหภูมิในการทำงาน	-25 ถึง +60 องศาเซลเซียส
อุณหภูมิในการจัดเก็บ	-40 ถึง +85 องศาเซลเซียส
ความทนทานต่อการสั่นสะเทือน/แรงกระแทก	สอดคล้องตาม EN 60068-2-6 / EN 60068-2-27
ภูมิคุ้มกัน/การแพร่สัญญาณรบกวนทาง EMC	สอดคล้องตาม EN 61000-6-2 / EN 61000-6-4
ระดับการป้องกัน	IP65/66/67 (สอดคล้องตาม EN 60529)
การรับรองและเครื่องหมาย	CE, UL
น้ำหนักเครื่อง	ประมาณ 450 กรัม
น้ำหนักจัดส่ง	2.0 กก.

การเชื่อมต่อและอินเทอร์เฟซ

ประเภทอินเทอร์เฟซ	การกำหนดค่าคอนเน็กเตอร์	คำอธิบายการทำงาน
อินพุต / เอาต์พุต EtherCAT	ช่องเสียบ M8 แบบ 4 พิน มีชีลด์	โทโพโลยีพอร์ตแบบมีชีลด์คู่สำหรับการเชื่อมต่อฟิลด์บัสแบบเดซี่เชนโดยตรง
สายป้อนแหล่งจ่ายไฟ	ขั้วต่อตัวผู้ M8, 4 พิน	รองรับไฟระบบ 24 V DC (US) และไฟโหลดเสริม 24 V DC (UP)
จ่ายไฟต่อไปยังอุปกรณ์ปลายทาง	ช่องเสียบตัวเมีย M8, 4 พิน	การเชื่อมต่อส่งต่อพลังงานไปยังโมดูล EtherCAT Box ที่อยู่ถัดไป
เอาต์พุตดิจิทัล	M8 x 1, 3 พิน, เข้ารหัสแบบ A	การจ่ายสัญญาณและวงจรป้อนกลับของแอคชูเอเตอร์แต่ละตัว

ข้อมูลเชิงลึกจากวิศวกรรมเชิงประจักษ์

รุ่นทางเลือกและความเข้ากันได้

ER2809-0021 ใช้ตัวเรือนสังกะสีหล่อขึ้นรูปที่ออกแบบมาเพื่อใช้แทนรุ่น EP2809 ที่มีตัวเรือนพลาสติกได้โดยตรง เมื่อเปลี่ยนชิ้นส่วน EP พลาสติกเป็นรุ่น ER สังกะสี ให้ตรวจสอบระยะห่างทางกล เนื่องจากตัวเรือนหล่อขึ้นรูปมีขนาดโดยรวมแตกต่างเล็กน้อยและมีน้ำหนักมากขึ้น การกำหนดค่าซอฟต์แวร์ใน TwinCAT ยังคงเข้ากันได้แบบย้อนหลังอย่างสมบูรณ์ การเปลี่ยนโมดูลไม่จำเป็นต้องสร้างโทโพโลยีเครือข่าย EtherCAT มาตรฐานหรืองานลอจิกใหม่

ข้อควรระวังในการใช้งานและหมายเหตุทางวิศวกรรม

ความล้มเหลวระหว่างการทำงานที่พบบ่อยเกิดจากการสะสมความร้อน แม้แต่ละช่องจะรองรับกระแสได้สูงสุด 0.5 A แต่โหลดรวมสูงสุดของทุกช่องต้องไม่เกิน 4 A การใช้งานทั้ง 16 ช่องพร้อมกันที่พิกัดเต็มจะทำให้ระบบตัดการทำงานเนื่องจากความร้อน หรือทำให้ลายวงจรเสื่อมสภาพถาวร เมื่อติดตั้งภายในพื้นที่ปิดผนึกที่ไม่มีการระบายอากาศ หรือในบริเวณที่รับความร้อนจากแสงอาทิตย์โดยรอบสูง ให้สร้างทางระบายความร้อนภายนอก หรือแบ่งช่วงเวลาการทำงานของแอคชูเอเตอร์เพื่อควบคุมการสะสมความร้อนในสภาวะคงตัว

เคล็ดลับการทดสอบเดินระบบและการเดินสาย

เพื่อลดสัญญาณรบกวนทางไฟฟ้าและการหลุดการเชื่อมต่อของการสื่อสารปลายทาง ให้ใช้สายเครือข่าย EtherCAT ที่มีขั้วต่อ M8 แบบมีชีลด์ โดยเชื่อมต่อชีลด์เข้ากับกราวด์ของแชสซีเครื่องจักรอย่างต่อเนื่อง แยกแหล่งจ่ายระบบ 24 V DC (US) ออกจากวงจรแหล่งจ่ายไฟเสริม (UP) การทำเช่นนี้ช่วยให้วงจรหยุดฉุกเฉินตัดพลังงานวงจรโหลด UP ได้ ขณะยังคงการสื่อสารและฟังก์ชันการวินิจฉัยบนวงจรลอจิก US

แนวทางการติดตั้ง

คำเตือนสำคัญ: ก่อนเริ่มการติดตั้ง การยึดทางกล หรือการปรับเปลี่ยนสายไฟ ตรวจสอบให้แน่ใจว่าแหล่งจ่ายไฟภาคสนามแรงดันสูงและแรงดันต่ำทั้งหมด (US และ UP) ถูกตัดการเชื่อมต่อทางกายภาพแล้ว ตรวจสอบว่าตัวเก็บประจุและองค์ประกอบวงจรที่มีประจุคงค้างถูกคายประจุจนหมด การไม่แยกระบบไฟฟ้าออกจากกันอาจทำให้เกิดไฟฟ้าช็อต ความเสียหายต่อส่วนประกอบ หรือการเคลื่อนที่โดยไม่คาดคิดของเครื่องจักรอุตสาหกรรม

ติดตั้งโมดูลโดยตรงกับพื้นผิวเรียบและทนต่อแรงสั่นสะเทือนของโครงเครื่องจักร โดยใช้โบลต์ M3 มาตรฐานหรืออะแดปเตอร์ราง DIN

จัดทำจุดอ้างอิงกราวด์ของโครงเครื่องจักรโดยยึดสายรัดกราวด์ความต้านทานต่ำเข้ากับจุดสัมผัสกราวด์ในตัวบนตัวโมดูล

เชื่อมต่อสายสื่อสาร EtherCAT แบบมีชีลด์เข้ากับพอร์ต IN และ OUT โดยตรวจสอบให้แน่ใจว่าปลอกเกลียวขันด้วยแรงบิดที่ถูกต้องเพื่อป้องกันของเหลวซึมเข้า

ต่อสายจ่ายไฟ M8 เพื่อจ่ายไฟให้วงจรลอจิก (US) และวงจรเอาต์พุต (UP) จากนั้นยึดสายสัญญาณของช่องเซนเซอร์/แอคชูเอเตอร์ M8 ที่เหลือทั้ง 16 ช่องให้แน่น

Shipping & Returns

Global Express Shipping

Standard Delivery: 4–6 business days via DHL, FedEx, and UPS.
Express Dispatch: Same-day dispatch for in-stock orders placed before 2:00 PM (GMT+8).
Worldwide Coverage: Serving over 150 countries.

Returns & Warranty

30-Day Guarantee: Returns accepted for in-stock products in original, factory-sealed packaging.
12-Month Warranty: Every industrial component is backed by our technical warranty.

FAQ

โมดูล ER2809-0021 มีกระแสไฟต่อเนื่องรวมเท่าใด

โมดูลรองรับกระแสโหลดสะสมรวม 4 A สำหรับทั้ง 16 ช่องรวมกัน โดยแต่ละช่องเอาต์พุตรองรับกระแสได้สูงสุด 0.5 A

ข้อได้เปรียบสำคัญของตัวเรือนซีรีส์ ER เมื่อเทียบกับซีรีส์ EP คืออะไร

ซีรีส์ ER ใช้ตัวเรือนโลหะหล่อสังกะสีที่ออกแบบมาเพื่อรองรับแรงทางกลสูงและสภาพแวดล้อมที่มีการกระแทกหรือใช้งานรุนแรง ขณะที่ซีรีส์ EP ใช้ตัวเรือนพลาสติกน้ำหนักเบา

เส้นทางกำลังของระบบลอจิกและโหลดแอคชูเอเตอร์ถูกแยกออกจากกันภายในอุปกรณ์อย่างไร

วงจรควบคุมลอจิกและเซนเซอร์ทำงานด้วยวงจรกำลัง US (โดยทั่วไป 130 mA) ขณะที่เอาต์พุตทางกายภาพใช้วงจรเสริม UP แยกต่างหาก โดยมีการแยกทางไฟฟ้า 500 V

ช่องเอาต์พุตแต่ละช่องมีการป้องกันไฟฟ้าลัดวงจรหรือไม่

มี แต่ละช่องมีการป้องกันไฟฟ้าลัดวงจรโดยจำกัดกระแสลัดวงจรสูงสุดในขณะเกิดความขัดข้องไว้ที่ 1.5 A
