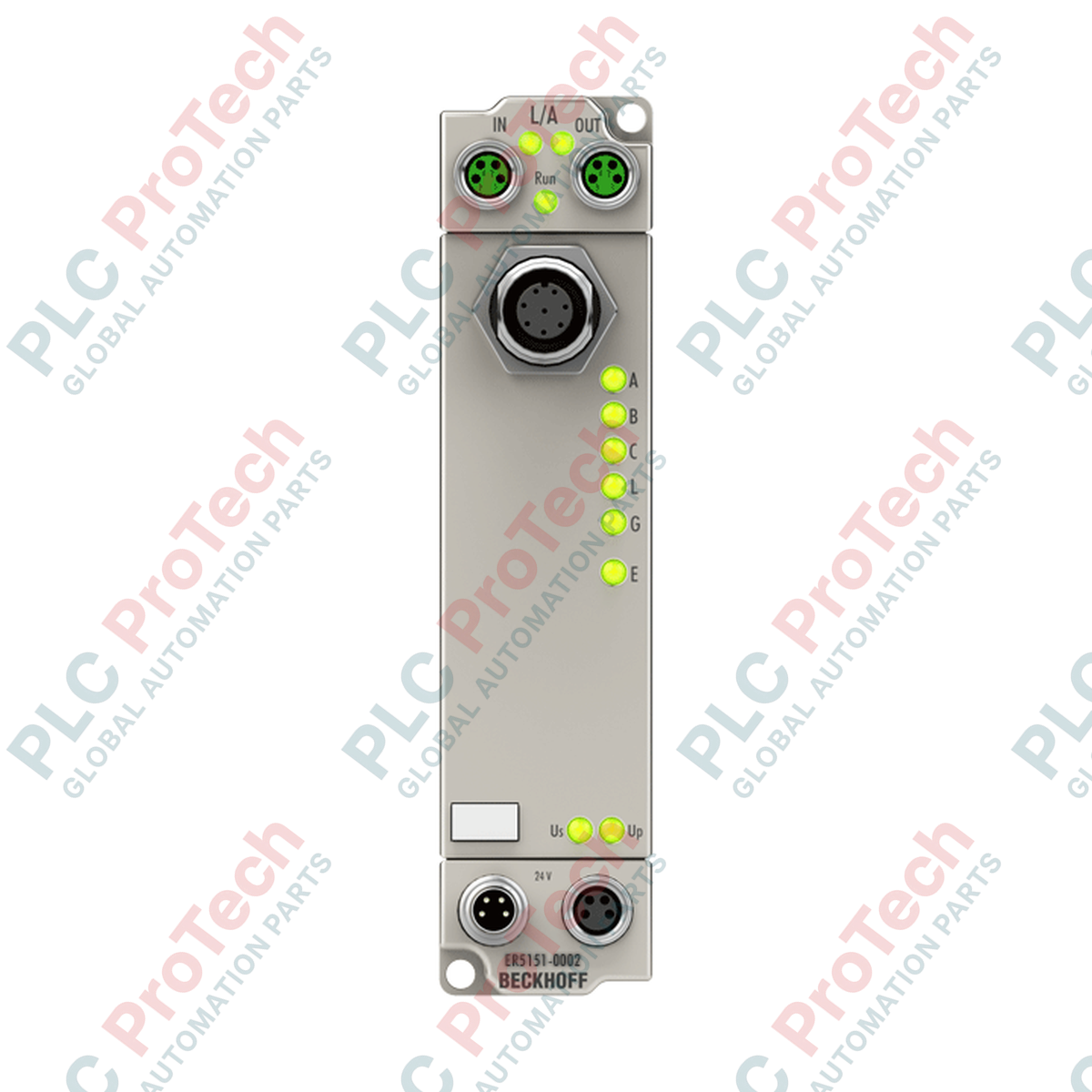

การติดตั้งโดยตรงในระดับภาคสนามโดยไม่ต้องใช้ตู้ไฟฟ้าทำได้อย่างราบรื่นด้วย Beckhoff ER5151-0002 ซึ่งเป็น EtherCAT Box ประสิทธิภาพสูงที่ออกแบบมาสำหรับการเชื่อมต่อโดยตรงกับเอ็นโคเดอร์แบบเพิ่มค่า โมดูลนี้ทำหน้าที่เป็นอินเทอร์เฟซสำหรับสัญญาณทางกายภาพแบบดิฟเฟอเรนเชียล (RS422) หรือสัญญาณ TTL แบบปลายเดี่ยว ช่วยให้รับค่าตำแหน่งและความถี่แบบเรียลไทม์ได้อย่างแม่นยำโดยตรงบนเครื่องจักร ด้วยตัวเรือนเสริมความแข็งแรงที่ปิดผนึกสนิท ER5151-0002 จึงรองรับการประมวลผลด้วยตัวนับความเร็วสูงและ Distributed Clocks (DC) ในตัว เพื่อให้การซิงโครไนซ์ในระดับไมโครวินาทีทั่วทั้งเครือข่าย EtherCAT อุตสาหกรรมของคุณ
| พารามิเตอร์ | ค่าข้อมูลจำเพาะ |
|---|---|
| ผู้ผลิต | Beckhoff Automation |
| รหัสรุ่น | ER5151-0002 |
| โปรโตคอลการสื่อสาร | EtherCAT |
| อินเทอร์เฟซบัส | ช่องเสียบ M8 2 ช่อง, มีชีลด์, แบบสกรู |
| การเชื่อมต่อเอ็นโคเดอร์ | M12 แบบสกรู 8 พิน |
| การเชื่อมต่อแหล่งจ่ายไฟ | ขาเข้า: M8 ตัวผู้ 1 ช่อง, 4 พิน; ขาออก: M8 ตัวเมีย 1 ช่อง, 4 พิน |
| แรงดันไฟฟ้าใช้งานพิกัด | 24 V DC (-15% / +20%) |
| การใช้กระแสไฟฟ้า (จาก US) | โดยทั่วไป 130 mA + โหลด |
| แหล่งจ่ายไฟเซนเซอร์ | 24 V DC / 0.5 A ป้องกันการลัดวงจร |
| การแยกทางไฟฟ้า | 500 V |
| ความถี่จำกัด | 4 MHz (พร้อมการประเมินแบบ 4 เท่า) |
| อุณหภูมิในการทำงาน | 0 ถึง +55 องศาเซลเซียส |
| อุณหภูมิในการจัดเก็บ | -25 ถึง +85 องศาเซลเซียส |
| ระดับการป้องกัน | IP65 / IP66 / IP67 (สอดคล้องตาม EN 60529) |
| น้ำหนักสุทธิ | 265 g |
| น้ำหนักจัดส่ง (คำนวณ) | 0.50 กก. |
| ประเทศต้นกำเนิด | เยอรมนี |
ER5151-0002 เป็นรุ่นเทียบเท่าของ EL5151 EtherCAT Terminal ที่ออกแบบให้ติดตั้งกับเครื่องจักรและมีความทนทานระดับ IP67 แทนการติดตั้งภายในตู้ โดยใช้รีจิสเตอร์ โครงสร้างข้อมูลกระบวนการ และเส้นทางการกำหนดค่าใน TwinCAT เหมือนกัน การกำหนดค่าที่มีอยู่ใน TwinCAT 2.x และ TwinCAT 3.x สามารถย้ายมาใช้ได้โดยปรับแก้เพียงเล็กน้อย ด้วยการแมป IO เป้าหมายไปยังกล่อง ER5151-0002 แทนโมดูลเทอร์มินัล EL5151
เมื่อใช้เอ็นโค้ดเดอร์ TTL แบบซิงเกิลเอนด์หรือการกำหนดค่า HTL 24V ต้องควบคุมวงจรกราวด์ร่วมอย่างเคร่งครัด กราวด์เอ็นโค้ดเดอร์ที่ลอยในเครื่องจักรภาคสนามอาจทำให้เกิดแรงดันโหมดร่วมสูงเกินฉนวนแยกทางแสง 500 V ซึ่งเสี่ยงทำให้วงจรลอจิกภายในเสียหาย นอกจากนี้ ให้ตรวจสอบการสูญเสียกำลังในวงจรจ่ายไฟ โดยการใช้พลังงานรวมของลอจิกกล่อง เอ็นโค้ดเดอร์ และโมดูลปลายทางบนจุดแยก M8 ต้องไม่เกิน 4 A
ใช้ชุดสายสำเร็จรูป M12 แบบ 8 พินที่มีชีลด์ครบถ้วนสำหรับอินเทอร์เฟซเอ็นโค้ดเดอร์เสมอ ในสภาพแวดล้อมที่มีสัญญาณรบกวนสูง (เช่น เมื่อติดตั้งใกล้สายของไดรฟ์ปรับความถี่) ให้เชื่อมต่อชีลด์สายเคเบิลกับลายกันลื่นของขั้วต่อโลหะรอบทิศทาง 360 องศา ตัวเรือนโลหะหล่อสังกะสีของ ER5151 ต้องต่อลงดินกับโครงเครื่องจักรผ่านการเชื่อมต่อที่มีอิมพีแดนซ์ต่ำ (ใช้แหวนรองแบบมีฟันบริเวณหูยึดเพื่อเจาะชั้นออกไซด์หรือสี)
