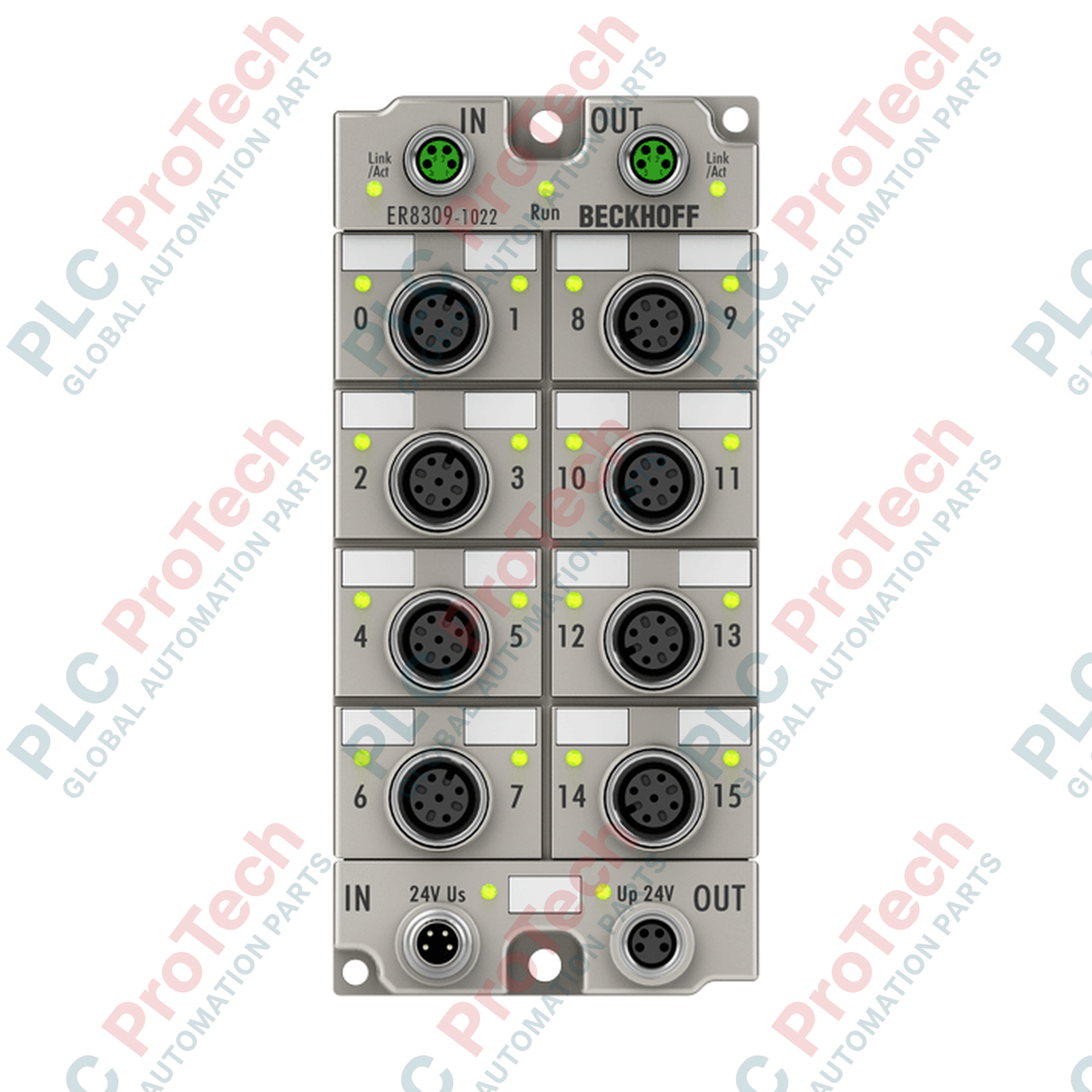

BECKHOFF ER8309-1022 กล่อง EtherCAT

SKU ER8309-1022

มีในสต็อก

12-month warranty
Free returns within 30 days

Manufacturer: BECKHOFF
Product No.: ER8309-1022
Origin เยอรมนี
Product Type: โมดูล EtherCAT Box
Payment: T/T, Western Union
Weight: 0.45 kg
Shipping port: Xiamen
Warranty: 12 months

Product Description

คำอธิบาย

BECKHOFF ER8309-1022 คือ EtherCAT Box อเนกประสงค์ที่ออกแบบมาสำหรับติดตั้งโดยตรงในภาคสนามในสภาพแวดล้อมอุตสาหกรรมที่มีความท้าทาย ด้วยการผสานช่องสัญญาณดิจิทัล แอนะล็อก และการมอดูเลตความกว้างพัลส์ (PWMi) ที่ควบคุมด้วยกระแสไฟฟ้าแบบเฉพาะทางไว้ในอุปกรณ์ขนาดกะทัดรัดเพียงชุดเดียว โมดูลนี้จึงช่วยให้รับและควบคุมสัญญาณทางกายภาพแบบกระจายศูนย์ได้โดยไม่ต้องใช้ตู้ควบคุมไฟฟ้า

อุปกรณ์นี้สื่อสารโดยตรงกับเครือข่ายอุตสาหกรรม EtherCAT ผ่านขั้วต่อ M8 แบบสกรูชนิดมีชีลด์ ช่วยรักษาความสมบูรณ์ของสัญญาณและอัตราการส่งข้อมูลสูง สถาปัตยกรรมเฉพาะของอุปกรณ์ผสานอินพุต/เอาต์พุตดิจิทัล อินพุตแอนะล็อกกระแสไฟฟ้ามาตรฐาน เอาต์พุตแอนะล็อก และเอาต์พุต PWMi ความถี่สูงที่ควบคุมด้วยกระแสไฟฟ้า เพื่อรองรับอุปกรณ์ภาคสนามที่ซับซ้อน เช่น วาล์วสัดส่วน เซนเซอร์ และแอกชูเอเตอร์ จากจุดติดตั้งแบบกระจายศูนย์เพียงจุดเดียว

คุณสมบัติ

การประมวลผลสัญญาณหลายประเภทแบบผสานรวมในระดับสูง ช่วยลดความจำเป็นในการใช้กล่อง I/O เฉพาะทางหลายชุด
ช่องสัญญาณดิจิทัล 8 ช่อง ซึ่งกำหนดค่าแยกกันได้ให้เป็นอินพุตหรือเอาต์พุต
อินพุตแอนะล็อกแบบปลายเดี่ยว 2 ช่อง รองรับช่วงการทำงานมาตรฐาน 0 ถึง 20 mA หรือ 4 ถึง 20 mA ที่ความละเอียด 12 บิต
เอาต์พุตแอนะล็อกแบบปลายเดี่ยว 1 ช่อง รองรับสัญญาณ 0 ถึง 20 mA หรือ 4 ถึง 20 mA ที่ความละเอียด 12 บิต
เอาต์พุต PWMi ที่ควบคุมด้วยกระแสไฟฟ้า 1 ช่อง ซึ่งจ่ายกระแสได้สูงสุด 1.2 A ที่ความถี่สูงสุด 30 kHz เหมาะสำหรับการใช้งานกับวาล์วสัดส่วน
ระดับการป้องกันสภาพแวดล้อมทางกายภาพ IP65, IP66 และ IP67 เมื่อเชื่อมต่อและประกบเข้ากันอย่างสมบูรณ์
แหล่งจ่ายเฉพาะสำหรับเซนเซอร์มาจากแรงดันควบคุม (Us) และแหล่งจ่ายสำหรับแอกชูเอเตอร์/โหลดมาจากแรงดันเสริม (Up)

การใช้งาน

การติดตั้งเครื่องจักรแบบกระจายศูนย์และการรับสัญญาณระดับภาคสนามจากระยะไกล
การควบคุมระบบไฮดรอลิกและนิวแมติกโดยใช้วาล์วสัดส่วนที่ควบคุมด้วยกระแสไฟฟ้า
การตรวจสอบกระบวนการที่เกี่ยวข้องกับทรานสมิตเตอร์ความดัน อัตราการไหล และอุณหภูมิแบบแอนะล็อก
ระบบและเครื่องจักรขนถ่ายวัสดุที่ทำงานในสภาวะเปียก มีฝุ่น หรือมีการสั่นสะเทือนสูง

ข้อมูลจำเพาะทางเทคนิค

พารามิเตอร์	ข้อมูลจำเพาะ
ผู้ผลิต	BECKHOFF
หมายเลขรุ่น	ER8309-1022
โปรโตคอล	EtherCAT
อินเทอร์เฟซบัส	เต้ารับ M8 จำนวน 2 ช่อง แบบมีชีลด์ ชนิดสกรู
การเชื่อมต่อสัญญาณ	M12 แบบสกรู
ช่องสัญญาณดิจิทัล	อินพุตหรือเอาต์พุตดิจิทัล 8 ช่อง (ช่อง 6 ถึง 13)
ตัวกรองอินพุตดิจิทัล	3 ms
ความถี่จำกัด	2.5 kHz
อินพุตแอนะล็อก	2, แบบปลายเดี่ยว, 12 บิต, 0/4 ถึง 20 mA (ช่อง 0 และ 2)
เอาต์พุตแอนะล็อก	1, แบบปลายเดี่ยว, 12 บิต, 0/4 ถึง 20 mA (ช่อง 15)
เอาต์พุต PWMi	1 x 1.2 A, สูงสุด 30 kHz (ช่อง 14)
แรงดันไฟฟ้าพิกัด	24 V DC (-15% / +20%)
ความไม่แน่นอนของการวัด (อินพุต)	< 0.3% (เทียบกับค่าขนาดเต็มสเกล)
ความไม่แน่นอนของการวัด (เอาต์พุต)	< 0.1% (เทียบกับค่าขนาดเต็มสเกล)
แหล่งจ่ายเซนเซอร์	ได้มาจากแรงดันควบคุม Us
แหล่งจ่ายแอคชูเอเตอร์	ได้มาจากแรงดันไฟเลี้ยงเสริม Up
การแยกทางไฟฟ้า	500 V
ระดับการป้องกัน	IP65/66/67 (เป็นไปตาม EN 60529)
อุณหภูมิในการทำงาน	-25 ถึง +60 องศาเซลเซียส
อุณหภูมิในการจัดเก็บ	-40 ถึง +85 องศาเซลเซียส
น้ำหนัก	ประมาณ 450 กรัม

การเชื่อมต่อ / อินเทอร์เฟซ

อินเทอร์เฟซหรือขั้วต่อ	ฟังก์ชัน
พอร์ต EtherCAT ขาเข้า	ขั้วต่อ M8 ตัวเมียแบบมีชีลด์ อินพุตเครือข่าย
พอร์ต EtherCAT ขาออก	ขั้วต่อ M8 ตัวเมียแบบมีชีลด์ เอาต์พุตเครือข่ายไปยังสถานีถัดไป
การป้อนไฟ Us / Up	ขั้วต่อ M8 ตัวผู้สำหรับแรงดันควบคุม (Us) และไฟเลี้ยงเสริม (Up)
ช่อง I/O	ช่องต่อแบบตัวเมียชนิดสกรู M12 สำหรับสายสัญญาณดิจิทัล แอนะล็อก และ PWM

แนวทางการติดตั้ง

ตรวจสอบว่าหมายเลขชิ้นส่วนบนตัวอุปกรณ์ตรงกับข้อกำหนดการกำหนดค่าระบบของคุณ
ตรวจสอบให้แน่ใจว่าแหล่งจ่ายไฟทั้งหมด รวมถึงแรงดันควบคุม (Us) และแรงดันไฟเลี้ยงโหลดเสริม (Up) ถูกตัดไฟอย่างสมบูรณ์ก่อนติดตั้งหรือเชื่อมต่อ
ติดตั้ง EtherCAT Box ให้แน่นหนาบนพื้นผิวเรียบของเครื่องจักรโดยใช้สกรูยึดที่เหมาะสม ตรวจสอบให้แน่ใจว่าตำแหน่งติดตั้งสอดคล้องกับแผนการระบายน้ำและการเดินสายเคเบิลของระบบ
เชื่อมต่อสาย EtherCAT ขาเข้าและขาออกเข้ากับช่องสื่อสาร M8 ขันปลอกเกลียวด้วยมือให้แน่นเพื่อให้แน่ใจว่ามีการซีลอย่างเหมาะสม
ต่อสายเซนเซอร์ แอคชูเอเตอร์ และการเชื่อมต่อแบบแอนะล็อกเข้ากับช่องต่อ M12 ที่เกี่ยวข้อง ใช้สายเคเบิลแบบมีชีลด์เมื่อจำเป็น โดยเฉพาะสำหรับอินพุต/เอาต์พุตแอนะล็อกและช่อง PWMi เพื่อป้องกันสัญญาณรบกวนทางแม่เหล็กไฟฟ้า
ตรวจสอบให้แน่ใจว่าช่องต่อ M8 และ M12 ที่ไม่ได้ใช้งานทั้งหมดปิดผนึกด้วยฝาครอบป้องกัน เพื่อคงระดับการป้องกันสภาพแวดล้อม IP65/66/67
จ่ายแรงดัน Us และ Up ตรวจสอบไฟ LED แสดงสถานะว่าระบบบูตอย่างถูกต้อง จากนั้นดำเนินการกำหนดค่าระบบ TwinCAT และสแกน

การปฏิบัติตามข้อกำหนดและการรับรอง

ผลิตภัณฑ์นี้เป็นไปตามข้อกำหนดและมาตรฐานของสหภาพยุโรปที่เกี่ยวข้อง โดยมีเครื่องหมายดังต่อไปนี้:

Shipping & Returns

Global Express Shipping

Standard Delivery: 4–6 business days via DHL, FedEx, and UPS.
Express Dispatch: Same-day dispatch for in-stock orders placed before 2:00 PM (GMT+8).
Worldwide Coverage: Serving over 150 countries.

Returns & Warranty

30-Day Guarantee: Returns accepted for in-stock products in original, factory-sealed packaging.
12-Month Warranty: Every industrial component is backed by our technical warranty.

FAQ

What signal types does the BECKHOFF ER8309-1022 support?

The BECKHOFF ER8309-1022 is a multi-functional device supporting 8 configurable digital inputs or outputs, 2 single-ended analog inputs (0/4 to 20 mA, 12-bit), 1 single-ended analog output (0/4 to 20 mA, 12-bit), and 1 current-controlled PWMi output (up to 1.2 A).

What is the purpose of the PWMi output on the BECKHOFF ER8309-1022?

The PWMi output on the BECKHOFF ER8309-1022 provides current-controlled pulse-width modulation up to 1.2 A and a maximum frequency of 30 kHz, designed for driving proportional valves, actuators, or inductive loads directly from the field.

How are power and sensors supplied in the BECKHOFF ER8309-1022?

In the BECKHOFF ER8309-1022, sensors are supplied through the control voltage Us, while actuators and outputs are powered via the auxiliary voltage Up, keeping control and load circuits separated.

What is the IP rating of the BECKHOFF ER8309-1022?

The BECKHOFF ER8309-1022 is rated IP65, IP66, and IP67 when properly mated, allowing it to be installed directly on machinery without an electrical cabinet.
