BECKHOFF

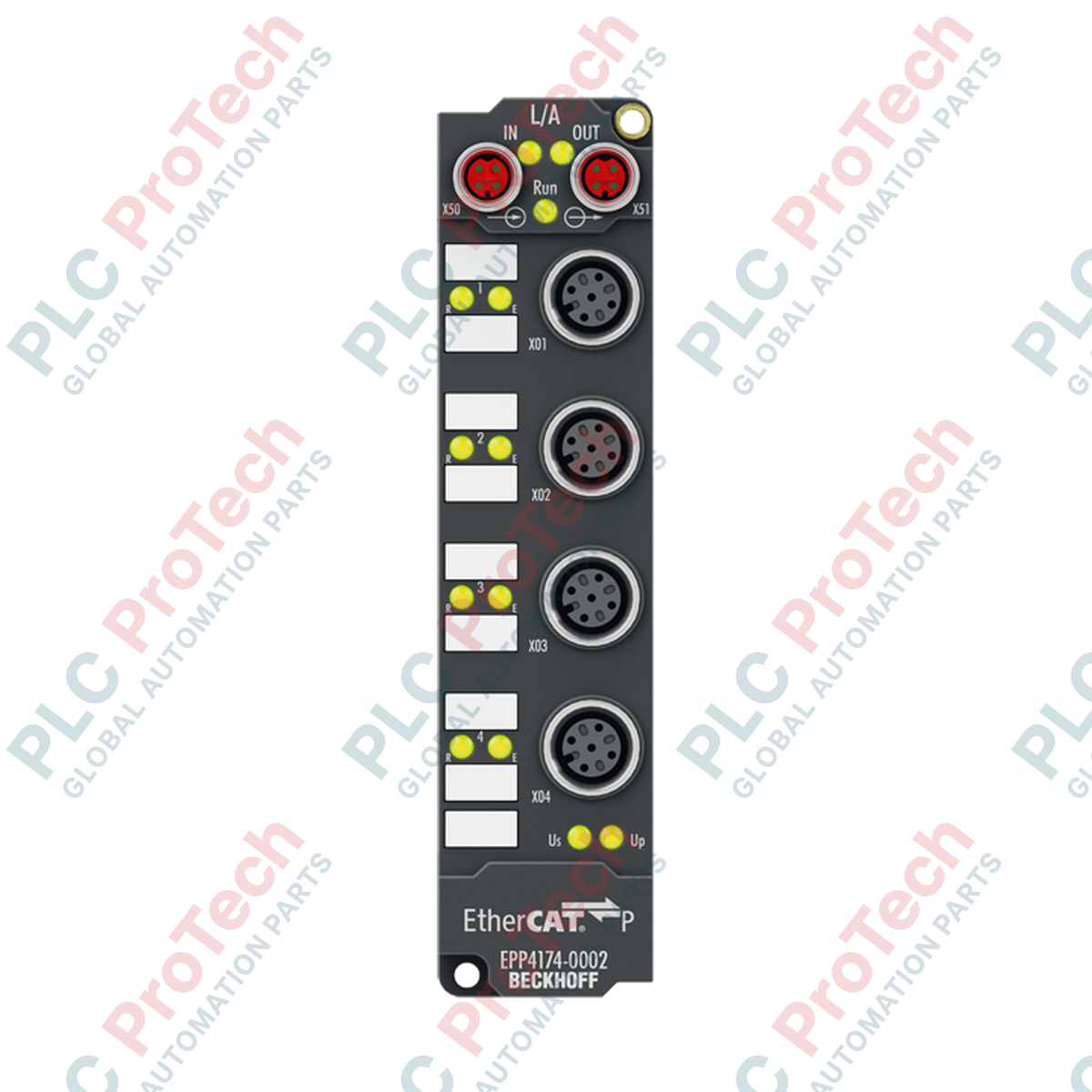

โมดูลเอาต์พุตแอนะล็อก 4 ช่อง EtherCAT P Box Beckhoff EPP4174-0002

SKU EPP4174-0002

มีในสต็อก
  • 12-month warranty
  • Free returns within 30 days
  • Manufacturer: BECKHOFF

  • Product No.: EPP4174-0002

  • Country of origin:เยอรมนี

  • Product Type: โมดูล EtherCAT P Box

  • Payment: T/T, Western Union

  • Weight: 500g

  • Dimensions: 150 x 50 x 40 มม.

  • Shipping port: Xiamen

  • Warranty: 12 months

คำอธิบาย

รองรับการสร้างสัญญาณแอนะล็อกความแม่นยำสูงโดยตรงในสภาพแวดล้อมแบบกระจายศูนย์ Beckhoff EPP4174-0002 EtherCAT P Box ผสานเอาต์พุตแอนะล็อก 4 ช่องที่กำหนดพารามิเตอร์แยกกันได้ไว้ในตัวเครื่อง IP67 ที่แข็งแรง โมดูลนี้ไม่จำเป็นต้องใช้ตู้ควบคุมป้องกัน เนื่องจากผู้ใช้สามารถส่งทั้งข้อมูลเทเลเมทรี EtherCAT และแหล่งจ่ายไฟ 24 V DC แบบคู่ (US สำหรับจ่ายไฟให้ระบบ/เซนเซอร์ และ UP สำหรับจ่ายไฟให้อุปกรณ์ต่อพ่วง/แอกชูเอเตอร์) ผ่านอินเทอร์เฟซสาย M8 แบบเข้ารหัส P เพียงเส้นเดียว ออกแบบมาสำหรับการใช้งานภาคสนามที่มีความต้องการสูง แต่ละช่องของ EPP4174-0002 สามารถกำหนดค่าให้ส่งสัญญาณควบคุมมาตรฐานได้อย่างอิสระ จึงรองรับการใช้งานโดยตรงกับแอกชูเอเตอร์ภาคสนาม วาล์วกำหนดตำแหน่ง และชุดขับปรับความเร็วได้หลากหลายประเภท

คุณสมบัติเด่น

  • การกำหนดค่าสัญญาณที่ยืดหยุ่น: กำหนดพารามิเตอร์ของแต่ละช่องทั้ง 4 ช่องได้แยกกัน เพื่อรองรับลูปแรงดัน -10/+10 V หรือลูปกระแส 0/4...20 mA
  • โซลูชันการเดินสาย EtherCAT P: ใช้คอนเน็กเตอร์อุตสาหกรรม M8 มาตรฐานแบบเข้ารหัส P เพื่อรวมการสื่อสารความเร็วสูงและการจ่ายไฟไว้ในการเชื่อมต่อเดียว
  • ความทนทานระดับอุตสาหกรรม: ตัวเครื่องมีระดับการป้องกัน IP65, IP66 และ IP67 อย่างครบถ้วน สามารถติดตั้งกับเครื่องจักรโดยตรงในสภาพแวดล้อมที่มีความชื้น ฝุ่น และแรงสั่นสะเทือน
  • DAC ความละเอียดสูง: ตัวแปลงดิจิทัลเป็นแอนะล็อกแบบฝังในตัวขนาด 16 บิต พร้อมเวลาแปลงสัญญาณที่ตอบสนองรวดเร็วประมาณ 40 ไมโครวินาที
  • แหล่งจ่ายไฟแอกชูเอเตอร์ในตัว: จ่ายไฟภาคสนามให้แอกชูเอเตอร์โดยตรงจากช่องแรงดันเสริม UP ช่วยลดความซับซ้อนของการเดินสายภายนอก

การใช้งานในอุตสาหกรรม

  • การกำหนดตำแหน่งวาล์วควบคุมและการปรับสัญญาณแอกชูเอเตอร์นิวแมติกแบบกระจายศูนย์ในสายกระบวนการ
  • การสร้างค่ากำหนดความเร็วและแรงบิดสำหรับชุดขับมอเตอร์แบบปรับความถี่ได้ที่ติดตั้งแบบกระจายศูนย์
  • การเชื่อมต่ออุปกรณ์วัดแอนะล็อกระยะไกลในสภาพแวดล้อมการผลิตและทางทะเลที่รุนแรง
  • การผสานรวมเครื่องจักรโดยตรงสำหรับระบบลำเลียงและบรรจุภัณฑ์วัสดุแบบกระจายศูนย์

ข้อมูลจำเพาะทางเทคนิค

พารามิเตอร์ ค่าข้อมูลจำเพาะ
ผู้ผลิต Beckhoff Automation
รุ่นอ้างอิง EPP4174-0002
โปรโตคอลอินเทอร์เฟซ EtherCAT P
จำนวนช่อง เอาต์พุตแอนะล็อก 4 ช่อง
รูปแบบสัญญาณ -10 ถึง +10 V | 0 ถึง 20 mA | 4 ถึง 20 mA (กำหนดค่าได้แยกแต่ละช่อง)
ความละเอียด 16 บิต
เวลาแปลงสัญญาณ ประมาณ 40 ไมโครวินาที
โหลดโหมดแรงดัน > 5 กิโลโอห์ม
โหลดโหมดกระแส < 500 โอห์ม
ค่าคลาดเคลื่อนของความแม่นยำ < 0.1% (เทียบกับค่าขีดจำกัดเต็มสเกล)
ค่าเลี้ยงไฟฟ้าปกติ 24 V DC (-15% / +20%)
การใช้กระแสไฟฟ้า (US) โดยทั่วไป 100 mA
การแยกทางไฟฟ้า 500 V RMS
ขีดจำกัดด้านสภาพแวดล้อม การทำงาน: -25 ถึง +60 องศาเซลเซียส | การจัดเก็บ: -40 ถึง +85 องศาเซลเซียส
ระดับการป้องกันของตัวเครื่อง IP65 / IP66 / IP67 (สอดคล้องตาม EN 60529)
ประเทศต้นกำเนิด เยอรมนี
น้ำหนักจัดส่ง (คำนวณ) 0.50 กก. (พร้อมบรรจุภัณฑ์ป้องกันสำหรับระบบ)
ขนาดบรรจุภัณฑ์ (คำนวณ) 150 x 50 x 40 มม.

การเชื่อมต่อและอินเทอร์เฟซ

ขาเอาต์พุต M12 ฟังก์ชัน / การกำหนด
ขา 1 แหล่งจ่ายแอกชูเอเตอร์ +24 V DC (UP)
ขา 2 เอาต์พุตแอนะล็อก + (สัญญาณแรงดันไฟฟ้า/กระแส)
ขา 3 GND (UP) (จุดอ้างอิงของแอกชูเอเตอร์)
ขา 4 เอาต์พุตแอนะล็อก - (จุดอ้างอิงกราวด์สัญญาณ)
ขา 5 สายดินใช้งาน (การเชื่อมต่อชีลด์ FE)

ข้อมูลเชิงประจักษ์ทางวิศวกรรม

รุ่นทางเลือกและความเข้ากันได้

EPP4174-0002 ทำงานเฉพาะในสภาพแวดล้อม EtherCAT P เท่านั้น อุปกรณ์ใช้คอนเน็กเตอร์ M8 แบบเข้ารหัส P ซึ่งมีการกำหนดรหัสทางกายภาพเพื่อป้องกันการเสียบสาย EtherCAT มาตรฐานโดยไม่ตั้งใจ หากเปลี่ยนหรือเชื่อมต่อกับเซกเมนต์ EtherCAT มาตรฐานเดิม (ซีรีส์ EP) ต้องใช้ฮับหรือตัวคัปเปลอร์คั่นกลาง (เช่น EP9224 หรือ EK1300) เพื่อเปลี่ยนผ่านและจ่ายสายไฟรวม US และ UP อย่างปลอดภัย

ข้อผิดพลาดที่พบบ่อยในการใช้งานและหมายเหตุทางวิศวกรรม

เมื่อขับสัญญาณผ่านสายแอนะล็อกยาวในสภาพแวดล้อมที่มีสัญญาณรบกวนทางแม่เหล็กไฟฟ้า (EMI) สูง ตรวจสอบให้แน่ใจว่าคอนเน็กเตอร์ M12 แบบมีชีลด์เชื่อมต่อลงดินใช้งานผ่านขา FE หลีกเลี่ยงการเดินสายแอนะล็อกขนานหรือติดกับสายมอเตอร์กำลังสูง หากช่องสัญญาณลูปกระแสตรวจพบสถานะวงจรเปิด ค่าของรีจิสเตอร์ DAC ขนาด 16 บิตใน TwinCAT จะอิ่มตัวและแสดงรหัสความผิดปกติในการวินิจฉัย ควรใช้ขั้นตอนวิธีจัดการข้อผิดพลาดเป็นแนวทางมาตรฐานภายในรอบการทำงานของงาน PLC

เคล็ดลับการทดสอบเดินระบบและการเดินสาย

ดำเนินการกำหนดค่าทั้งหมดใน TwinCAT System Manager ภายใต้ไดเรกทอรี CoE (CanOpen over EtherCAT) ให้เสร็จก่อนจ่ายไฟให้การเชื่อมต่อโหลดที่ทำงานอยู่ ห้ามสลับการกำหนดค่าจากกระแสเป็นแรงดันไฟฟ้าแบบออนไลน์ขณะที่มีแอกชูเอเตอร์ทำงานเชื่อมต่ออยู่ เนื่องจากอาจเกิดการลัดวงจรหรือมีกระแสขับสูงเกินไป ตรวจสอบให้แน่ใจว่ากระแสรวมที่ดึงจากแรงดันไฟฟ้าเสริม UP ไม่เกินพิกัดการจ่ายต่อเนื่องของบล็อกจ่ายไฟ

แนวทางการติดตั้ง

คำเตือนสำคัญ:

ตัดการเชื่อมต่อและแยกแหล่งจ่ายไฟทั้งหมด (US และ UP) ก่อนเชื่อมต่อหรือถอดสาย EtherCAT P แบบ M8 หรือสายแอนะล็อก M12 การเสียบหรือถอดคอนเน็กเตอร์อุตสาหกรรมขณะมีไฟในสภาวะเปียกชื้นหรือเป็นอันตรายอาจทำให้ค่าขีดจำกัดการแยกทางไฟฟ้าภายในลดลง และอาจทำให้ฮาร์ดแวร์ D/A ในตัวเสียหาย

1

ติดตั้งยูนิต EPP4174-0002 โดยใช้จุดขันสกรูในตัว ยึดเข้ากับโครงสร้างเครื่องจักรหรือขายึดที่มีพื้นผิวเรียบและทนต่อแรงสั่นสะเทือนโดยตรง

2

เชื่อมต่อสาย EtherCAT P ขาเข้าด้วยคอนเน็กเตอร์แบบขันสกรู M8 แบบมีชีลด์และเข้ารหัส P โดยขันให้แน่นตามค่าแรงบิดที่ผู้ผลิตอุปกรณ์เดิม (OEM) แนะนำ

3

กำหนดค่าพารามิเตอร์เอาต์พุตแอนะล็อก (โปรไฟล์กระแส / แรงดันไฟฟ้า) ในซอฟต์แวร์ TwinCAT System Manager โดยตรวจสอบให้ช่วงสัญญาณตรงกับข้อกำหนดของแอกชูเอเตอร์ปลายทาง

FAQ

สามารถเชื่อมต่อโมดูล EPP4174-0002 เข้ากับเครือข่าย EtherCAT มาตรฐานได้หรือไม่

ไม่ โมดูลนี้มีอินเทอร์เฟซ M8 แบบเข้ารหัส P ซึ่งออกแบบมาสำหรับสาย EtherCAT P แบบรวมที่มีวงจรจ่ายไฟสำหรับระบบและอุปกรณ์ต่อพ่วงในตัว โมดูลนี้ต้องใช้จุดแยก EtherCAT P หรืออินเทอร์เฟซมาสเตอร์เพื่อเชื่อมต่อกับระบบ EtherCAT แบบดั้งเดิม

กำหนดช่วงสัญญาณเอาต์พุตสำหรับแต่ละช่องสัญญาณอย่างไร

ช่องสัญญาณเอาต์พุตแอนะล็อกแต่ละช่องสามารถกำหนดพารามิเตอร์ได้อย่างอิสระ ต้องตั้งค่าสัญญาณ (-10/+10 V, 0-20 mA หรือ 4-20 mA) ผ่านไดเรกทอรีออนไลน์ CANopen over EtherCAT (CoE) ในซอฟต์แวร์ TwinCAT

โหลดสูงสุดที่อนุญาตสำหรับโหมดเอาต์พุตกระแสของโมดูลนี้คือเท่าใด

โหลดเอาต์พุตสำหรับช่องสัญญาณที่กำหนดค่าให้ใช้สัญญาณกระแสต้องต่ำกว่า 500 Ohms การเกินขีดจำกัดนี้ทำให้สัญญาณ DAC เกิดการคลิปและลงทะเบียนข้อผิดพลาดความอิ่มตัวในอิมเมจกระบวนการ

แอคชูเอเตอร์ภาคสนามที่เชื่อมต่ออยู่ได้รับไฟจากโมดูลนี้อย่างไร

แอคชูเอเตอร์รับกระแสไฟโดยตรงจากสายไฟเสริม UP แบบกระจาย โดยจ่ายผ่านพิน 1 ของคอนเน็กเตอร์ M12 จึงไม่ต้องมีจุดจ่ายไฟเพิ่มเติม
