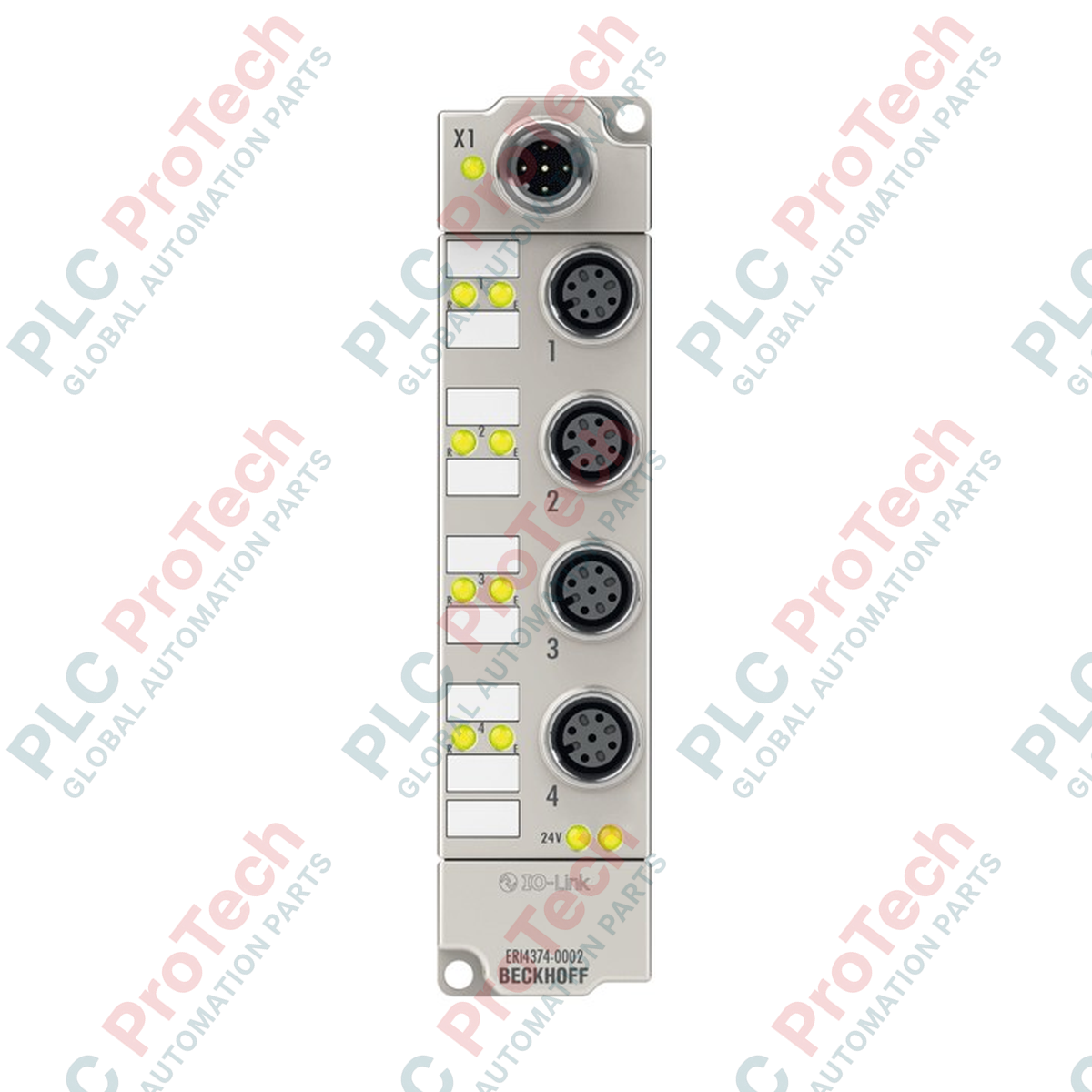

BECKHOFF ERI4374-0002 IO-Link Box

Q: สามารถกำหนดค่าช่องสัญญาณแอนะล็อกบน ERI4374-0002 แยกเป็นรายช่องได้หรือไม่?

ได้ อินพุตแอนะล็อกทั้งสองช่องและเอาต์พุตแอนะล็อกทั้งสองช่องสามารถกำหนดพารามิเตอร์แยกกันได้ โดยรองรับสัญญาณแรงดัน (-10/0...+10 V) หรือสัญญาณกระแส (0/4...20 mA)

Q: กล่อง IO-Link นี้จำเป็นต้องมีตู้ป้องกันภายนอกหรือไม่?

ไม่จำเป็น Beckhoff ERI4374-0002 มาพร้อมตัวเรือนอะลูมิเนียมหล่อขึ้นรูปด้วยสังกะสีแบบห่อหุ้มที่แข็งแรง ได้มาตรฐาน IP65, IP66 และ IP67 จึงเหมาะสำหรับการติดตั้งบนเครื่องจักรโดยตรงโดยไม่ต้องใช้ตู้ควบคุม

Q: โมดูลนี้มีความละเอียดและความแม่นยำในการวัดเท่าใด?

โมดูลประมวลผลสัญญาณด้วยความละเอียดสูง 16 บิต (รวมบิตเครื่องหมาย) โดยมีความไม่แน่นอน/ความคลาดเคลื่อนโดยรวมของการวัดต่ำกว่า 0.1% เมื่อเทียบกับค่าฟูลสเกล

Q: ERI4374-0002 ใช้มาตรฐาน IO-Link ใด?

โมดูลนี้เป็นไปตามข้อกำหนด IO-Link V1.1 Class B และทำงานด้วยอัตราการส่งข้อมูลความเร็วสูง COM3 ที่ 230.4 kbaud

SKU ERI4374-0002

มีในสต็อก

12-month warranty
Free returns within 30 days

Manufacturer: BECKHOFF
Product No.: ERI4374-0002
Country of origin:เยอรมนี
Product Type: โมดูล IO-Link
Payment: T/T, Western Union
Weight: 265g
Shipping port: Xiamen
Warranty: 12 months

คำอธิบาย

ด้วยการประมวลผลสัญญาณแอนะล็อกแบบกระจายศูนย์ที่แข็งแกร่ง BECKHOFF ERI4374-0002 IO-Link box จึงรวมความสามารถด้านอินพุตและเอาต์พุตแอนะล็อกอเนกประสงค์ไว้โดยตรงในระดับภาคสนาม ออกแบบมาเพื่อขจัดความจำเป็นในการใช้ตู้ควบคุมป้องกัน โมดูลคอมบิเนชันที่ทนทานนี้มีอินพุตแอนะล็อก 2 ช่องและเอาต์พุตแอนะล็อก 2 ช่อง ซึ่งสามารถกำหนดพารามิเตอร์แยกกันสำหรับสัญญาณแรงดันไฟฟ้า (-10/0...+10 V) หรือกระแสไฟฟ้า (0/4...20 mA)

ทำงานผ่านการสื่อสาร IO-Link ความเร็วสูงตามข้อกำหนด V1.1 (Class B) ที่อัตราการถ่ายโอนข้อมูลสูงสุด 230.4 kbaud (COM3) โมดูลฟิลด์บัสนี้ให้การแปลงสัญญาณความละเอียด 16 บิตที่แม่นยำ ตัวเรือนสังกะสีหล่อขึ้นรูปสำหรับงานหนักช่วยให้ทนทานต่อแรงกระแทกทางกล การสั่นสะเทือน และการแทรกซึมของสภาพแวดล้อมได้สูง จึงเหมาะอย่างยิ่งสำหรับสภาพแวดล้อมการผลิตสมัยใหม่ที่มีความท้าทาย

คุณสมบัติ

การกำหนดค่าแบบสองฟังก์ชัน: รวมอินพุตแอนะล็อก 2 ช่องและเอาต์พุตแอนะล็อก 2 ช่องไว้ในตัวเรือนมาตรฐาน IP67 เดียวกัน
การเลือกสัญญาณที่ยืดหยุ่น: แต่ละช่องสามารถกำหนดค่าแยกกันสำหรับสัญญาณ -10/0...+10 V หรือ 0/4...20 mA
การแปลงประสิทธิภาพสูง: เวลาแปลงอินพุตรวดเร็วประมาณ 100 ไมโครวินาที และเวลาตอบสนองเอาต์พุตประมาณ 40 ไมโครวินาที
การประมวลผลสัญญาณความละเอียดสูง: ความละเอียด 16 บิต (รวมบิตเครื่องหมาย) โดยมีค่าความแม่นยำคลาดเคลื่อนไม่เกิน 0.1% เมื่อเทียบกับค่าฟูลสเกล
การออกแบบที่ทนทาน: ตัวเรือนสังกะสีหล่อขึ้นรูปพร้อมระดับการป้องกัน IP65, IP66 และ IP67 ช่วยให้ติดตั้งบนเครื่องจักรได้โดยตรง
การสื่อสารที่เหมาะสมที่สุด: มาพร้อมขั้วต่อ M12 แบบ A-coded ที่รองรับการสื่อสาร IO-Link V1.1 Class B ที่ความเร็ว COM3

การใช้งาน

การเก็บข้อมูลกระบวนการแบบกระจายศูนย์ในโรงงานผลิตยานยนต์และเครื่องจักร
การควบคุมโดยตรงของวาล์วสัดส่วนและระบบกำหนดตำแหน่งไฮดรอลิก
การเชื่อมต่อเซนเซอร์แอนะล็อกแบบกระจายในพื้นที่การผลิตที่มีอันตรายหรือมีความชื้นสูง
แท่นทดสอบและสายการประกอบที่ต้องการการจัดวาง I/O แบบกะทัดรัดโดยไม่ใช้ตู้ควบคุม

ข้อมูลจำเพาะทางเทคนิค

ผู้ผลิต	BECKHOFF
หมายเลขชิ้นส่วน	ERI4374-0002
ประเภทโมดูล	กล่อง IO-Link (โมดูลคอมบิอินพุต/เอาต์พุตแอนะล็อก)
อินเทอร์เฟซการสื่อสาร	IO-Link V1.1, Class B
อัตราการถ่ายโอนข้อมูล	230.4 kbaud (COM3)
อินเทอร์เฟซการเชื่อมต่อ	ปลั๊ก M12 1 ตัว แบบเข้ารหัส A
จำนวนช่องสัญญาณ	อินพุตแอนะล็อก 2 ช่อง + เอาต์พุตแอนะล็อก 2 ช่อง
การกำหนดค่าสัญญาณ	-10/0...+10 V \| 0/4...20 mA (กำหนดพารามิเตอร์แยกตามช่องสัญญาณได้)
ความละเอียด	16 บิต (รวมเครื่องหมาย)
เวลาในการแปลง	อินพุต: ~100 ไมโครวินาที \| เอาต์พุต: ~40 ไมโครวินาที
ความถี่จำกัดของฟิลเตอร์อินพุต	5 kHz
ความคลาดเคลื่อนในการวัด	< 0.1% (เทียบกับค่าฟูลสเกล)
ความต้านทานอินพุต	แรงดัน: > 200 กิโลโอห์ม \| กระแส: โดยทั่วไป 85 โอห์ม + แรงดันไดโอด
ความต้านทานโหลดเอาต์พุต	แรงดัน: > 5 กิโลโอห์ม \| กระแส: < 500 โอห์ม
แรงดันโหมดร่วม (UCM)	สูงสุด 35 V
การแยกทางไฟฟ้า	มี (L+/P24)
การใช้กระแสไฟฟ้า	โดยทั่วไป 100 mA จาก L+
วัสดุตัวเรือน	อะลูมิเนียมหล่อขึ้นรูปสังกะสี
ระดับการป้องกัน	IP65, IP66, IP67 (เป็นไปตาม EN 60529)
อุณหภูมิในการทำงาน	-25 ถึง +60 degC
อุณหภูมิในการจัดเก็บ	-40 ถึง +85 degC
ความทนทานต่อการสั่นสะเทือน/แรงกระแทก	เป็นไปตาม EN 60068-2-6 / EN 60068-2-27
ภูมิคุ้มกัน/การปล่อยสัญญาณรบกวน EMC	เป็นไปตาม EN 61000-6-2 / EN 61000-6-4
น้ำหนัก	ประมาณ 265 กรัม

การเชื่อมต่อและอินเทอร์เฟซ

ประเภทการเชื่อมต่อ	รูปแบบอินเทอร์เฟซ	ฟังก์ชัน
พอร์ต IO-Link	ปลั๊ก M12 แบบเข้ารหัส A	การเชื่อมต่อมาสเตอร์ แหล่งจ่ายไฟ และการส่งข้อมูล
อินพุต/เอาต์พุตแอนะล็อก	M12 แบบสกรู	การเชื่อมต่อทางกายภาพของเซนเซอร์และแอคชูเอเตอร์

แนวทางการติดตั้ง

ตำแหน่งติดตั้ง: สามารถติดตั้งโมดูลในทิศทางใดก็ได้โดยตรงบนโครงเครื่องจักรหรือโปรไฟล์โครงสร้าง ใช้รูยึดในตัวเพื่อยึดอุปกรณ์
การต่อลงดินและการป้องกันสัญญาณรบกวน: ตรวจสอบให้แน่ใจว่าตัวเรือนอะลูมิเนียมหล่อขึ้นรูปสังกะสีมีจุดสัมผัสความต้านทานต่ำกับโครงเครื่องจักรที่ต่อลงดิน เพื่อเพิ่มการป้องกัน EMC ให้สูงสุด ใช้สายเคเบิลที่มีชีลด์สำหรับสัญญาณแอนะล็อกทั้งหมด
การซีลป้องกันสภาพแวดล้อม: เพื่อให้ได้ระดับการป้องกันการแทรกซึม IP65/66/67 ตรวจสอบให้แน่ใจว่าขั้วต่อ M12 ที่ไม่ได้ใช้งานทั้งหมดปิดผนึกด้วยฝาครอบป้องกันที่เหมาะสม และขันสายเคเบิลที่เชื่อมต่อทั้งหมดด้วยแรงบิดตามที่กำหนด
ความสมบูรณ์ของแหล่งจ่ายไฟ: ตรวจสอบว่าพอร์ต IO-Link Class B เชื่อมต่อกับมาสเตอร์ที่ได้รับการรับรอง ซึ่งจ่ายไฟเสริม (P24) และไฟลอจิก (L+) ในระดับที่ถูกต้อง

การปฏิบัติตามข้อกำหนดและการรับรอง

CE
UL

FAQ

สามารถกำหนดค่าช่องสัญญาณแอนะล็อกบน ERI4374-0002 แยกเป็นรายช่องได้หรือไม่?

ได้ อินพุตแอนะล็อกทั้งสองช่องและเอาต์พุตแอนะล็อกทั้งสองช่องสามารถกำหนดพารามิเตอร์แยกกันได้ โดยรองรับสัญญาณแรงดัน (-10/0...+10 V) หรือสัญญาณกระแส (0/4...20 mA)

กล่อง IO-Link นี้จำเป็นต้องมีตู้ป้องกันภายนอกหรือไม่?

ไม่จำเป็น Beckhoff ERI4374-0002 มาพร้อมตัวเรือนอะลูมิเนียมหล่อขึ้นรูปด้วยสังกะสีแบบห่อหุ้มที่แข็งแรง ได้มาตรฐาน IP65, IP66 และ IP67 จึงเหมาะสำหรับการติดตั้งบนเครื่องจักรโดยตรงโดยไม่ต้องใช้ตู้ควบคุม

โมดูลนี้มีความละเอียดและความแม่นยำในการวัดเท่าใด?

โมดูลประมวลผลสัญญาณด้วยความละเอียดสูง 16 บิต (รวมบิตเครื่องหมาย) โดยมีความไม่แน่นอน/ความคลาดเคลื่อนโดยรวมของการวัดต่ำกว่า 0.1% เมื่อเทียบกับค่าฟูลสเกล

ERI4374-0002 ใช้มาตรฐาน IO-Link ใด?

โมดูลนี้เป็นไปตามข้อกำหนด IO-Link V1.1 Class B และทำงานด้วยอัตราการส่งข้อมูลความเร็วสูง COM3 ที่ 230.4 kbaud
