BECKHOFF

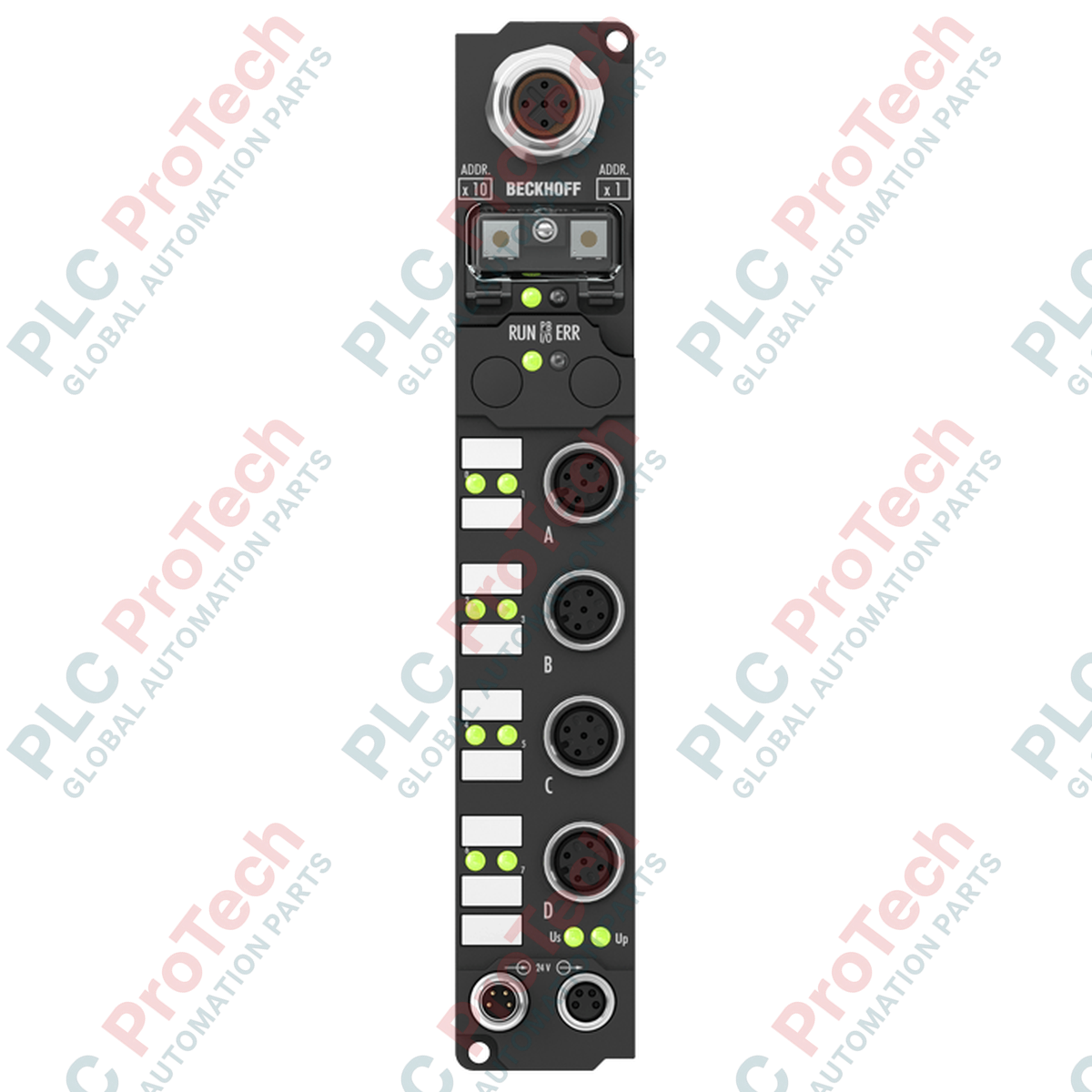

Beckhoff IP1502-B400 โมดูลเคาน์เตอร์แบบ 2 ช่องสำหรับกล่องฟิลด์บัส

SKU IP1502-B400

มีในสต็อก
  • 12-month warranty
  • Free returns within 30 days
  • Manufacturer: BECKHOFF
  • Product No.: IP1502-B400
  • Origin เยอรมนี
  • Product Type: โมดูลกล่อง Fieldbus
  • Payment: T/T, Western Union
  • Weight: 2.0 kg
  • Dimensions: 18.0 x 6.0 x 5.0 ซม.
  • Shipping port: Xiamen
  • Warranty: 12 months

Tags

ปริมาณ

Product Description

ด้วยการประมวลผลชุดพัลส์ความถี่สูงโดยตรงที่ระดับเครื่องจักร โมดูลฟิลด์บัสแบบตัวนับขึ้น/ลง 2 ช่อง Beckhoff IP1502-B400 สำหรับเครือข่าย Interbus จึงทำหน้าที่เป็นโมดูลแบบกระจายศูนย์ อุปกรณ์ทนทานระดับ IP67 นี้ติดตั้งโดยตรงภาคสนามได้โดยไม่ต้องใช้ตู้ควบคุม และสามารถบันทึกลำดับพัลส์ความเร็วสูงจากเอ็นโค้ดเดอร์แบบหมุน เครื่องวัดอัตราการไหล และเซนเซอร์ตรวจจับระยะใกล้ได้อย่างแม่นยำ

คุณสมบัติเด่น

  • ช่องตัวนับอิสระ 2 ช่อง รองรับการนับขึ้น/ลงและการวัดพัลส์แบบมีเกต
  • ประมวลผลอินพุตความเร็วสูง รองรับความถี่สูงสุด 100 kHz
  • รองรับการเชื่อมต่อฟิลด์บัส Interbus โดยตรงผ่านอินเทอร์เฟซคอนเน็กเตอร์ M12 มาตรฐาน
  • โครงสร้างหุ้มระดับ IP67 ให้การป้องกันที่แข็งแกร่งจากความชื้น ฝุ่น และแรงสั่นสะเทือนทางกล
  • โมดูลมีเอาต์พุตแหล่งจ่ายเซนเซอร์ 24 V DC ในตัวโดยตรง

การใช้งานในอุตสาหกรรม

  • การติดตามการเคลื่อนที่แบบกระจายศูนย์: ข้อมูลป้อนกลับจากเอ็นโค้ดเดอร์แบบหมุนแบบเรียลไทม์สำหรับระบบกำหนดตำแหน่ง
  • การวัดอัตราการไหล: การนับพัลส์ความแม่นยำสูงจากเครื่องวัดอัตราการไหลของของเหลวและก๊าซในโรงงานกระบวนการผลิต
  • ระบบลำเลียงและคัดแยก: การนับชิ้นงานความเร็วสูงและติดตามวัสดุตลอดแนวสายการผลิตแบบกระจาย
  • การตรวจสอบความเร็ว: คำนวณความเร็วรอบของเพลาขับและกังหันในงานอุตสาหกรรม

ข้อมูลจำเพาะทางเทคนิค

พารามิเตอร์ ค่าข้อมูลจำเพาะ
ผู้ผลิต Beckhoff Automation
หมายเลขรุ่น IP1502-B400
อินเทอร์เฟซฟิลด์บัส Interbus
จำนวนช่องสัญญาณ ตัวนับอิสระ 2 ตัว
ความถี่อินพุตสูงสุด 100 kHz
แรงดันไฟฟ้าที่ใช้ในการทำงานตามพิกัด 24 V DC (-15% / +20%)
แรงดันไฟเลี้ยงเซนเซอร์ 24 V DC จ่ายจากแหล่งจ่ายไฟเสริม
ประเภทการเชื่อมต่อ คอนเน็กเตอร์แบบขันเกลียว M12 (5 พิน)
ระดับการป้องกันน้ำและฝุ่น IP67 (เมื่อเสียบหรือปิดผนึกคอนเน็กเตอร์ทั้งหมดแล้ว)
อุณหภูมิในการทำงาน 0 องศาเซลเซียส ถึง +55 องศาเซลเซียส
อุณหภูมิในการจัดเก็บ -25 องศาเซลเซียส ถึง +85 องศาเซลเซียส
ประเทศผู้ผลิต เยอรมนี
น้ำหนักจัดส่ง (คำนวณ) 0.35 กก.
ขนาดบรรจุภัณฑ์ (คำนวณ) 18.0 x 6.0 x 5.0 ซม.

การเชื่อมต่อและอินเทอร์เฟซ

พินคอนเน็กเตอร์ M12 ฟังก์ชัน Interbus IN ฟังก์ชัน Interbus OUT ฟังก์ชันอินพุตตัวนับ
พิน 1 DO (เอาต์พุตข้อมูล) DO (เอาต์พุตข้อมูล) แหล่งจ่ายเซนเซอร์ +24 V DC
พิน 2 /DO (เอาต์พุตข้อมูลแบบกลับสัญญาณ) /DO (เอาต์พุตข้อมูลแบบกลับสัญญาณ) อินพุต B (ทิศทาง / พัลส์)
พิน 3 DI (อินพุตข้อมูล) DI (อินพุตข้อมูล) GND (กราวด์เซนเซอร์)
พิน 4 /DI (อินพุตข้อมูลแบบกลับสัญญาณ) /DI (อินพุตข้อมูลแบบกลับสัญญาณ) อินพุต A (การนับ / เกต)
พิน 5 GND (กราวด์สัญญาณ) GND (กราวด์สัญญาณ) PE (กราวด์ฟังก์ชัน)

ข้อมูลเชิงลึกจากการใช้งานจริงทางวิศวกรรม

รุ่นทางเลือกและความเข้ากันได้

IP1502-B400 ออกแบบมาโดยเฉพาะสำหรับการติดตั้ง Interbus ที่ใช้โปรไฟล์โปรโตคอล B400 หากย้ายไปใช้เครือข่าย EtherCAT หรือ PROFIBUS ต้องเปลี่ยนโมดูลนี้เป็นรุ่น EP1518 หรือ IP1502-B310/B510 ตรวจสอบให้แน่ใจว่าไฟล์การกำหนดค่ามาสเตอร์ Interbus (ซอฟต์แวร์ CMD หรือเทียบเท่า) ได้รับการอัปเดตด้วยรหัส ID และรหัสความยาวที่ถูกต้องและตรงกับ IP1502-B400 เพื่อป้องกันข้อผิดพลาดรอบบัสไม่ตรงกัน

ข้อควรระวังในการใช้งานและหมายเหตุทางวิศวกรรม

เมื่อใช้งานที่ความถี่อินพุตสูงสุด 100 kHz การลดทอนสัญญาณบนสายเคเบิลที่เดินเป็นระยะทางไกลอาจทำให้พัลส์ตกหล่น ขอแนะนำอย่างยิ่งให้จำกัดความยาวสายเซนเซอร์ให้ต่ำกว่า 10 เมตร และใช้สายคู่บิดเกลียวแบบมีชีลด์ที่มีค่าความจุต่ำ ในสภาพแวดล้อมที่มีแรงสั่นสะเทือนสูง ตรวจสอบให้แน่ใจว่าขั้วต่อ M12 ขันด้วยแรงบิด 0.6 Nm ตามที่ผู้ผลิตกำหนด เพื่อคงซีล IP67 และป้องกันการสัมผัสไม่ต่อเนื่อง

เคล็ดลับการทดสอบระบบและการเดินสาย

ต่อกราวด์โมดูลที่จุดติดตั้งเสมอ โดยใช้หูยึดกราวด์ในตัว หรือติดตั้งโมดูลโดยตรงกับโครงเครื่องโลหะที่ไม่ได้ทาสีและต่อกราวด์อย่างถูกต้อง การต่อกราวด์ที่เหมาะสมมีความสำคัญอย่างยิ่งต่อการลดสัญญาณรบกวนทางแม่เหล็กไฟฟ้าความถี่สูง (EMI) ที่เกิดจากไดรฟ์ปรับความถี่ (VFD) และเซอร์โวมอเตอร์ที่อยู่ใกล้เคียง ซึ่งอาจทำให้รีจิสเตอร์ตัวนับความเร็วสูงเกิดข้อมูลผิดพลาดได้

แนวทางการติดตั้ง

คำเตือนสำคัญ

ตัดแหล่งจ่ายไฟทั้งหมด (ทั้งไฟเลี้ยงลอจิกและไฟเสริมสำหรับเซนเซอร์) ก่อนติดตั้ง ต่อ หรือถอดโมดูล การไม่ปฏิบัติตามอาจทำให้วงจรทรานซีฟเวอร์ Interbus ภายในเสียหายถาวร และส่งผลให้เครื่องจักรทำงานอย่างคาดเดาไม่ได้

1

ติดตั้ง Fieldbus Box ให้มั่นคงบนพื้นผิวเรียบที่ทนต่อแรงสั่นสะเทือน โดยใช้สกรู M4 สองตัวสอดผ่านรูยึดในตัว

2

ต่อสาย Interbus ขาเข้าและขาออกเข้ากับพอร์ต M12 ที่ตรงกัน โดยตรวจสอบให้แนวร่องกำหนดตำแหน่งตรงกันก่อนขันให้แน่น

3

ต่ออินพุตตัวนับโดยใช้สายเซนเซอร์ M12 แบบมีชีลด์ ต่อปลายชีลด์เข้ากับตัวเรือนเซนเซอร์และขา PE ของโมดูลทั้งสองด้าน

4

จ่ายไฟเสริม 24 V DC ตรวจสอบว่าไฟ LED แสดงสถานะระบุว่าการสื่อสารทำงานอยู่ และทำการทดสอบรีจิสเตอร์ผ่านมาสเตอร์ Interbus

Shipping & Returns

Global Express Shipping

  • Standard Delivery: 4–6 business days via DHL, FedEx, and UPS.
  • Express Dispatch: Same-day dispatch for in-stock orders placed before 2:00 PM (GMT+8).
  • Worldwide Coverage: Serving over 150 countries.

Returns & Warranty

  • 30-Day Guarantee: Returns accepted for in-stock products in original, factory-sealed packaging.
  • 12-Month Warranty: Every industrial component is backed by our technical warranty.
FAQ
ความถี่อินพุตสูงสุดของ IP1502-B400 คือเท่าใด
โมดูลนี้รองรับความถี่อินพุตสูงสุด 100 kHz ต่อช่องสัญญาณ จึงเหมาะสำหรับงานเอ็นโคเดอร์ความเร็วสูงและการนับพัลส์
โมดูลนี้จำเป็นต้องติดตั้งในตู้ป้องกันหรือไม่
ไม่จำเป็น IP1502-B400 มาพร้อมตัวเครื่องมาตรฐาน IP67 จึงสามารถติดตั้งโดยตรงบนโครงเครื่องจักรได้ในสภาพแวดล้อมที่เปียก มีฝุ่น หรือมีแรงสั่นสะเทือนสูง
IP1502-B400 ใช้โปรโตคอลฟิลด์บัสใด
โมดูลรุ่นนี้ออกแบบมาให้สื่อสารผ่านเครือข่ายฟิลด์บัส Interbus โดยใช้ขั้วต่อ M12 มาตรฐาน
ควบคุมทิศทางการนับของโมดูลนี้อย่างไร
ทิศทางการนับ (ขึ้นหรือลง) ควบคุมได้ทั้งผ่านสถานะของอินพุต B ทางกายภาพ หรือผ่านคำควบคุมที่กำหนดค่าไว้ในมาสเตอร์ Interbus
