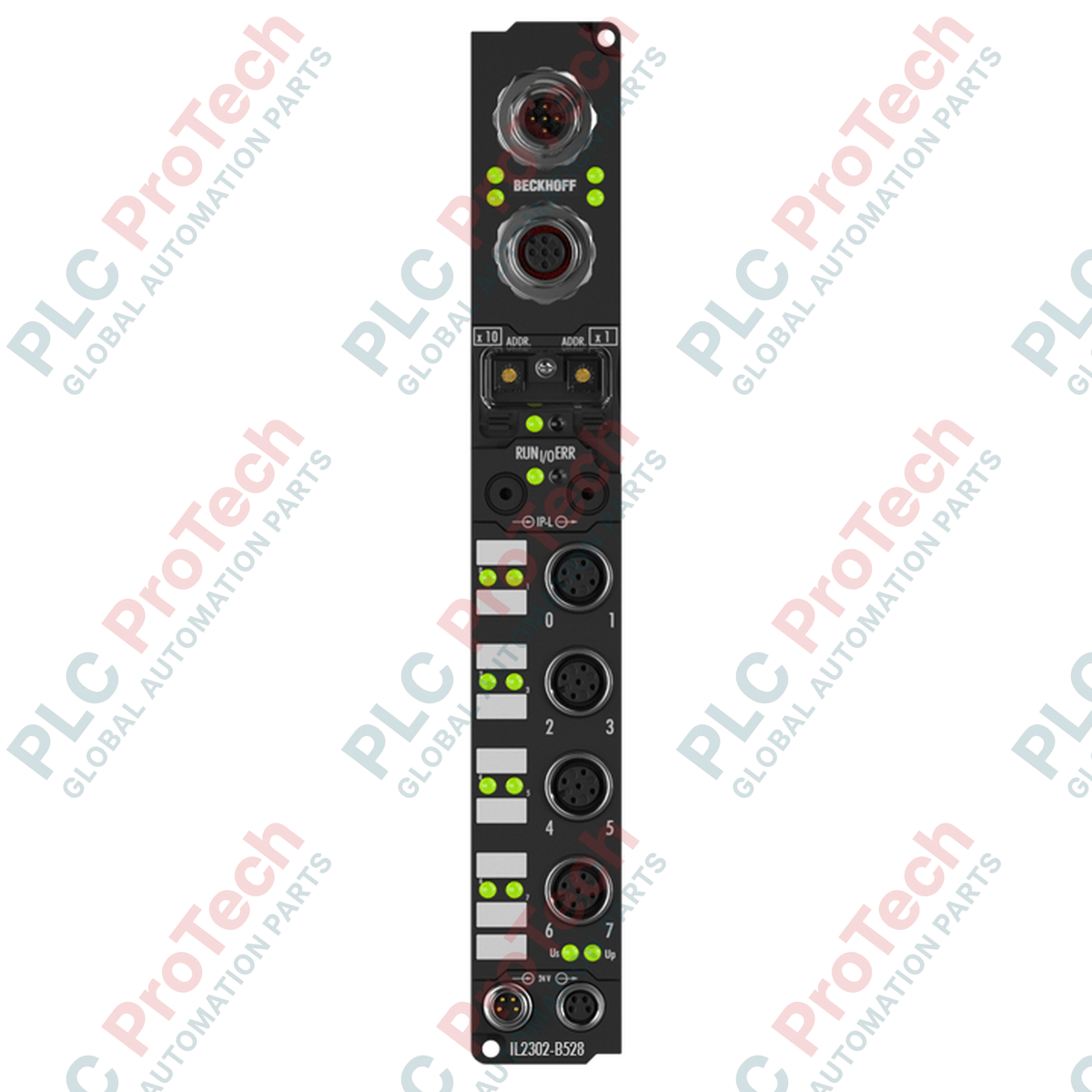

Beckhoff IL2302-B528 Fieldbus Box กล่องตัวเชื่อมต่อ DeviceNet

SKU IL2302-B528

มีในสต็อก

12-month warranty
Free returns within 30 days

Manufacturer: BECKHOFF
Product No.: IL2302-B528
Country of origin:เยอรมนี
Product Type: โมดูลตัวเชื่อมต่อฟิลด์บัส
Payment: T/T, Western Union
Weight: 500g
Shipping port: Xiamen
Warranty: 12 months

คำอธิบาย

ออกแบบมาสำหรับระบบอัตโนมัติภาคสนามแบบกระจายในสภาพแวดล้อมอุตสาหกรรมที่มีความต้องการสูง Beckhoff IL2302-B528 ทำหน้าที่เป็นอะแดปเตอร์สื่อสาร DeviceNet ที่แข็งแรงทนทานภายในระบบ Fieldbus Box ระดับ IP67 กล่องคัปเปลอร์แบบโมดูลาร์นี้ช่วยให้เชื่อมต่อโมดูลขยายได้โดยตรงสูงสุด 120 โมดูล และรองรับความจุข้อมูลสูงสุด 512 ไบต์สำหรับข้อมูลอินพุตและ 512 ไบต์สำหรับข้อมูลเอาต์พุต ด้วยการติดตั้งส่วนประกอบฟิลด์บัสไว้ในตัวเรือนที่แข็งแรงและทนความชื้น Beckhoff IL2302-B528 จึงไม่จำเป็นต้องใช้ตู้ควบคุมป้องกัน ช่วยลดความซับซ้อนของการเดินสายและลดพื้นที่ติดตั้งบนพื้นโรงงาน

คุณสมบัติเด่น

การเชื่อมต่อ DeviceNet: ผสานอินเทอร์เฟซปลั๊กและซ็อกเก็ต M12 แบบ 5 พินบนอุปกรณ์ พร้อมขั้วต่อ T ในตัวสำหรับการวนต่อบัสโดยตรง
การขยาย I/O อย่างครอบคลุม: รองรับอินพุต/เอาต์พุตดิจิทัลสูงสุด 960 จุด หรืออินพุต/เอาต์พุตแอนะล็อกสูงสุด 252 จุดผ่านบล็อกขยายปลายทาง
การกำหนดค่าที่ยืดหยุ่น: จัดการการตั้งค่าพารามิเตอร์และการเริ่มใช้งานได้อย่างรวดเร็วผ่านอินเทอร์เฟซซอฟต์แวร์ KS2000 หรือการส่งข้อความแบบ Explicit จากตัวควบคุมหลัก
การตรวจจับอัตราบอดอัตโนมัติ: ระบุและซิงโครไนซ์กับความเร็วการถ่ายโอนข้อมูลของเครือข่าย DeviceNet สูงสุด 500 kbaud โดยอัตโนมัติ
ความทนทานต่อสภาพแวดล้อมสูง: การป้องกันที่ได้รับการรับรองระดับ IP65, IP66 และ IP67 เหมาะสำหรับผังเครื่องจักรที่เปียก มีฝุ่น หรือมีการสั่นสะเทือนสูง

การใช้งานในอุตสาหกรรม

สายการประกอบยานยนต์: ติดตั้งโดยตรงบนแขนหุ่นยนต์และอุปกรณ์ยึดจับสำหรับการขนส่งโดยไม่ต้องใช้ตู้ป้องกัน
การบรรจุภัณฑ์และการแปรรูปอาหาร: ทนต่อกระบวนการล้างทำความสะอาดและการสัมผัสสภาพแวดล้อมเฉพาะจุด
การจัดการวัสดุและโลจิสติกส์: การติดตั้ง I/O แบบกระจายตามเครือข่ายสายพานลำเลียงที่ครอบคลุมพื้นที่กว้าง

ข้อมูลจำเพาะทางเทคนิค

ผู้ผลิต	Beckhoff
รุ่น / รหัสสั่งซื้อ	IL2302-B528
ระบบฟิลด์บัส	DeviceNet
โมดูลขยาย	สูงสุด 120 (อินพุตสูงสุด 512 ไบต์ / เอาต์พุตสูงสุด 512 ไบต์)
อัตราการถ่ายโอนข้อมูล	การตรวจจับอัตราบอดอัตโนมัติสูงสุด 500 kbaud
แหล่งจ่ายไฟ	24 V DC (-15% / +20%)
การใช้กระแสไฟฟ้า (แหล่งจ่ายของกล่อง)	45 mA + การใช้กระแสไฟฟ้าของเซนเซอร์ (สูงสุด 0.5 A)
การแยกทางไฟฟ้า	500 V (แรงดันควบคุม / ฟิลด์บัส)
ระดับการป้องกัน	IP65, IP66, IP67 (เป็นไปตาม EN 60529)
อุณหภูมิในการทำงาน	0 ถึง +55 องศาเซลเซียส
อุณหภูมิในการจัดเก็บ	-25 ถึง +85 องศาเซลเซียส
ความต้านทานการสั่นสะเทือน / แรงกระแทก	เป็นไปตาม EN 60068-2-6 / EN 60068-2-27
การรับรอง	CE, UL
ประเทศต้นกำเนิด	เยอรมนี
น้ำหนักจัดส่ง (คำนวณ)	2.0 กก.

การเชื่อมต่อและอินเทอร์เฟซ

ประเภทอินเทอร์เฟซ	รายละเอียดการเชื่อมต่อ
ฟิลด์บัส DeviceNet	ปลั๊ก M12 1 ตัว (5 พิน), ซ็อกเก็ต M12 1 ตัว (5 พิน) พร้อมขั้วต่อทีสำหรับต่อผ่านในตัว
อินพุตแหล่งจ่ายไฟ	ซ็อกเก็ตตัวผู้ M8 1 ช่อง แบบ 4 พิน (จุดป้อน)
ไฟเลี้ยงด้านปลายทาง	ซ็อกเก็ตตัวเมีย M8 1 ช่อง แบบ 4 พิน (จ่ายไฟแบบเดซี่เชนไปยังโมดูลถัดไป)

รุ่นทางเลือกและความเข้ากันได้

IL2302-B528 เป็นส่วนหนึ่งของ Fieldbus Box รุ่นเก่าที่มีระดับ IP67 เมื่อนำระบบไปใช้กับระบบใหม่หรือวางแผนบำรุงรักษา ให้ตรวจสอบว่าอุปกรณ์ทดแทนตรงตามข้อกำหนดเฟิร์มแวร์ย่อยของ DeviceNet รุ่น -B528 ทุกประการ โปรดทราบว่าแม้โมดูลที่ใช้ EtherCAT เช่น รุ่น EP จะเป็นตัวเลือกที่ต้องการสำหรับโทโพโลยี EtherCAT สมัยใหม่ แต่ IL2302-B528 ยังคงมีความสำคัญต่อการรองรับสถาปัตยกรรม DeviceNet รุ่นเก่าและเครือข่ายสแกนเนอร์ Allen-Bradley โดยไม่ต้องปรับโค้ด PLC ใหม่

ข้อควรระวังในการใช้งานและหมายเหตุทางวิศวกรรม

วงจรลอจิกภายในของ IL2302-B528 ใช้กระแส 45 mA จากสายแรงดันควบคุม 24 V DC แต่กระแสรวมของเซนเซอร์อาจเกินขีดจำกัด 0.5 A ของโมดูลภายในเครื่องได้อย่างรวดเร็ว ในระบบที่มีการต่อพ่วงส่วนขยาย IP67 หลายช่วง ให้ตรวจสอบแรงดันตกคร่อมสายป้อน M8 มาตรฐาน จุดจ่าย M8 จะทำให้แรงดันลดลงตามระยะทาง ควรติดตั้งจุดป้อนกำลังเสริมเสมอ หากการคำนวณพบว่าแรงดันที่โหนดส่วนขยายซึ่งอยู่ไกลที่สุดลดลงต่ำกว่า 20.4 V DC

เคล็ดลับการเริ่มใช้งานและการเดินสาย

เมื่อกำหนดค่าเครือข่ายหลัก DeviceNet ให้ตรวจสอบว่าอัตราบอดตรงกัน IL2302-B528 ตรวจจับความเร็วเครือข่ายโดยอัตโนมัติ แต่ต้องมีสัญญาณฟิลด์บัสที่เสถียรเพื่อดำเนินการล็อกการเชื่อมต่อ ตรวจสอบให้ติดตั้งตัวต้านทานเทอร์มิเนชัน 121 โอห์มอย่างถูกต้องที่ปลายทั้งสองด้านของสายหลักทางกายภาพ DeviceNet เมื่อใช้ส่วนติดต่อการกำหนดค่า KS2000 ให้ใช้สายเคเบิลวินิจฉัยแบบอนุกรมมาตรฐานของ Beckhoff (KS2000-Z2) ซึ่งเชื่อมต่อโดยตรงกับพอร์ตโปรแกรม เพื่อกำหนดค่าโดยไม่เพิ่มโหลดให้เครือข่าย

แนวทางการติดตั้ง

คำเตือนสำคัญ: ก่อนติดตั้ง เริ่มใช้งาน หรือซ่อมบำรุง IL2302-B528 ให้ตัดแยกแหล่งจ่ายไฟทั้งหมดที่จ่ายให้โมดูล เครือข่ายฟิลด์บัส และวงจรต่อขยาย การสัมผัสพินที่มีกระแสไฟ โดยเฉพาะในสภาพแวดล้อมเปียกชื้น อาจทำให้เกิดไฟฟ้าลัดวงจร รบกวนสายสื่อสาร และทำให้ฮาร์ดแวร์บางส่วนขัดข้อง

1

ติดตั้ง Fieldbus Box โดยใช้สกรู M3 หรือ M4 บนพื้นผิวเรียบที่ทนต่อแรงสั่นสะเทือน หลีกเลี่ยงแรงเค้นทางกลที่ไม่สม่ำเสมอเพื่อป้องกันความเสียหายต่อข้อต่อ IP67 ที่มีซีล

2

เชื่อมต่อสายหลัก DeviceNet เข้ากับขั้วต่อ M12 ในตัว ขันแหวนล็อกด้วยมือให้แน่นสนิทเพื่อให้ซีลป้องกันสภาพแวดล้อมระดับ IP67 แน่นหนา

3

จ่ายแรงดันควบคุม 24 V DC ผ่านช่องต่อ M8 ตรวจสอบให้ขั้วตรงกัน และยึดจุดเชื่อมต่อแบบเดซี่เชนด้านปลายทางเข้ากับโมดูลถัดไปตามลำดับ

FAQ

ระยะทางสูงสุดระหว่างสถานีที่รองรับเมื่อใช้ IL2302-B528 คือเท่าใด

ระยะทางการส่งข้อมูลสูงสุดขึ้นอยู่กับการกำหนดค่า DeviceNet และอัตราบอดที่เลือก: สูงสุด 500 เมตรที่ 125 kbaud, 250 เมตรที่ 250 kbaud และ 100 เมตรที่ 500 kbaud

จะกำหนดที่อยู่โหนด DeviceNet (MAC ID) บนโมดูลนี้ได้อย่างไร

สามารถแมป MAC ID และพารามิเตอร์การสื่อสารแบบไดนามิกได้โดยใช้ชุดซอฟต์แวร์ KS2000 หรือกำหนดพารามิเตอร์โดยตรงจากตัวควบคุมหลักผ่านการส่งข้อความแบบ explicit บนเครือข่าย DeviceNet

IL2302-B528 จำเป็นต้องใช้แหล่งจ่ายไฟภายนอกสำหรับเซนเซอร์ที่เชื่อมต่อหรือไม่

ใช่ แม้วงจรตรรกะภายในของกล่องคัปเปลอร์จะใช้กระแสไฟ 45 mA แต่ไฟเลี้ยงเซนเซอร์จะดึงจากแหล่งจ่าย 24 V DC ผ่านขั้วต่อ M8 โดยรองรับกระแสรวมสูงสุด 0.5 A

จะเกิดอะไรขึ้นหากโหลดกระแสของเซนเซอร์ส่วนขยายเกิน 0.5 A

การเกินขีดจำกัด 0.5 A อาจทำให้เกิดความร้อนเกินหรือการสื่อสารขาดหาย ต้องติดตั้งโมดูลจ่ายไฟเสริมที่ต้นทางเพื่อกระจายโหลดกระแสอย่างถูกต้อง

View all FAQs →
