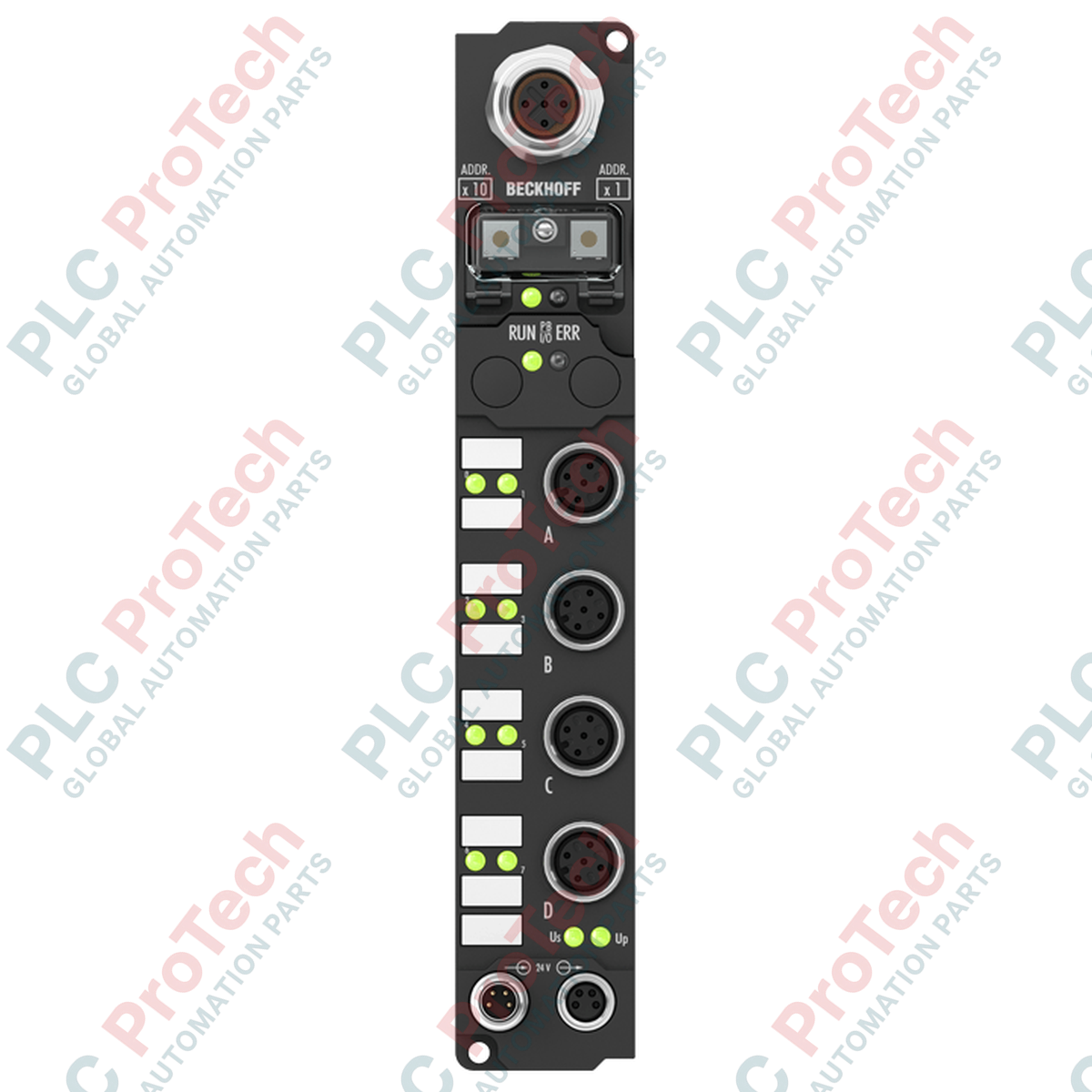

ออกแบบมาเพื่อประมวลผลพัลส์ความเร็วสูงในระบบอัตโนมัติแบบกระจายศูนย์กลาง Beckhoff IP1502-B800 ทำหน้าที่เป็นโมดูลตัวนับ 2 ช่องที่ทนทานภายในสถาปัตยกรรม Fieldbus Box อุปกรณ์อินพุต/เอาต์พุตภาคสนามนี้มีตัวเครื่องป้องกันฝุ่นและน้ำแบบสนิท ผสานตัวนับ 32 บิตอิสระ 2 ตัวที่รองรับความถี่พัลส์สูงสุด 100 kHz จึงเหมาะสำหรับการวัดความเร็วรอบ การวัดความยาว และงานกำหนดตำแหน่งโดยตรงในสภาพแวดล้อมภาคสนามที่มีความสมบุกสมบัน อุปกรณ์นี้ใช้สื่อส่งสัญญาณ RS485 และสื่อสารผ่านโปรโตคอลอนุกรมแบบเปิดที่มีเอกสารกำกับ ช่วยให้ผสานรวมเข้ากับระบบควบคุมแบบกระจายได้อย่างน่าเชื่อถือโดยไม่ต้องมีตู้ป้องกันเพิ่มเติม
| พารามิเตอร์ | ค่าข้อมูลจำเพาะ |
|---|---|
| ผู้ผลิต | Beckhoff |
| รหัสรุ่น | IP1502-B800 |
| อินเทอร์เฟซฟิลด์บัส | RS485 (ช่องเสียบ M12 1 ช่อง, 5 พิน, เข้ารหัส B) |
| จำนวนตัวนับ | 2 (ความละเอียด 32 บิตต่อช่อง) |
| ความถี่การนับ | 100 kHz (2 kHz สำหรับการสลับขึ้น/ลง) |
| แรงดันอินพุตพิกัด | 24 V DC (-15% / +20%) |
| ระดับแรงดันสัญญาณ | สัญญาณ "0": -3 ถึง +5 V | สัญญาณ "1": 11 ถึง 30 V (EN 61131-2, ประเภท 2) |
| เอาต์พุตดิจิทัล | 2 x 24 V DC, 0.5 A (ป้องกันการลัดวงจร) |
| แหล่งจ่ายไฟเซนเซอร์ | จ่ายจากแรงดันควบคุม รวมสูงสุด 0.5 A ป้องกันการลัดวงจร |
| การเชื่อมต่อแหล่งจ่ายไฟ | อินพุต: M8 ตัวผู้, 4 พิน; เอาต์พุต: M8 ตัวเมีย, 4 พิน |
| การใช้กระแสไฟ | 45 mA + โหลดเซนเซอร์ (สูงสุด 0.5 A) |
| ระดับการป้องกันตัวเครื่อง | IP65 / IP66 / IP67 (เป็นไปตาม EN 60529) |
| อุณหภูมิในการทำงาน | 0 ถึง +55 องศาเซลเซียส |
| อุณหภูมิในการจัดเก็บ | -25 ถึง +85 องศาเซลเซียส |
| ขนาด (W x สูง x ลึก) | 30 มม. x 175 มม. x 26.5 มม. |
| วัสดุตัวเครื่อง | โพลีเอไมด์ PA6 |
| น้ำหนักสุทธิ | ประมาณ 210 กรัม |
| น้ำหนักขนส่ง (คำนวณ) | 2.0 กก. |
| การเชื่อมต่ออินเทอร์เฟซ | ประเภทขั้วต่อ | ฟังก์ชัน / การกำหนดพิน |
|---|---|---|
| อินเทอร์เฟซบัส | เต้ารับ M12 5 พิน แบบ B-coded จำนวน 1 จุด | การสื่อสารอนุกรม RS485 (RxD/TxD-A, RxD/TxD-B, GND, ชีลด์) |
| จุดจ่ายไฟ | M8 ตัวผู้ 4 พิน จำนวน 1 จุด | แรงดันควบคุม DC 24 V (Us), แรงดันโหลด (Up), GND |
| ไฟจ่ายต่อไปยังอุปกรณ์ | M8 ตัวเมีย 4 พิน จำนวน 1 จุด | เอาต์พุตแบบลูปส่งผ่านสำหรับ Fieldbus Box ที่อยู่ติดกัน |
| การเชื่อมต่อสัญญาณ | เต้ารับแบบสกรู M12 | อินพุตช่อง 1 และ 2 (ตัวนับ, เกต, ขึ้น/ลง), แหล่งจ่ายไฟเซนเซอร์เสริม และเอาต์พุตดิจิทัล |
ซีรีส์ B800 ใช้โปรโตคอลฟิลด์บัสอนุกรม RS485 ที่ Beckhoff เป็นกรรมสิทธิ์ โดยหลักแล้วเข้ากันได้กับเครือข่ายคัปปลิงแบบอนุกรม เช่น คัปเปลอร์ IPxxxx-B800 และ IL230x-B800 หากย้ายไปใช้โปรโตคอลสมัยใหม่ เช่น EtherCAT หรือ PROFINET ควรพิจารณาอุปกรณ์เทียบเท่าจากซีรีส์ EP (เช่น EP1518 หรือ EP5101) ตรวจสอบให้แน่ใจว่าคอนโทรลเลอร์มาสเตอร์มีการกำหนดค่าการ์ดอินเทอร์เฟซอนุกรมที่ถูกต้อง เพื่อแยกวิเคราะห์ภาพกระบวนการขนาด 80 บิต (ประกอบด้วยค่าตัวนับ 32 บิตจำนวน 2 ค่า พร้อมคำควบคุม/สถานะ)
เมื่อใช้งานที่ความถี่สูงสุด 100 กิโลเฮิรตซ์ ต้องตรวจสอบให้แน่ใจว่าสายสัญญาณมีชีลด์อย่างเคร่งครัดและแยกออกจากสายมอเตอร์กำลังสูง สาย M12 แบบไม่มีชีลด์มาตรฐานอาจรับสัญญาณรบกวนเหนี่ยวนำ ทำให้เกิดการนับพัลส์เพิ่มขึ้นผิดพลาด นอกจากนี้ โปรดทราบว่าลอจิกการสลับขึ้น/ลงอาศัยสัญญาณฮาร์ดแวร์ที่มีขีดจำกัดความถี่ลดลงเหลือ 2 กิโลเฮิรตซ์ การพยายามสลับทิศทางให้เร็วกว่าค่านี้อาจทำให้จำนวนรีจิสเตอร์ตำแหน่งไม่ตรงกัน
กำหนดอัตราบอดของการสื่อสารแบบอนุกรมผ่านซอฟต์แวร์ KS2000 ก่อนนำไปใช้งานเสมอ โดยค่าเริ่มต้นกำหนดไว้ที่ 38.4 กิโลบอด เมื่อต่อกล่องหลายกล่องแบบเดซี่เชนบนบัส RS485 ต้องติดตั้งตัวต้านทานปลายสาย (120 โอห์ม) ที่โหนดทางกายภาพสุดท้ายของเครือข่าย เพื่อป้องกันการสะท้อนของสัญญาณส่ง โดยเฉพาะเมื่อใช้สายเคเบิลยาวเกิน 100 เมตร
ตัดการเชื่อมต่อแหล่งจ่ายไฟทั้งหมด (แรงดันควบคุม Us และแรงดันโหลด Up) ก่อนติดตั้งหรือถอดขั้วต่อ M8 และ M12 การเชื่อมต่อขณะมีโหลดอาจทำให้เกิดอาร์กทางไฟฟ้า ทำให้ชิ้นส่วนเคาน์เตอร์ภายในที่ไวต่อความเสียหายเสียหาย และทำให้การป้องกันสิ่งแปลกปลอมและน้ำของอุปกรณ์ลดลง
ติดตั้ง Fieldbus Box โดยใช้รูยึดขนาด 3.5 มม. ในตัวจำนวน 2 รู พร้อมอุปกรณ์ยึด M3 ตรวจสอบให้แน่ใจว่าพื้นผิวติดตั้งเรียบ เพื่อป้องกันแรงบิดที่กระทำต่อโครงเครื่องโพลีอะไมด์
ขันขั้วต่อสาย M12 และ M8 ที่เข้าคู่กันทั้งหมดให้แน่นตามค่าแรงบิดที่กำหนด (M12: 0.6 นิวตันเมตร, M8: 0.4 นิวตันเมตร) เพื่อให้มั่นใจว่าซีลกันของเหลวระดับ IP67
จ่ายไฟ DC 24 V ให้พอร์ตจ่ายไฟ M8 และตรวจสอบว่าไฟ LED แสดงสถานะติดสว่าง เพื่อยืนยันวงจรควบคุมภายในทำงานอยู่ก่อนเริ่มการสื่อสารแบบอนุกรม
Global Express Shipping
Returns & Warranty
Manufacturer: BECKHOFF
Product No.: IP1502-B800
Country of origin:เยอรมนี
Product Type: โมดูล I/O ฟิลด์บัส
Payment: T/T, Western Union
Weight: 2000g
Dimensions: 30 มม. x 175 มม. x 26.5 มม.
Shipping port: Xiamen
Warranty: 12 months
