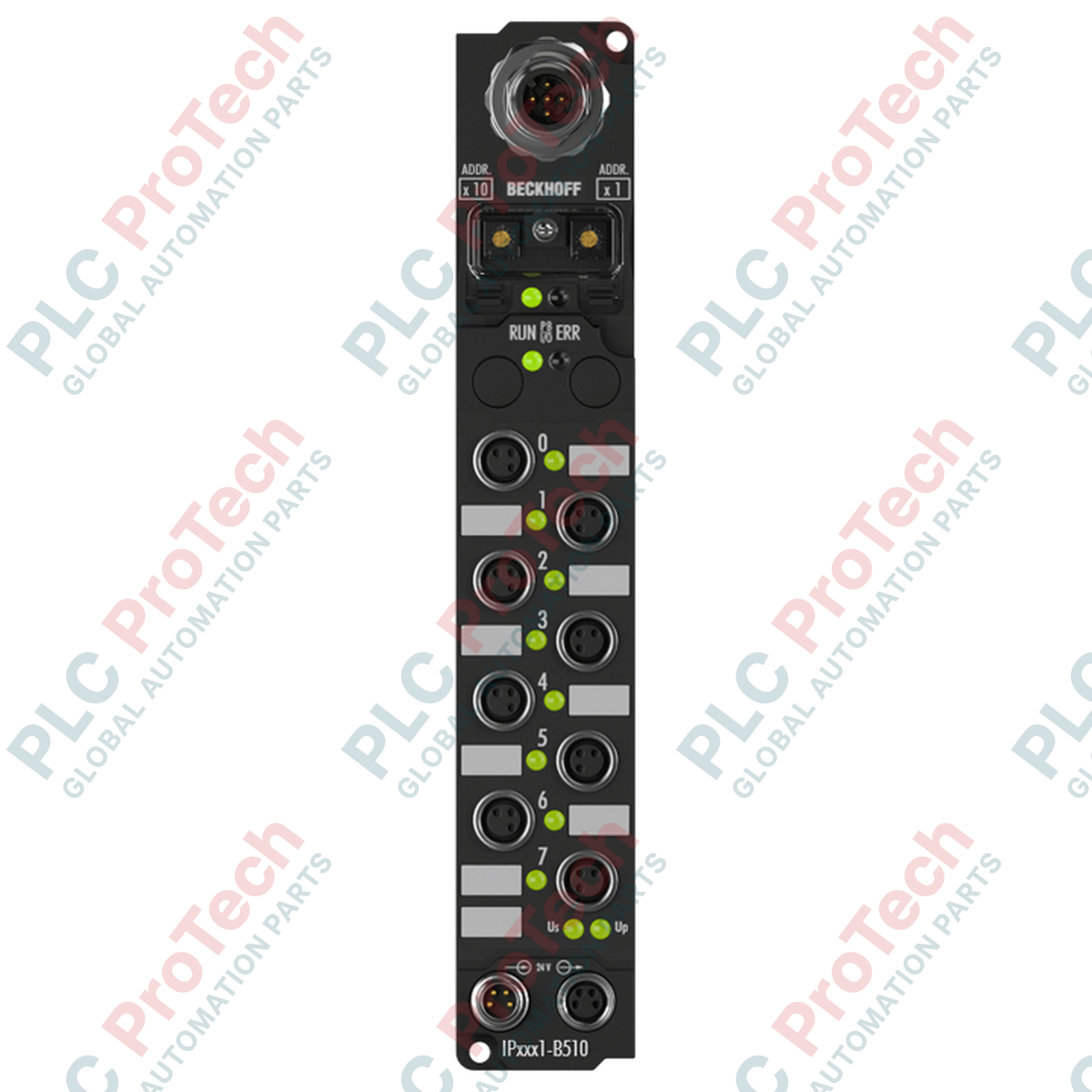

Beckhoff IP2001-B510 กล่อง Fieldbus โมดูลเอาต์พุตดิจิทัล 8 ช่อง

SKU IP2001-B510

มีในสต็อก

12-month warranty
Free returns within 30 days

Manufacturer: BECKHOFF
Product No.: IP2001-B510
Country of origin:เยอรมนี
Product Type: โมดูล I/O Fieldbus
Payment: T/T, Western Union
Weight: 2000g
Dimensions: 210 มม. x 60 มม. x 45 มม.
Shipping port: Xiamen
Warranty: 12 months

คำอธิบาย

ออกแบบมาสำหรับสถาปัตยกรรมระบบอัตโนมัติแบบกระจายศูนย์ Beckhoff IP2001-B510 เชื่อมต่อในระดับภาคสนามโดยตรงผ่านการสื่อสาร CANopen โดยทำหน้าที่เป็น โมดูลเอาต์พุตดิจิทัล 8 ช่อง ที่ออกแบบมาให้ทำงานได้โดยไม่ต้องใช้ตู้ควบคุม Fieldbus Box ที่ทนทานนี้ช่วยให้เชื่อมต่อแอกชูเอเตอร์ดิจิทัลสูงสุดแปดตัวเข้ากับบัสได้โดยตรง ลดความยุ่งยากในการเดินสายและช่วยให้ประมวลผลสัญญาณเฉพาะจุดได้รวดเร็ว ตัวโมดูลบรรจุอยู่ในตัวเรือนโพลีเอไมด์ที่ทนทาน พร้อม ระดับการป้องกัน IP67 จึงทนทานต่อฝุ่นและน้ำได้สูง เหมาะสำหรับติดตั้งโดยตรงบนเครื่องจักรในสภาพแวดล้อมอุตสาหกรรมที่รุนแรง

อุปกรณ์นี้มีอินเทอร์เฟซการเชื่อมต่อ M8 มาตรฐานสำหรับเอาต์พุตดิจิทัลและการจ่ายไฟ รวมถึงการเชื่อมต่อ M12 สำหรับการผสานรวมบัส CANopen การกำหนดค่านี้ช่วยให้หน้าสัมผัสทางไฟฟ้ามีความน่าเชื่อถือและทนต่อแรงสั่นสะเทือน พร้อมรองรับอัตราการถ่ายโอนข้อมูลความเร็วสูงสูงสุด 1 Mbaud และการตรวจจับอัตราบอดอัตโนมัติ แต่ละช่องเอาต์พุตได้รับการออกแบบให้มีการป้องกันไฟฟ้าลัดวงจรแยกจากกัน ช่วยลดเวลาหยุดทำงานของระบบระหว่างเกิดข้อขัดข้องทางไฟฟ้าเฉพาะจุด

คุณสมบัติ

เอาต์พุตดิจิทัล 8 ช่อง: แรงดันไฟฟ้าปกติ 24 V DC พร้อมรองรับโหลดสูงสุด 0.5 A ต่อช่อง
อินเทอร์เฟซบัส CANopen: ผสานรวมเข้ากับระบบโดยตรงผ่านขั้วต่อ M12 แบบ 5 พิน พร้อมรองรับอัตราการส่งข้อมูลสูงสุด 1 Mbaud
การป้องกันไฟฟ้าลัดวงจร: แต่ละช่องสัญญาณมีการป้องกันไฟฟ้าลัดวงจรแยกจากกัน ช่วยจำกัดการแพร่กระจายของข้อขัดข้อง
ตัวเรือน IP67 ที่ทนทาน: โครงสร้างโพลีเอไมด์ (PA6) คุณภาพสูงให้ความทนทานเหนือกว่าต่อความชื้น น้ำมัน และแรงกระแทกทางกายภาพ
การออกแบบแบบกะทัดรัดและแยกส่วน: ช่วยให้ติดตั้งบนเครื่องจักรได้โดยตรงอย่างยืดหยุ่น ทำให้ไม่จำเป็นต้องใช้ตู้ไฟฟ้าเฉพาะจุด
ความสามารถในการวินิจฉัย: รองรับการป้องกันโหนด การป้องกันการทำงานล้มเหลว อุปกรณ์ฉุกเฉิน และการแมป PDO แบบแปรผัน

การใช้งาน

เครื่องจักรประกอบและบรรจุภัณฑ์แบบกระจายศูนย์
ระบบจัดการวัสดุและสายลำเลียงที่มีเส้นทางซับซ้อน
การตรวจสอบแขนกลทางกายภาพของเครื่องมือกลและหุ่นยนต์
สายการผลิตอุตสาหกรรมที่ต้องใช้การควบคุมวาล์วเทอร์มินัลหรือการขับแอคชูเอเตอร์เฉพาะจุด

ข้อมูลจำเพาะทางเทคนิค

พารามิเตอร์ข้อมูลจำเพาะ	ค่า / พิกัด
ผู้ผลิต	Beckhoff
หมายเลขรุ่น	IP2001-B510
ประเภทโมดูล	โมดูลเอาต์พุตดิจิทัล Fieldbus Box
จำนวนเอาต์พุตดิจิทัล	8
แรงดันเอาต์พุตพิกัด	24 V DC (-15% / +20%)
กระแสเอาต์พุตสูงสุด	0.5 A ต่อช่อง (มีระบบป้องกันการลัดวงจรแยกอิสระ)
ขีดจำกัดกระแสไฟฟ้าลัดวงจร	โดยทั่วไป 1.5 A
โปรโตคอลบัส	CANopen
อัตราการถ่ายโอนข้อมูล	10 kbaud ถึง 1 Mbaud (ตรวจจับอัตโนมัติ)
การเชื่อมต่อ I/O	M8 แบบสกรู
การเชื่อมต่ออินเทอร์เฟซบัส	ปลั๊ก M12 5 พิน 1 ชุด
การจ่ายไฟ	ช่องเสียบ M8 ตัวผู้ 4 พิน 1 ช่อง; ปลายทาง: ช่องเสียบ M8 ตัวเมีย 4 พิน 1 ช่อง
การแยกทางไฟฟ้า	แรงดันควบคุม/ฟิลด์บัส: 500 V
อุณหภูมิขณะทำงาน	0 ถึง +55 degC
อุณหภูมิในการจัดเก็บ	-25 ถึง +85 degC
ความทนทานต่อการสั่นสะเทือน/แรงกระแทก	เป็นไปตาม EN 60068-2-6 / EN 60068-2-27
ระดับการป้องกัน	IP65/66/67 (เป็นไปตาม EN 60529)
วัสดุตัวเรือน	โพลีเอไมด์ (PA6)
ขนาด (กว้าง x สูง x ลึก)	30 มม. x 175 มม. x 26.5 มม.
ประเทศต้นกำเนิด	เยอรมนี
น้ำหนักจัดส่ง (คำนวณ)	0.35 กก.
ขนาดบรรจุภัณฑ์ (คำนวณ)	210 มม. x 60 มม. x 45 มม.

การเชื่อมต่อและอินเทอร์เฟซ

ประเภทอินเทอร์เฟซ	ข้อมูลจำเพาะคอนเน็กเตอร์	การจัดสรร / การกำหนดพิน
บัส CANopen	ปลั๊ก M12 5 พิน	พิน 1: ชิลด์ \| พิน 2: V+ \| พิน 3: V- \| พิน 4: CAN_H \| พิน 5: CAN_L
จ่ายไฟเข้า (ต้นทาง)	ช่องเสียบ M8 ตัวผู้ 4 พิน	พิน 1: +24 V DC (ควบคุม Us) \| พิน 2: +24 V DC (โหลด Up) \| พิน 3: GNDs \| พิน 4: GNDp
จ่ายไฟไปยังโมดูลถัดไป	ช่องเสียบ M8 ตัวเมีย 4 พิน	จ่ายแรงดันไฟเลี้ยงควบคุม (Us) และโหลด (Up) ให้กับโมดูลปลายทางถัดไป
เอาต์พุต (ช่อง 1 ถึง 8)	แบบสกรูตัวเมีย M8	การเชื่อมต่อโดยตรงกับแอคชูเอเตอร์ดิจิทัล (สูงสุด 0.5 A ต่อพิน)

ข้อมูลเชิงวิศวกรรมจากการใช้งานจริง

รุ่นทางเลือกและความเข้ากันได้

IP2001-B510 ใช้งานร่วมกับการ์ดมาสเตอร์ CANopen มาตรฐานหรืออินเทอร์เฟซ PLC ใดก็ได้ รวมถึงการ์ด PCI FC5101/FC5102 แบบเนทีฟของ Beckhoff และเทอร์มินัล EtherCAT EL6751 สำหรับการอัปเกรดระบบจากโมดูล IP2001-Bxxx รุ่นเก่า โปรดตรวจสอบให้แน่ใจว่าไฟล์ EDS (Electronic Data Sheet) ของเครือข่ายที่ใช้งานอยู่ตรงกับซอฟต์แวร์รีวิชันเฉพาะใน TwinCAT เพื่อให้สามารถแมป Process Data Object (PDO) สำหรับส่ง 16 รายการและรับ 16 รายการได้อย่างถูกต้อง

ข้อควรระวังในการใช้งานและหมายเหตุทางวิศวกรรม

ใส่ใจเป็นพิเศษกับขีดจำกัดกระแสสะสมของลูปจ่ายไฟ กระแสจ่ายภายในกล่องอยู่ที่ 45 mA แต่ระบบพึ่งพาความสามารถในการจ่ายกระแสของแหล่งจ่ายอินพุตทางกายภาพเป็นอย่างมาก หากวนจ่ายไฟผ่านโมดูลหลายตัวโดยใช้ขั้วต่อ M8 ด้านปลายทาง ตรวจสอบให้แน่ใจว่าโหลดกระแสรวมของทั้ง Us (แรงดันควบคุม) และ Up (แรงดันโหลด) ไม่เกิน 4.0 A เพื่อป้องกันขั้วต่อร้อนเกินไปหรือแรงดันตก ซึ่งอาจทำให้อุปกรณ์บัสปลายทางไม่เสถียร

เคล็ดลับการเริ่มใช้งานและการเดินสาย

ตรวจสอบให้แน่ใจว่าติดตั้งตัวต้านทานปลายสายขนาด 120 โอห์มอย่างถูกต้องที่โหนด CANopen ตัวแรกและตัวสุดท้าย การใช้งานเครือข่ายโดยไม่มีตัวต้านทานปลายสายหรือใช้ค่าการต่อต้านปลายสายไม่ถูกต้อง เป็นสาเหตุหลักของการสื่อสารขาดหายในอัตราบอดสูง ใช้สายทองแดงคู่บิดเกลียวแบบมีชีลด์ที่ได้รับการรับรองเฉพาะสำหรับ CANopen เพื่อป้องกันสัญญาณรบกวนทางแม่เหล็กไฟฟ้าจากโหลดเหนี่ยวนำโดยรอบ

แนวทางการติดตั้ง

คำเตือนสำคัญ: ตัดแหล่งจ่ายไฟหลักและไฟเสริมทั้งหมดก่อนจัดการกับโมดูล ตรวจสอบว่าไม่มีแรงดันตกค้างในสายควบคุม (Us) และสายโหลด (Up) การไม่ตัดไฟทางกายภาพก่อนเชื่อมต่อหรือถอดปลั๊กบัสหรือปลั๊กไฟ อาจทำให้เกิดการอาร์กที่หน้าสัมผัส เฟิร์มแวร์เสียหาย หรือสเตจเอาต์พุตทางกายภาพเสียหายอย่างถาวร

1 ติดตั้งโมดูลให้ราบไปกับโครงเครื่องจักรโดยใช้รูยึดขนาดเส้นผ่านศูนย์กลาง 3.5 มม. จำนวนสองรู ซึ่งออกแบบมาสำหรับสกรู M3 ตรวจสอบให้แน่ใจว่าพื้นผิวยึดเรียบเสมอกัน เพื่อป้องกันแรงตึงทางกายภาพต่อโครงเรือนโพลีเอไมด์

2 ต่อสายเชื่อมต่อเครือข่ายบัส CANopen แบบ M12 โดยตรวจสอบให้แน่ใจว่าร่องกำหนดตำแหน่งตรงกันอย่างสมบูรณ์ก่อนขันปลอกล็อก

3 เชื่อมต่อสายเอาต์พุตดิจิทัล M8 เข้ากับแอกชูเอเตอร์ โดยตรวจสอบให้แน่ใจว่าแหวนแบบเกลียวขันแน่นสนิทเพื่อคงระดับการป้องกัน IP67

4 เชื่อมต่อสายจ่ายไฟกระแสตรง 24 V โดยใช้ซ็อกเก็ต M8 ตัวผู้ด้านต้นทางที่กำหนด และปิดพอร์ตที่ไม่ได้ใช้งานด้วยฝาครอบปิดแบบเปล่าที่มีระดับการป้องกัน IP67

FAQ

กระแสเอาต์พุตสูงสุดที่รองรับต่อช่องคือเท่าใด

IP2001-B510 รองรับกระแสเอาต์พุตสูงสุด 0.5 A ต่อช่อง เอาต์พุตแต่ละช่องมีการป้องกันไฟฟ้าลัดวงจรแยกจากกัน

โมดูลนี้รองรับการตรวจจับอัตราบอดอัตโนมัติหรือไม่

รองรับ โมดูลจะตรวจจับความเร็วการส่งข้อมูล CANopen โดยอัตโนมัติ ตั้งแต่ 10 kbaud ถึง 1 Mbaud

IP2001-B510 ใช้คอนเน็กเตอร์มาตรฐานประเภทใดบ้าง

มีปลั๊ก M12 แบบ 5 พินสำหรับการเชื่อมต่อบัส CANopen คอนเน็กเตอร์แบบขันสกรู M8 สำหรับเอาต์พุตดิจิทัล และช่องเสียบ M8 แบบ 4 พินสำหรับการจ่ายไฟ

Fieldbus Box นี้สามารถติดตั้งโดยไม่ต้องใช้ตู้ไฟฟ้าได้หรือไม่

ได้ ด้วยระดับการป้องกัน IP67 จึงป้องกันฝุ่น ความชื้น และละอองน้ำได้อย่างสมบูรณ์ เหมาะสำหรับติดตั้งโดยตรงกับเครื่องจักร
