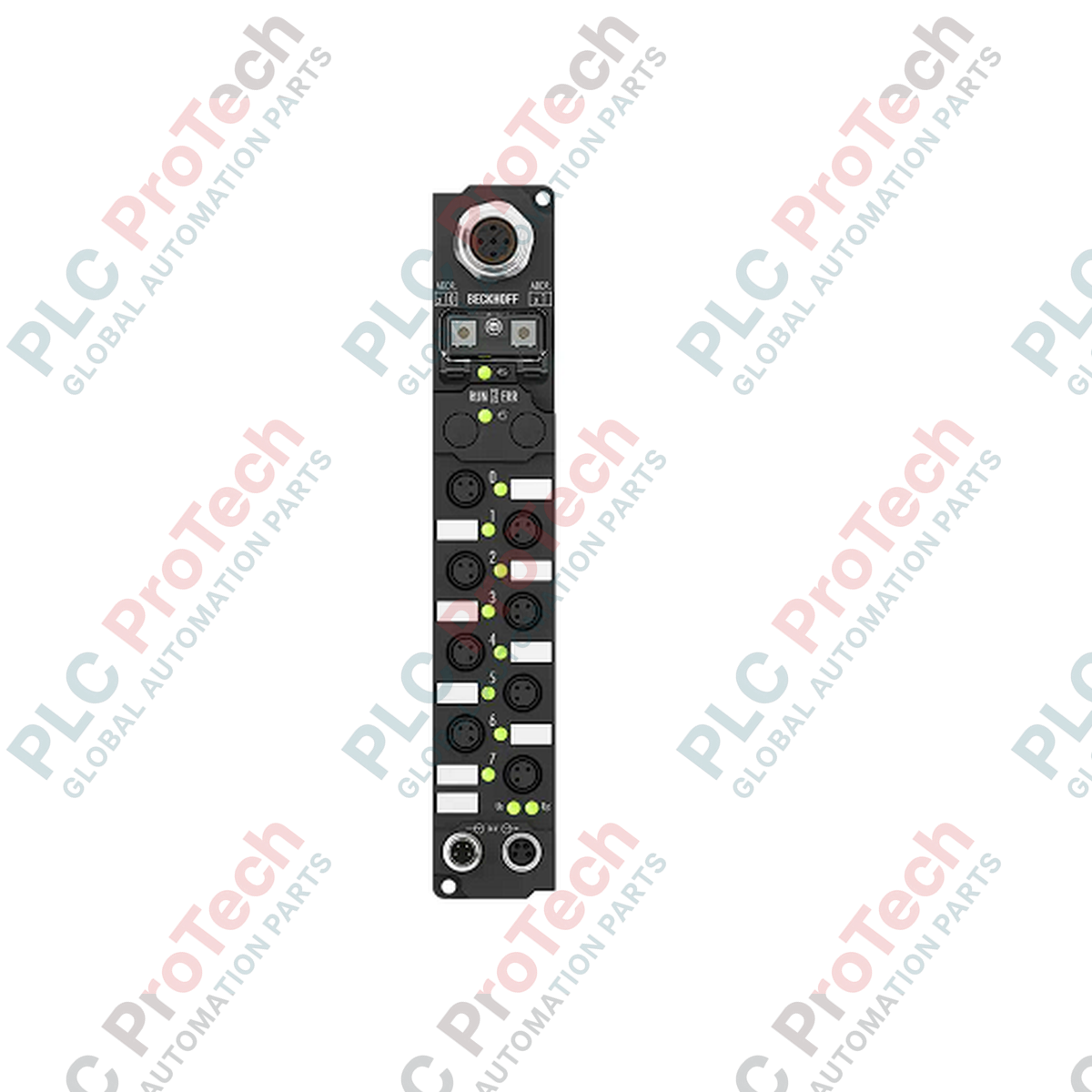

การเก็บข้อมูลและการควบคุมภาคสนามแบบกระจายศูนย์ดำเนินการโดยตรงที่ระดับเครื่องจักรผ่าน Fieldbus Box Beckhoff IP2310-B810 โมดูลแข็งแรงทนทานที่ได้มาตรฐาน IP67 นี้รวมอินพุตดิจิทัล 4 ช่อง และเอาต์พุตดิจิทัล 4 ช่อง ไว้ในอุปกรณ์กะทัดรัดเครื่องเดียว และทำงานผ่านการเชื่อมต่ออนุกรมแบบเพียร์ทูเพียร์ ออกแบบมาให้ทนทานต่อสภาพแวดล้อมอุตสาหกรรมที่รุนแรงโดยไม่ต้องใช้ตู้ป้องกันเพิ่มเติม โดยสื่อสารผ่านโปรโตคอลเปิดที่มีเอกสารกำกับ พร้อมรองรับอัตราบอดที่ปรับเปลี่ยนได้สูงสุด 38.4 kbaud สามารถกำหนดค่าและวิเคราะห์พารามิเตอร์ระบบและสถานะ I/O ได้อย่างราบรื่นด้วยชุดซอฟต์แวร์ KS2000
| ผู้ผลิต | Beckhoff |
|---|---|
| รุ่น / หมายเลขสินค้า | IP2310-B810 |
| จำนวนช่อง | อินพุตดิจิทัล 4 ช่อง + เอาต์พุตดิจิทัล 4 ช่อง |
| อินเทอร์เฟซบัส | ซ็อกเก็ต M12 1 ช่อง, 5 พิน, เข้ารหัสแบบ B |
| อัตราการถ่ายโอนข้อมูล | 9.6 kbaud, 19.2 kbaud, 38.4 kbaud (ค่าเริ่มต้น) |
| เวลาใช้กรองอินพุต | 0.2 มิลลิวินาที |
| แรงดันสัญญาณ "0" | -3 ถึง +5 V |
| แรงดันสัญญาณ "1" | 11 ถึง 30 V (กระแสอินพุต 6 mA, EN 61131-2, ประเภท 2) |
| แรงดันโหลดพิกัด | 24 V DC (-15% / +20%) |
| กระแสเอาต์พุตสูงสุด | 0.5 A ต่อช่อง (ป้องกันการลัดวงจรแยกอิสระ) |
| อินพุตแหล่งจ่ายไฟ | 24 V DC (-15% / +20%) |
| กระแสจ่ายของกล่อง | 45 mA + กระแสเซนเซอร์ (สูงสุด 0.5 A) |
| การแยกทางไฟฟ้า | แรงดันควบคุม/ฟิลด์บัส: มี |
| วัสดุตัวเรือน | PA6 (โพลิเอไมด์) |
| อุณหภูมิในการทำงาน | 0 ถึง +55 องศาเซลเซียส |
| อุณหภูมิในการจัดเก็บ | -25 ถึง +85 องศาเซลเซียส |
| ขนาด (กว้าง x สูง x ลึก) | 30 มม. x 175 มม. x 26.5 มม. |
| น้ำหนัก | 210 g |
| น้ำหนักจัดส่ง (คำนวณ) | 1.0 กก. |
| ประเทศผู้ผลิต | เยอรมนี |
| ข้อมูลอ้างอิงพอร์ต | ประเภทคอนเน็กเตอร์ | การกำหนดฟังก์ชัน |
|---|---|---|
| อินเทอร์เฟซบัส | ซ็อกเก็ต M12, 5 พิน, เข้ารหัสแบบ B | ลิงก์สื่อสารแบบอนุกรม (โปรโตคอลเปิด) |
| จุดป้อนจ่ายไฟ | ซ็อกเก็ต M8 ตัวผู้, 4 พิน | อินพุตแรงดันควบคุม (Us) และแรงดันโหลด (Up) |
| แหล่งจ่ายไฟปลายทาง | เต้ารับ M8 ตัวเมีย 4 พิน | การจ่ายไฟต่อผ่านไปยัง Fieldbus Box ถัดไป |
| อินพุตดิจิทัล (I1 ถึง I4) | การเชื่อมต่อแบบสแนป 8 มม. | เซนเซอร์ 24 V DC พร้อมการกรองสัญญาณ 0.2 ms |
| เอาต์พุตดิจิทัล (O1 ถึง O4) | การเชื่อมต่อแบบสแนป 8 มม. | แอคชูเอเตอร์ วาล์วโซลินอยด์ หรือหลอดไฟสูงสุด 0.5 A |
รุ่นทางเลือกและความเข้ากันได้: IP2310-B810 ใช้การเชื่อมต่อทางกายภาพแบบอนุกรมชนิดจุดต่อจุด หากเปลี่ยนเครือข่ายระบบเป็น EtherCAT หรือ PROFIBUS โมดูลนี้จะไม่สามารถใช้งานร่วมกันโดยตรงได้หากไม่มีกล่องคัปเปลอร์ เมื่อเปลี่ยนเครื่อง IP2310 รุ่นเก่า ให้ตรวจสอบว่าอัตราการส่งข้อมูลอนุกรมเริ่มต้น (อัตราบอด) ตรงกัน ความไม่สอดคล้องกันอาจทำให้การสื่อสารหมดเวลา หรือเฟรมหลุดหายตลอดลูปความยาว 15 เมตร
ข้อผิดพลาดในการใช้งานและหมายเหตุทางวิศวกรรม: แม้เอาต์พุตแต่ละช่องโดยทั่วไปจะป้องกันการลัดวงจรได้ถึง 1.5 A แต่แหล่งจ่ายเซนเซอร์รวมของกล่องมีขีดจำกัดสะสมที่ 0.5 A วิศวกรต้องคำนวณกระแสรวมของเซนเซอร์ที่เชื่อมต่อทั้งสี่ตัว การใช้งานโหลดเหนี่ยวนำโดยไม่มีไดโอดฟลายแบ็กภายนอกรองรับได้ด้วยวงจรแคลมป์ภายใน แต่การสั่งงานคอยล์ที่มีความเหนี่ยวนำสูงบ่อยเกินไปอาจก่อให้เกิดความเค้นทางความร้อนเฉพาะจุดในพื้นที่ปิดที่มีอุณหภูมิแวดล้อมใกล้ 55 degC
เคล็ดลับการเริ่มใช้งานและการเดินสาย: เพื่อให้การสื่อสารที่ 38.4 kbaud บนสายระยะไกลมีความน่าเชื่อถือ ให้ใช้เฉพาะสายทองแดงแบบมีชีลด์สองชั้นที่มีพื้นที่หน้าตัดอย่างน้อย 2 x 0.25 mm² ต่อชีลด์เข้ากับกราวด์ที่ด้านตัวควบคุมมาสเตอร์ หลีกเลี่ยงการเดินสายเซนเซอร์ M8 ขนานกับสายเอาต์พุตของไดรฟ์ความถี่แปรผันแรงดันสูง (VFD) เพื่อป้องกันสัญญาณรบกวนข้ามกันบนสายอินพุตดิจิทัลที่มีเวลา 0.2 ms
คำเตือนสำคัญอย่างยิ่ง: ความปลอดภัยต้องมาก่อน
ต้องแยกและตัดพลังงานจากสายจ่ายไฟเสริม (Us) และแรงดันโหลด (Up) ทั้งสองเส้นอย่างสมบูรณ์ก่อนติดตั้ง ทำความสะอาด หรือเปลี่ยนการเชื่อมต่อ M8/M12 การไม่ปฏิบัติตามขั้นตอนนี้อาจทำให้เกิดอาร์กชั่วขณะ เซนเซอร์ขัดข้อง หรือสถานะของแอคชูเอเตอร์ภาคสนามเปลี่ยนแปลงโดยไม่คาดคิด
ติดตั้งโมดูลบนพื้นผิวโครงเครื่องจักรที่เรียบ โดยใช้รูยึดในตัว 2 รู ขนาดเส้นผ่านศูนย์กลาง 3.5 มม. ซึ่งออกแบบมาสำหรับสกรู M3 มาตรฐาน ห้ามใช้แรงบิดขันเกิน 0.8 Nm เพื่อป้องกันไม่ให้เปลือกโพลีเอไมด์แตกร้าว
ตรวจสอบให้แน่ใจว่าการซีลระดับ IP67 ยังคงสมบูรณ์ โดยเสียบและขันขั้วต่อคู่ M8 และ M12 ทั้งหมดให้แน่น ขันด้วยมือจนรู้สึกถึงแรงต้านของซีล จากนั้นหมุนต่ออีก 1/4 รอบ
ติดตั้งฝาครอบพลาสติกป้องกันบนเต้ารับแบบสแนป 8 มม. หรือเต้ารับ M8 ที่ไม่ได้ใช้งาน เพื่อคงระดับการป้องกันสภาพแวดล้อม (IP65/66/67)
