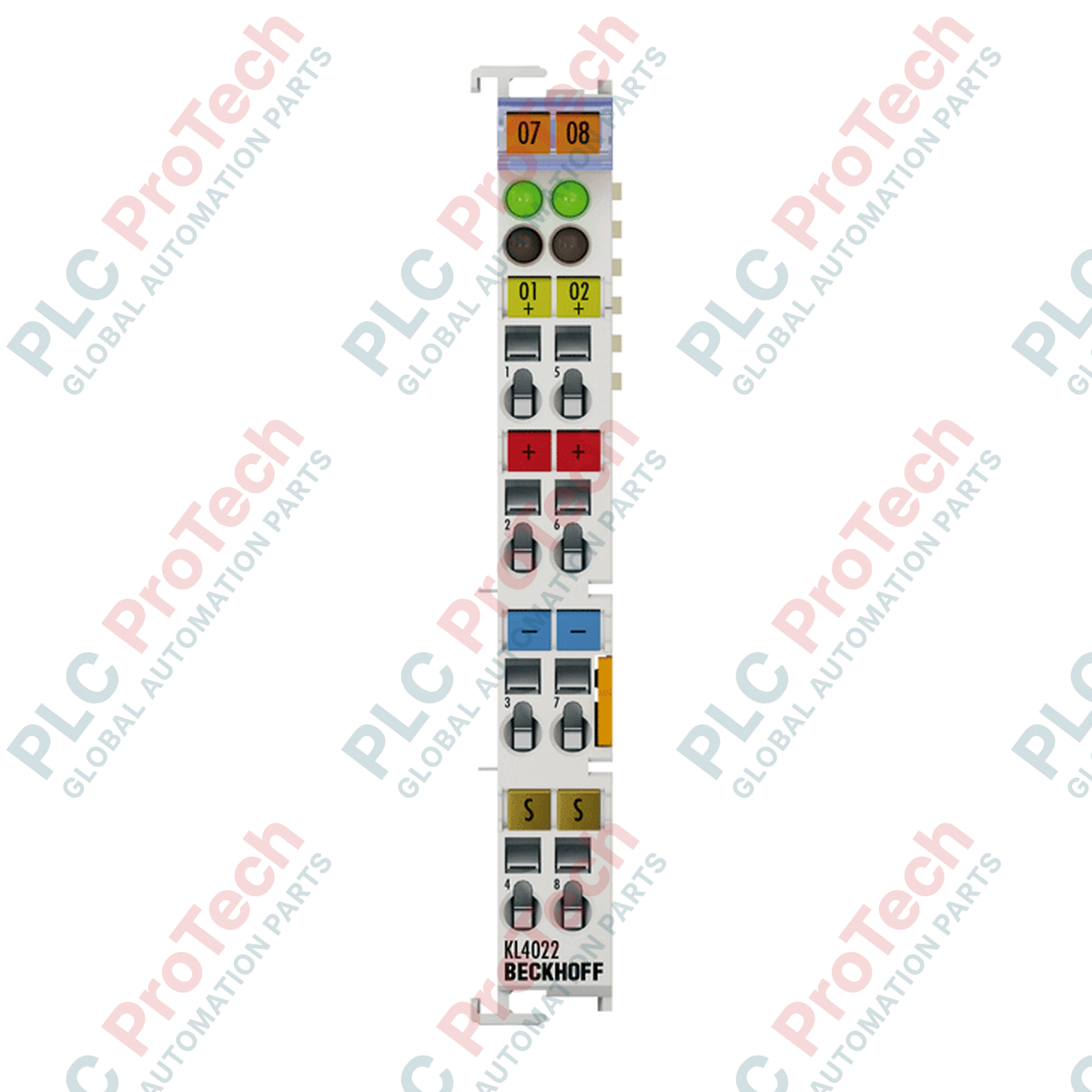

Beckhoff KL4022 Bus Terminal โมดูลเอาต์พุตแอนะล็อก 2 ช่อง

SKU KL4022

มีในสต็อก

12-month warranty
Free returns within 30 days

Manufacturer: BECKHOFF
Product No.: KL4022
Origin เยอรมนี
Product Type: โมดูลเอาต์พุตแบบแอนะล็อก
Payment: T/T, Western Union
Weight: 1.0 kg
Shipping port: Xiamen
Warranty: 12 months

Product Description

คำอธิบาย

ออกแบบมาเพื่อผสานรวมเข้ากับเครือข่าย K-bus มาตรฐาน Beckhoff KL4022 ช่วยให้ประมวลผลสัญญาณควบคุมวงจรกระแสได้อย่างแม่นยำสูง เทอร์มินัลนี้แปลงค่าดิจิทัล 12 บิตจากตัวควบคุมระบบอัตโนมัติเป็นเอาต์พุตกระแสแอนะล็อกแบบแยกวงจรภายในช่วงมาตรฐาน 4 ถึง 20 mA โทโพโลยีแบบซิงเกิลเอนด์ ตัวเครื่องกะทัดรัด และเวลาแฝงในการแปลงต่ำ ทำให้อุปกรณ์นี้เหมาะอย่างยิ่งสำหรับการควบคุมแอกชูเอเตอร์ในอุตสาหกรรม การกำหนดตำแหน่งวาล์ว และการกำหนดค่าค่าเซตพอยต์ของชุดขับมอเตอร์

คุณสมบัติ

การกำหนดค่าเอาต์พุตแอนะล็อกแบบสองช่องสัญญาณ โดยใช้สถาปัตยกรรมกราวด์ร่วมแบบซิงเกิลเอนด์
การแปลงดิจิทัลเป็นแอนะล็อกแบบ 12 บิตที่แข็งแกร่ง ให้ความแม่นยำของวงจรที่เชื่อถือได้
การแยกทางไฟฟ้าที่มีความสมบูรณ์สูง 500 V ระหว่าง K-bus ภายในและสัญญาณภาคสนาม
ลำดับการแปลงภายในที่รวดเร็ว โดยมีเวลาประมวลผลทั่วไป 1.5 มิลลิวินาที
การจ่ายพลังงานอย่างมีประสิทธิภาพโดยใช้หน้าสัมผัสแหล่งจ่ายไฟ 24 V DC ในแบ็กเพลน

การใช้งาน

ตัวกำหนดตำแหน่งวาล์วสัดส่วนแบบนิวแมติกไฟฟ้าและไฮดรอลิกไฟฟ้า
ค่าอ้างอิงความถี่และความเร็วสำหรับอินเวอร์เตอร์ความถี่และชุดขับความเร็วแปรผัน (VSD)
อินเทอร์เฟซเครื่องมือวัดระบบ SCADA แบบกระจายและการควบคุมกระบวนการ
การป้อนกลับของตัวควบคุมวงจรหม้อไอน้ำอุตสาหกรรมและอุปกรณ์ทำความร้อน

ข้อมูลจำเพาะทางเทคนิค

พารามิเตอร์	ค่า / พิกัด
ผู้ผลิต	Beckhoff Automation
หมายเลขรุ่น	KL4022
ช่วงสัญญาณ	4 ถึง 20 mA
จำนวนช่องสัญญาณ	2
ความละเอียด	12 บิต
อิมพีแดนซ์โหลด	น้อยกว่า 500 โอห์ม
เวลาแปลงสัญญาณ	ประมาณ 1.5 มิลลิวินาที
ความคลาดเคลื่อนของเอาต์พุต	น้อยกว่า +/- 0.1% (เทียบกับค่าเต็มสเกล)
แหล่งจ่ายไฟ	24 V DC ผ่านหน้าสัมผัสแหล่งจ่ายไฟ (หรือ 15 V DC ผ่านเทอร์มินัลจ่ายไฟ KL9515)
การใช้กระแสของ K-Bus	โดยทั่วไป 75 mA
การแยกทางไฟฟ้า	500 V (K-bus / แรงดันสัญญาณ)
อุณหภูมิในการทำงาน	-25 ถึง +60 องศาเซลเซียส
อุณหภูมิในการจัดเก็บ	-40 ถึง +85 องศาเซลเซียส
ความชื้นสัมพัทธ์	95% ไม่ควบแน่น
ประเทศผู้ผลิต	เยอรมนี
น้ำหนัก	ประมาณ 80 กรัม
น้ำหนักจัดส่ง (คำนวณ)	0.25 กก.

การเชื่อมต่อและอินเทอร์เฟซ

จุดต่อเทอร์มินัล	การกำหนดสัญญาณ	คำอธิบาย
1	OUT 1	เอาต์พุตแอนะล็อกช่อง 1 (+)
5	0V (1)	กราวด์ช่องเอาต์พุตแอนะล็อก 1 (-)
2	OUT 2	เอาต์พุตแอนะล็อกช่อง 2 (+)
6	0V (2)	กราวด์ช่องเอาต์พุตแอนะล็อก 2 (-)
3	+24 V	การเชื่อมต่อหน้าสัมผัสแหล่งจ่ายไฟ (+24 V DC)
7	0 V	การเชื่อมต่อหน้าสัมผัสแหล่งจ่ายไฟ (0 V DC)
4	ชีลด์	จุดสัมผัสชีลด์ (เชื่อมต่อกับราง DIN)
8	ชีลด์	จุดสัมผัสชีลด์ (เชื่อมต่อกับราง DIN)

ข้อมูลเชิงลึกด้านวิศวกรรมเชิงประจักษ์

รุ่นทางเลือกและความเข้ากันได้

KL4022 ใช้ระบบสื่อสารแบ็กเพลน K-bus รุ่นเก่าของ Beckhoff หากเปลี่ยนไปใช้โครงสร้างพื้นฐาน EtherCAT รุ่นที่เทียบเท่าโดยตรงคือ EL4022 โปรดทราบว่าเทอร์มินัลซีรีส์ EL ใช้ E-bus และไม่สามารถติดตั้งร่วมกับคัปเปลอร์ซีรีส์ KL มาตรฐาน (เช่น BK9000, BK3120) ได้หากไม่มีคัปเปลอร์แปลง E-bus/K-bus แบบแอ็กทีฟ

ข้อผิดพลาดในการใช้งานและหมายเหตุทางวิศวกรรม

เนื่องจาก KL4022 เป็นเทอร์มินัลแบบปลายเดี่ยวที่ใช้ลูปกราวด์ภายในร่วมกัน สัญญาณรบกวนที่แทรกเข้าสู่จุดอ้างอิงสัญญาณ 0 V บนลูปหนึ่ง อาจทำให้เกิดครอสทอล์กหรือการเลื่อนออฟเซ็ตในช่องสัญญาณรอง สำหรับการติดตั้งภาคสนามที่มีความต่างศักย์กราวด์มาก ต้องติดตั้งแบริเออร์ปรับสภาพสัญญาณแบบแยกวงจรระหว่าง KL4022 กับแอคชูเอเตอร์ปลายทาง เพื่อป้องกันการเสื่อมสภาพของลูป

เคล็ดลับการเริ่มใช้งานและการเดินสาย

ตรวจสอบให้แน่ใจว่าการเข้าปลายชิลด์ถูกต้อง จุดต่อเทอร์มินัล 4 และ 8 เชื่อมต่อกับรางยึด เพื่อให้มั่นใจว่าการป้องกันสัญญาณรบกวนมีประสิทธิภาพเพียงพอ ต้องเชื่อมต่อราง DIN มาตรฐานขนาด 35 มม. เข้ากับจุดต่อลงดินของตู้ควบคุมส่วนกลางด้วยสายถักทองแดงที่มีอิมพีแดนซ์ต่ำ ตรวจสอบให้แน่ใจว่าหน้าสัมผัสจ่ายไฟ K-bus ได้รับไฟ 24 V DC อย่างเพียงพอ แรงดันไฟฟ้าที่ลดลงต่ำกว่า 18 V DC จะทำให้เกิดข้อผิดพลาดในการแปลงหรือสัญญาณแจ้งความขัดข้องของเทอร์มินัลภายใน TwinCAT

แนวทางการติดตั้ง

คำเตือนสำคัญอย่างยิ่ง: อันตรายจากไฟฟ้า

แยกและล็อกเอาต์แหล่งจ่ายไฟทั้งหมดของระบบก่อนเสียบหรือถอดส่วนประกอบ K-bus การดัดแปลงโครงสร้างทางกายภาพหรือชุดเทอร์มินัลขณะที่ยังมีไฟอยู่ อาจทำให้เกิดแรงดันกระชาก ส่งผลให้วงจรขับบัสภายในหรือหน้าสัมผัสเทอร์มินัลเสียหาย

ติดตั้งเทอร์มินัลบนราง DIN ขนาด 35 มม. (EN 60715) โดยเลื่อนช่องด้านหลังของเทอร์มินัลเข้ากับตัวนำรางจนแถบล็อกส่งเสียงคลิก

จัดแนวเทอร์มินัลในแนวข้างให้ตรงกับบล็อก Bus Terminal ที่อยู่ติดกัน เพื่อให้ข้อต่อลิ้นและร่องเข้าประกบกัน และสร้างการสัมผัสทางไฟฟ้าอย่างต่อเนื่องผ่านหน้าสัมผัสทองคำที่ติดตั้งด้านข้าง

เสียบสายเคเบิลสำหรับการเชื่อมต่อภาคสนามเข้ากับคอนเน็กเตอร์แบบสปริงแคลมป์โดยใช้ไขควงอุตสาหกรรมที่เหมาะสม คลายกลไกเพื่อยึดการเชื่อมต่อสายไฟให้แน่น

เชื่อมต่อชิลด์ของลูปแอนะล็อกโดยตรงเข้ากับหน้าสัมผัส 4 หรือ 8 เพื่อให้มั่นใจว่ามีการต่อลงดินผ่านโครงสร้างราง DIN โดยตรง

Shipping & Returns

Global Express Shipping

Standard Delivery: 4–6 business days via DHL, FedEx, and UPS.
Express Dispatch: Same-day dispatch for in-stock orders placed before 2:00 PM (GMT+8).
Worldwide Coverage: Serving over 150 countries.

Returns & Warranty

30-Day Guarantee: Returns accepted for in-stock products in original, factory-sealed packaging.
12-Month Warranty: Every industrial component is backed by our technical warranty.

FAQ

ความแตกต่างสำคัญระหว่างโมดูล KL4022 และ EL4022 คืออะไร

KL4022 ทำงานบนโปรโตคอลแบ็กเพลน K-bus สำหรับบัสคัปเปลอร์รุ่นคลาสสิก ขณะที่ EL4022 สื่อสารผ่าน E-bus สำหรับเครือข่าย EtherCAT ทั้งสองโมดูลไม่สามารถติดตั้งบนแถบเทอร์มินัลเดียวกันได้หากไม่มีเทอร์มินัลตัวแปลงเฉพาะ

เทอร์มินัลนี้ต้องใช้แหล่งจ่ายไฟแบบลูปภายนอกสำหรับสัญญาณกระแสหรือไม่

KL4022 รับพลังงานจากจุดสัมผัสจ่ายไฟ 24 V DC ในตัว หากจุดสัมผัสจ่ายไฟไม่ได้รับพลังงาน หรือจำเป็นต้องแยกวงจร คุณต้องใส่เทอร์มินัลจ่ายไฟ เช่น KL9100 หรือ KL9200 ไว้ทางซ้ายติดกัน

ความละเอียด 12 บิตแสดงภายในซอฟต์แวร์คอนโทรลเลอร์อย่างไร

ค่า 12 บิตจะถูกโหลดลงในรีจิสเตอร์ 16 บิตในรูปแบบจำนวนเต็มจัดชิดด้านซ้าย ส่วนบิตที่มีนัยสำคัญต่ำสุดอีก 4 บิตจะถูกละเลยโดยตัวแปลงดิจิทัลเป็นแอนะล็อกภายใน

ช่องเอาต์พุตทั้งสองช่องของ KL4022 มีการแยกทางไฟฟ้าจากกันหรือไม่

ไม่ ทั้งสองช่องใช้กราวด์อ้างอิงภายในร่วมกัน (0 V) และเป็นแบบซิงเกิลเอนด์ อย่างไรก็ตาม ทั้งสองช่องแยกทางไฟฟ้าจากวงจรลอจิก K-bus ได้สูงสุด 500 V
