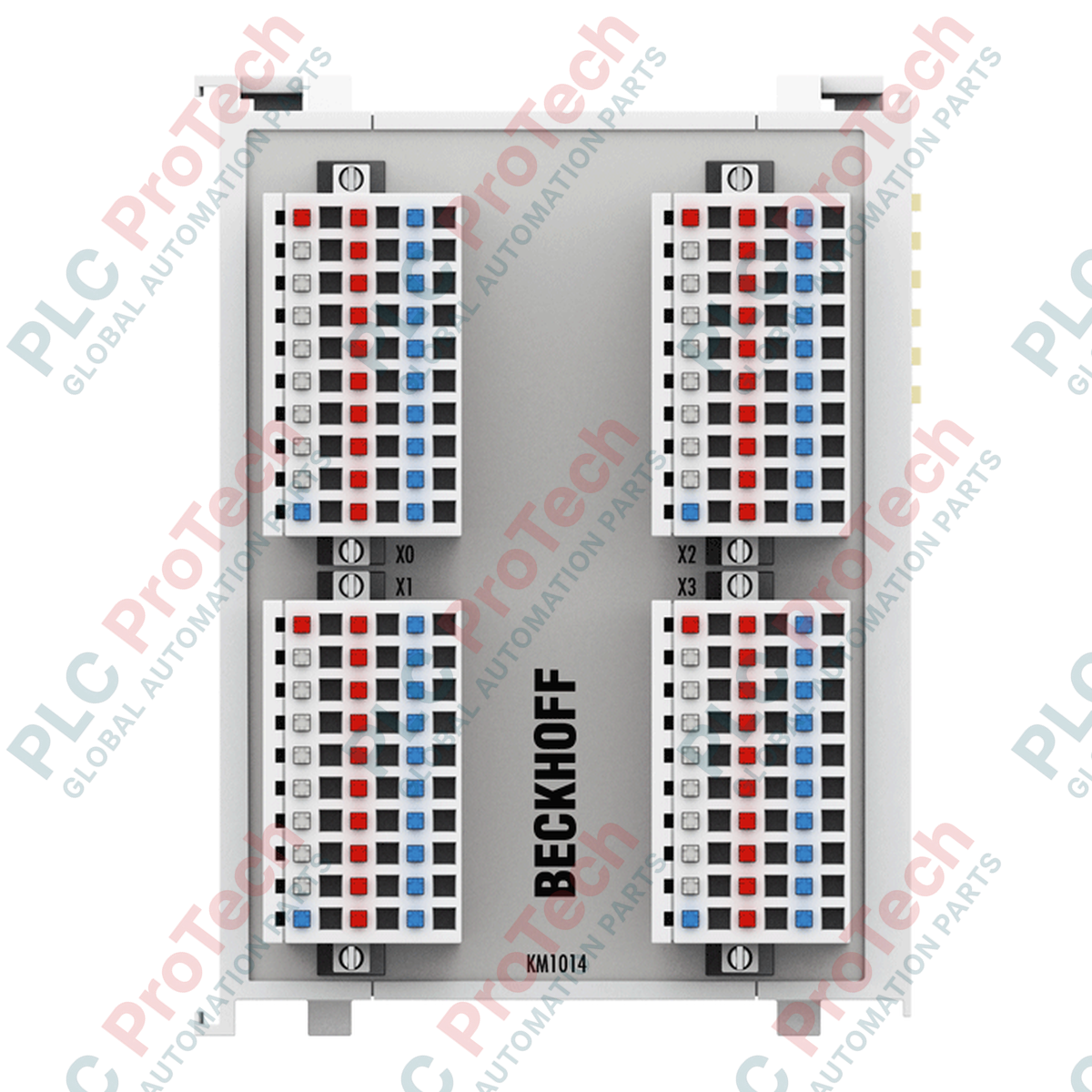

โมดูลอินพุตดิจิทัลความหนาแน่นสูง 32 ช่อง BECKHOFF KM1014-0000

ภาพรวมผลิตภัณฑ์

 KM1014-0000 (KM1014-0000) เป็นโมดูล Bus Terminal อินพุตดิจิทัลความหนาแน่นสูงที่มีอินพุตดิจิทัล 32 ช่อง ออกแบบมาสำหรับตู้ควบคุมที่ประหยัดพื้นที่ โดยทำงานที่แรงดันพิกัดมาตรฐาน 24 VDC และแต่ละช่องอินพุตมีตัวกรองอินพุตความเร็วสูง 0.2 มิลลิวินาที เพื่อรับการเปลี่ยนแปลงของสัญญาณความเร็วสูงได้อย่างน่าเชื่อถือ

โมดูลนี้ใช้งานอย่างแพร่หลายในสายการผลิตปริมาณมาก ระบบคัดแยก และเซลล์ประกอบที่ซับซ้อน ซึ่งต้องประมวลผลข้อมูลภาคสนามแบบไบนารีจำนวนมหาศาล เช่น สวิตช์ตรวจจับระยะ เซนเซอร์ตรวจจับตำแหน่งปลายทาง และสถานะปุ่มกดพร้อมกัน ด้วยการบรรจุอินพุตอิสระ 32 ช่องไว้ในรูปแบบกะทัดรัดที่มีความกว้าง 75 มม. ชิ้นส่วนนี้จึงใช้พื้นที่บนรางได้อย่างคุ้มค่า ช่วยให้การจัดวางระบบควบคุมง่ายขึ้น และลดต้นทุนโครงสร้างโดยรวม ขณะเดียวกันยังคงการแยกสัญญาณอย่างเข้มงวดเพื่อลดเวลาหยุดทำงานของระบบ

รูปแบบฮาร์ดแวร์และการกำหนดค่าอินเทอร์เฟซ

รุ่น KM1014-0000 จัดส่งมาในรูปแบบโมดูลขั้วต่อฐาน  ที่ไม่มีบล็อกขั้วต่อ โดยเฉพาะ การกำหนดค่านี้ช่วยให้ผู้วางระบบสามารถเลือกอินเทอร์เฟซการเชื่อมต่อภาคสนามที่ตรงตามความต้องการของตนได้อย่างยืดหยุ่น ไม่ว่าจะเป็นปลั๊กมาตรฐานแบบ 1 สาย แถบ LED แสดงสถานะในตัว หรือรูปแบบการจ่ายไฟให้เซนเซอร์แบบ 3 สายขั้นสูง

สถาปัตยกรรมของขั้วต่อแบ่งออกเป็นการจัดแมปแบบ 4 x 8 ช่อง โดยนำเสนอความกว้างรวม 32 บิตโดยตรงในภาพกระบวนการของ K-bus ขั้วต่อนี้ทำงานได้โดยไม่ต้องใช้สวิตช์กำหนดแอดเดรสฮาร์ดแวร์หรือการกำหนดค่าเพิ่มเติม จึงสามารถผสานรวมเข้ากับชุดแร็ก PLC มาตรฐานของ Beckhoff ผ่านแบ็กเพลนในตัวได้ทันที

ข้อมูลจำเพาะทางเทคนิค

คำถามที่พบบ่อยเกี่ยวกับผลิตภัณฑ์

KM1014-0000 และ KM1014-0001 แตกต่างกันในด้านการทำงานอย่างไร

KM1014-0000 คือโมดูลอิเล็กทรอนิกส์พื้นฐานที่จัดส่งโดยไม่มีเทอร์มินัลบล็อกแบบปลั๊กอินด้านหน้า ส่วน KM1014-0001 มีชุดขั้วต่อแบบ 1 สายมาตรฐานที่จำเป็นสำหรับการต่อสัญญาณภาคสนามทั้ง 32 จุดได้ทันที

สามารถเชื่อมต่อเซนเซอร์ Type 3 เข้ากับโมดูลเทอร์มินัลอินพุต Type 1 นี้ได้หรือไม่

KM1014-0000 สอดคล้องอย่างเคร่งครัดกับคุณลักษณะ EN 61131-2 Type 1 ซึ่งหมายความว่าใช้กระแสไฟที่เหมาะสมที่สุด 5 mA ที่ 24 VDC แม้สวิตช์ตรวจจับระยะใกล้มาตรฐานจำนวนมากจะใช้งานร่วมกันได้ในลักษณะย้อนหลัง แต่ควรตรวจสอบเอกสารข้อมูลของเซนเซอร์เสมอ เพื่อยืนยันว่าข้อกำหนดกระแสยึดขั้นต่ำรองรับโดยโปรไฟล์อินพุต Type 1

เหตุใดโมดูลรุ่นนี้โดยเฉพาะจึงระบุว่าไม่มีหน้าสัมผัสจ่ายไฟภายใน

แตกต่างจากเทอร์มินัล KL มาตรฐานที่มีความกว้าง 12 มม. ซึ่งส่งจ่ายไฟภาคสนามลงไปตามชุดผ่านแถบโลหะด้านข้าง โมดูล KM1014-0000 ความหนาแน่นสูงรับไฟสำหรับวงจรลอจิกภายในจาก K-bus เท่านั้น ต้องจ่ายไฟให้เซนเซอร์ภาคสนามโดยตรงผ่านขั้วต่อปลั๊กภายนอก

แนวทางการติดตั้งทางกลและการเดินสายภาคสนาม

• การประกอบปลั๊กและการเข้าปลายสาย: เนื่องจาก KM1014-0000 ไม่มีชุดปลั๊กที่บรรจุมาให้ ให้จัดหาเทอร์มินัลบล็อกแบบปลั๊กอินของ Beckhoff ที่เหมาะสมก่อนเริ่มประกอบหน้างาน ปอกสายไฟภาคสนามให้มีความยาวตรง 8 มม. ใส่ตัวนำไฟฟ้าแบบเส้นแข็งหรือสายเคเบิลอ่อนที่มีพื้นที่หน้าตัดระหว่าง 0.08 ถึง 1.5 มม² เข้าในช่องเสียบของขั้วต่อปลั๊ก โดยใช้เครื่องมือปากแบนมาตรฐานเพื่อกดสปริงยึดภายใน

• การยึดทางกลกับราง DIN: เลื่อนตัวเรือนโมดูลในแนวตั้งเข้ากับราง DIN มาตรฐานขนาด 35 มม. ที่สอดคล้องตาม EN 60715 จนสลักล็อกในตัวเข้าที่อย่างแน่นหนา ใช้ช่องคู่และระบบกุญแจในตัวเพื่อจัดแนวและเชื่อมต่อโมดูลเข้าด้วยกันด้านข้างกับส่วนประกอบ K-bus ที่อยู่ติดกัน การเชื่อมต่อทางกลนี้มีความสำคัญต่อการรักษาแนวสายสื่อสารให้คงที่ภายใต้การสั่นสะเทือนรุนแรงระหว่างการทำงาน

• ข้อควรพิจารณาด้านความร้อนสำหรับความหนาแน่นสูง: อินพุต 32 ช่องที่ติดตั้งชิดกันก่อให้เกิดการคายความร้อนเฉพาะจุดเมื่อมีการจ่ายไฟให้หลายช่องพร้อมกันที่ 30 VDC ติดตั้งชุดประกอบในแนวตั้งเพื่อส่งเสริมการไหลเวียนอากาศตามธรรมชาติผ่านช่องระบายอากาศของตัวเรือน ตรวจสอบให้อุณหภูมิภายในตู้ควบคุมอยู่ระหว่าง 0 ถึง +55 deg C และแยกอุปกรณ์กำลังสูงที่ก่อให้เกิดความร้อนออกจากบริเวณแร็ก I/O
