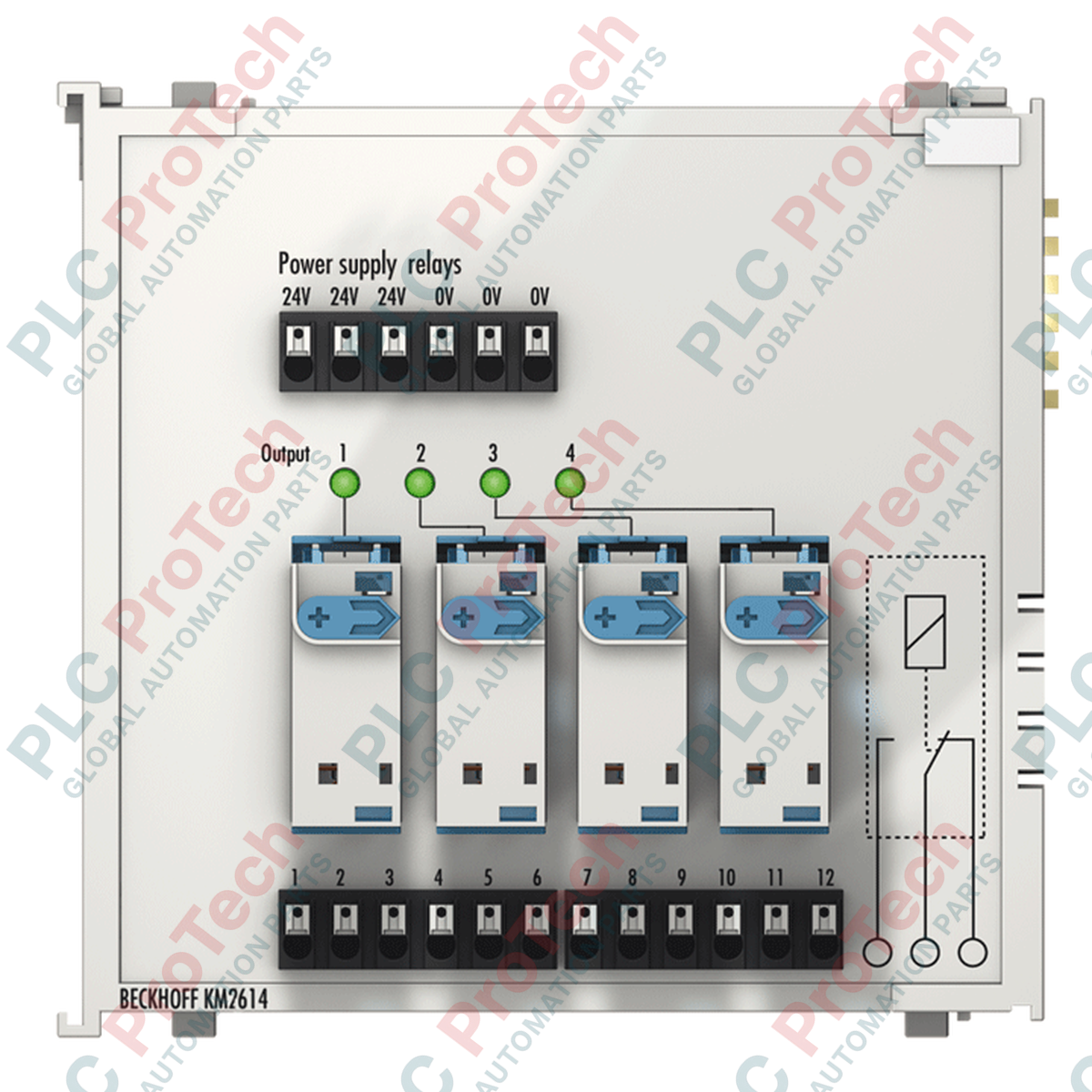

Beckhoff KM2614 โมดูลขั้วต่อบัส

ภาพรวมผลิตภัณฑ์

Beckhoff KM2614 เป็นเทอร์มินัลเอาต์พุตรีเลย์กำลังสูง 4 ช่องจากซีรีส์ K-bus ซึ่งออกแบบมาโดยเฉพาะสำหรับการสวิตช์โหลดโดยตรงในงานระบบอัตโนมัติในอาคารและงานอุตสาหกรรมหนัก ต่างจากรีเลย์สัญญาณมาตรฐาน KM2614 มาพร้อม หน้าสัมผัสสับเปลี่ยน (SPDT) ที่รองรับกระแส 16 A ที่ 250 V AC คุณสมบัติเด่นของโมดูลนี้คือสวิตช์ ควบคุมด้วยมือ/อัตโนมัติในตัวสำหรับรีเลย์แต่ละตัว ช่วยให้เจ้าหน้าที่บำรุงรักษาสามารถสลับเอาต์พุตด้วยตนเองระหว่างการทดสอบหรือการเริ่มใช้งานระบบ โดยไม่จำเป็นต้องสั่งงานผ่านซอฟต์แวร์ PLC

การกำหนดค่าทางเทคนิค

KM2614 ผสานความสามารถในการสวิตช์กระแสสูงเข้ากับความยืดหยุ่นของการควบคุมด้วยมือ จึงเป็นอุปกรณ์สำคัญสำหรับการควบคุมเครื่องจักรเฉพาะที่

• การควบคุมรีเลย์กระแสสูง: แต่ละช่องจากทั้งหมดสี่ช่องรองรับกระแสสูงสุด 16 A ทำให้สามารถสวิตช์วงจรไฟส่องสว่าง ปั๊ม หรือคอนแทคเตอร์ HVAC ได้โดยตรง
• การควบคุมด้วยมือ: รีเลย์แต่ละตัวมีสวิตช์จริงสำหรับการทำงานแบบควบคุมด้วยมือ/อัตโนมัติ คุณสมบัตินี้มีประโยชน์อย่างยิ่งระหว่างการติดตั้งหน้างาน ช่วยให้ช่างเทคนิคตรวจสอบการเชื่อมต่อทางไฟฟ้า หรือบังคับให้เอาต์พุตอยู่ในสถานะ "เปิด" เพื่อการทดสอบ โดยไม่ต้องมีการสื่อสารจากตัวควบคุมส่วนกลาง
• การสวิตช์ที่ทนทาน: ออกแบบมาให้รองรับกระแสกระชากเริ่มต้นสูง รวมถึงโหลดหลอดไฟที่ใช้บัลลาสต์อิเล็กทรอนิกส์ (กระแสเริ่มต้นสูงสุด 25 A)
• การแยกทางไฟฟ้า: ให้การแยก 1.5 kV ระหว่างลอจิก K-bus กับศักย์ไฟฟ้าภาคสนาม ช่วยป้องกันสัญญาณรบกวนทางไฟฟ้าและแรงดันกระชากชั่วขณะจากแหล่งจ่าย AC ได้ในระดับสูง

ข้อมูลจำเพาะทางเทคนิค

คำถามที่พบบ่อย

การใช้งานหลักของสวิตช์ควบคุมด้วยมือ/อัตโนมัติคืออะไร?

การควบคุมด้วยมือใช้เป็นหลักระหว่างการเริ่มใช้งานระบบและการบำรุงรักษา ช่วยให้ผู้ปฏิบัติงานทดสอบโซนไฟส่องสว่างหรือคอนแทคเตอร์มอเตอร์ด้วยตนเองได้ในขณะที่ PLC ออฟไลน์หรืออยู่ระหว่างการซ่อมบำรุง นอกจากนี้ยังเป็นทางเลือกสำรองด้านความปลอดภัยที่สำคัญสำหรับการทดสอบเมื่อสงสัยว่ามีข้อผิดพลาดในการสื่อสารบนเครือข่ายฟิลด์บัส

ฉันสามารถสวิตช์โหลดเหนี่ยวนำ เช่น มอเตอร์ ด้วยเทอร์มินัลนี้ได้หรือไม่?

ได้ แต่ต้องคำนึงถึงการลดพิกัดกระแสสำหรับโหลดเหนี่ยวนำ แม้ว่ารีเลย์จะรองรับ 16 A สำหรับโหลดความต้านทาน แต่ควรตรวจสอบให้แน่ใจว่ากระแสกระชาก/กระแสเริ่มต้นของโหลดเหนี่ยวนำไม่เกินความสามารถของหน้าสัมผัสรีเลย์ สำหรับมอเตอร์ขนาดใหญ่ ควรใช้เทอร์มินัลนี้ควบคุมคอยล์ของคอนแทคเตอร์ภายนอกที่มีขนาดใหญ่กว่า

PLC ทราบได้อย่างไรว่ารีเลย์อยู่ในโหมดควบคุมด้วยมือ?

KM2614 เป็นเทอร์มินัลเอาต์พุตมาตรฐาน PLC จะยังคงส่งสถานะที่สั่งการไปยังโมดูลต่อไป หากผู้ปฏิบัติงานสลับรีเลย์ไปที่ "ควบคุมด้วยมือ" รีเลย์จะไม่สนใจสัญญาณจาก PLC แนวปฏิบัติที่ดีคือควรตรวจสอบสถานะของระบบผ่านเซ็นเซอร์ป้อนกลับ หากการยืนยันว่ามีการใช้การควบคุมด้วยมือมีความสำคัญต่อระบบตรรกะด้านความปลอดภัย

การผสานรวมทางวิศวกรรมและแนวทางปฏิบัติที่ดีที่สุดในการใช้งาน

• การจัดการกระแสเริ่มต้น: เมื่อควบคุมชุดหลอด LED หรือหลอดฟลูออเรสเซนต์ขนาดใหญ่ที่ใช้บัลลาสต์อิเล็กทรอนิกส์ กระแสเริ่มต้นอาจสูงกว่ากระแสขณะทำงานอย่างมาก KM2614 รองรับกระแสเริ่มต้น 25 A ซึ่งเพียงพอสำหรับวงจรไฟส่องสว่างเชิงพาณิชย์มาตรฐานส่วนใหญ่
• การแยกสายไฟ: เนื่องจากเทอร์มินัลนี้สวิตช์แรงดัน 250 V AC ควรแยกสายไฟกำลัง 230 V ออกจากสาย K-bus/สัญญาณแรงดันต่ำภายในตู้ควบคุมทางกายภาพอย่างเคร่งครัด เพื่อป้องกัน EMI
• ข้อควรพิจารณาด้านความร้อน: เมื่อใช้งานที่ 16 A ต่อช่อง เทอร์มินัลอาจเกิดความร้อนระหว่างการทำงานต่อเนื่องภายใต้โหลดสูง ควรตรวจสอบให้แน่ใจว่าตู้มีการไหลเวียนอากาศที่เหมาะสม และหลีกเลี่ยงการติดตั้ง KM2614 ชิดกับโมดูลอื่นที่ก่อให้เกิดความร้อน หากทำได้
• การบำรุงรักษาหน้าสัมผัส: แม้รีเลย์จะได้รับการจัดอันดับให้รองรับ $1 \times 10^6$ รอบการสวิตช์ทางไฟฟ้า แต่โหลดเชิงกล เช่น มอเตอร์ขนาดใหญ่ จะทำให้หน้าสัมผัสสึกหรอเร็วขึ้น หากต้องสวิตช์โหลดมากกว่าสองสามครั้งต่อนาที ควรพิจารณาใช้โซลิดสเตตรีเลย์ (SSR) ภายนอกที่ขับด้วย KM2614
