โครงสร้างพื้นฐานระบบความหนาแน่นสูง

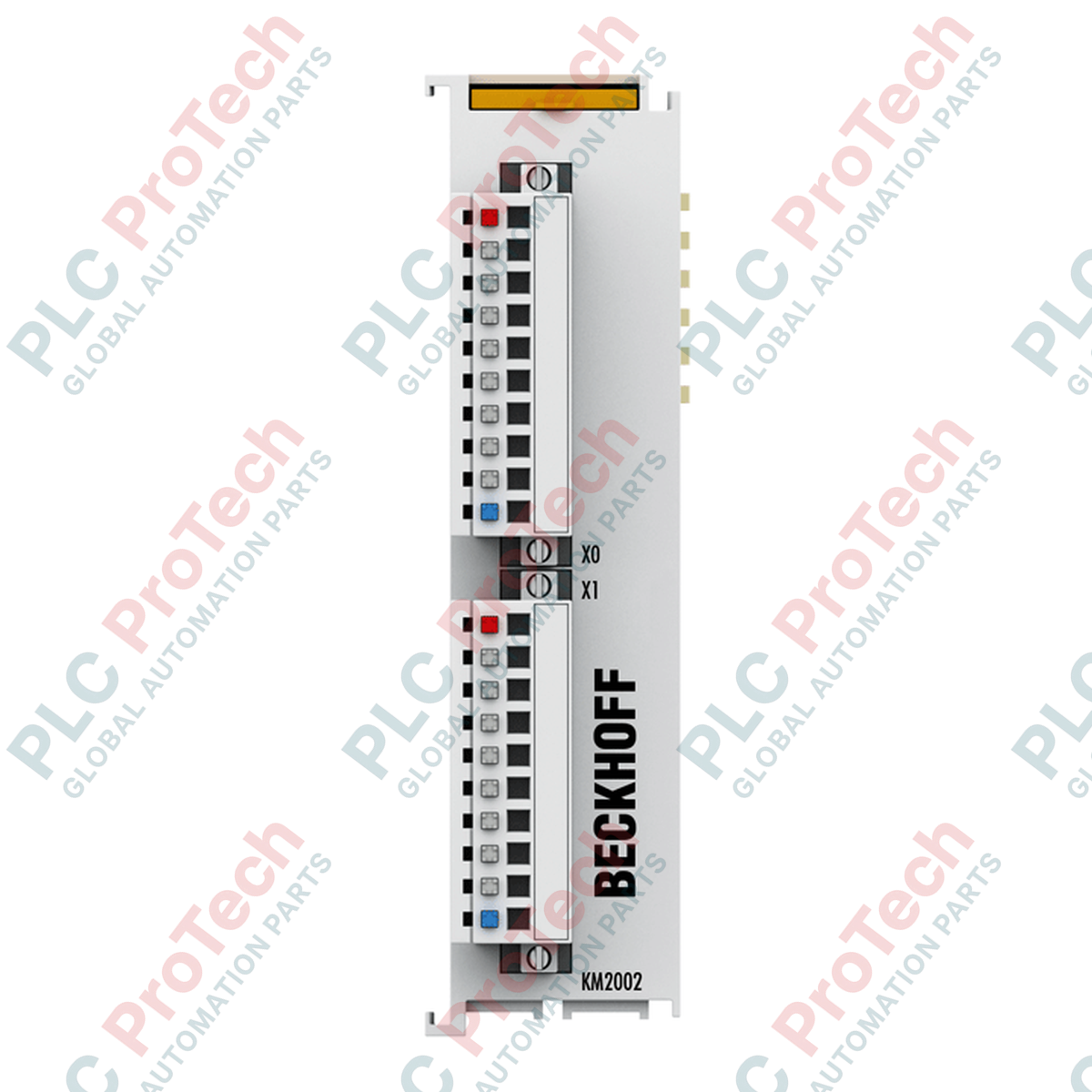

 Beckhoff KM2002-0000 (KM2002-0000) คือโมดูล Bus Terminal เอาต์พุตดิจิทัล 16 ช่องความหนาแน่นสูง ซึ่งได้รับการออกแบบภายในระบบ I/O ขนาดกะทัดรัดของ Beckhoff โมดูลนี้ติดตั้งใช้งานในตู้ควบคุมที่มีพื้นที่จำกัด สายการบรรจุภัณฑ์ความเร็วสูง เครื่องประกอบชิ้นส่วนอิเล็กทรอนิกส์ และระบบคัดแยกแบบรวมศูนย์ โดยทำหน้าที่เป็นสะพานเชื่อมระหว่างชั้นประมวลผลดิจิทัลกับแอคชูเอเตอร์ภาคสนาม ด้วยการรวมช่องเอาต์พุตอิสระ 16 ช่องไว้ในโครงสร้างโมดูลกว้าง 26.5 มม. เดียว ฮาร์ดแวร์จึงเพิ่มประสิทธิภาพการใช้พื้นที่ I/O ภายในตู้ควบคุมไฟฟ้า พร้อมเชื่อมต่อโดยตรงกับเครือข่ายแบ็กเพลน K-bus มาตรฐาน

สถาปัตยกรรมการแยกทางไฟฟ้าและการสวิตช์แบบโซลิดสเตต

โมดูลกระจายเส้นทางควบคุมแบบไบนารีทั้ง 16 เส้นทางไปยังบล็อกเทอร์มินัลแบบเสียบได้อิสระสองบล็อก โดยบล็อกขั้วต่อแต่ละบล็อกควบคุมเมทริกซ์ 8 ช่อง โมดูลนี้สร้างขึ้นด้วยสวิตช์โซลิดสเตตที่ออกแบบมาเพื่อสลับศักย์ไฟฟ้า 24 VDC โดยช่องเอาต์พุตแต่ละช่องรองรับกระแสพิกัดต่อเนื่อง 0.5 A โมดูลมีการแยกทางไฟฟ้าแบบกัลวานิกครบถ้วนที่ 500 V ระหว่างส่วนประกอบลอจิก K-bus ภายในกับศักย์ไฟฟ้าภาคสนามภายนอก เพื่อปกป้องวงจรประมวลผลต้นทางที่ไวต่อสัญญาณจากแรงดันกระชากชั่วขณะในอุตสาหกรรม เอาต์พุตโซลิดสเตตแต่ละช่องป้องกันการลัดวงจร มีการป้องกันแรงดันย้อนกลับในตัว และรองรับขีดจำกัดการสลายพลังงานเหนี่ยวนำต่ำกว่า 150 mJ ต่อช่อง

ตารางเมทริกซ์ประสิทธิภาพทางเทคนิค

ตารางเมทริกซ์ตระกูลโมดูล

การวินิจฉัยทางอุตสาหกรรมและคำถามที่พบบ่อย

ขั้นตอนการแก้ไขปัญหาเบื้องต้นมีอะไรบ้าง หากช่องสัญญาณที่อยู่ติดกันหลายช่องมีแรงดันลดลงเหลือ 0 V เมื่อทำงานที่โหลดเต็ม

การปิดช่องสัญญาณทั้งหมดพร้อมกันบ่งชี้ว่าเกิดการทริปจากโอเวอร์โหลดทางความร้อนหรืออยู่ในสถานะลัดวงจรที่กำลังทำงาน KM2002-0000 มีระบบป้องกันการลัดวงจรทางอิเล็กทรอนิกส์ภายใน ซึ่งจำกัดกระแสให้ต่ำกว่า 2 A ในสภาวะขัดข้อง ให้ถอดคอนเน็กเตอร์สายไฟภาคสนามแบบเสียบได้ออก แล้ววัดโหลดความต้านทานข้ามสายแอ็กชูเอเตอร์ที่ขัดข้อง หากความต้านทานของสายต่ำกว่า 48 โอห์ม ให้ค้นหาและแก้ไขคอยล์ภาคสนามที่ลัดวงจรหรือสายเคเบิลที่ถูกหนีบ ก่อนเสียบปลั๊กคอนเน็กเตอร์กลับเข้าที่

เหตุใดโมดูลนี้จึงระบุการใช้กระแสเป็นศูนย์สำหรับหน้าสัมผัสจ่ายไฟ

ตัวเรือนฐาน KM2002-0000 ไม่ได้ใช้หน้าสัมผัสใบมีดจ่ายไฟด้านข้างภายในแบบมาตรฐานเพื่อถ่ายโอนศักย์ไฟภาคสนาม 24 VDC ลงไปตามชุดราง DIN แต่ต้องเดินสายศักย์ขับแอ็กชูเอเตอร์ 24 VDC โดยตรงเข้ากับพินจ่ายไฟเฉพาะที่อยู่บนคอนเน็กเตอร์สายไฟด้านหน้าแบบเสียบได้ เพื่อจ่ายพลังงานให้กับกลุ่มสวิตช์ 8 ช่องแต่ละกลุ่ม

ช่องสัญญาณโซลิดสเตต 0.5 A นี้สามารถสั่งงานชุดแมนิโฟลด์วาล์วนิวแมติก Size 3 ขนาดใหญ่โดยตรงได้หรือไม่

ได้ หากกระแสคงค้างขณะทำงานของคอยล์โซลินอยด์นิวแมติกต่ำกว่า 0.5 A ที่ 24 VDC อย่างต่อเนื่อง ซึ่งเทียบเท่ากับกำลังโหลดต่อเนื่องสูงสุด 12 W สำหรับโซลินอยด์ขนาดใหญ่สำหรับงานหนักหรือคอยล์คอนแทคเตอร์เชิงกลที่มีกระแสกระชากขณะเริ่มทำงานหรือมีพีกการคายพลังงานเหนี่ยวนำเข้าใกล้เกณฑ์พลังงานตัดวงจร 150 mJ ให้ติดตั้งไดโอดฟลายแบ็กภายนอกแบบขนานกับโหลด เพื่อป้องกันการเสื่อมสภาพก่อนเวลาอันควรของสวิตช์โซลิดสเตตของโมดูล

แนวทางการทดสอบเดินระบบและการติดตั้ง

• การจัดแนวบล็อกแบบเสียบได้และการเข้าปลายตัวนำ: เมื่อต่อสายภาคสนาม ให้ปอกฉนวนของตัวนำแต่ละเส้นออกพอดี 8 มม. กลไกแคลมป์สายรองรับตัวนำแบบแกนเดี่ยวหรือแบบตีเกลียวขนาด 0.08 ถึง 1.5 มม² สอดตัวนำเข้าไปในจุดต่อจนสุด และตรวจสอบว่าสปริงคลิปยึดสายไว้อย่างแน่นหนา เมื่อติดตั้งบล็อกปลั๊กเข้ากับด้านหน้าของโมดูล ให้ดันตรงเข้าไปจนหูล็อกเชิงกลดีดเข้าที่

• การต่อลงกราวด์ราง DIN และการประกอบแบบอินเตอร์ล็อก: ยึดโมดูลในแนวตั้งเข้ากับราง DIN TS35 มาตรฐานขนาด 35 มม. ตรวจสอบให้แน่ใจว่ารางนำด้านข้างแบบช่องและเดือยคู่ล็อกเข้ากับอุปกรณ์ I/O ที่อยู่ติดกันอย่างแน่นหนา ยืนยันว่าราง DIN เชื่อมต่อกับแผ่นกราวด์หลักของตู้ที่มีอิมพีแดนซ์ต่ำ เพื่อให้เครือข่ายกรองภายในสามารถระบายสัญญาณรบกวนแม่เหล็กไฟฟ้าความถี่สูงออกได้

• การจัดการช่องระบายอากาศและระยะห่างภายในตู้: โมดูลความหนาแน่นสูงนี้มีระดับการป้องกัน IP20 และต้องติดตั้งภายในตู้ควบคุมอุตสาหกรรมที่สะอาดและควบคุมความชื้น รักษาระยะว่างเหนือและใต้ชุดโมดูลให้โล่งอย่างน้อย 30 มม. หากเอาต์พุตทั้ง 16 ช่องทำงานพร้อมกันที่โหลดเต็ม 0.5 A ภายใต้สภาวะอุณหภูมิแวดล้อมภายนอกสูง โปรดตรวจสอบให้แน่ใจว่าการระบายอากาศด้วยพัดลมระบายความร้อนแบบแอ็กทีฟช่วยรักษาอุณหภูมิภายในตู้ให้ต่ำกว่าขีดจำกัดการทำงานที่ 55 deg C
