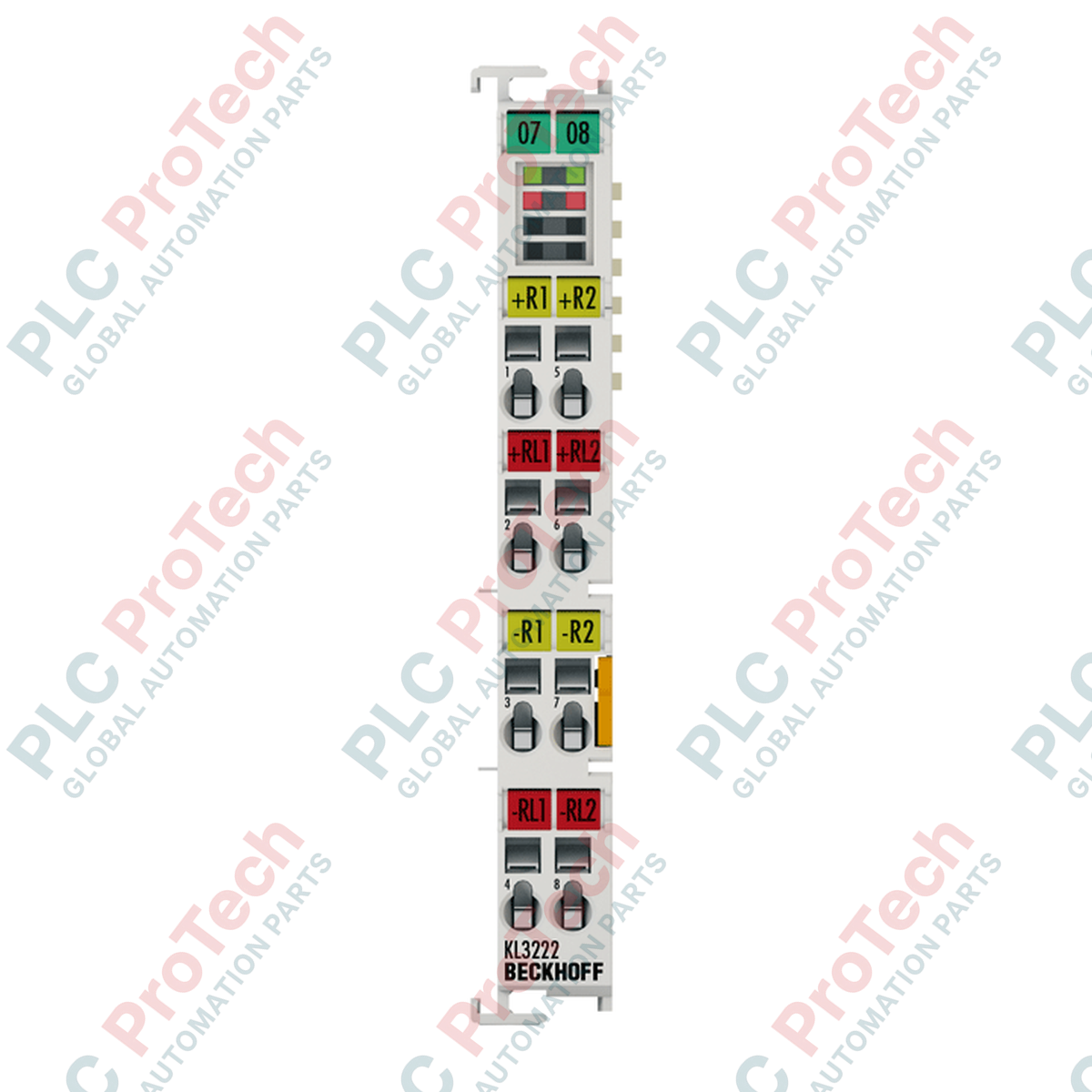

Beckhoff KS3222 ขั้วต่อบัส อินพุตแอนะล็อก 2 ช่อง

SKU KS3222

มีในสต็อก

12-month warranty
Free returns within 30 days

Manufacturer: BECKHOFF
Product No.: KS3222
Country of origin:เยอรมนี
Product Type: โมดูลอินพุตแบบแอนะล็อก
Payment: T/T, Western Union
Weight: 70g
Dimensions: 12 มม. x 100 มม. x 68 มม.
Shipping port: Xiamen
Warranty: 12 months

คำอธิบาย

การเก็บข้อมูลการวัดอุณหภูมิความแม่นยำสูงในสภาพแวดล้อมระบบอัตโนมัติทางอุตสาหกรรมดำเนินการโดย Beckhoff KS3222 โดยตรง ซึ่งเป็นเทอร์มินัลอินพุตแอนะล็อก 2 ช่องที่ออกแบบมาสำหรับเซนเซอร์แบบความต้านทาน Beckhoff KS3222 ช่วยให้เชื่อมต่อเทอร์โมมิเตอร์แบบความต้านทานได้โดยตรง รวมถึงเซนเซอร์ Pt100, Pt1000, Ni100 และ Ni1000 โดยใช้ เทคโนโลยีการเชื่อมต่อแบบ 4 สาย ที่มีความเสถียรสูงเพื่อขจัดข้อผิดพลาดจากความต้านทานของสาย เทอร์มินัลนี้มีระดับการเดินสายแบบเสียบได้ จึงสะดวกต่อการบำรุงรักษาสำหรับตู้ควบคุมแบบโมดูลาร์ที่ใช้ระบบ Beckhoff K-bus พร้อมด้วยการตรวจจับวงจรเปิดในตัวและตัวกรอง 50 Hz โดยเฉพาะ โมดูลนี้จึงรับประกันความสมบูรณ์ของสัญญาณและการแปลงอุณหภูมิความละเอียดสูงที่เชื่อถือได้ในสภาพแวดล้อมอุตสาหกรรมที่สมบุกสมบัน

คุณสมบัติ

อินพุตแบบสองช่อง: รองรับเซนเซอร์วัด RTD หรือความต้านทานอิสระสองตัว
ระดับการเดินสายแบบเสียบได้: ตัวเรือนซีรีส์ KS ช่วยให้เสียบบล็อกขั้วต่อที่เดินสายไว้ล่วงหน้าเข้าและถอดออกได้ง่าย เพื่อการเริ่มใช้งานและบำรุงรักษาอย่างรวดเร็ว
เทคโนโลยีการเชื่อมต่อแบบ 4 สาย: ลดข้อผิดพลาดในการวัดจากความต้านทานของสาย เพื่อความแม่นยำสูงขึ้นเมื่อใช้สายเคเบิลระยะไกล
รองรับเซนเซอร์หลากหลาย: เชื่อมต่อโดยตรงกับการวัด Pt100, Pt200, Pt500, Pt1000, Ni100, Ni120, Ni1000, KTY และโพเทนชิออมิเตอร์
การแปลงเป็นดิจิทัลความละเอียดสูง: ให้ความละเอียด 0.01 degC ต่อหลัก โดยมีเวลาแปลงค่าทั่วไปที่รวดเร็วเพียง 50 ms
การแยกทางไฟฟ้าที่แข็งแรง: ให้การแยกทางไฟฟ้า 500 V ระหว่าง K-bus และช่องสัญญาณ
ได้รับการรับรองสำหรับพื้นที่อันตราย: เครื่องหมาย ATEX Zone 2 Ex (II 3 G Ex nA IIC T4 Gc) สำหรับสภาพแวดล้อมที่มีความเสี่ยงต่อการระเบิด

การใช้งาน

การควบคุมอุณหภูมิอย่างแม่นยำ: การอบชุบ การแปรรูปพลาสติก และการตรวจติดตามเตาอุตสาหกรรม
วิศวกรรมกระบวนการ: โรงงานแปรรูปสารเคมีที่ต้องใช้การเก็บข้อมูลอุณหภูมิที่ผ่านการรับรอง ATEX
ระบบ HVAC และระบบอัตโนมัติด้านสภาพภูมิอากาศ: การตรวจติดตามสภาพแวดล้อมในศูนย์ข้อมูลและสถานที่จัดเก็บ
วิศวกรรมเครื่องกล: การตรวจวัดอุณหภูมิแบบรวมสำหรับขดลวดมอเตอร์ ตลับลูกปืน และระบบไฮดรอลิก

ข้อมูลจำเพาะทางเทคนิค

พารามิเตอร์	ข้อมูลจำเพาะ
ผู้ผลิต	Beckhoff
รุ่น	KS3222
จำนวนอินพุต	2
เทคโนโลยี / การเชื่อมต่อ	การเชื่อมต่อแบบ 4 สาย
แหล่งจ่ายไฟ	ผ่าน K-bus
การใช้กระแสของ K-Bus	โดยทั่วไป 60 mA
เซนเซอร์ที่รองรับ	Pt100, Pt200, Pt500, Pt1000, Ni100, Ni120, Ni1000, KTY, ความต้านทาน (10 โอห์ม ถึง 1.2/5 กิโลโอห์ม)
ช่วงการวัด (Pt)	-200 ถึง +850 องศาเซลเซียส
ช่วงการวัด (Ni)	-60 ถึง +250 องศาเซลเซียส
เวลาแปลงค่า	โดยทั่วไป 50 มิลลิวินาที
กระแสวัด	โดยทั่วไป 0.5 mA
ความละเอียด	0.01 องศาเซลเซียสต่อหลัก
ค่าความคลาดเคลื่อนในการวัด	0.1 องศาเซลเซียส ที่อุณหภูมิแวดล้อม 40 องศาเซลเซียส (4 สาย, Pt100, ตัวกรอง 50 Hz)
การแยกทางไฟฟ้า	500 V (K-bus / แรงดันสัญญาณ)
ความกว้างบิตของภาพกระบวนการ	อินพุต: ข้อมูล 2 x 16 บิต (ควบคุม/สถานะ 2 x 8 บิต เป็นตัวเลือก)
การวินิจฉัย	การตรวจจับวงจรเปิด / สายขาด
อุณหภูมิในการทำงาน	0 ถึง +55 องศาเซลเซียส (ไม่มีการควบแน่น, ความชื้นสัมพัทธ์ 95%)
อุณหภูมิในการจัดเก็บ	-25 ถึง +85 องศาเซลเซียส
ระดับการป้องกัน	IP20
มาตรฐานรับรอง	CE, UL, ATEX (II 3 G Ex nA IIC T4 Gc)
วัสดุตัวเครื่อง	โพลีคาร์บอเนต, ติดตั้งบนราง DIN (35 มม., EN 60715)
ขนาด (กว้าง x สูง x ลึก)	12 มม. x 100 มม. x 68 มม.
น้ำหนักสุทธิ	0.07 กก.
น้ำหนักจัดส่ง	2.00 กก.

ข้อมูลจำเพาะการเชื่อมต่อสายไฟ

วิธีการเชื่อมต่อ	แคลมป์สปริงแบบถอดเสียบได้ (ทำงานด้วยไขควง)
พื้นที่หน้าตัดสายไฟแกนเดี่ยว	0.08 ถึง 1.5 มม² (AWG 28 ถึง 16)
พื้นที่หน้าตัดสายไฟแบบตีเกลียว	0.08 ถึง 1.5 มม² (AWG 28 ถึง 16)
พื้นที่หน้าตัดสายไฟแบบฝอยละเอียด	0.14 ถึง 1.5 มม² (AWG 26 ถึง 16)
ความยาวการปอกสาย	9 ถึง 10 มม.
กระแสโหลดสูงสุดของหน้าสัมผัสกำลัง	10 A

ข้อมูลเชิงลึกทางวิศวกรรมจากการใช้งานจริง

รุ่นทางเลือกและความเข้ากันได้

KS3222 มีฟังก์ชันเหมือนกับ Beckhoff KL3222 มาตรฐานทุกประการ ความแตกต่างหลักอยู่ที่อินเทอร์เฟซการเชื่อมต่อ: KS3222 มีระดับการเดินสายแบบถอดเสียบได้ ทำให้สามารถถอดขั้วต่อเทอร์มินัลออกได้โดยยังคงการเดินสายภาคสนามไว้ ช่วยลดเวลาหยุดทำงานระหว่างการเปลี่ยนโมดูลทางกายภาพ เทอร์มินัลนี้ต้องใช้แบ็กเพลน K-bus มาตรฐาน และสามารถใช้งานร่วมกับ Bus Coupler ซีรีส์ BK หรือ BC ของ Beckhoff ได้อย่างราบรื่น โดยไม่ต้องแก้ไขโค้ด PLC หรือการกำหนดค่า TwinCAT

ข้อควรระวังในการใช้งานและหมายเหตุทางวิศวกรรม

เพื่อให้ได้ค่าที่อ่านด้วยความแม่นยำสูงถึง 0.01 องศาเซลเซียส กระแสวัดจะถูกจำกัดไว้ที่ค่าทั่วไปต่ำ 0.5 mA การออกแบบนี้มีความสำคัญต่อการลด ความร้อนสะสมในตัวเอง ของเซนเซอร์ RTD มวลต่ำ (เช่น Pt100) ภายในตัวกลาง อย่างไรก็ตาม เนื่องจากกระแสวัดมีค่าต่ำ เส้นทางสัญญาณจึงไวต่อสัญญาณรบกวนทางแม่เหล็กไฟฟ้าความถี่สูงมากขึ้น เมื่อเดินสาย RTD ผ่านรางเคเบิลเดียวกับชุดขับความถี่แปรผัน (VFD) หรือโหลดเหนี่ยวนำสูง ต้องใช้สายคู่บิดเกลียวมีชีลด์ (STP) เพื่อป้องกันการเสื่อมคุณภาพของสัญญาณ

เคล็ดลับการเริ่มเดินระบบและการเดินสาย

เมื่อกำหนดค่า KS3222 ภายใต้ TwinCAT (2.x หรือ 3.x) ต้องจับคู่ประเภทเซนเซอร์ให้ตรงกับการตั้งค่ารีจิสเตอร์ของขั้วต่อ ค่าจากโรงงานได้รับการปรับให้เหมาะกับ เซนเซอร์ Pt100 หากใช้โหมด Ni100 หรือโพเทนชิออมิเตอร์ ต้องดำเนินการกำหนดค่าผ่านการสื่อสารกับรีจิสเตอร์ (เช่น ใช้ซอฟต์แวร์ KS2000 หรือบล็อก PLC) ก่อนนำลูปเข้าสู่การควบคุมอัตโนมัติ สำหรับการกำหนดค่าแบบ 4 สาย ต้องตรวจสอบให้แน่ใจว่าพินทั้งสี่เชื่อมต่อจัมเปอร์อย่างถูกต้องโดยตรงที่องค์ประกอบเซนเซอร์ RTD ไม่ใช่ที่บล็อกขั้วต่อในตู้ควบคุม เพื่อชดเชยความต้านทานของสายสัญญาณได้อย่างสมบูรณ์

แนวทางการติดตั้ง

คำเตือนสำคัญ

ก่อนติดตั้ง ถอดออก หรือเดินสาย Bus Terminal ใดๆ ให้แยกแหล่งจ่ายไฟหลักของทั้งอุปกรณ์ภาคสนามและ Bus Coupler ออกจากระบบ การไม่ตัดไฟของชุดประกอบทั้งหมดอาจทำให้เกิดข้อผิดพลาดในการวินิจฉัยที่ไม่คาดคิดบนแบ็กเพลน K-bus หรือทำให้ชิ้นส่วนอิเล็กทรอนิกส์ภายในที่บอบบางของขั้วต่อข้างเคียงเสียหาย

1

การจัดแนวราง DIN: วาง KS3222 บนราง DIN ขนาด 35 มม. (EN 60715) เลื่อนอุปกรณ์ไปตามรางจนตัวนำด้านข้างแบบลิ้นและร่องล็อกเข้ากับขั้วต่อข้างเคียงอย่างแน่นหนา

2

ตัวล็อกทางกล: ดันชุดขั้วต่อเข้าหาราง DIN อย่างแน่นหนาจนได้ยินเสียงสลักตัวล็อกของกลไกปลดชุดติดตั้งเข้าที่ ตรวจสอบความมั่นคงทางกล

3

บล็อกสายไฟแบบถอดเสียบได้: เสียบชุดบล็อกปลั๊ก KS ที่เดินสายไว้ล่วงหน้าเข้ากับอินเทอร์เฟซของตัวเรือน โดยตรวจสอบให้แนวทางกายภาพตรงกันก่อนกดให้เข้าที่ ยึดสายไฟด้วยแคลมป์สปริงแบบกด โดยใช้ไขควงปากแบนมาตรฐาน

4

การต่อลงกราวด์ของชีลด์: ต่อชีลด์ของสายเซนเซอร์เข้ากับรางกราวด์อิมพีแดนซ์ต่ำโดยเฉพาะ ซึ่งติดตั้งใกล้จุดทางเข้าของตู้ควบคุม เพื่อลดสัญญาณรบกวนทางแม่เหล็กไฟฟ้า

FAQ

ความแตกต่างที่สำคัญระหว่าง Beckhoff KS3222 และ KL3222 คืออะไร

KS3222 มีระดับการเดินสายแบบถอดเสียบได้ ทำให้สายภาคสนามยังคงเชื่อมต่อกับเทอร์มินัลบล็อกแบบถอดได้ระหว่างการบำรุงรักษาฮาร์ดแวร์ ขณะที่ KL3222 มีขั้วต่อแบบกดเสียบถาวรที่ไม่สามารถถอดออกได้

ฉันสามารถใช้เซนเซอร์ RTD แบบ 2 สายหรือ 3 สายกับ KS3222 ได้หรือไม่

KS3222 ได้รับการปรับให้เหมาะกับการเชื่อมต่อแบบ 4 สายเพื่อให้ได้ความแม่นยำในการวัดสูงสุด แม้ว่าสามารถเชื่อมต่อเซนเซอร์แบบ 2 สายและ 3 สายได้โดยต่อจัมเปอร์ขั้วต่อที่ไม่ได้ใช้งาน แต่การทำเช่นนั้นจะข้ามการชดเชยความต้านทานของสาย ซึ่งอาจทำให้ความแม่นยำลดลง

KS3222 รองรับเซนเซอร์ประเภทใดได้ทันที

รองรับเซนเซอร์ RTD รุ่น Pt100, Pt200, Pt500, Pt1000, Ni100, Ni120 และ Ni1000 รวมถึงเซนเซอร์ KTY และตัวต้านทานเชิงเส้น/โพเทนชิออมิเตอร์สูงสุด 5 kOhm

KS3222 จำเป็นต้องมีการปรับเทียบซอฟต์แวร์ภายนอกหรือไม่

ไม่จำเป็น เทอร์มินัลได้รับการปรับเทียบระหว่างการผลิต อย่างไรก็ตาม ต้องตั้งค่าประเภทเซนเซอร์และตัวกรองในคอนโทรลเลอร์โดยใช้ TwinCAT หรือผ่านการเขียนโปรแกรมรีจิสเตอร์โดยใช้ KS2000
