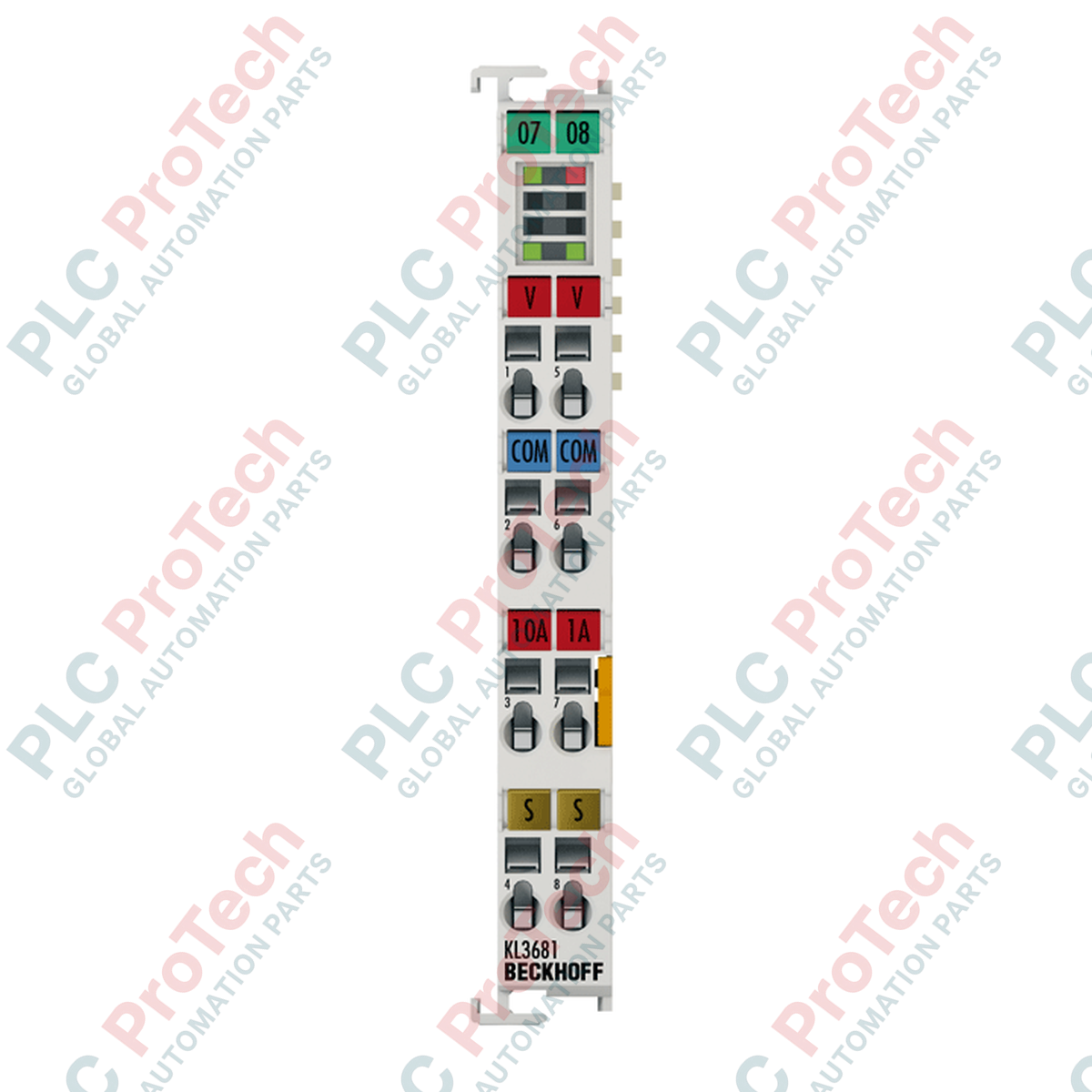

ทำงานโดยตรงภายในระบบ I/O ของ Beckhoff ขั้วต่อบัส Beckhoff KS3681 รองรับการวัดทางไฟฟ้าความแม่นยำสูงในรูปแบบขั้วต่อขนาดกะทัดรัด มัลติมิเตอร์ดิจิทัลนี้วัดแรงดัน DC และ AC สูงสุด 300 V และกระแสสูงสุด 10 A ด้วยความละเอียด 18 บิตพร้อมเครื่องหมายที่ยอดเยี่ยม ต่างจากขั้วต่อซีรีส์ KL มาตรฐาน KS3681 มีระดับการเดินสายแบบเสียบได้ ช่วยให้ถอดเปลี่ยนขณะระบบทำงานระหว่างการบำรุงรักษาได้อย่างรวดเร็ว โดยไม่ต้องถอดสายภาคสนามของขั้วต่อ การเลือกช่วงอัตโนมัติในตัว การคำนวณค่า RMS จริงสำหรับรูปคลื่น AC และการหาค่าเฉลี่ยเลขคณิตสำหรับสัญญาณ DC ทำให้โมดูลนี้เหมาะสำหรับการผสานรวมโดยตรงเข้ากับสถาปัตยกรรมควบคุมเครื่องจักร
| พารามิเตอร์ | ค่า / ข้อมูลจำเพาะ |
|---|---|
| ผู้ผลิต | Beckhoff |
| หมายเลขรุ่น | KS3681 |
| ประเภทโมดูล | ขั้วต่อบัสมัลติมิเตอร์ดิจิทัลแบบเสียบได้ |
| จำนวนอินพุต | อินพุตแรงดัน 1 ช่อง หรืออินพุตกระแส 1 ช่อง |
| ช่วงแรงดัน | 300 mV, 3 V, 30 V, 300 V |
| ช่วงกระแส | 100 mA, 1 A, 10 A (เส้นทางกระแสสูง) |
| ความต้านทานภายใน | 3 mOhm / 0.2 Ohm / 12.5 MOhm |
| ความละเอียด | 18 บิต + เครื่องหมาย |
| ค่าความคลาดเคลื่อนในการวัด | 0.01% สำหรับการวัดแรงดัน DC ที่ 25 องศาเซลเซียส |
| วิธีการวัด | DC โดยใช้ค่าเฉลี่ยเลขคณิต, AC โดยคำนวณค่าจริงแบบ RMS |
| เวลาอัปเดต | 0.5 วินาที (1 วินาทีสำหรับการเลือกช่วงการวัดอัตโนมัติ) |
| การใช้กระแสไฟของ K-Bus | โดยทั่วไป 100 mA |
| การใช้กระแสไฟของหน้าสัมผัสจ่ายไฟ | ไม่มี (ไม่มีการใช้หน้าสัมผัสจ่ายไฟ) |
| ความกว้างบิตของภาพกระบวนการ | ข้อมูล 32 บิต, การควบคุม/สถานะ 8 บิต |
| การแยกทางไฟฟ้า | 1500 V (K-bus ถึงศักย์สนาม) |
| วัสดุตัวเครื่อง | โพลีคาร์บอเนต |
| อุณหภูมิขณะใช้งาน | 0 ถึง +55 องศาเซลเซียส (ไม่มีการควบแน่น) |
| ความชื้นสัมพัทธ์ | 95% ไม่ควบแน่น |
| ระดับ IP | IP20 |
| ขนาด (W x สูง x ลึก) | 12 มม. x 100 มม. x 68 มม. |
| น้ำหนัก | 0.07 กก. (70 กรัม) |
| น้ำหนักจัดส่ง (คำนวณแล้ว) | 2.0 กก. |
KS3681 ให้ความเทียบเท่าด้านการทำงานโดยตรงและสามารถเปลี่ยนแทนขั้วต่อมัลติมิเตอร์ KL3681 มาตรฐานได้ทันที ความแตกต่างหลักคือการออกแบบ KS ซึ่งมีบล็อกขั้วต่อแบบถอดเสียบ โมดูล KL3681 มาตรฐานจำเป็นต้องถอดสายแต่ละเส้นออกเมื่อเปลี่ยนขั้วต่อ เมื่อต้องการเปลี่ยนระบบจาก KL3681 เป็น KS3681 ไม่จำเป็นต้องเปลี่ยนแปลงการกำหนดค่าซอฟต์แวร์ TwinCAT การแมป K-bus หรือโครงสร้างรีจิสเตอร์ ขนาดอิมเมจกระบวนการยังคงเท่าเดิมที่ข้อมูล 32 บิต และการควบคุม/สถานะ 8 บิต
เมื่อใช้เส้นทางกระแสสูง (สูงสุด 10 A) ต้องตรวจสอบพฤติกรรมทางความร้อนภายในตู้ที่มีอุปกรณ์หนาแน่นอย่างใกล้ชิด การทำงานต่อเนื่องที่ 10 A อาจทำให้อุณหภูมิแวดล้อมของขั้วต่อที่อยู่ติดกันสูงขึ้น แนะนำให้ติดตั้ง KS3681 โดยเว้นระยะด้านข้างให้เพียงพอ หรือวางให้ห่างจากส่วนประกอบที่ก่อความร้อน เช่น จุดป้อนกำลังของขั้วต่อ หากมีโหลดกระแสสูงทำงานเป็นเวลานาน โปรดทราบว่าฟิวส์ 1.25 A ป้องกันเฉพาะวงจรวัดกระแสมาตรฐานเท่านั้น การปล่อยกระแสเกิน 10 A ผ่านเส้นทางกระแสสูงจะทำให้ตัวต้านทานชันท์ภายในเสียหายถาวร
เพื่อคงความแม่นยำในการวัดที่ 0.01% ให้ใช้สายชีลด์สำหรับสายวัดเสมอ โดยต่อกราวด์ชีลด์ที่จุดทางเข้าสู่แผงชุดขั้วต่อ สำหรับการเชื่อมต่อแบบถอดเสียบ ให้ใช้ไขควงปากแบนมาตรฐานกดแคลมป์สปริง ตรวจสอบให้แน่ใจว่าปอกสายยาว 9 ถึง 10 มม. พอดี เมื่อใช้การเลือกย่านวัดอัตโนมัติ โปรดทราบว่าต้องมีความล่าช้าในการอัปเดต 1 วินาที เพื่อให้วงจรปรับสเกลภายในมีเสถียรภาพ หากแอปพลิเคชันต้องการการสุ่มตัวอย่างความเร็วสูงที่มีการกำหนดเวลาแน่นอน ให้กำหนดค่าขั้วต่อเป็นการเลือกย่านวัดด้วยตนเองผ่านไบต์ควบคุมของ TwinCAT System Manager
คำเตือนสำคัญ
ถอดแหล่งจ่ายไฟทั้งหมดออกจากทั้งตัวควบคุม K-bus และวงจรวัดภาคสนามก่อนเสียบ ถอด หรือเดินสายโมดูล อาจมีศักย์ไฟฟ้าแรงสูงสูงสุด 300 V AC/DC อยู่ที่หน้าสัมผัสการวัด ซึ่งก่อให้เกิดอันตรายจากไฟฟ้าช็อตอย่างรุนแรง ตรวจสอบว่าวงจรฝั่งภาคสนามไม่มีพลังงานโดยสมบูรณ์ด้วยมิเตอร์ภายนอกที่ผ่านการสอบเทียบแล้ว ก่อนดำเนินการกับชุดบล็อกขั้วต่อ
ติดตั้งขั้วต่อบนราง DIN มาตรฐานขนาด 35 มม. ที่สอดคล้องตาม EN 60715 และยึดให้แน่นจนกลไกล็อกเข้าที่พร้อมเสียงคลิก
จัดแนวข้อต่อลิ้นและร่องด้านข้างให้ตรงกับขั้วต่อ K-bus ที่อยู่ติดกันอย่างระมัดระวัง เพื่อป้องกันความเสียหายต่อหน้าสัมผัสสไลด์ชุบทอง
ต่อบล็อกขั้วต่อแบบถอดเสียบโดยใช้ไขควงปากแบน ยึดตัวนำแบบแกนเดี่ยวหรือแบบฝอย ขนาด 0.08 ถึง 1.5 มม.² เข้ากับขั้วต่อแบบแคลมป์สปริง
เชื่อมต่อบล็อกสายไฟแบบถอดเสียบที่เดินสายไว้ล่วงหน้าเข้ากับหน้าขั้วต่อ จากนั้นจ่ายแรงดันควบคุมเพื่อตรวจสอบว่าไฟ LED แสดงสถานะ K-bus สว่างอย่างถูกต้อง
