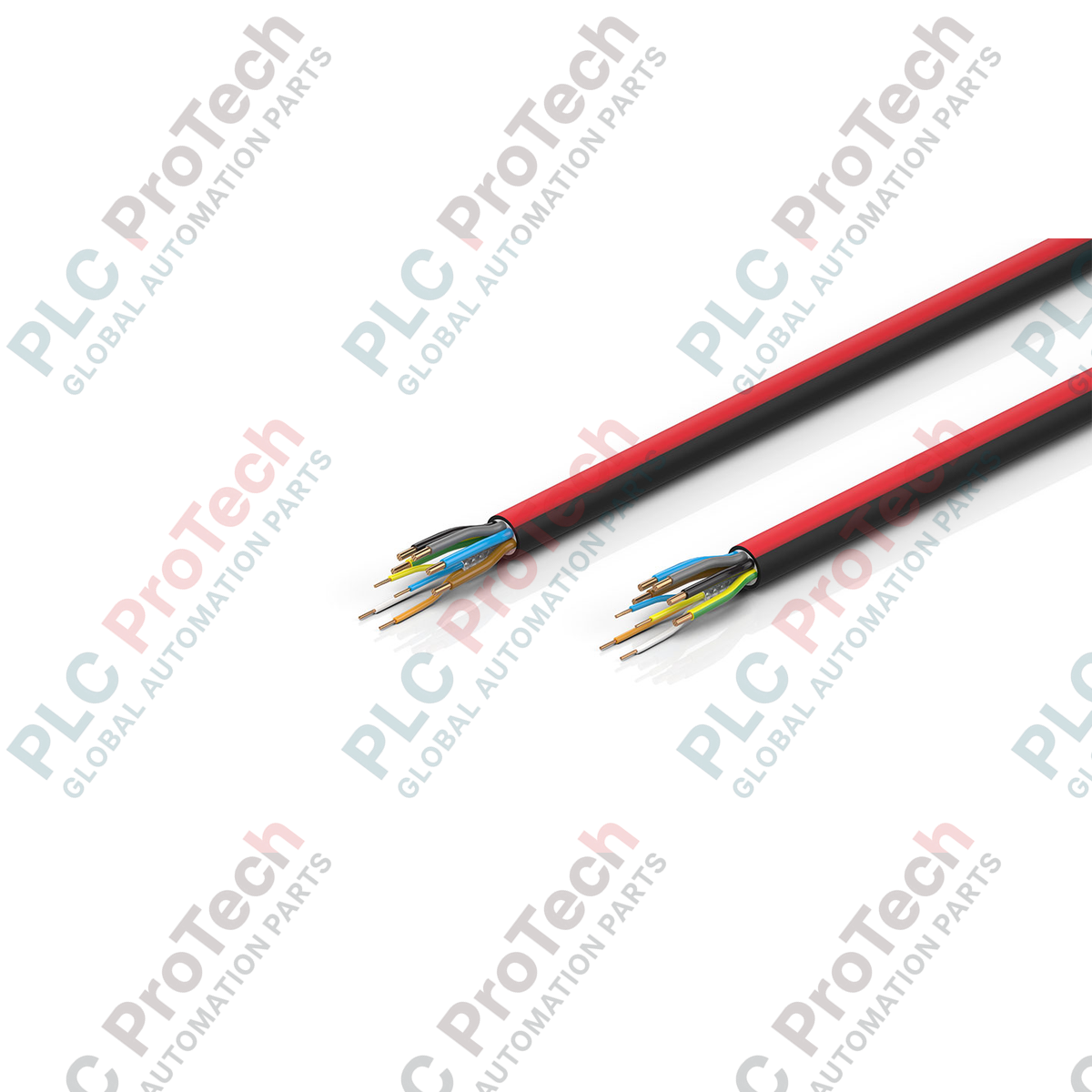

ออกแบบมาสำหรับการใช้งานด้านการเคลื่อนที่ในอุตสาหกรรมที่มีรอบการทำงานสูง Beckhoff ZB7203-0250 ผสานเทคโนโลยี EtherCAT P เพื่อจ่ายทั้งข้อมูลการสื่อสาร EtherCAT และแหล่งจ่ายไฟเสริมผ่านสายโครงสร้างเดียวที่ไม่มีชีลด์ สายความทนทานสูงนี้มี เปลือกสายภายนอก PUR (โพลียูรีเทน) ที่แข็งแรง ออกแบบมาให้ทนต่อการโค้งงอแบบไดนามิกอย่างต่อเนื่องในการติดตั้งบนรางกระดูกงู ด้วยการรวมสายข้อมูล Ethernet สี่เส้นเข้ากับตัวนำไฟฟ้าเฉพาะห้าเส้น โครงสร้างนี้ช่วยให้การเดินสายในหน้างานง่ายขึ้น ลดน้ำหนักรวมของระบบ และลดพื้นที่ที่ต้องใช้สำหรับการจัดการสายไฟในผังเครื่องจักรอัตโนมัติ
| พารามิเตอร์ | ค่าข้อมูลจำเพาะ |
|---|---|
| ผู้ผลิต | Beckhoff |
| หมายเลขรุ่น | ZB7203-0250 |
| ประเภทผลิตภัณฑ์ | สาย EtherCAT P (ไม่มีชีลด์โดยรวม) |
| หน้าตัด Ethernet | 1 x 4 x 0.34 mm2 (AWG 22) |
| หน้าตัดสายไฟ | 5 x 1.5 mm2 (AWG 16) |
| วัสดุเปลือกสาย | PUR (โพลียูรีเทน) |
| เส้นผ่านศูนย์กลางภายนอกของสาย | 11.0 มม. (+/- 0.2 มม.) |
| สีเปลือกสาย | สีดำ (RAL 9005) พร้อมแถบสีเหลือง (RAL 1003) |
| ความเหมาะสมสำหรับการเคลื่อนที่แบบไดนามิก | รองรับรางกระดูกงู |
| น้ำหนักจัดส่ง | 2 กก. |
| กลุ่มตัวนำภายใน | หน้าตัดสายไฟ / มาตรฐาน | การกำหนดฟังก์ชัน / วงจร |
|---|---|---|
| คู่แกน Ethernet (ข้อมูล) | 4 x 0.34 mm2 (AWG 22) | การส่งสัญญาณ EtherCAT ความเร็วสูง |
| ตัวนำไฟฟ้า | 5 x 1.5 mm2 (AWG 16) | แหล่งจ่ายไฟระบบเสริม 24V DC (Us) และแหล่งจ่ายไฟสำหรับอุปกรณ์ต่อพ่วง (Up) |
สาย EtherCAT P นี้ออกแบบมาโดยเฉพาะสำหรับใช้งานกับโหนดเครือข่ายมาตรฐาน EtherCAT P ของ Beckhoff โดยมีการกำหนดรหัสพินเพื่อป้องกันการเสียบเชิงกลที่ไม่ถูกต้องเข้ากับพอร์ต Ethernet/EtherCAT มาตรฐาน (ที่ไม่ใช่ P) ตรวจสอบให้แน่ใจว่าใช้สายนี้ร่วมกับคอนเน็กเตอร์ EtherCAT P แบบ M8/M12 ที่มีผังพินตรงตามโครงสร้างเท่านั้น
เมื่อติดตั้งสายนี้ในรางกระดูกงูแบบไดนามิก ให้กำหนดรัศมีดัดขั้นต่ำ 10 เท่าของเส้นผ่านศูนย์กลางภายนอกเสมอ เพื่อป้องกันตัวนำภายในขาด ตรวจสอบให้แน่ใจว่าไม่มีการบิดตัวระหว่างการติดตั้ง และหลีกเลี่ยงการรัดสายแน่นเกินไปด้วยเคเบิลไทร์ภายในราง เพราะอาจทำให้แกนสายเคลื่อนตัว
เพื่อให้การเข้าหัวสายมีความน่าเชื่อถือ ให้ใช้คอนเน็กเตอร์ประกอบหน้างานที่ตรงตามข้อกำหนดของ Beckhoff โปรดใส่ใจตัวบ่งชี้ความยาวในการปอกสายเป็นพิเศษ: การเปิดเผยทองแดงมากเกินไปบนแกนจ่ายไฟขนาด 1.5 mm2 หรือสายข้อมูลขนาด 0.34 mm2 อาจทำให้ชั้นฉนวนป้องกันเสียหายและทำให้เกิดกระแสรั่วระหว่างเฟสกับดินในสภาพแวดล้อมการทำงานที่เปียกชื้น
คำเตือนสำคัญ
แยกและตัดแหล่งจ่ายไฟทั้งหมดที่ป้อนให้โหนดกระจาย EtherCAT P ก่อนดำเนินการติดตั้ง ปอกสาย หรือประกบคอนเน็กเตอร์ การแยกระบบไม่สมบูรณ์อาจทำให้เกิดไฟฟ้าช็อตรุนแรง อุปกรณ์เสียหาย หรือระบบสื่อสารขัดข้องจากสภาวะชั่วขณะของการเสียบขณะมีไฟ
ตรวจสอบแนวเดินสายและความยาว โดยเผื่อห่วงนิรภัยแบบไดนามิกภายในรางกระดูกงูให้เพียงพอเพื่อรองรับแรงดึงทางกลจากโครงสร้าง
ปอกปลอกหุ้มภายนอก PUR ด้วยเครื่องมือปอกสายแบบวงกลมที่ผ่านการสอบเทียบ โดยหลีกเลี่ยงการบากหรือกรีดโครงสร้างของฉนวนด้านในของตัวนำ
เข้าหัวสายข้อมูลและสายไฟแต่ละเส้นเข้ากับพินที่กำหนดของคอนเน็กเตอร์ปลั๊กอินอุตสาหกรรม EtherCAT P โดยให้ส่วนที่บิดเกลียวของสายอยู่ใกล้ขั้วสัมผัสเพื่อช่วยลดสัญญาณรบกวน
ขันน็อตแกลนด์ให้แน่นตามค่าขีดจำกัดแรงบิดที่ผู้ผลิตระบุ เพื่อคงการซีลป้องกันสภาพแวดล้อมและช่วยรับแรงทางกายภาพ
Global Express Shipping
Returns & Warranty
Manufacturer: BECKHOFF
Product No.: ZB7203-0250
Country of origin:เยอรมนี
Product Type: สาย EtherCAT P
Payment: T/T, Western Union
Weight: 500g
Dimensions: 1 x 4 x 0.34 มม.
Shipping port: Xiamen
Warranty: 12 months
