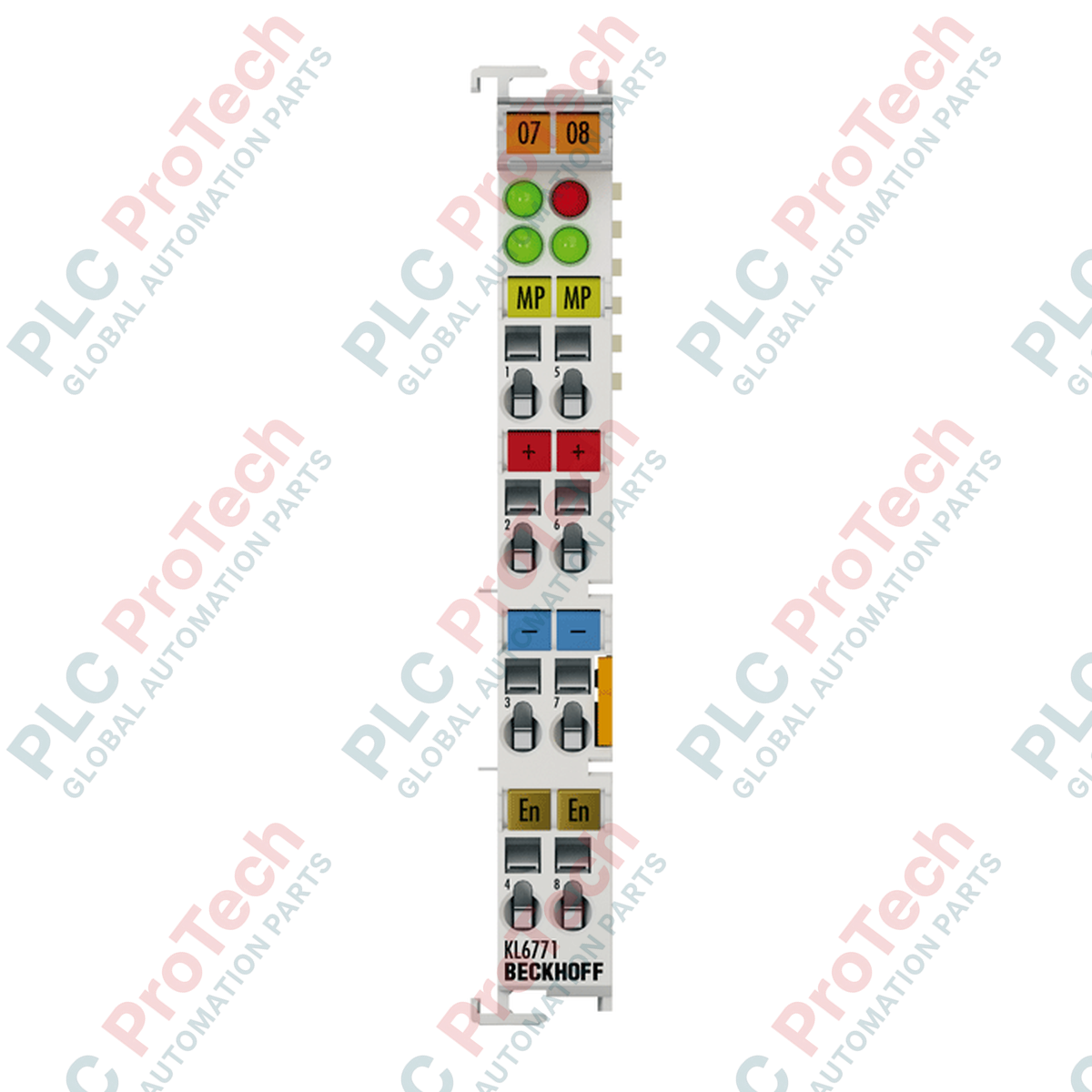

Beckhoff KS6771 Bus Terminal ทำหน้าที่เป็นลิงก์ผสานรวมโดยเฉพาะ ช่วยให้สื่อสารแบบสองทิศทางได้โดยตรงระหว่างคัปเปลอร์ K-bus กับอุปกรณ์ภาคสนาม HVAC ที่ใช้ MP-Bus โมดูลนี้ทำหน้าที่เป็นมาสเตอร์ MP-Bus โดยประสานการรับข้อมูลและการกระจายคำสั่งควบคุมผ่านช่องสัญญาณเดียว การออกแบบของ KS6771 มีระดับการเดินสายแบบถอดเสียบได้ ช่วยให้เปลี่ยนโมดูลได้อย่างรวดเร็วโดยไม่ต้องถอดชุดสายไฟภาคสนาม การผสานรวมระบบทั้งหมดจัดการผ่านฟังก์ชันบล็อกมาตรฐานของ TwinCAT PLC ทำให้การทดสอบเดินระบบในสถาปัตยกรรมการจัดการอากาศเชิงพาณิชย์และอุตสาหกรรมที่ซับซ้อนเป็นไปอย่างราบรื่น
| พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|---|
| ผู้ผลิต | Beckhoff Automation |
| หมายเลขรุ่น | KS6771 |
| ประเภทอินเทอร์เฟซ | มาสเตอร์ MP-Bus (1 ช่องสัญญาณ) |
| อัตราการถ่ายโอนข้อมูล | 1200 บอด |
| โปรโตคอลการเข้าถึงบัส | การสอบถามสถานะ |
| แรงดันไฟฟ้าระบบพิกัด | 24 V DC (-15% / +20%) |
| การใช้กระแสของ K-Bus | โดยทั่วไป 55 mA |
| การใช้กระแสของหน้าสัมผัสกำลัง | โดยทั่วไป 10 mA + โหลดแอคชูเอเตอร์ |
| โหลดหน้าสัมผัสกำลังสูงสุด | 10 A |
| แรงดันแยกวงจร | 500 V (ระหว่าง K-bus กับสาย MP-Bus) |
| ความกว้างอิมเมจกระบวนการ | อินพุต 12 ไบต์, เอาต์พุต 12 ไบต์ |
| พื้นที่หน้าตัดการเชื่อมต่อ | 0.08 ถึง 1.5 มม.² (AWG 28...16 แบบแกนเดี่ยว/ตีเกลียว; AWG 26...16 แบบอ่อน) |
| ความยาวการปอกสายไฟ | 9 ถึง 10 มม. |
| ระดับการป้องกันสภาพแวดล้อม | IP20 (ติดตั้งได้หลายทิศทาง) |
| อุณหภูมิขณะทำงาน | 0 ถึง +55 องศาเซลเซียส |
| อุณหภูมิในการจัดเก็บ | -25 ถึง +85 องศาเซลเซียส |
| ความชื้นสัมพัทธ์ | 95% โดยไม่เกิดการควบแน่น |
| ความทนทานต่อการสั่นสะเทือน/แรงกระแทก | เป็นไปตาม EN 60068-2-6 / EN 60068-2-27 |
| ภูมิคุ้มกัน/การปล่อยคลื่นรบกวนทางแม่เหล็กไฟฟ้า (EMC) | เป็นไปตาม EN 61000-6-2 / EN 61000-6-4 |
| เครื่องหมายการป้องกันการระเบิด | II 3 G Ex nA IIC T4 Gc (ATEX โซน 2) |
| วัสดุตัวเรือน | โพลีคาร์บอเนต (ตัวเรือนขั้วต่อพร้อมการเดินสายแบบถอดเสียบได้) |
| ขนาด (กว้าง x สูง x ลึก) | 12 มม. x 100 มม. x 68 มม. |
| น้ำหนักสุทธิของผลิตภัณฑ์ | ประมาณ 85 กรัม |
| น้ำหนักจัดส่ง (คำนวณ) | 1.5 กก. |
| หมายเลขพินขั้วต่อ | การกำหนดสัญญาณ | คำอธิบาย |
|---|---|---|
| 1 | สาย MP-Bus | สายสื่อสารสองทิศทางไปยังแอคชูเอเตอร์สเลฟ Belimo |
| 2 | 24 V DC (หน้าสัมผัสจ่ายไฟ) | จ่ายไฟให้ชุดไดรฟ์ (เชื่อมต่อภายในกับหน้าสัมผัสจ่ายไฟ) |
| 5 | GND (จุดอ้างอิง MP-Bus) | ศักย์อ้างอิงร่วมสำหรับการสื่อสาร MP-Bus |
| 6 | 0 V DC (หน้าสัมผัสจ่ายไฟ) | จุดอ้างอิงรางไฟฟ้าขั้วลบ (เชื่อมต่อภายในกับหน้าสัมผัสจ่ายไฟ) |
KS6771 เป็นอุปกรณ์เทียบเท่าโดยตรงในการทำงานกับขั้วต่อบัส KL6771 มาตรฐาน ความแตกต่างสำคัญอยู่ที่การออกแบบตัวเรือนขั้วต่อ "KS" ซึ่งมีบล็อกเดินสายแบบเสียบได้ ในมุมมองซอฟต์แวร์ การกำหนดค่าฮาร์ดแวร์ TwinCAT จะจัดการ KS6771 เหมือนกับ KL6771 ทุกประการ จึงสามารถใช้แทนกันได้ทันทีในโปรแกรม PLC ที่มีอยู่โดยไม่จำเป็นต้องแก้ไขโค้ดหรือปรับปรุงการแมป IO
เมื่อนำ KS6771 ไปใช้งาน วิศวกรต้องตรวจสอบการใช้กระแสรวมของวงจรจ่ายไฟภายนอก 24 V DC ขั้วต่อนี้อาศัยหน้าสัมผัสจ่ายไฟภายในที่รองรับกระแสสูงสุด 10 A หากมีการจ่ายไฟให้ไดรฟ์แดมเปอร์ขนาดใหญ่หลายตัวโดยตรงผ่านขั้วต่อบัส ต้องตรวจสอบให้กระแสกระชากเริ่มต้นรวมไม่เกินค่าดังกล่าว สำหรับการติดตั้งที่ครอบคลุมระยะทางกายภาพไกล ให้ใช้สายคู่บิดเกลียวแบบมีชีลด์เพื่อลดการเหนี่ยวนำสัญญาณรบกวน ซึ่งอาจรบกวนรอบการโพลล์ที่ความเร็ว 1200 บอด
ในการกำหนดค่าขั้วต่อบัสภายในสภาพแวดล้อม TwinCAT นั้น Tc2_MPBus ต้องผสานรวมไลบรารีเข้ากับโปรเจกต์ PLC เมื่อกำหนดแอดเดรสให้อุปกรณ์ Belimo โปรดจำไว้ว่า MP-Bus รองรับไดรฟ์ควบคุมที่ทำงานอยู่ 8 ตัวและเซนเซอร์แบบพาสซีฟ 8 ตัว เมื่อต่อสายตัวนำภาคสนามแบบตีเกลียว ให้ใช้ช่องปลดแคลมป์ยึดสายแบบเสียบได้ร่วมกับไขควงปากแบนมาตรฐาน (ขนาดใบ 3.0 มม.) เพื่อป้องกันความเสียหายต่อสลักนำทางขั้วต่อโพลีคาร์บอเนต
