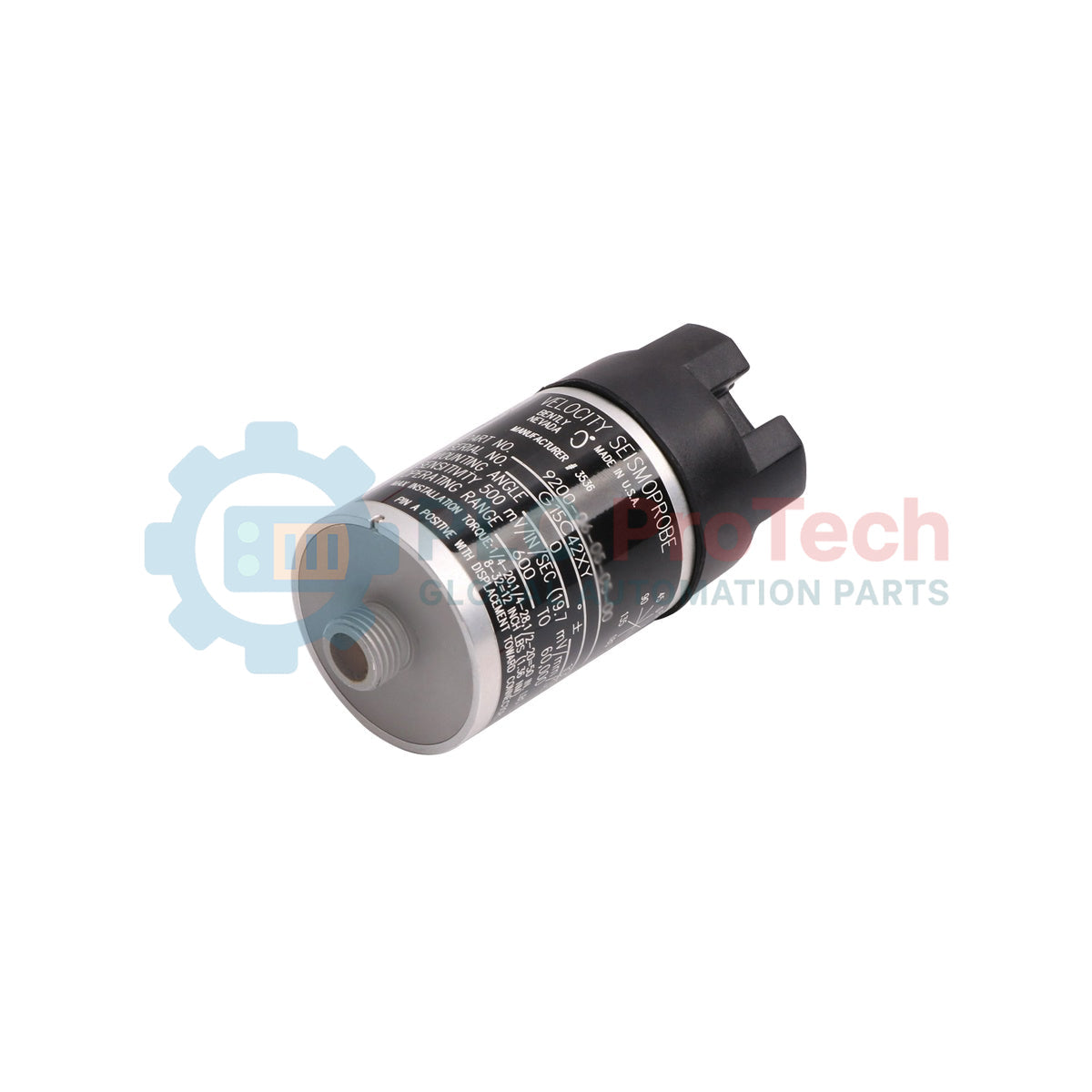

Bently Nevada 9200-01-02-02-00 ทรานสดิวเซอร์แบบสองสาย

ภาพรวมผลิตภัณฑ์

Bently Nevada 9200-01-02-02-00 เป็นทรานสดิวเซอร์วัดการสั่นสะเทือนแบบสองสายที่ออกแบบมาสำหรับการวัดการสั่นสะเทือนของเครื่องจักรอย่างต่อเนื่องในปั๊ม พัดลม คอมเพรสเซอร์ และอุปกรณ์หมุนในอุตสาหกรรมทั่วไป โดยเป็นโซลูชันตรวจติดตามขนาดกะทัดรัดและคุ้มค่า สำหรับระบบบำรุงรักษาตามสภาพที่ไม่จำเป็นต้องใช้สถาปัตยกรรมโพรบวัดระยะใกล้แบบเต็มรูปแบบ

ทรานสดิวเซอร์นี้ใช้อย่างแพร่หลายในระบบป้องกันเครื่องจักรเสริมในโรงไฟฟ้า โรงบำบัดน้ำ และอุตสาหกรรมกระบวนการผลิต โดยจะแปลงการสั่นสะเทือนทางกลเป็นสัญญาณไฟฟ้าที่แปรผันตามสัดส่วน ซึ่งเหมาะสำหรับการเชื่อมต่อโดยตรงกับระบบตรวจติดตามและระบบควบคุม

ขั้วต่อแบบติดตั้งด้านข้างและฐานสตัดทรงกลมขนาด 1/4 นิ้ว 28 UNF รองรับการติดตั้งที่ยืดหยุ่นบนตัวเรือนเครื่องจักรมาตรฐาน ช่วยให้การเชื่อมต่อทางกลมีความมั่นคงและการส่งผ่านการสั่นสะเทือนสม่ำเสมอ

รายละเอียดการกำหนดค่า

พารามิเตอร์แต่ละรายการกำหนดทิศทางทางกล ตำแหน่งขั้วต่อ และอินเทอร์เฟซสำหรับการติดตั้งภายในสถาปัตยกรรมทรานสดิวเซอร์ซีรีส์ 9200

ข้อมูลจำเพาะทางเทคนิค

หมายเหตุด้านการตีความทางวิศวกรรม

การออกแบบแบบสองสายช่วยให้ติดตั้งง่ายขึ้น โดยรวมแหล่งจ่ายไฟและการส่งสัญญาณไว้ในลูปเดียวกัน จึงลดความซับซ้อนของการเดินสายในระบบตรวจติดตามแบบกระจาย

ฐานติดตั้งแบบสตัดทรงกลมช่วยให้การเชื่อมต่อทางกลกับพื้นผิวเครื่องจักรมีความมั่นคง ซึ่งมีความสำคัญต่อการส่งผ่านการสั่นสะเทือนอย่างแม่นยำ

ความสามารถในการตอบสนองต่อความถี่ต่ำช่วยให้ตรวจติดตามเครื่องจักรความเร็วต่ำได้ ซึ่งเซนเซอร์ความถี่สูงแบบดั้งเดิมอาจมีความไวไม่เพียงพอ

หมายเหตุการใช้งานภาคสนาม

โดยทั่วไปทรานสดิวเซอร์นี้ใช้ที่ใด?
ใช้กับเครื่องจักรอุตสาหกรรมทั่วไป เช่น ปั๊ม พัดลม และคอมเพรสเซอร์เสริม

เหมาะสำหรับการตรวจติดตามกังหันความเร็วสูงหรือไม่?
ไม่เหมาะ ออกแบบมาสำหรับเครื่องจักรทั่วไป ไม่ใช่ระบบวัดระยะใกล้ของกังหันที่ต้องการความแม่นยำสูง

ข้อดีของการออกแบบแบบสองสายคืออะไร?
ช่วยลดความซับซ้อนของการเดินสาย โดยรวมสัญญาณและแหล่งจ่ายไฟไว้ในลูปเดียว

สามารถใช้กับระบบตรวจติดตามรุ่นเก่าได้หรือไม่?
ได้ โดยนิยมใช้ในงานปรับปรุงระบบเดิมและงานตรวจติดตามสภาพเครื่องจักรทั่วไป

หมายเหตุด้านการติดตั้งและเริ่มใช้งาน

ตรวจสอบให้แน่ใจว่าการติดตั้งทางกลแน่นหนา โดยใช้สตัดขนาด 1/4 นิ้ว 28 UNF เพื่อให้การส่งผ่านการสั่นสะเทือนจากพื้นผิวเครื่องจักรไปยังตัวเซนเซอร์มีความแม่นยำ

หลีกเลี่ยงการติดตั้งที่หลวม เนื่องจากการเชื่อมต่อทางกลที่ไม่ดีส่งผลโดยตรงต่อความแม่นยำของสัญญาณ

เดินสายทรานสดิวเซอร์ให้ห่างจากสายไฟแรงดันสูงและสายขับมอเตอร์ เพื่อลดสัญญาณรบกวนทางไฟฟ้า

ตรวจสอบการกำหนดค่าพลังงานของลูปให้ถูกต้องก่อนเริ่มใช้งาน เพื่อให้เอาต์พุตสัญญาณมีความเสถียร

คำแนะนำด้านวิศวกรรมและการใช้งาน

เตรียมพื้นผิวให้เหมาะสมก่อนติดตั้ง เพื่อให้จุดสัมผัสสำหรับติดตั้งเรียบและมั่นคง

ใช้การขันแน่นด้วยแรงบิดที่ควบคุมได้สำหรับการติดตั้งด้วยสตัด เพื่อป้องกันความเสียหายจากความเค้นทางกลต่อตัวเรือน

หลีกเลี่ยงการติดตั้งในบริเวณที่มีเรโซแนนซ์ของโครงสร้างมากเกินไป ซึ่งอาจทำให้ค่าการสั่นสะเทือนผิดเพี้ยน

ตรวจสอบความแน่นหนาของจุดติดตั้งเป็นระยะในสภาพแวดล้อมที่มีการสั่นสะเทือนสูง เพื่อให้การวัดมีเสถียรภาพในระยะยาว
