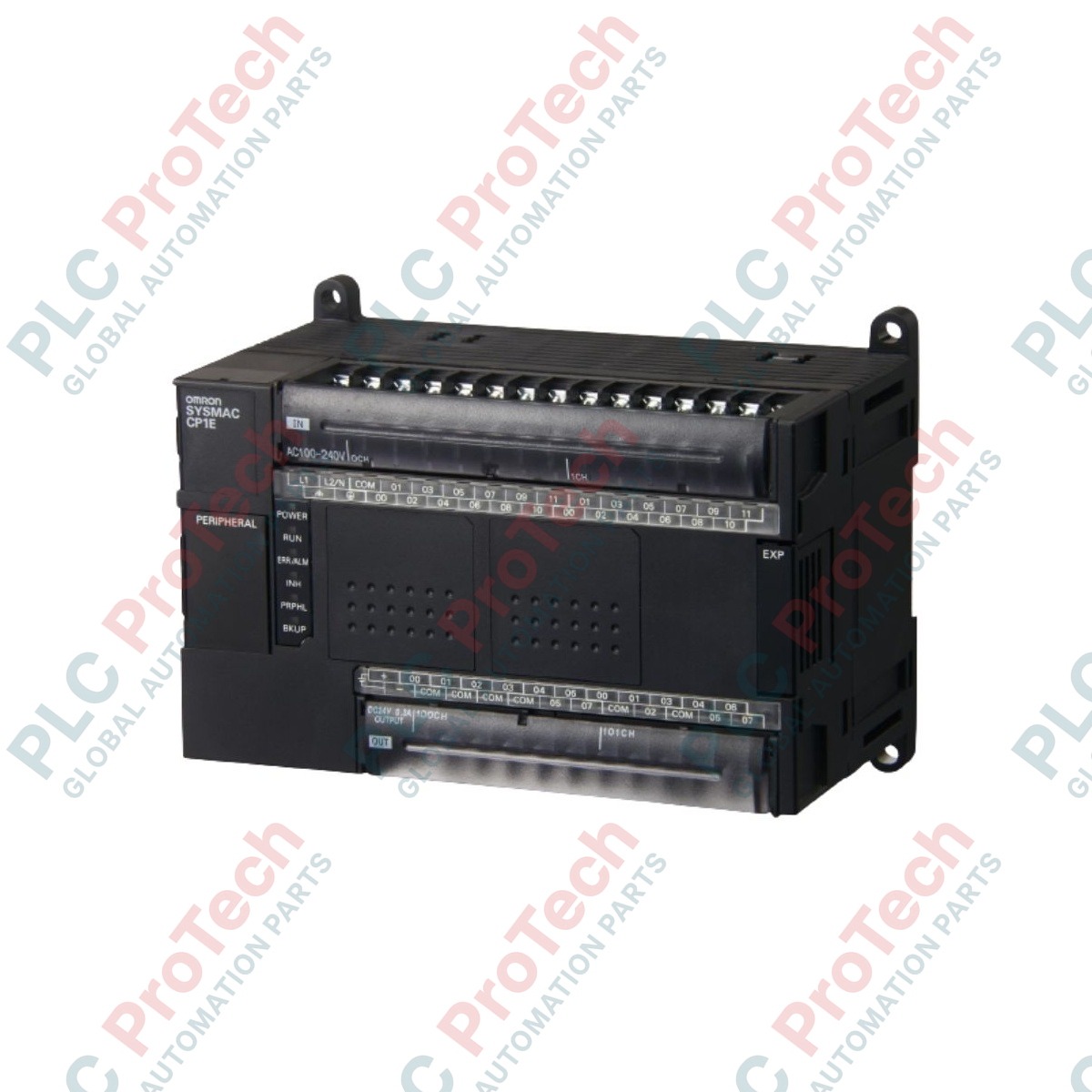

CP1E-N60DR-D | Omron | ฮาร์ดแวร์ยูนิต CPU CP1E

คำอธิบาย

Omron CP1E-N60DR-D เป็นชุดตัวควบคุมลอจิกแบบโปรแกรมได้ (PLC) แบบครบวงจรที่ออกแบบมาสำหรับการใช้งานกับเครื่องจักรขนาดเล็กและระบบอัตโนมัติในกระบวนการ โดยทำหน้าที่เป็นตัวควบคุมหลัก ประมวลผลลอจิกตามลำดับและเชื่อมต่อกับอุปกรณ์ภาคสนามโดยตรงผ่านอินพุตดิจิทัลในตัวและเอาต์พุตรีเลย์ระบบเครื่องกลไฟฟ้า ในฐานะรุ่นสำหรับการใช้งานประเภท "N" อุปกรณ์นี้มีความสามารถในการเขียนโปรแกรมที่เพิ่มขึ้นและพอร์ตสื่อสารในตัวสำหรับอินเทอร์เฟซระหว่างมนุษย์กับเครื่องจักร (HMI) ในพื้นที่และเครื่องมือกำหนดค่าระบบ ฮาร์ดแวร์ใช้การกำหนดค่าระบบจ่ายไฟ DC แรงดันต่ำ จึงเหมาะอย่างยิ่งสำหรับการติดตั้งรวมในตู้ควบคุมอุตสาหกรรมมาตรฐานร่วมกับเครือข่ายเซนเซอร์มาตรฐานและชุดขับมอเตอร์ไฟฟ้า

คุณสมบัติ

• การกำหนดค่า I/O ในตัวความหนาแน่นสูงพร้อมขั้วควบคุมเฉพาะ 60 ขั้ว
• เอาต์พุตรีเลย์ระบบเครื่องกลไฟฟ้าสำหรับสวิตช์โหลด AC และ DC หลากหลายประเภทโดยตรง
• พอร์ตสื่อสารในตัวรองรับตัวเลือกอินเทอร์เฟซสำหรับการเขียนโปรแกรมและการส่งข้อมูลทางไกลผ่านเครือข่าย
• ตัวควบคุมประเภทการใช้งานมาตรฐาน (รุ่น "N") ที่มีฟังก์ชันจัดการข้อมูลอย่างครบถ้วน
• ตัวเครื่องฮาร์ดแวร์แบบบล็อกไม่มีช่องเสียบ รองรับการติดตั้งบนราง DIN หรือพื้นผิวได้ทันที
• หน่วยความจำแฟลชสำรองช่วยปกป้องโปรแกรมแลดเดอร์และสถานะพารามิเตอร์ของผู้ใช้โดยไม่ต้องพึ่งพาแบตเตอรี่

การใช้งาน

• เครื่องจักรสายพานลำเลียงสำหรับคัดแยกและบรรจุภัณฑ์
• อุปกรณ์ขนถ่ายวัสดุเฉพาะงาน
• สายการผลิตและบรรจุภัณฑ์อาหาร
• สถานีจัดการน้ำประปาเทศบาลแบบหลายปั๊ม
• เครือข่ายแผงควบคุมระบบปรับอากาศ การระบายอากาศ และ HVAC เชิงพาณิชย์

ข้อมูลจำเพาะทางเทคนิค

ไฟฟ้า

ประสิทธิภาพและความจุของระบบ

อินพุต/เอาต์พุต

เชิงกล

การเชื่อมต่อ / อินเทอร์เฟซ

แนวทางการติดตั้ง

• การติดตั้งบนราง DIN: ติดตั้งร่องจัดแนวด้านหลังเข้ากับราง DIN มาตรฐานขนาด 35 มม. ล็อกตัวเครื่องโดยกดแถบยึดขึ้นด้านบนจนเข้าที่สนิท
• การติดตั้งบนแผง: ใช้รูสกรูสำหรับติดตั้งที่มีอยู่ในมุมตัวเรือนด้านนอกสำหรับการใช้งานที่มีแรงสั่นสะเทือนสูงและต้องติดตั้งบนพื้นผิวที่มีความแข็งแรง
• ขั้วสายไฟ: ตรวจสอบการจัดแนวขั้วต่ออีกครั้งก่อนดำเนินการเดินสาย 24 VDC ให้เสร็จ ตรวจสอบให้สายจากแหล่งจ่ายอยู่ภายในขอบเขต 20.4 ถึง 26.4 VDC ที่กำหนด เพื่อป้องกันความเสียหายต่อส่วนประกอบ
• การระบายความร้อนและการระบายอากาศ: เว้นพื้นที่ว่างโดยรอบด้านแนวตั้งและแนวนอนของอุปกรณ์อย่างน้อย 20 มม. เพื่อให้กระแสการพาความร้อนตามธรรมชาติไหลผ่านช่องระบายอากาศได้
• การเดินสายเคเบิล: แยกสายไฟ AC แรงดันสูงหรือสายตัวนำไฟฟ้าจากอินพุต DC แรงดันต่ำและสายอนุกรม เพื่อลดสัญญาณรบกวนทางแม่เหล็กไฟฟ้าในอุตสาหกรรม (EMI/RFI)

คำถามที่พบบ่อย

• CPU รุ่น "N" และรุ่น "E" ในตระกูลนี้แตกต่างกันอย่างไร
• รุ่น "N" (รุ่นสำหรับงานประยุกต์) มีพอร์ตสื่อสารในตัวและฐานข้อมูลคำสั่งที่ครอบคลุมมากกว่าเมื่อเทียบกับรุ่น "E" พื้นฐาน
• อุปกรณ์รุ่นนี้สามารถใช้ไฟ 110 หรือ 220 VAC ได้หรือไม่
• ไม่ รุ่นนี้ต้องใช้แหล่งจ่ายไฟ 24 VDC ที่มีการควบคุมแรงดัน โดยทำงานในช่วงที่ยอมรับได้ตั้งแต่ 20.4 ถึง 26.4 VDC
• ความจุของจุด I/O ดิจิทัลในตัวมีเท่าใด
• ฮาร์ดแวร์มีจุดอินพุต/เอาต์พุตในตัว 60 จุด แบ่งเป็นอินพุตดิจิทัล 36 จุดและเอาต์พุตรีเลย์ 24 จุด
• เอาต์พุตดิจิทัลเป็นแบบโซลิดสเตตหรือแบบกลไกไฟฟ้า
• อุปกรณ์นี้ใช้เอาต์พุตรีเลย์เชิงกล จึงสามารถสวิตช์ระดับแรงดันไฟฟ้าและโหลดภายนอกได้หลากหลายโดยตรง
• แอปพลิเคชันสำหรับเขียนโปรแกรมใดใช้พัฒนาโค้ดสำหรับ CPU นี้
• CX-Programmer ซึ่งรวมอยู่ในแพ็กเกจการติดตั้งซอฟต์แวร์ระบบอัตโนมัติ Omron CX-One แบบรวม
• จำเป็นต้องต่อสายดินแชสซีภายนอกแยกต่างหากหรือไม่
• ใช่ ขั้วต่อสายดินเพื่อการทำงานต้องเชื่อมต่อกับจุดต่อลงดินสำหรับงานอุตสาหกรรมโดยเฉพาะด้วยสายไฟที่มีขนาดเหมาะสม
• PLC นี้จำเป็นต้องใช้การ์ดเสริมเพื่อสื่อสารแบบอนุกรมหรือไม่
• CPU รุ่น "N" มีพอร์ตสื่อสารในตัว และยังสามารถขยายเพิ่มเติมด้วยบอร์ดเสริมได้หากต้องการลิงก์เพิ่มเติม
• พื้นที่เผื่อสำหรับติดตั้งจริงของโมดูลนี้มีเท่าใด
• ขนาดตัวเรือนฐานจริงยาว 8.5 ซม. กว้าง 19.5 ซม. และสูง 9 ซม.
• โปรแกรมขั้นตอนของผู้ใช้จะถูกลบหรือไม่หากแบตเตอรี่ภายในหมด
• อาร์เรย์การกำหนดค่าผู้ใช้หลักและลอจิกแบบขั้นตอนจะถูกเก็บรักษาไว้ในหน่วยความจำแฟลชแบบไม่ลบเลือนภายใน เพื่อปกป้องโค้ดระบบอัตโนมัติจากไฟฟ้าดับ
• สามารถต่อหน่วย I/O ขยายเข้ากับคอนโทรลเลอร์แบบบล็อกนี้ได้หรือไม่
• ใช่ ฮาร์ดแวร์สามารถเชื่อมต่อกับชุดขยายเพิ่มเติมเพื่อเพิ่มขนาดระบบให้เกินจุดอินพุต/เอาต์พุตในตัว 60 จุดแรกได้
