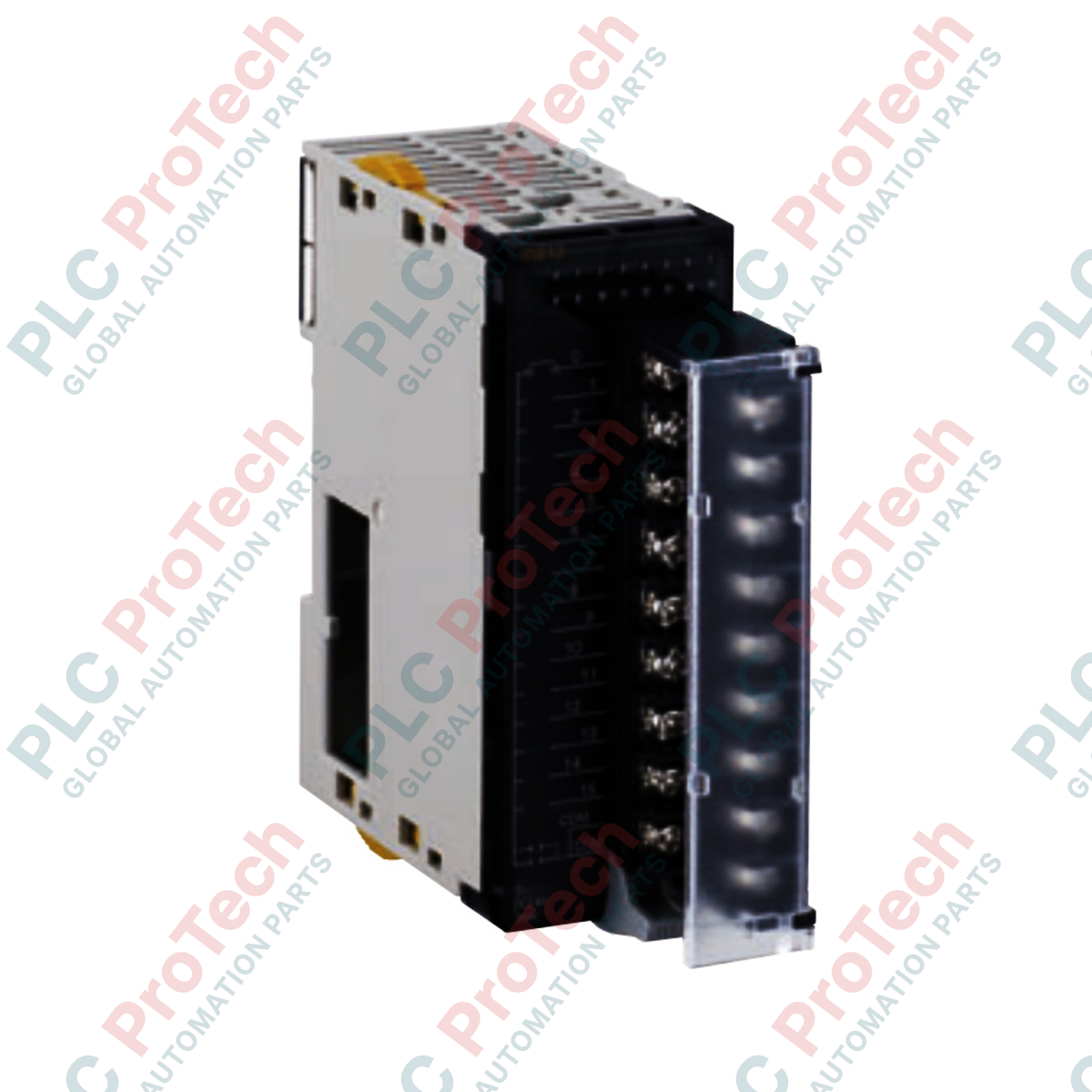

Omron CJ1W-OD213 โมดูลเอาต์พุตทรานซิสเตอร์แบบซิงก์ 16 จุด ซีรีส์ CJ

คำอธิบาย

ด้วยการดำเนินการสวิตช์ความเร็วสูงในเครือข่ายควบคุมที่ซับซ้อน Omron CJ1W-OD213 จึงทำหน้าที่เป็นโมดูลเอาต์พุตทรานซิสเตอร์แบบซิงกิงที่เชื่อถือได้ภายในสถาปัตยกรรม PLC ซีรีส์ CJ โมดูลนี้มีจุดเอาต์พุตแบบซิงกิงแยกกัน 16 จุดบนวงจรขั้วคอมมอนเดียว ออกแบบมาโดยเฉพาะสำหรับงานสวิตช์ความถี่สูงที่ต้องการความแม่นยำ โดยมีช่วงเวลาตอบสนองที่รวดเร็วเป็นพิเศษที่ 15 ไมโครวินาทีสำหรับการเปลี่ยนเป็นเปิด และ 80 ไมโครวินาทีสำหรับการเปลี่ยนเป็นปิด การออกแบบประหยัดพื้นที่ติดตั้งเข้ากับแบ็กเพลนมาตรฐานของซีรีส์ CJ ได้โดยตรง และมีเทอร์มินัลบล็อกแบบถอดได้เพื่อให้ง่ายต่อการเดินสายภาคสนามและบำรุงรักษาตามปกติโดยไม่รบกวนการเชื่อมต่อของระบบ

คุณสมบัติ

• การสวิตช์ความเร็วสูง: เวลาตอบสนองต่อสัญญาณชั่วขณะยอดเยี่ยม (เปิดสูงสุด 15 us, ปิดสูงสุด 80 us) ช่วยเพิ่มประสิทธิภาพในการควบคุมเครื่องจักรที่มีรอบการทำงานรวดเร็ว
• ความหนาแน่นของช่องสัญญาณที่มีประสิทธิภาพ: เอาต์พุตทรานซิสเตอร์แบบซิงกิง 16 จุดจัดกลุ่มไว้ในวงจรเดียว เพื่อลดพื้นที่ที่โมดูลใช้บนแชสซี
• รองรับโหลดได้อย่างทนทาน: รองรับโหลดแต่ละจุดสูงสุด 0.5 A พร้อมความสามารถรองรับโหลดรวมของยูนิตสูงสุด 5.0 A
• เทอร์มินัลบล็อกแบบถอดได้: ช่วยให้เดินสายล่วงหน้าและเปลี่ยนอุปกรณ์อิเล็กทรอนิกส์ของโมดูลได้โดยไม่ต้องถอดสายภาคสนามภายนอก
• ไฟแสดงสถานะเพื่อการวินิจฉัยที่ชัดเจน: ไฟ LED แสดงสถานะด้านหน้าจะแสดงสถานะการทำงานของจุดเอาต์พุตแต่ละจุด

การใช้งาน

• การควบคุมวาล์วโซลินอยด์: ขับเคลื่อนวาล์วควบคุมทิศทางระบบนิวแมติกและไฮดรอลิกกำลังต่ำบนสายการผลิตอัตโนมัติ
• เครื่องจักรบรรจุภัณฑ์: ควบคุมกลไกจัดตำแหน่ง ตัวดัน และหัวติดฉลากความเร็วสูง
• การแปรรูปเซมิคอนดักเตอร์: ควบคุมการลำเลียงวัสดุเสริม รอบการทำความสะอาด และระบบถ่ายโอน
• ระบบประกอบชิ้นส่วนแบบแยกส่วน: ควบคุมม่านแสง ไฟเสาสัญญาณ รีเลย์ขนาดเล็ก และแอคชูเอเตอร์อิเล็กทรอนิกส์

ข้อมูลจำเพาะทางเทคนิค

การเชื่อมต่อและอินเทอร์เฟซ

โมดูลเอาต์พุตแบบซิงก์นี้ใช้แหล่งจ่ายไฟ 24 VDC ภายนอกเพื่อสวิตช์โหลดภาคสนาม ต้องตรวจสอบขั้วให้ถูกต้องขณะเดินสายเทอร์มินัลเพื่อป้องกันความเสียหายต่อวงจร

ข้อค้นพบเชิงประจักษ์ทางวิศวกรรม

รุ่นทางเลือกและความเข้ากันได้

เมื่อติดตั้งกับเครื่องจักรรุ่นเก่า โปรดทราบว่าโมดูลนี้ใช้เทอร์มินัลบล็อกสกรู M3 แบบถอดได้สำหรับการเชื่อมต่อ โดยมักถูกพิจารณาให้เป็นทางเลือกแบบโมดูลาร์แทนรุ่นความหนาแน่นสูง เช่น CJ1W-OD231 ซึ่งใช้รูปแบบคอนเน็กเตอร์ 40 พิน การเปลี่ยนจากโมดูลแบบคอนเน็กเตอร์เป็นโมดูลแบบเทอร์มินัลบล็อกจำเป็นต้องตรวจสอบช่องทางเดินสายภายในตู้และข้อจำกัดด้านระยะห่าง

ข้อผิดพลาดที่พบบ่อยในการใช้งานและหมายเหตุทางวิศวกรรม

เนื่องจากโมดูลนี้ไม่มีฟิวส์ภายในในตัว การลัดวงจรกระแสสูงที่แชนเนลเอาต์พุตจะทำลายทรานซิสเตอร์เอาต์พุตที่เกี่ยวข้องอย่างถาวร จึงจำเป็นอย่างยิ่งที่จะต้องติดตั้งฟิวส์ภายนอกแบบตัดวงจรเร็วอนุกรมกับสายจ่ายไฟโหลด เพื่อป้องกันวงจรแบ็กเพลนภายใน นอกจากนี้ แม้แต่ละแชนเนลจะรองรับกระแส 0.5 A แต่ต้องไม่เกินขีดจำกัดกระแสรวม 5.0 A ระหว่างการทำงานต่อเนื่องของทุกแชนเนลที่ทำงานอยู่

เคล็ดลับการเริ่มใช้งานและการเดินสาย

ติดตั้งไดโอดระงับแรงดันกระชากแบบเหนี่ยวนำขนานกับโหลดเหนี่ยวนำเสมอ เช่น คอยล์รีเลย์หรือวาล์วโซลินอยด์ เอาต์พุตทรานซิสเตอร์ไวต่อพีกของแรงดันย้อนกลับที่เกิดขึ้นเมื่อหยุดจ่ายพลังงานให้โหลดเหนี่ยวนำอย่างมาก หากไม่ติดตั้งไดโอดสนับเบอร์ไว้ใกล้โหลด อาจทำให้แชนเนลเสียหายก่อนเวลาอันควรหรือเกิดการรีเซ็ตการสื่อสารกับแบ็กเพลนเป็นระยะ
