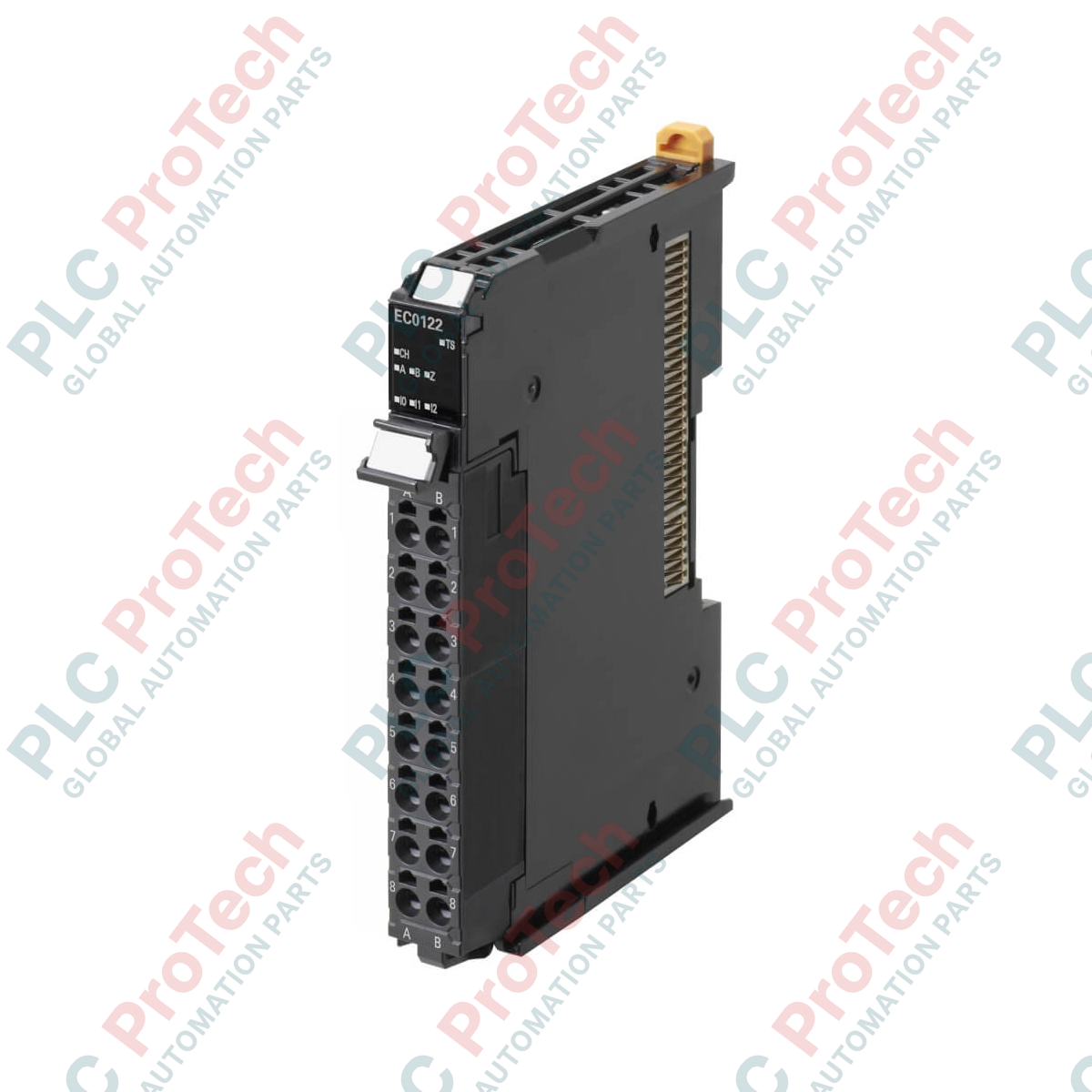

Omron NX-EC0122 โมดูลอินพุตเอ็นโค้ดเดอร์ซีรีส์ NX

SKU NX-EC0122

มีในสต็อก

12-month warranty
Free returns within 30 days

Manufacturer: Omron
Product No.: NX-EC0122
Origin ญี่ปุ่น
Product Type: โมดูลอินพุตเอ็นโคเดอร์
Payment: T/T, Western Union
Weight: 1.0 kg
Dimensions: 104.5 มม. x 12 มม. x 80.1 มม.
Shipping port: Xiamen
Warranty: 12 months

Product Description

คำอธิบาย

ออกแบบมาสำหรับการติดตามการเคลื่อนไหวความเร็วสูงภายในแพลตฟอร์มระบบอัตโนมัติ Sysmac โดย Omron NX-EC0122 ให้การประมวลผลอินพุตเอ็นโค้ดเดอร์แบบอินครีเมนทัลความเร็วสูงผ่าน NX I/O Bus ความเร็วสูง รองรับเอ็นโค้ดเดอร์แบบอินครีเมนทัล PNP ความละเอียดสูง พร้อมการซิงโครไนซ์แบบเรียลไทม์กับตัวควบคุมเครื่องจักรสำหรับการใช้งานที่ต้องการการกำหนดตำแหน่งอย่างแม่นยำ โมดูลนี้รองรับการประมวลผลสัญญาณหลายโหมด โดยปรับให้เข้ากับความต้องการของรอบการสแกนที่แตกต่างกันเพื่อรักษาประสิทธิภาพของระบบ

คุณสมบัติ

อินพุตเอ็นโค้ดเดอร์แบบอินครีเมนทัลช่องเดียว รองรับอินเทอร์เฟซประเภท PNP
รองรับการตอบสนองความเร็วสูงด้วยความถี่อินพุตสูงสุด 500 kHz
สถาปัตยกรรมการประมวลผลที่ยืดหยุ่น พร้อมโหมดทำงานอิสระ ทำงานแบบซิงโครนัส และจัดลำดับความสำคัญตามคาบของงาน
ผสานรวมโดยตรงกับแพลตฟอร์มซอฟต์แวร์ Sysmac Studio เพื่อให้การกำหนดค่าและการวิเคราะห์ปัญหาง่ายขึ้น
ระบบเชื่อมต่อแบบกดเสียบที่ถอดได้โดยไม่ต้องใช้เครื่องมือ ช่วยลดเวลาเดินสายและพื้นที่ติดตั้ง
ขั้วจ่ายไฟ IOV สี่ขั้วและ IOG สี่ขั้ว ช่วยให้กระจายสัญญาณเอ็นโค้ดเดอร์แบบรวมในระบบได้

การใช้งาน

เครื่องบรรจุความเร็วสูงและสายการซีลแบบโรตารีต่อเนื่อง
การติดตามและคัดแยกวัสดุบนสายพานลำเลียงแบบซิงโครไนซ์
กระบวนการลำเลียงผ่านเว็บ การคลายม้วน และการควบคุมแรงตึง
ระบบกำหนดตำแหน่งแบบไดนามิกที่เชื่อมต่อกับเซอร์โวและชุดขับความเร็วปรับเปลี่ยนได้

ข้อมูลจำเพาะทางเทคนิค

พารามิเตอร์	ข้อมูลจำเพาะ
ผู้ผลิต	Omron
หมายเลขรุ่น	NX-EC0122
ประเภทโมดูล	อินพุตเอ็นโค้ดเดอร์ (แบบอินครีเมนทัล)
การเชื่อมต่อระบบ I/O	บัส I/O NX
ประเภทอินพุตดิจิทัล	เอ็นโค้ดเดอร์แบบอินครีเมนทัล, PNP
จำนวนช่อง	1 ช่อง
ความถี่อินพุตสูงสุดของเอ็นโค้ดเดอร์	500 kHz
โหมดการประมวลผลสัญญาณ	ทำงานอิสระ, ทำงานแบบซิงโครนัส, จัดลำดับความสำคัญตามคาบของงาน
ประเภทการเชื่อมต่อ I/O	เทอร์มินัลบล็อกแบบกดเสียบ (12 ขั้ว)
เทอร์มินัลบล็อกแบบถอดได้	ใช่
ขั้วจ่ายไฟ	4x IOV (V+), 4x IOG (V-)
ระดับการป้องกัน IP	IP20
ขนาด (สูง x กว้าง x ลึก)	104.5 มม. x 12 มม. x 80.1 มม.
น้ำหนักสุทธิ	70 g
น้ำหนักจัดส่ง (คำนวณ)	1.0 กก. (บรรจุภัณฑ์)

การเชื่อมต่อและอินเทอร์เฟซ

ป้ายกำกับขั้ว	การกำหนดฟังก์ชัน
A / B / Z	อินพุตเฟส A, B และ Z ของเอ็นโค้ดเดอร์แบบอินครีเมนทัล (ระดับ PNP)
IOV	ขั้วบวกของแหล่งจ่ายไฟสำหรับเอ็นโค้ดเดอร์ที่เชื่อมต่อ (รวม 4 ขั้ว)
IOG	ขั้วร่วม/กราวด์แหล่งจ่ายไฟสำหรับเอ็นโค้ดเดอร์ที่เชื่อมต่อ (รวม 4 ขั้ว)
NC	ไม่มีการเชื่อมต่อ / สงวนไว้

รุ่นทางเลือกและความเข้ากันได้

NX-EC0122 ออกแบบมาสำหรับการกำหนดค่าอินเทอร์เฟซ PNP หากสถาปัตยกรรมฮาร์ดแวร์ของคุณต้องรองรับสัญญาณแบบโอเพนคอลเลกเตอร์ NPN หรือไดรเวอร์สายสัญญาณแบบดิฟเฟอเรนเชียล คุณต้องจัดหา NX-EC0112 (NPN) หรือ NX-EC0142 (Line Driver) ตามลำดับ โดยโมดูลนี้เชื่อมต่อโดยตรงกับบัสคัปเปลอร์ซีรีส์ NX (EtherCAT หรือ EtherNet/IP) และคอนโทรลเลอร์ซีรีส์ Sysmac NX102 หรือ NX1P2

ข้อผิดพลาดที่ควรระวังในการใช้งานและหมายเหตุทางวิศวกรรม

ตรวจสอบโหลดกระแสรวมที่ดึงจากเทอร์มินัลจ่ายไฟ IOV/IOG แม้เทอร์มินัลทั้ง 4 จุดจะช่วยให้เดินสายได้ง่าย แต่เทอร์มินัลเหล่านี้ใช้ไฟจากแหล่งจ่ายไฟภายในบัส NX หากการใช้พลังงานของเอนโคเดอร์เกินขีดจำกัดของบัส NX ต้องติดตั้งแหล่งจ่ายไฟเสริมภายนอกเพื่อป้องกันแรงดันบัสตกหล่น ที่ความถี่พัลส์สูงใกล้ขีดจำกัด 500 kHz อาจเกิดการบิดเบือนของสัญญาณ หากเดินสายเป็นระยะทางเกิน 10 เมตรโดยไม่ใช้สายชีลด์คุณภาพสูงที่มีค่าความจุต่ำ

เคล็ดลับการทดสอบเดินระบบและการเดินสาย

ตรวจสอบให้สายเอนโคเดอร์แยกจากสายไฟ AC แรงดันสูงอย่างน้อย 100 มม. เพื่อลดสัญญาณรบกวนทางแม่เหล็กไฟฟ้า ต่อชีลด์สายเคเบิลเฉพาะที่บัสกราวด์อุตสาหกรรมที่กำหนดหรือแคลมป์ของคัปเปลอร์สื่อสารเท่านั้น เพื่อป้องกันความเสียหายต่อแคลมป์สปริงแบบกดเสียบ ให้ใช้เฉพาะปลอกหางสายที่แนะนำสำหรับแกนสายแบบตัน และรักษาความยาวการปอกฉนวนให้แม่นยำเพื่อป้องกันการลัดวงจรระหว่างขั้วต่อแอ็กทีฟที่อยู่ติดกัน

แนวทางการติดตั้ง

คำเตือนสำคัญ: ตรวจสอบให้แน่ใจว่าแหล่งจ่ายไฟทั้งหมดของชุดแร็ก NX เครือข่ายจ่ายไฟเสริม และเซนเซอร์ภาคสนาม ถูกแยกทางกายภาพและล็อกเอาต์แล้ว ก่อนดำเนินการติดตั้ง เดินสาย หรือบำรุงรักษายูนิตนี้

จัดแนวรางนำด้านข้างของ NX-EC0122 ให้ตรงกับยูนิต NX ที่อยู่ติดกันบนราง DIN

เลื่อนโมดูลลงจนคลิกเข้ากับราง DIN ขนาด 35 มม. อย่างแน่นหนา และล็อกเข้ากับยูนิตข้างเคียง

ต่อสายเอนโคเดอร์ (เฟส A/B/Z และเส้นทางจ่ายไฟ IOV/IOG) โดยใช้สายควบคุมที่เข้าปลอกหางปลาและเสียบเข้ากับเทอร์มินัลแบบกดเสียบ

เปิดระบบและตรวจสอบสถานะ LED การทำงานมาตรฐานผ่านคัปเปลอร์สื่อสารอุตสาหกรรมหลัก

Shipping & Returns

Global Express Shipping

Standard Delivery: 4–6 business days via DHL, FedEx, and UPS.
Express Dispatch: Same-day dispatch for in-stock orders placed before 2:00 PM (GMT+8).
Worldwide Coverage: Serving over 150 countries.

Returns & Warranty

30-Day Guarantee: Returns accepted for in-stock products in original, factory-sealed packaging.
12-Month Warranty: Every industrial component is backed by our technical warranty.

FAQ

NX-EC0122 รองรับความถี่อินพุตสูงสุดเท่าใด

โมดูลนี้รองรับอินพุตเอ็นโค้ดเดอร์แบบอินครีเมนทัลความเร็วสูง โดยมีความถี่อินพุตสูงสุดถึง 500 kHz

โมดูลนี้รองรับเอ็นโค้ดเดอร์แบบ NPN หรือแบบไดรเวอร์สายสัญญาณดิฟเฟอเรนเชียลหรือไม่

ไม่รองรับ NX-EC0122 ออกแบบมาโดยเฉพาะสำหรับอินพุตชนิด PNP สำหรับการตั้งค่าแบบ NPN ควรเลือก NX-EC0112 และสำหรับการเชื่อมต่อแบบไดรเวอร์สายสัญญาณ ให้ใช้ NX-EC0142

มีตัวเลือกใดบ้างสำหรับโหมดประมวลผลสัญญาณ

โมดูลนี้ช่วยให้กำหนดค่าการประมวลผลสัญญาณได้ในโหมดทำงานอิสระ โหมดซิงโครนัส หรือโหมดจัดลำดับความสำคัญตามคาบเวลาของงาน เพื่อให้สอดคล้องกับรอบเวลาการทำงานของคอนโทรลเลอร์ได้อย่างแม่นยำ

จำเป็นต้องใช้เทอร์มินัลบล็อกแยกต่างหากเพื่อจ่ายไฟให้เอ็นโค้ดเดอร์หรือไม่

ไม่จำเป็น โมดูลนี้มีขั้วต่อ IOV (V+) สี่ขั้วและ IOG (V-) สี่ขั้วบนบล็อกขั้วต่อแบบกดเสียบ ช่วยให้เชื่อมต่อและจ่ายไฟให้เอ็นโค้ดเดอร์ได้โดยตรง
