CX1020-N060 BECKHOFF โมดูลอินเทอร์เฟซระบบอีเทอร์เน็ตซีรีส์ CX

ภาพรวมผลิตภัณฑ์

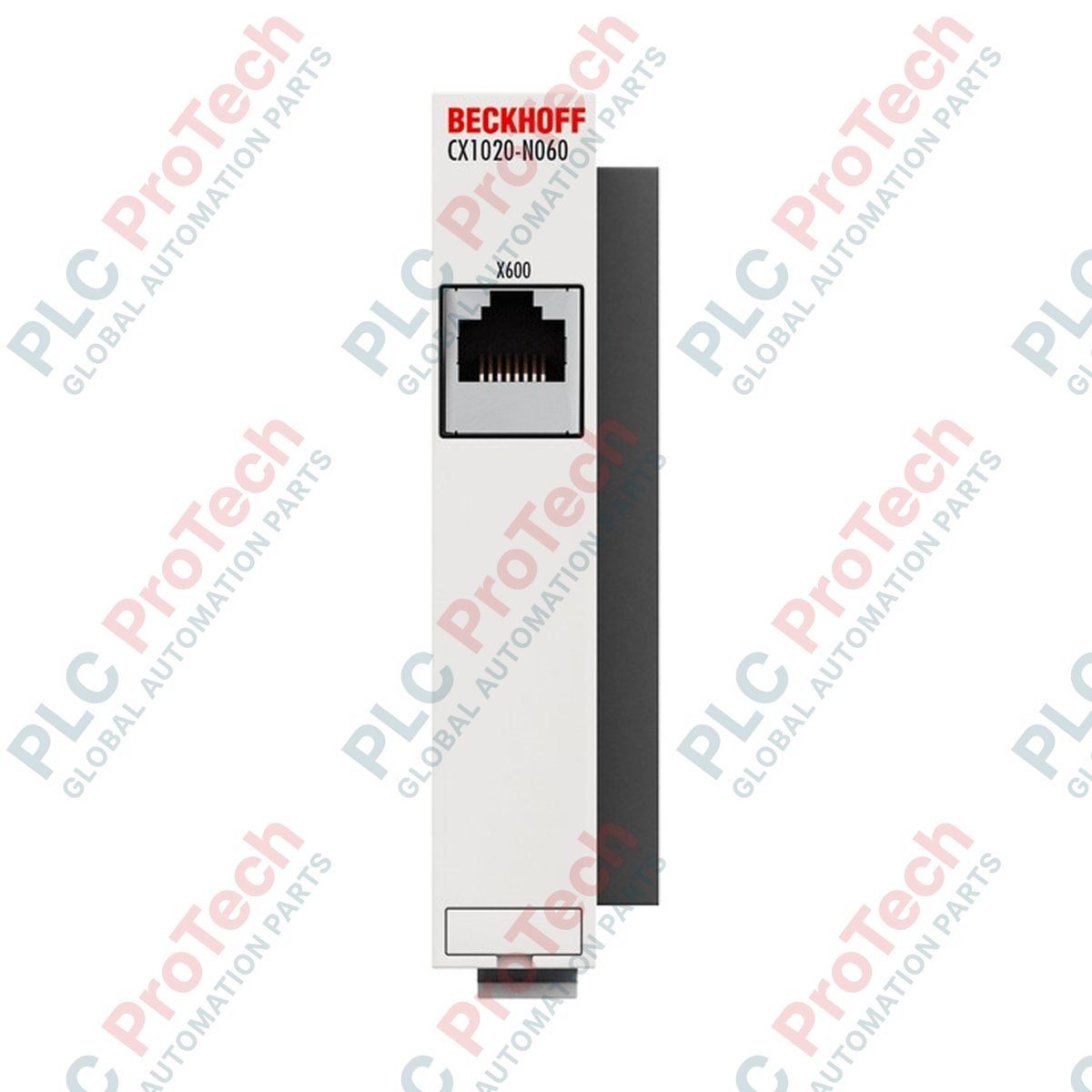

 CX1020-N060 (CX1020N060) คือโมดูลขยายอินเทอร์เฟซระบบอีเทอร์เน็ตประสิทธิภาพสูงที่ออกแบบมาโดยเฉพาะสำหรับ Embedded PC ซีรีส์ Beckhoff CX1020 โมดูลนี้มีพอร์ตสื่อสาร 10/100 Mbit/s โดยเฉพาะ ช่วยให้การผสานการทำงานในแนวดิ่งระหว่างการควบคุมระดับภาคสนามกับเครือข่ายระดับองค์กรเป็นไปอย่างราบรื่น CX1020-N060 ได้รับการออกแบบสำหรับสภาพแวดล้อม B2B ที่มีความสำคัญต่อภารกิจ เช่น การจ่ายไฟฟ้า การผลิตอัจฉริยะ และการควบคุมระบบ HVAC ขนาดใหญ่ จึงช่วยให้มีอัตราการส่งข้อมูลที่เสถียรและการเชื่อมต่อที่มีความหน่วงต่ำ ด้วยการถ่ายโอนภาระงานด้านการสื่อสารไปยังอินเทอร์เฟซแบบโมดูลาร์นี้ วิศวกรจึงสามารถรักษาประสิทธิภาพ CPU สูงบนคอนโทรลเลอร์หลัก พร้อมขยายขีดความสามารถด้านเครือข่ายของระบบในรูปแบบกะทัดรัดสำหรับติดตั้งบนราง DIN

สถาปัตยกรรมฮาร์ดแวร์และการผสานรวมระบบ

 CX1020-N060 ทำหน้าที่เป็นส่วนขยายแบบโมดูลาร์ที่เชื่อมต่อโดยตรงกับ CPU CX1020 ผ่านบัสระบบภายใน โดยมีจุดเชื่อมต่อ RJ45 จำนวน 1 จุด รองรับสายเคเบิลมาตรฐาน Cat 5 ข้อจำกัดสำคัญด้านสถาปัตยกรรมสำหรับผู้ออกแบบระบบคือ โมดูลนี้ไม่สามารถใช้ร่วมกับแหล่งจ่ายไฟ CX1100-0004 ได้ แต่ต้องจับคู่กับแหล่งจ่ายไฟซีรีส์ CX1100-xxxx รุ่นอื่น เพื่อให้การสื่อสารผ่านบัสและการควบคุมแรงดันเป็นไปอย่างถูกต้อง

อินเทอร์เฟซนี้ไม่ได้เป็นเพียงตัวแปลงสื่อสัญญาณทั่วไป แต่เป็นส่วนประกอบระบบแบบแอ็กทีฟที่รับพลังงานโดยตรงจากบัสระบบ ทำให้ไม่จำเป็นต้องเดินสายภายนอกสำหรับวงจรลอจิกของโมดูล ด้วยความกว้างเพียง 19 mm จึงรองรับการจัดวางฮาร์ดแวร์ความหนาแน่นสูงโดยไม่กระทบต่อการระบายความร้อนภายในตู้ควบคุม

ข้อมูลจำเพาะทางเทคนิค

คำถามที่พบบ่อยด้านเทคนิค

ฉันสามารถใช้ CX1020-N060 ร่วมกับแหล่งจ่ายไฟ CX1100-0004 ได้หรือไม่

ไม่ได้ CX1020-N060 มีการระบุไว้อย่างชัดเจนว่าไม่รองรับการใช้งานร่วมกับ CX1100-0004คุณต้องใช้โมดูลแหล่งจ่ายไฟรุ่นอื่นภายในกลุ่ม CX1100 เพื่อให้ระบบมีเสถียรภาพและเข้ากันได้กับบัส

การเชื่อมต่ออีเทอร์เน็ตรองรับระยะทางสูงสุดเท่าใด

โมดูลรองรับความยาวสายสูงสุด 20 m เมื่อใช้สายเคเบิลมาตรฐาน Cat 5 สำหรับระยะทางที่เกินขีดจำกัดนี้ ต้องติดตั้งสวิตช์อุตสาหกรรมหรือตัวทวนสัญญาณเพิ่มเติมในโทโพโลยีเครือข่าย

โมดูลนี้จำเป็นต้องกำหนดค่า IP ด้วยตนเองผ่านสวิตช์ฮาร์ดแวร์หรือไม่

โดยทั่วไป การกำหนดค่าจะดำเนินการผ่านสภาพแวดล้อมซอฟต์แวร์ TwinCAT หรือระบบปฏิบัติการของ Embedded PC CX1020 ทำให้สามารถกำหนด IP แบบ DHCP หรือ IP แบบคงที่ได้อย่างยืดหยุ่นตามสถาปัตยกรรมเครือข่ายของคุณ

คู่มือด้านวิศวกรรมและการติดตั้ง

• การเดินสายและสัญญาณรบกวน: แม้จะมีภูมิคุ้มกันต่อ EMC ที่แข็งแกร่ง (เป็นไปตาม EN 61000-6-2) แต่ควรเดินสายอีเทอร์เน็ต Cat 5 ให้ห่างจากสายไฟกระแสสูงและสายเอาต์พุต VFD เสมอ ใช้ขั้วต่อ RJ45 แบบมีชีลด์เพื่อรักษาความสมบูรณ์ของสัญญาณในสภาพแวดล้อมอุตสาหกรรมที่มีสัญญาณรบกวนสูง

• ความสมบูรณ์ของการเชื่อมต่อบัส: ตรวจสอบให้แน่ใจว่าโมดูลติดเข้ากับราง DIN อย่างแน่นหนา และขั้วต่อบัส PC104 ที่ติดตั้งด้านข้างสะอาดและไม่มีสิ่งสกปรก ก่อนเชื่อมต่อโมดูลเข้ากับ CPU CX1020 การเชื่อมต่อบัสที่หลวมอาจทำให้เกิดข้อผิดพลาดการสื่อสารแบบ "Time-Out" ใน TwinCAT เป็นระยะ

• ระยะห่างเพื่อการระบายความร้อน: ติดตั้งในตำแหน่งที่แนะนำเพื่อให้อากาศไหลเวียนในแนวดิ่งได้ เนื่องจากโมดูลทำงานได้ที่อุณหภูมิสูงสุด 55 องศาเซลเซียสการทำให้ด้านบนและด้านล่างของโมดูลมีทางเดินอากาศที่โล่งจะช่วยป้องกันจุดร้อนเฉพาะที่ซึ่งอาจทำให้อัตราการถ่ายโอนข้อมูลลดลง

ข้อได้เปรียบด้านวิศวกรรม

 CX1020-N060 ได้รับการออกแบบให้มีอายุการใช้งานยาวนานในสภาพแวดล้อมที่รุนแรง โดยมีความทนทานต่อการสั่นสะเทือนและแรงกระแทกอย่างมาก (EN 60068-2-6/27) จึงเหมาะอย่างยิ่งสำหรับชุดระบบอัตโนมัติเคลื่อนที่หรือเครื่องจักรที่ต้องเผชิญกับแรงทางกลอย่างต่อเนื่อง ความสามารถในการทำงานที่ความชื้น 95% โดยไม่เกิดการควบแน่น ช่วยให้มีความน่าเชื่อถือในสภาพภูมิอากาศที่หลากหลาย ตั้งแต่โรงงานผลิตในเขตร้อนไปจนถึงศูนย์โลจิสติกส์ควบคุมอุณหภูมิ ด้วยการใช้อินเทอร์เฟซแบบโมดูลาร์ "N-series" ผู้ใช้จึงมีความยืดหยุ่นในการขยายความต้องการด้านเครือข่ายโดยไม่ต้องเปลี่ยนหน่วยประมวลผลหลัก ช่วยคุ้มครองการลงทุนในระยะยาว
