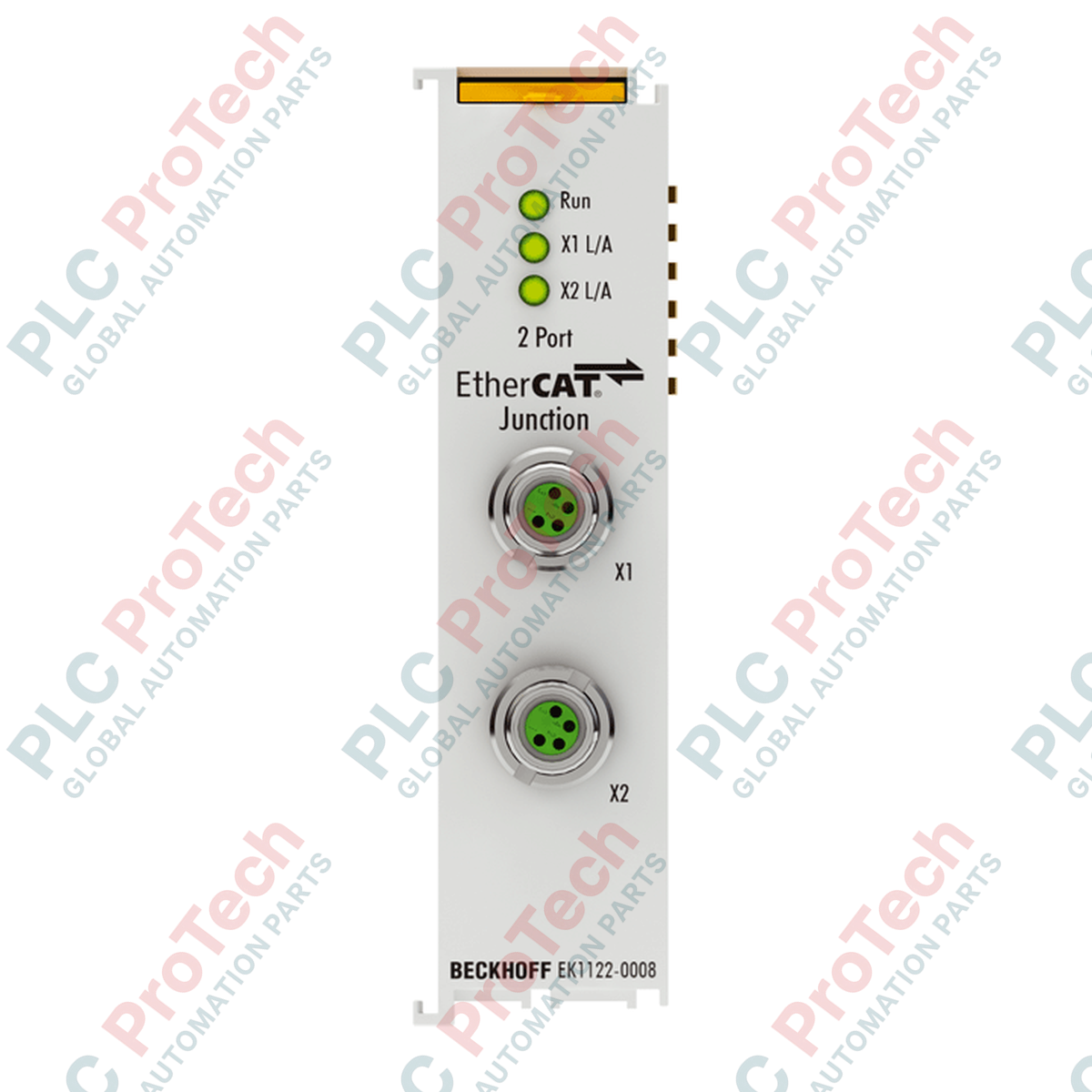

EK1122-0008 (EK 1122-0008) คือเทอร์มินัลจุดแยก EtherCAT แบบ 2 พอร์ตเฉพาะทาง ซึ่งออกแบบมาสำหรับสภาพแวดล้อมอุตสาหกรรมที่สมบุกสมบันและให้ความสำคัญกับความมั่นคงทางกลและการทนต่อแรงสั่นสะเทือน โมดูลนี้ออกแบบมาเพื่อรองรับการแยกแขนงโทโพโลยี EtherCAT โดยแทนที่พอร์ต RJ45 มาตรฐานด้วยอินเทอร์เฟซ M8 แบบมีชีลด์และขั้วต่อชนิดสกรูจำนวน 2 จุด ในการใช้งานที่มีการเคลื่อนไหวสูง เช่น แขนหุ่นยนต์ แพลตฟอร์มประกอบแบบเคลื่อนที่ และระบบควบคุมมุมใบพัดกังหันลม EK1122-0008 ช่วยให้การเชื่อมต่อทางกายภาพมีความแน่นหนาและป้องกันก๊าซเข้าได้ ด้วยการรองรับการสร้างโทโพโลยีแบบดาวหรือแบบต้นไม้ภายในเซ็กเมนต์ EtherCAT จึงสามารถเชื่อมต่อสถานีแบบกระจายศูนย์ได้ โดยมีค่าหน่วงเวลาภายในต่ำสุดประมาณ 1 ไมโครวินาที และยังคงประสิทธิภาพแบบกำหนดแน่นอนของเครือข่ายความเร็ว 100 Mbit/s
EK1122-0008 ทำหน้าที่เป็นจุดแยกแบบโปร่งใสภายในระบบ EtherCAT โดยไม่ต้องกำหนดค่าซอฟต์แวร์หรือแอดเดรสด้วยตนเอง อุปกรณ์ใช้ E-bus เป็นแหล่งจ่ายไฟภายใน และมีการใช้กระแสไฟโดยทั่วไป 220 mA โมดูลนี้สามารถส่งสัญญาณ 100BASE-TX ได้ในระยะทางสูงสุด 100 เมตร โดยใช้สายเคเบิล Cat.5 แบบมีชีลด์หรือสูงกว่า โครงสร้างของอุปกรณ์ได้รับการเสริมความแข็งแกร่งเป็นพิเศษสำหรับสภาวะสุดขั้ว โดยทนต่อแรงสั่นสะเทือนและแรงกระแทกตามมาตรฐาน EN 60068 นอกจากนี้ยังมีใบรับรองสำหรับพื้นที่อันตรายหลายรายการ ได้แก่ ATEX (Ex nA) และ cFMus (Class I, Division 2) จึงสามารถติดตั้งในบรรยากาศที่อาจเกิดการระเบิด ซึ่งจำเป็นต้องใช้มาตรการความปลอดภัย Zone 2 หรือ Division 2 ได้
| คุณลักษณะ | รายละเอียดข้อมูลจำเพาะ |
| รุ่น | EK1122-0008 |
| แบรนด์ | BECKHOFF |
| แหล่งกำเนิด | เยอรมนี |
| อินเทอร์เฟซบัส | 2 x M8 (มีชีลด์, ชนิดสกรู) |
| โปรโตคอล | EtherCAT |
| อัตราการถ่ายโอนข้อมูล | 100 Mbit/s |
| ค่าหน่วงเวลา | ประมาณ 1 ไมโครวินาที |
| ระยะห่างระหว่างสถานี | สูงสุด 100 ม. (100BASE-TX) |
| การใช้กระแสไฟ | โดยทั่วไป 220 mA (จาก E-bus) |
| อุณหภูมิใช้งาน | -25 ถึง +60 องศาเซลเซียส |
| ขนาด (W x H x D) | 24 มม. x 100 มม. x 52 มม. |
| ระดับการป้องกัน | IP20 |
| น้ำหนัก | 65 กรัม |
| น้ำหนักจัดส่ง | 2.0 กก. |
| การรับรอง | CE, UL, ATEX, IECEx, cFMus |
เหตุใดจึงควรเลือกการเชื่อมต่อ M8 แทน RJ45 มาตรฐานสำหรับจุดแยก
การเชื่อมต่อแบบสกรู M8 บน EK1122-0008 ให้ความมั่นคงทางกลสูงกว่าอย่างมาก เมื่อเทียบกับคลิป RJ45 ที่อาจหักหรือคลายตัวจากแรงสั่นสะเทือน ข้อต่อเกลียว M8 ช่วยให้ชีลด์และขาสัญญาณสัมผัสกันอย่างต่อเนื่อง แม้อยู่ภายใต้แรงสั่นสะเทือนความถี่สูงหรือการเคลื่อนไหวซ้ำ ๆ
EK1122-0008 ต้องมีที่อยู่ IP ของตัวเองหรือไม่
ไม่จำเป็น เนื่องจาก EK1122-0008 เป็นจุดแยก EtherCAT จึงทำงานแบบโปร่งใสต่อเครือข่าย มาสเตอร์ EtherCAT จะจัดการการไหลของข้อมูลผ่านจุดแยกไปยังอุปกรณ์ปลายทางโดยอัตโนมัติ โดยไม่ต้องกำหนดค่าด้วยตนเองหรือกำหนด IP
จุดแยกนี้สามารถใช้จ่ายไฟให้เทอร์มินัลปลายทางได้หรือไม่
EK1122-0008 ใช้พลังงานของตนเองจาก E-bus เพื่อขับลอจิกสวิตช์แบบ 2 พอร์ต แต่โดยหลักแล้วเป็นอุปกรณ์เชื่อมต่อข้อมูล โปรดตรวจสอบว่า EtherCAT coupler ของคุณ (เช่น EK1100) มีความสามารถในการจ่ายไฟ E-bus เพียงพอสำหรับการใช้กระแส 220 mA ของจุดแยกนี้ รวมถึงเทอร์มินัล ELxxxx อื่น ๆ ที่เชื่อมต่ออยู่
การประกอบและการทำชีลด์ขั้วต่อ M8:
เพื่อรักษาภูมิคุ้มกัน EMC ตามข้อกำหนด EN 61000-6-2/4 ให้ใช้เฉพาะสายเคเบิล M8 แบบ 4 พิน รหัส D และมีชีลด์เท่านั้น ขันขั้วต่อชนิดสกรู M8 ด้วยแรงบิดตามคำแนะนำของผู้ผลิต เพื่อให้ชีลด์เชื่อมต่อกับตัวเรือนเทอร์มินัลโดยรอบ 360 องศา ขั้นตอนนี้มีความสำคัญอย่างยิ่งในการป้องกันการสูญหายของแพ็กเก็ตข้อมูลในสภาพแวดล้อมที่มีสัญญาณรบกวนสูง ซึ่งพบได้ทั่วไปในศูนย์ควบคุมมอเตอร์
การติดตั้งในพื้นที่อันตราย (Ex):
สำหรับการติดตั้งตามมาตรฐาน ATEX และ cFMus Class I, Div 2 ต้องติดตั้ง EK1122-0008 ภายในตู้ที่ต้องใช้เครื่องมือในการเปิดและมีระดับการป้องกันอย่างน้อย IP54 ตรวจสอบให้แน่ใจว่าสายเคเบิล M8 ได้รับการรับรองให้เหมาะสมกับสภาพแวดล้อมดังกล่าว และราง DIN ขนาด 35 มม. เชื่อมต่อกับสายดินเพื่อการทำงานที่สะอาด ห้ามถอดขั้วต่อ M8 ขณะที่วงจรมีกระแสไฟในบรรยากาศอันตรายโดยเด็ดขาด
การวางแผนโทโพโลยีและค่าหน่วงเวลา:
ด้วยค่าหน่วงเวลาภายในต่ำสุด 1 ไมโครวินาที EK1122-0008 จึงรองรับการซ้อนแขนง EtherCAT หลายระดับได้โดยไม่ส่งผลกระทบอย่างมีนัยสำคัญต่อรอบการทำงาน เมื่อวางแผนเครือข่าย โปรดคำนึงว่าขีดจำกัดระยะทาง 100 เมตรมีผลกับแต่ละเซ็กเมนต์ (จากจุดแยกไปยังสถานีถัดไป) ใช้ช่องติดตั้งคู่และขั้วต่อแบบมีคีย์เพื่อยึดจุดแยกเข้ากับเทอร์มินัล EtherCAT อื่น ๆ อย่างแน่นหนา และรักษาความต่อเนื่องของ E-bus
Global Express Shipping
Returns & Warranty
Manufacturer: BECKHOFF
Product No.: EK1122-0008
Country of origin:เยอรมนี
Product Type: จุดเชื่อมต่อ EtherCAT 2 พอร์ต พร้อมการเชื่อมต่อ M8
Payment: T/T, Western Union
Weight: 2000g
Dimensions: 24 มม. x 100 มม. x 52 มม.
Shipping port: Xiamen
Warranty: 12 months
