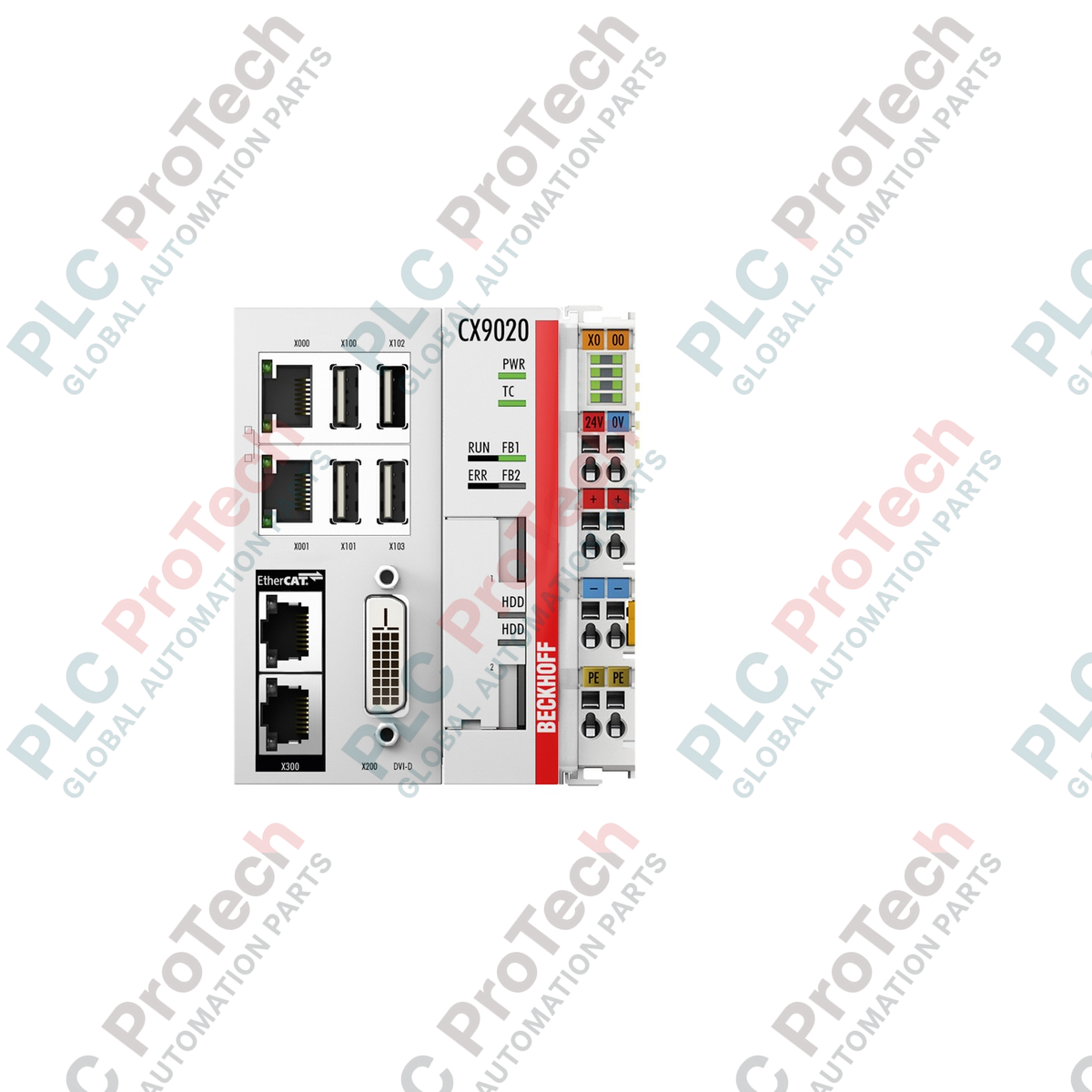

CX9020-N031-0002 โมดูล CPU พื้นฐาน Embedded PC BECKHOFF

ภาพรวมผลิตภัณฑ์

 CX9020-N031-0002 (CX9020N0310002) คือระบบควบคุมอีเทอร์เน็ตขนาดกะทัดรัดที่ติดตั้งบนราง DIN ได้ ออกแบบมาสำหรับงานระบบอัตโนมัติประสิทธิภาพสูง ขับเคลื่อนด้วยโปรเซสเซอร์ ARM Cortex-A8 ความถี่ 1 GHz อันทรงพลัง โมดูล CPU พื้นฐาน นี้ทำหน้าที่เป็นศูนย์กลางการประมวลผลสำหรับสถาปัตยกรรมการควบคุมแบบกระจาย การกำหนดค่านี้มี อินเทอร์เฟซ RS485ติดตั้งมาจากโรงงาน ช่วยให้เชื่อมต่อกับอุปกรณ์อนุกรมรุ่นเก่าและการสื่อสารแบบจุดต่อจุดได้อย่างราบรื่น ในสภาพแวดล้อมอุตสาหกรรมที่ต้องการความน่าเชื่อถือสูง เช่น โรงบำบัดน้ำ ระบบอาคารอัจฉริยะ และการผลิตไฟฟ้าแบบกระจาย CX9020-N031-0002 ช่วยให้ระบบทำงานต่อเนื่องสูงสุดด้วยการรวม PLC, Motion Control และ Visualization ไว้ในแพลตฟอร์มฮาร์ดแวร์ที่แข็งแกร่งเพียงชุดเดียว

สถาปัตยกรรมอินเทอร์เฟซและตรรกะการสื่อสาร

ส่วนต่อท้าย N031 ระบุส่วนขยายฮาร์ดแวร์เฉพาะ ได้แก่ อินเทอร์เฟซ RS485 ผ่านซ็อกเก็ต D-sub 9 พิน โมดูลนี้ออกแบบมาเพื่อความน่าเชื่อถือและกำหนดค่าเป็น "จุดต่อพ่วง" โดยไม่มีการส่งสัญญาณสะท้อนกลับ จึงเหมาะสำหรับการเชื่อมต่อเข้ากับระบบบัสที่มีสเลฟหลายตัวสื่อสารกับคอนโทรลเลอร์หลัก ค่าเทอร์มิเนชันถูกตั้งเป็น "ปิด" โดยค่าเริ่มต้น ทำให้วิศวกรสามารถติดตั้งเทอร์มิเนชันภายนอกตามข้อกำหนดของโทโพโลยีเครือข่ายแต่ละแบบได้ แตกต่างจากอินเทอร์เฟซ PC ทั่วไป โมดูลนี้ถูกรวมเข้ากับอิมเมจระบบ CX9020 โดยตรง จึงรองรับการดึงข้อมูลที่มีความหน่วงต่ำและการประมวลผล Modbus RTU หรือโปรโตคอลอนุกรมอื่น ๆ ด้วยความเร็วสูง

ข้อมูลจำเพาะทางเทคนิค

คำถามที่พบบ่อยเกี่ยวกับการแก้ไขปัญหาและความเข้ากันได้ในการใช้งาน

การจัดการเทอร์มิเนชัน RS485 บน CX9020-N031-0002 ทำอย่างไร?

เทอร์มิเนชันภายในของโมดูลนี้ตั้งค่าเป็น "ปิด" สำหรับการส่งข้อมูลที่เชื่อถือได้ในระยะทางไกลหรือที่อัตราบอดสูง ต้องติดตั้งตัวต้านทานภายนอกขนาด 120 โอห์มที่จุดเริ่มต้นและจุดสิ้นสุดทางกายภาพของบัส RS485 เพื่อป้องกันการสะท้อนของสัญญาณ

สามารถใช้เครื่องนี้แทนรุ่น CX9010 รุ่นเก่าได้หรือไม่?

ได้ ซีรีส์ CX9020 เป็นรุ่นที่สืบทอดโดยตรงจาก CX9010 โดยมีประสิทธิภาพการประมวลผลและหน่วยความจำสูงขึ้นอย่างมาก อย่างไรก็ตาม ต้องคอมไพล์โปรเจกต์ TwinCAT ใหม่สำหรับสถาปัตยกรรม ARM และอัปเดตการกำหนดค่าฮาร์ดแวร์ใน System Manager เพื่อให้ระบบรู้จักอินเทอร์เฟซ RS485 N031

โมดูล CPU นี้มีระดับความทนทานต่อสภาพแวดล้อมอย่างไร?

โมดูลนี้ออกแบบมาให้รองรับช่วงอุณหภูมิการทำงานที่กว้าง ตั้งแต่ -25 ถึง +60 องศาเซลเซียส การออกแบบแบบไม่มีพัดลมช่วยลดจุดที่อาจเกิดความขัดข้องทางกล จึงเหมาะอย่างยิ่งสำหรับงานที่มีแรงสั่นสะเทือนสูงในภาคพลังงานหมุนเวียน

ขั้นตอนการติดตั้งภาคสนามและการนำระบบไปใช้งาน

• การชีลด์และการต่อลงดิน: เพื่อลดสัญญาณรบกวนทางแม่เหล็กไฟฟ้า (EMI) บนสาย RS485 ให้ใช้สายคู่บิดเกลียวแบบมีชีลด์คุณภาพสูง ควรต่อลงดินชีลด์ที่จุดเดียว โดยทั่วไปคือบริเวณทางเข้าสู่ตู้ควบคุม เพื่อป้องกันกราวด์ลูปที่อาจรบกวนตรรกะภายในของ CPU

• การจัดการความร้อน: แม้ว่า CX9020-N031-0002 จะไม่มีพัดลม แต่ควรเว้นระยะด้านบนและด้านล่างของเครื่องอย่างน้อย 30 มม. เพื่อให้เกิดการพาความร้อนตามธรรมชาติ การติดตั้งในแนวตั้งบนราง DIN แนวนอนเป็นทิศทางที่แนะนำเพื่อเพิ่มประสิทธิภาพการระบายความร้อน

• การจัดการ MicroSD: ตรวจสอบให้แน่ใจว่าการ์ด MicroSD ซึ่งมีระบบปฏิบัติการและรันไทม์ TwinCAT ติดตั้งเข้าที่และล็อกเรียบร้อยแล้วก่อนเปิดเครื่อง ห้ามถอดสื่อบันทึกข้อมูลขณะที่ไฟ LED "Disk" ติดอยู่ เพื่อป้องกันความเสียหายของระบบไฟล์

ความทนทานในอุตสาหกรรมและข้อได้เปรียบด้านวิศวกรรม

ซีรีส์ BECKHOFF CX9020 ใช้ตัวเครื่องที่ทำจากโลหะผสมแมกนีเซียมและโพลีคาร์บอเนตเกรดสูง ให้ความแข็งแรงเชิงโครงสร้างเหนือกว่าคอนโทรลเลอร์พลาสติกทั่วไป การออกแบบแบบโซลิดสเตตที่ไม่มีชิ้นส่วนหมุนช่วยให้มีเสถียรภาพในระยะยาวสำหรับงานเหมืองแร่และการผลิตหนัก ซึ่งต้องทำงานตลอด 24 ชั่วโมง 7 วันต่อสัปดาห์ โมดูล N031 RS485 มีการแยกทางไฟฟ้าแบบกัลวานิก ช่วยปกป้อง CPU หลักจากแรงดันไฟฟ้ากระชากชั่วขณะที่มักพบในเครือข่ายอนุกรมอุตสาหกรรม
