ภาพรวมผลิตภัณฑ์

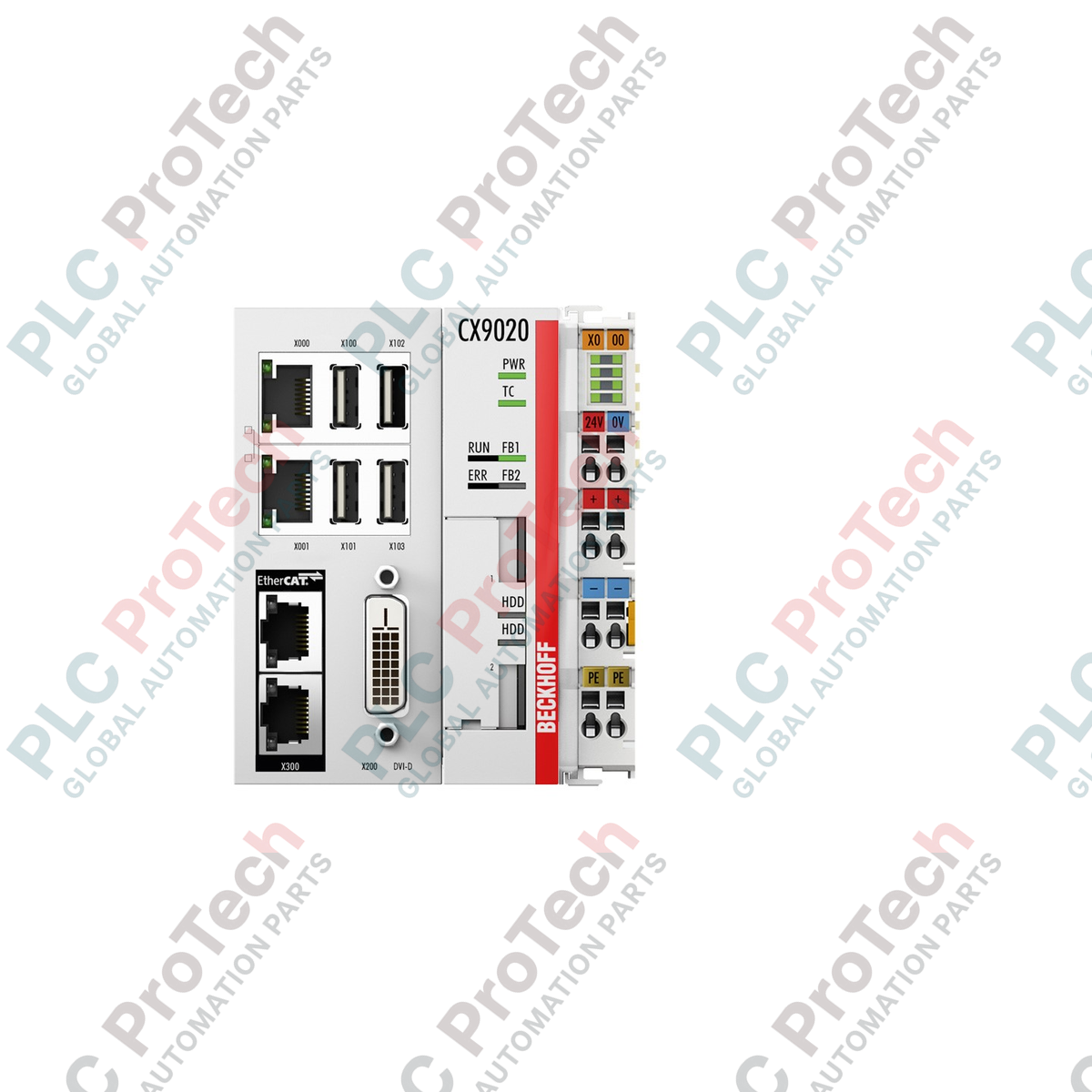

 CX9020-N031-0004 (CX9020-N031-0004) เป็นระบบควบคุมอีเทอร์เน็ตขนาดกะทัดรัดที่ติดตั้งบนราง DIN ได้ ออกแบบมาสำหรับงานระบบอัตโนมัติในอุตสาหกรรมที่หลากหลาย โมดูล CPU พื้นฐานนี้ทำหน้าที่เป็นหน่วยประมวลผลหลักของซีรีส์ CX9020 โดยผสานโปรเซสเซอร์ ARM Cortex™-A8 ประสิทธิภาพสูงเข้ากับการกำหนดค่า อินเทอร์เฟซ RS422 เฉพาะทาง ในภาคส่วนต่าง ๆ เช่น ระบบอัตโนมัติในอาคาร การจัดการพลังงานแสงอาทิตย์ และการสร้างเครื่องจักรเฉพาะทาง CX9020-N031-0004 มีบทบาทสำคัญในการประสานงานระบบ I/O และจัดการการสื่อสารแบบอนุกรมกับอุปกรณ์ต่อพ่วง การออกแบบที่ไม่มีพัดลมและไม่มีชิ้นส่วนหมุนช่วยให้มีความน่าเชื่อถือในการทำงานสูงและลดรอบการบำรุงรักษาในสภาพแวดล้อมพื้นที่โรงงานที่มีการสั่นสะเทือนและฝุ่นละอองสูง

การกำหนดค่าทางเทคนิค

สถาปัตยกรรมฮาร์ดแวร์ของ CX9020-N031-0004 กำหนดโดยตัวเลือกอินเทอร์เฟซอนุกรม N031 ที่ติดตั้งในตัว รุ่นเฉพาะนี้มี อินเทอร์เฟซ RS422 ผ่านซ็อกเก็ต D-sub 9 พิน ซึ่งกำหนดค่ามาล่วงหน้าเป็นจุดปลายแบบฟูลดูเพล็กซ์และเปิดใช้งานการติดตั้งตัวต้านทานปลายสายในตัว การตั้งค่านี้เหมาะสำหรับการส่งข้อมูลแบบจุดต่อจุดในระยะทางไกล โดยมีภูมิคุ้มกันต่อสัญญาณรบกวนเหนือกว่าการเชื่อมต่อ RS232 มาตรฐาน โมดูล CPU รองรับการทำงานของซอฟต์แวร์ TwinCAT PLC และ Motion Control โดยทำหน้าที่เป็นศูนย์กลางอัจฉริยะระหว่างระดับ I/O ภายในเครื่อง (ทั้ง Bus Terminals หรือ EtherCAT Terminals) กับเครือข่ายระดับสูงผ่านพอร์ตอีเทอร์เน็ตแบบสวิตช์คู่

ข้อมูลจำเพาะทางเทคนิค

คำถามที่พบบ่อยทางเทคนิค

โมดูล CPU นี้รองรับทั้งเทอร์มินัล K-bus และ E-bus หรือไม่?

รองรับ ซีรีส์ CX9020 มีระบบตรวจจับบัสอัตโนมัติ CX9020-N031-0004 สามารถเชื่อมต่อกับ Beckhoff Bus Terminals มาตรฐาน (K-bus) หรือ EtherCAT Terminals ความเร็วสูง (E-bus) ได้ เพียงติดตั้งส่วนเทอร์มินัลที่ตรงกันเข้ากับด้านขวาของ CPU

การกำหนดค่า "จุดปลายแบบฟูลดูเพล็กซ์" บนพอร์ต RS422 มีความสำคัญอย่างไร?

การกำหนดค่าแบบฟูลดูเพล็กซ์ช่วยให้ CPU และอุปกรณ์ที่เชื่อมต่อสามารถสื่อสารสองทางพร้อมกันได้ การเป็น "จุดปลาย" และตั้งค่า "เปิดการติดตั้งตัวต้านทานปลายสาย" หมายความว่าโมดูลนี้ออกแบบให้ติดตั้งที่ปลายด้านหนึ่งของสายสื่อสาร โดยใช้ตัวต้านทานภายในเพื่อป้องกันการสะท้อนของสัญญาณและรักษาความถูกต้องของข้อมูลเมื่อใช้สายเคเบิลระยะไกล

CX9020 ไม่มีพัดลมหรือไม่?

ใช่ CX9020-N031-0004 ใช้การระบายความร้อนแบบพาสซีฟและหน่วยจัดเก็บข้อมูลแบบแฟลช การไม่มีพัดลมและฮาร์ดไดรฟ์ทำให้อุปกรณ์ทนทานต่อการสึกหรอทางกลได้สูง และเหมาะสำหรับติดตั้งในสภาพแวดล้อมอุตสาหกรรมที่มีการสั่นสะเทือนสูง

คู่มือด้านวิศวกรรมและการติดตั้ง

การเดินสายอนุกรม RS422 และการติดตั้งตัวต้านทานปลายสาย:

เมื่อต่อ CX9020-N031-0004 เข้ากับอุปกรณ์ต่อพ่วง ตรวจสอบให้แน่ใจว่าความยาวสายไม่เกิน 1200 เมตร ซึ่งเป็นขีดจำกัดทางทฤษฎีของ RS422 เนื่องจากโมดูลนี้ตั้งค่าการติดตั้งตัวต้านทานปลายสายภายในไว้ที่ "เปิด" จึงต้องติดตั้งที่ปลายกายภาพด้านหนึ่งของเครือข่ายอนุกรม หากการสื่อสารล้มเหลวหรือเกิดข้อมูลเสียหาย ให้ตรวจสอบว่าอุปกรณ์ระยะไกลมีการติดตั้งตัวต้านทานปลายสายอย่างเหมาะสมด้วยหรือไม่ (โดยทั่วไปคือ 120 โอห์ม) เพื่อทำให้สายสมดุล

การจัดเก็บข้อมูลและการจัดการพลังงาน:

CX9020 ใช้การ์ด microSD สำหรับระบบปฏิบัติการและรันไทม์ TwinCAT ควรใช้การ์ด microSD ระดับอุตสาหกรรมที่ได้รับการรับรองจาก Beckhoff เสมอ เพื่อให้ทนทานต่อรอบการเขียนสูงและรักษาข้อมูลได้ดี ระหว่างการติดตั้ง ตรวจสอบให้แน่ใจว่าแหล่งจ่ายไฟ 24 VDC มีเสถียรภาพ เพราะไฟดับระหว่างการเขียนข้อมูลอาจทำให้สื่อบันทึกข้อมูลแบบแฟลชเสียหายได้ ขอแนะนำอย่างยิ่งให้ใช้โมดูล UPS ของ Beckhoff (เช่น แหล่งจ่ายไฟซีรีส์ CX2100) สำหรับการใช้งานที่มีความสำคัญสูง

การติดตั้งและระยะห่าง:

ต้องติดตั้งโมดูลบนราง DIN ขนาด 35 มม. เพื่อรักษาอุณหภูมิขณะทำงานตามพิกัดที่ 60 องศาเซลเซียส ควรเว้นระยะห่างเหนือและใต้ตัวเครื่องอย่างน้อย 30 มม. เพื่อให้เกิดการหมุนเวียนอากาศตามธรรมชาติ หลีกเลี่ยงการติดตั้ง CPU โดยตรงเหนืออุปกรณ์ที่ก่อให้เกิดความร้อน เช่น อินเวอร์เตอร์ความถี่ขนาดใหญ่หรือหม้อแปลงไฟฟ้า
