EL2258 BECKHOFF เทอร์มินัลเอาต์พุตดิจิทัลแบบหลายการประทับเวลา 8 ช่อง

ภาพรวมผลิตภัณฑ์

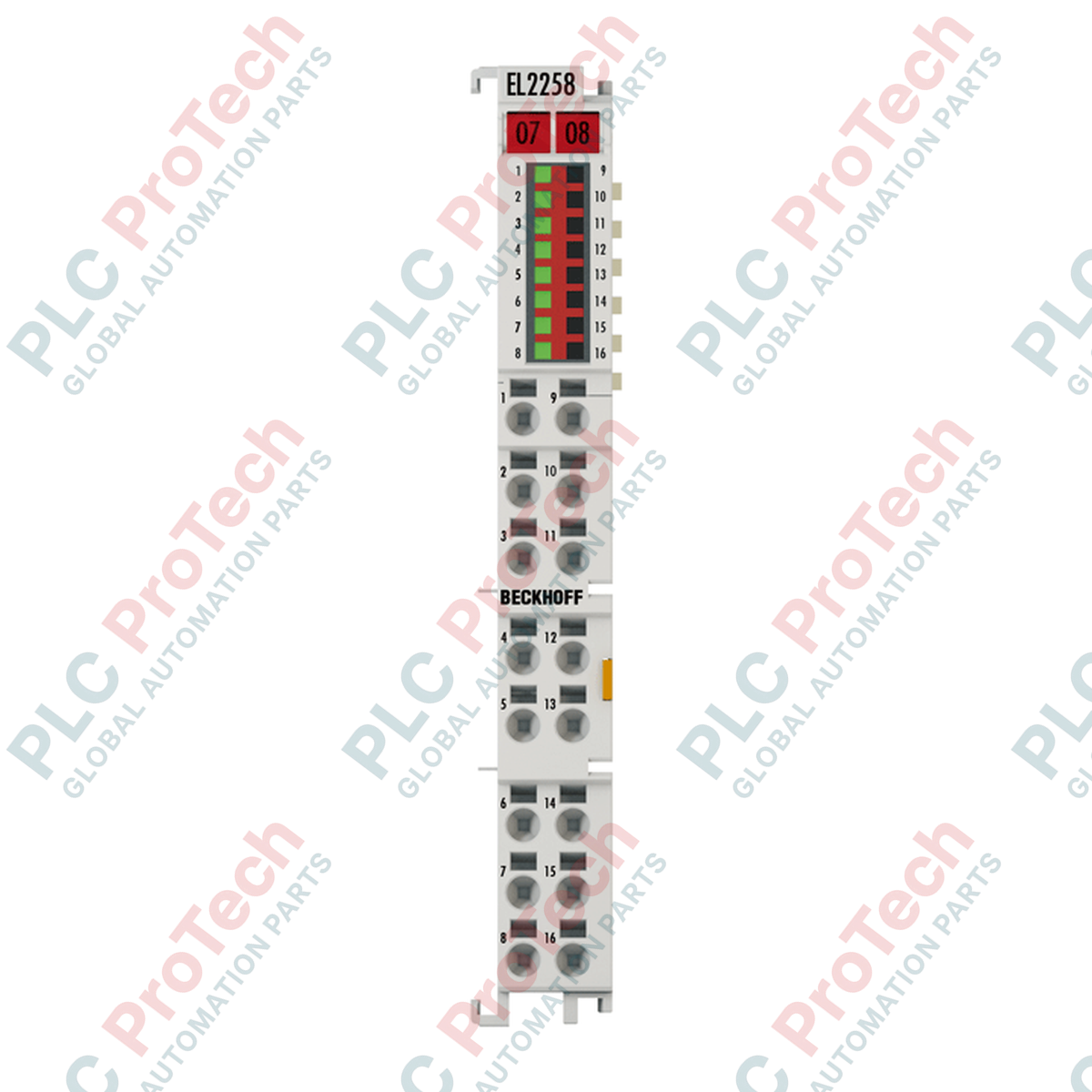

 EL2258 (EL 2258) คือเทอร์มินัลเอาต์พุตดิจิทัล 8 ช่องประสิทธิภาพสูง ซึ่งออกแบบมาสำหรับการซิงโครไนซ์ที่แม่นยำเป็นพิเศษและการสวิตช์ความเร็วสูงภายในเครือข่าย EtherCAT โดยทำงานที่ 24 V DC และรองรับกระแส 0.5 A ต่อช่อง  EL2258 โดดเด่นด้วยฟังก์ชัน Multi-timestamping และ Distributed Clocks (DC) ในตัว เทอร์มินัลนี้ได้รับการออกแบบสำหรับการใช้งานที่รอบเวลามาตรฐานไม่เพียงพอ เช่น ระบบคัดแยกความเร็วสูง การควบคุมเลเซอร์ และการประกอบชิ้นส่วนอิเล็กทรอนิกส์ที่มีความแม่นยำ ด้วยการอนุญาตให้ดำเนินการคำสั่งสวิตช์หลายคำสั่งภายในรอบการสื่อสารเดียว  EL2258 จึงมีความแม่นยำด้านเวลาต่ำกว่า 1 ไมโครวินาทีได้อย่างมาก ทำให้มั่นใจได้ว่าขอบสัญญาณเอาต์พุตจะถูกสร้างขึ้นตรงตามเวลาที่กระบวนการกำหนด

การกำหนดค่าทางเทคนิค

 EL2258 ใช้ตัวเรือนความหนาแน่นสูง (HD) เพื่อรองรับ 8 ช่องสัญญาณในความกว้างเพรียวบาง 12 มม. โดยใช้เทคโนโลยีการเชื่อมต่อแบบ 2 สาย จุดเด่นสำคัญคือความสามารถ “Multi-Timestamp” ซึ่งสามารถจัดเก็บและดำเนินการเหตุการณ์การสวิตช์ได้สูงสุด 10 เหตุการณ์ต่อช่องสัญญาณ (ขึ้นอยู่กับการกำหนดค่า) โดยอ้างอิงกับ Distributed Clock สเตจเอาต์พุตใช้การออกแบบแบบพุช ซึ่งเหมาะสำหรับโหลดแบบโอห์มมิก โหลดเหนี่ยวนำ และโหลดหลอดไฟ พร้อมการป้องกันไฟฟ้าลัดวงจรและการป้องกันแรงดันย้อนกลับในตัว ด้วยเวลาในการประมวลผลภายในตั้งแต่ 10 ถึง 40 ไมโครวินาที เทอร์มินัลจึงสามารถตรวจจับและประมวลผลขอบสัญญาณได้ตั้งแต่ 100 ถึง 25,000 ครั้งต่อวินาที ความปลอดภัยทางไฟฟ้าได้รับการรักษาด้วยการแยก 500 V ระหว่างลอจิก E-bus กับศักย์สนาม

ข้อมูลจำเพาะทางเทคนิค

คำถามที่พบบ่อยด้านเทคนิค

“Multi-Timestamping” คืออะไร และแตกต่างจากเอาต์พุตมาตรฐานอย่างไร

เอาต์พุตดิจิทัลมาตรฐานจะอัปเดตหนึ่งครั้งต่อรอบ PLC การประทับเวลาหลายรายการช่วยให้  EL2258 รับบัฟเฟอร์การประทับเวลาหลายรายการจากคอนโทรลเลอร์ จากนั้นเทอร์มินัลจะสลับเอาต์พุตโดยอัตโนมัติตามเวลาที่กำหนดไว้อย่างแม่นยำ โดยไม่ขึ้นกับว่าโทรเลข EtherCAT ถัดไปจะมาถึงเมื่อใด จึงทำให้สามารถใช้ความถี่การสวิตช์ที่สูงกว่าความถี่รอบของฟิลด์บัสได้มาก

เทอร์มินัลนี้รองรับ Distributed Clocks (DC) หรือไม่

ใช่ Distributed Clocks มีความสำคัญอย่างยิ่งต่อ  EL2258  โดยจะซิงโครไนซ์นาฬิกาภายในของอุปกรณ์ EtherCAT ทั้งหมดให้ตรงกับเวลาอ้างอิงร่วมกัน การซิงโครไนซ์นี้ทำให้เทอร์มินัลสามารถดำเนินการคำสั่งที่มีการประทับเวลาได้ด้วยความแม่นยำสูงกว่าหนึ่งไมโครวินาทีอย่างมาก

ฉันสามารถใช้ EL2258 กับโหลดเหนี่ยวนำได้หรือไม่

ใช่  EL2258 รองรับโหลดเหนี่ยวนำที่มีพลังงานตัดวงจรสูงสุด 150 mJ ต่อช่อง อย่างไรก็ตาม สำหรับโหลดเหนี่ยวนำขนาดใหญ่มากหรือการสวิตช์โซลินอยด์ด้วยความถี่สูง ขอแนะนำให้ตรวจสอบการกระจายพลังงานเสมอ เพื่อป้องกันการสึกหรอก่อนเวลาอันควรของสเตจเอาต์พุต

คู่มือด้านวิศวกรรมและการติดตั้ง

การเดินสายในตัวเรือน HD (ความหนาแน่นสูง):

 EL2258 ใช้การออกแบบเทอร์มินัล HD ซึ่งมีจุดเชื่อมต่อ 16 จุดในตัวเรือนขนาด 12 มม. เนื่องจากมีขนาดกะทัดรัด ตรวจสอบให้แน่ใจว่าใช้หน้าตัดสายไฟที่ถูกต้อง: ตัวนำแข็งขนาดไม่เกิน 1.5 mm² หรือตัวนำอ่อนพร้อมปลอกย้ำขนาดไม่เกิน 0.75 mm² ใช้ไขควงขนาดเล็กกดขั้วต่อสปริง เทคโนโลยีแบบ 2 สายหมายความว่าสำหรับการกำหนดค่าบางรูปแบบ สามารถต่อทั้งสัญญาณและกราวด์/จุดอ้างอิงที่เกี่ยวข้องเข้ากับโมดูลได้โดยตรง ซึ่งช่วยให้การเดินสายในตู้เป็นเรื่องง่ายขึ้น

การกำหนดค่า TwinCAT และการเปิดใช้งานอัตโนมัติ:

เมื่อติดตั้ง  EL2258 เข้ากับ TwinCAT ตรวจสอบให้แน่ใจว่าแท็บ "DC" (Distributed Clock) ได้รับการกำหนดค่าเป็นโหมด "DC-Synchronous" ฟีเจอร์ "Auto-activation" ช่วยให้เทอร์มินัลเริ่มลำดับเอาต์พุตโดยอัตโนมัติทันทีที่ได้รับการประทับเวลาที่ถูกต้องครั้งแรก คุณจะต้องแมปอิมเมจกระบวนการประทับเวลา 9 ไบต์กับตัวแปร PLC เพื่อใช้ประโยชน์จากการจับเวลาที่มีความแม่นยำอย่างเต็มที่

ข้อควรพิจารณาด้านความร้อน:

แม้ขั้วต่อจะรองรับกระแส 0.5 A ต่อช่อง แต่โมดูลที่โหลดเต็ม (8 x 0.5 A = กระแสภาคสนามรวม 4 A) จะสร้างความร้อนภายใน ตรวจสอบให้แน่ใจว่าสภาพแวดล้อมการติดตั้งรักษาความชื้นไม่ควบแน่นที่ 95% และอุณหภูมิแวดล้อมต่ำกว่า 55°C หากติดตั้งยูนิต  EL2258 หลายยูนิตเรียงติดกันในตู้ขนาดเล็กที่มีการสวิตช์ความถี่สูง ควรพิจารณาเพิ่มพัดลมหรือเว้นระยะระหว่างโมดูลเพื่อป้องกันการลดพิกัดเนื่องจากความร้อน
