โมดูลอินพุตแอนะล็อก 4 ช่อง Delta AH04AD-5A

ภาพรวมผลิตภัณฑ์

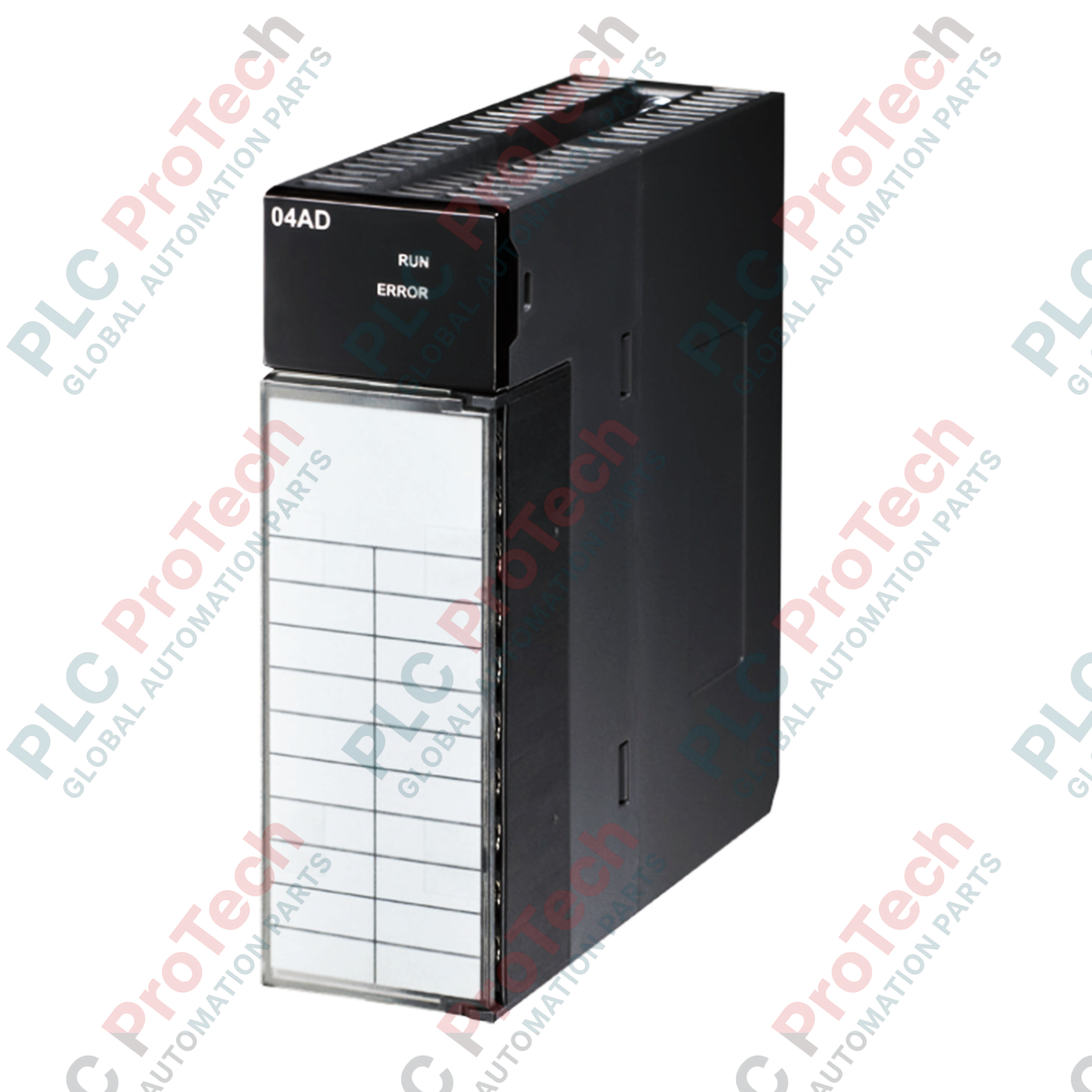

AH04AD-5A (AH04AD 5A) เป็นโมดูลแปลงสัญญาณแอนะล็อกเป็นดิจิทัลแบบ 16 บิต ความหนาแน่นสูง ซึ่งออกแบบมาสำหรับระบบ PLC ซีรีส์ AH ของ Delta โมดูลนี้มีช่องอินพุตความแม่นยำสูง 4 ช่อง เหมาะสำหรับงานระบบอัตโนมัติในกระบวนการระดับสูง เช่น การกลั่นสารเคมี การตรวจวัดอุณหภูมิความแม่นยำสูง และการควบคุมแรงดันไฮดรอลิกที่ซับซ้อน AH04AD-5A ใช้การออกแบบสัญญาณแบบแยกวงจรเพื่อรักษาความถูกต้องของข้อมูลในสภาพแวดล้อมอุตสาหกรรมที่มีสัญญาณรบกวนทางไฟฟ้าสูง และรองรับการถอดเปลี่ยนขณะระบบทำงาน ช่วยให้เปลี่ยนโมดูลได้โดยไม่ต้องปิดระบบทั้งหมด ด้วยความเร็วในการแปลง 150 ไมโครวินาทีต่อช่อง โมดูลจึงรองรับการเก็บข้อมูลอย่างรวดเร็วสำหรับวงจรควบคุมแบบกำหนดเวลาแน่นอนความเร็วสูง

การกำหนดค่าทางเทคนิค

AH04AD-5A มีความยืดหยุ่นในการจัดการสัญญาณ โดยรองรับอินพุตแรงดันและกระแสทั้งแบบไบโพลาร์และยูนิโพลาร์หลากหลายรูปแบบ (รวมถึง +/- 10 V, 0-10 V และ 4-20 mA) ฮาร์ดแวร์ใช้ความละเอียด 16 บิต ให้ค่าระดับ 65,536 ขั้นตลอดช่วงสัญญาณ ทำให้สามารถตรวจจับการเปลี่ยนแปลงเพียงเล็กน้อยของกระบวนการได้ โมดูลมีฟังก์ชันวินิจฉัยในตัวและไฟ LED แสดงสถานะ ช่วยให้วิศวกรซ่อมบำรุงระบุข้อผิดพลาดของช่องสัญญาณหรือสัญญาณเกินช่วงได้อย่างรวดเร็ว นอกจากนี้ ขั้วต่อแบบถอดได้มาตรฐาน JIS ยังช่วยให้การเดินสายภาคสนามง่ายขึ้นและลดเวลาในการบำรุงรักษาระหว่างการอัปเกรดระบบ

ข้อมูลจำเพาะทางเทคนิค

คำถามที่พบบ่อยทางเทคนิค

AH04AD-5A รองรับการถอดเปลี่ยนขณะระบบทำงานหรือไม่?

รองรับ สถาปัตยกรรมซีรีส์ AH ช่วยให้สามารถถอดและเปลี่ยน AH04AD-5A ได้ในขณะที่ PLC ยังคงจ่ายไฟอยู่ คุณสมบัตินี้มีความสำคัญอย่างยิ่งสำหรับโรงงานที่ต้องการ "หยุดทำงานเป็นศูนย์" และต้องหลีกเลี่ยงการหยุดชะงักของกระบวนการ

"ฟังก์ชันอินเทอร์รัปต์" ช่วยเพิ่มประสิทธิภาพตรรกะควบคุมของฉันอย่างไร?

ฟังก์ชันอินเทอร์รัปต์ช่วยให้โมดูลเรียกใช้งานเฉพาะใน CPU ของ AH PLC ได้ทันทีเมื่อสัญญาณข้ามค่าขีดจำกัดที่กำหนดไว้ล่วงหน้า หรือเมื่อการแปลงเสร็จสมบูรณ์ วิธีนี้รวดเร็วกว่าการรอรอบสแกนมาตรฐานของ PLC อย่างมาก จึงเหมาะสำหรับการตรวจสอบที่มีความสำคัญต่อความปลอดภัย

ค่าความคลาดเคลื่อนพื้นฐานแตกต่างจากค่าความคลาดเคลื่อนตลอดช่วงอุณหภูมิอย่างไร?

ค่าความคลาดเคลื่อนพื้นฐาน (+/- 0.1 เปอร์เซ็นต์) วัดที่อุณหภูมิแวดล้อมคงที่ (โดยทั่วไปคือ 25 องศาเซลเซียส) ส่วนค่าความคลาดเคลื่อนตลอดช่วงอุณหภูมิ (+/- 0.45 เปอร์เซ็นต์สำหรับแรงดัน) จะคำนึงถึงการลอยตัวเนื่องจากความร้อนเมื่อ ตู้ควบคุมมีอุณหภูมิสูงขึ้น จึงให้ค่าประมาณความแม่นยำที่สอดคล้องกับการใช้งานจริงในสภาพแวดล้อมอุตสาหกรรมที่รุนแรง

คู่มือด้านวิศวกรรมและการติดตั้ง

• การเดินสายและการแยกสัญญาณ: เพื่อใช้ประโยชน์จากความละเอียด 16 บิตให้ได้สูงสุด ควรใช้สายคู่บิดเกลียวแบบมีชีลด์สำหรับอินพุตแอนะล็อกทั้งหมด ต่อชีลด์ของสายเข้ากับขั้วกราวด์บนโมดูลหรือบัสบาร์สายดินของระบบ ตรวจสอบให้แน่ใจว่าสายไฟแรงดันสูงอยู่ห่างจากสายสัญญาณเหล่านี้อย่างน้อย 200 มม. เพื่อป้องกันสัญญาณรบกวนจากการเหนี่ยวนำ

• แรงบิดในการขันขั้วต่อ: เมื่อติดตั้งสายเข้ากับขั้วต่อแบบถอดได้มาตรฐาน JIS ตรวจสอบให้แน่ใจว่าสกรูถูกขันด้วยแรงบิดตามที่กำหนด (โดยทั่วไปคือ 0.5 Nm ถึง 0.8 Nm) การขันแน่นเกินไปอาจทำให้ตัวเรือนขั้วต่อเสียหาย ส่วนการเชื่อมต่อที่หลวมจะทำให้ค่าการอ่านสัญญาณไม่สม่ำเสมอ หรือเกิด "การสั่นไหว" ในภาพกระบวนการ

• การกำหนดค่าโหมด: ใช้โปรแกรมยูทิลิตี Delta AH เพื่อกำหนดค่าแต่ละช่องแยกกันตามประเภทสัญญาณที่ใช้งาน (เช่น 4-20 mA เทียบกับ +/- 10 V) ตรวจสอบให้แน่ใจว่าจัมเปอร์ทางกายภาพ (ถ้ามี) และการตั้งค่าซอฟต์แวร์ตรงกันก่อนจ่ายสัญญาณภาคสนาม เพื่อป้องกันความเสียหายต่อฮาร์ดแวร์
