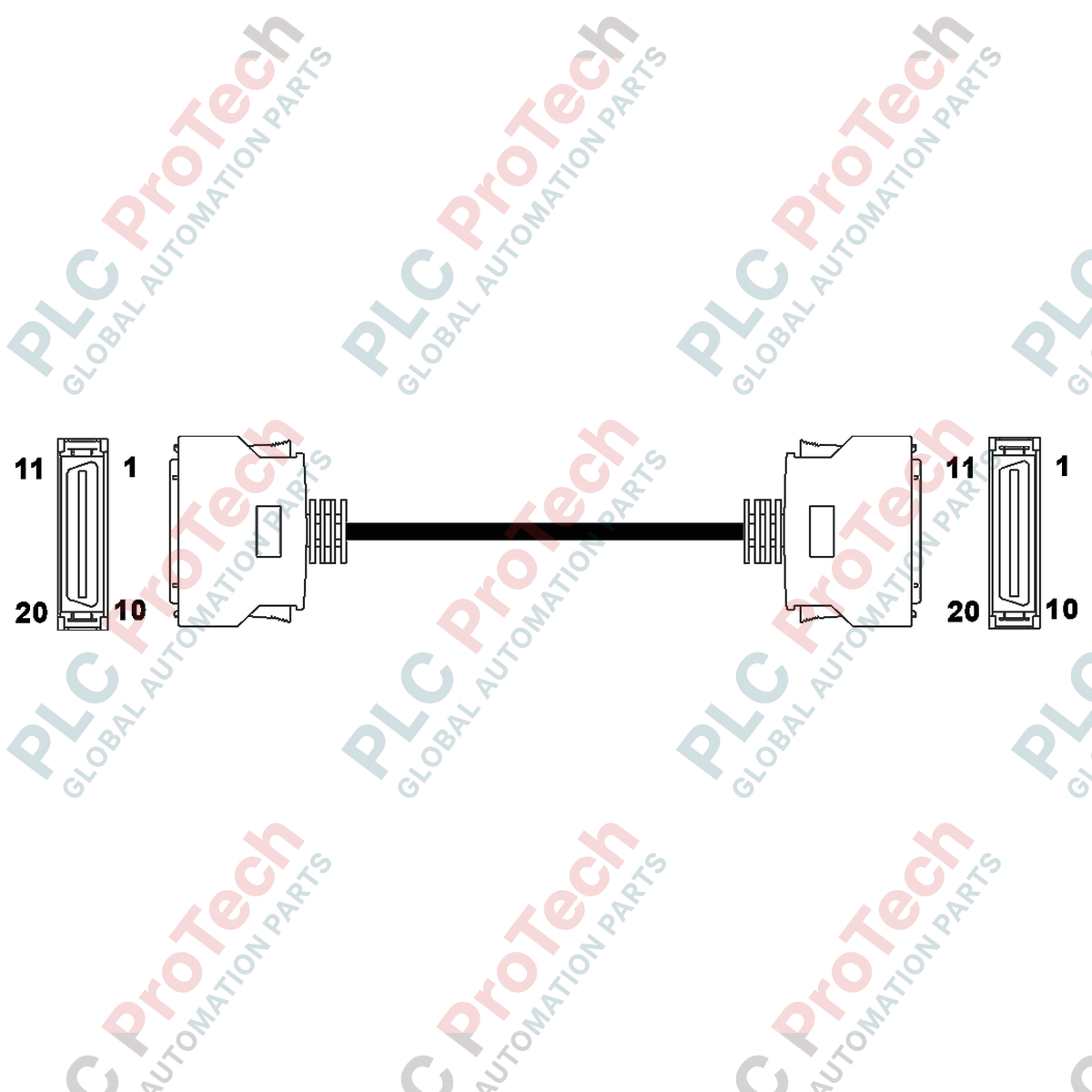

AHACABD0-5A (AHACABD0-5A) เป็นสายเคเบิลขยายระบบคอนเน็กเตอร์ความหนาแน่นสูง (HDC) สำหรับงานหนักและประสิทธิภาพสูง ซึ่ง Delta ออกแบบมาสำหรับแพลตฟอร์ม PLC แบบโมดูลาร์ซีรีส์ AH500 รุ่นเรือธง สายดาต้าลิงก์เฉพาะทางนี้มีความยาวถึง 40.0 เมตร ออกแบบมาเพื่อเชื่อมแร็ก CPU หลักเข้ากับแบ็กเพลนขยายรองที่อยู่ห่างออกไปในโครงสร้างระบบอัตโนมัติแบบกระจาย ในสภาพแวดล้อมอุตสาหกรรมที่ต้องการความน่าเชื่อถือสูง เช่น คลังโลจิสติกส์หลายชั้น สายการประกอบรถยนต์อัตโนมัติ โรงบำบัดน้ำเสียเทศบาล และโรงงานแปรรูปอาหารหลายชั้น AHACABD0-5A ช่วยให้การซิงโครไนซ์บัส I/O แบบเรียลไทม์เป็นไปอย่างแน่นอน และป้องกันการหลุดของการควบคุมที่ไม่คาดคิดด้วยโครงสร้างแกนภายในที่มีการลดทอนสัญญาณต่ำและชีลด์ป้องกันคลื่นแม่เหล็กไฟฟ้าที่แข็งแรง ฮาร์ดแวร์ล็อกในตัวช่วยป้องกันการเสื่อมของสัญญาณที่เกิดจากการสั่นสะเทือนของแชสซีเครื่องจักร
สาย HDC AHACABD0-5A ได้รับการปรับให้เชื่อมต่อโดยตรงกับแร็กฐานระบบ Delta AH500 รุ่นเฉพาะ รองรับการจัดวางระบบทั้งแบบรวมศูนย์และแบบกระจายศูนย์ที่ยืดหยุ่น:
แบ็กเพลน I/O หลัก: เชื่อมต่อกับแชสซีฐานหลักมาตรฐานได้อย่างราบรื่น ได้แก่ รุ่น 4 สล็อต AHBP04M1-5A รุ่น 6 สล็อต AHBP06M1-5A รุ่น 8 สล็อต AHBP08M1-5A และโมดูลความหนาแน่นสูง 12 สล็อต AHBP12M1-5A
ชุดแร็กขยาย: เชื่อมต่อโดยตรงเข้ากับพอร์ตขยายเฉพาะของแบ็กเพลนขยายรุ่น 6 สล็อต AHBP06E1-5A และรุ่น 8 สล็อต AHBP08E1-5A
การอินเตอร์ล็อกคอนเน็กเตอร์ความหนาแน่นสูง: ติดตั้งตัวเรือนเปลือกโลหะเชิงกลที่แข็งแรง ซึ่งล็อกเข้ากับช่องเสียบขยายของแบ็กเพลนอย่างแน่นหนา ช่วยรักษาค่าความต้านทานหน้าสัมผัสให้ต่ำตลอดทุกช่องสัญญาณข้อมูลภายใน
ตารางพารามิเตอร์โดยละเอียดต่อไปนี้แสดงขอบเขตด้านกายภาพ ไฟฟ้า และสภาพแวดล้อมที่ได้รับการตรวจสอบแล้วสำหรับการเดินสายและการติดตั้งระบบ:
| พารามิเตอร์ | ข้อมูลจำเพาะ |
| รุ่น | AHACABD0-5A |
| แบรนด์ | DELTA |
| แหล่งกำเนิด | ไต้หวัน |
| ประเภทส่วนประกอบ | สายเคเบิลขยายบัสคอนเน็กเตอร์ความหนาแน่นสูง (HDC) |
| ความยาวทางกายภาพ | 40.0 เมตร |
| หน้าที่หลักในระบบ | เชื่อมแร็กฐาน CPU หลักเข้ากับแบ็กเพลนขยาย |
| โครงสร้างตัวนำภายใน | สายสื่อสารคู่บิดเกลียวหลายแกน ความบริสุทธิ์สูง |
| โครงสร้างชีลด์ | ชีลด์ทองแดงถักคลุมเต็มพื้นที่ พร้อมหุ้มฟอยล์อะลูมิเนียม |
| อินเทอร์เฟซคอนเน็กเตอร์ | คอนเน็กเตอร์แบบบล็อกหลายพินสำหรับงานอุตสาหกรรมและงานหนัก |
| รัศมีดัดโค้งต่ำสุด | ปฏิบัติตามข้อจำกัดการเดินสายมาตรฐานสำหรับสายดาต้าอุตสาหกรรมแบบยืดหยุ่น |
| น้ำหนักส่วนประกอบสุทธิ | 0.85 กก. |
| น้ำหนักจัดส่ง | 1.00 กก. |
ความยาว 40 เมตรส่งผลต่อเวลาแสกนแบ็กเพลนภายในระบบอย่างไร
บัสระบบ AH500 ของ Delta ใช้ทรานซีฟเวอร์สัญญาณดิฟเฟอเรนเชียลความเร็วสูง ซึ่งชดเชยความล่าช้าจากการแพร่กระจายสัญญาณในระยะทางไกลโดยอัตโนมัติ แม้ว่าสายเคเบิลยาว 40 เมตรจะทำให้เกิดความหน่วงในการส่งทางกายภาพเล็กน้อยเมื่อเทียบกับลิงก์แร็กสั้น 1 เมตร แต่ฮาร์ดแวร์ภายในจะจัดการซิงโครไนซ์ข้อมูลเบื้องหลัง การอัปเดต I/O ของกระบวนการยังคงมีความแน่นอนสูง อย่างไรก็ตาม วิศวกรควรคำนึงถึงข้อจำกัดด้านการส่งสัญญาณเมื่อออกแบบลูปนิรภัยแบบเรียลไทม์อย่างเคร่งครัดหรือลูปนับความเร็วสูงบนแร็กที่อยู่ห่างออกไป
สายเคเบิลความหนาแน่นสูงนี้จำเป็นต้องจ่ายไฟภายนอกตลอดระยะ 40 เมตรหรือไม่
ไม่จำเป็น สาย AHACABD0-5A ใช้สำหรับบัสข้อมูลระบบความเร็วสูงและการสื่อสารสัญญาณระดับลอจิกโดยเฉพาะ ไม่ได้ส่งจ่ายไฟหลักสำหรับการทำงานไปยังแร็กรอง แบ็กเพลนขยายปลายทาง เช่น AHBP06E1-5A ต้องติดตั้งโมดูลจ่ายไฟเฉพาะของซีรีส์ AH500 แยกต่างหาก เพื่อจ่ายไฟให้โมดูล I/O และวงจรลอจิกภายในพื้นที่นั้น
กลไกความปลอดภัยเฉพาะใดช่วยป้องกันไม่ให้คอนเน็กเตอร์คลายตัว
สายเคเบิลนี้ติดตั้งฮูด HDC ระดับอุตสาหกรรมที่มีคันโยกล็อกเชิงกลสำหรับงานหนักหรือตัวยึดแบบขันสกรู เมื่อเสียบเข้ากับช่องเสียบแบ็กเพลนที่เข้าคู่กันแล้ว ต้องขบกลไกล็อกทางกายภาพให้เข้าที่อย่างสมบูรณ์ การเชื่อมต่อเชิงกลนี้ช่วยป้องกันหน้าสัมผัสแยกออกจากกันหรือเกิดการอาร์กขนาดเล็กจากการสั่นสะเทือนของพื้นโครงสร้างความถี่ต่ำอย่างต่อเนื่องหรือรอบการขยายตัวจากความร้อนภายในตู้
การแยกท่อร้อยสายและ EMI: เนื่องจากสายเคเบิลยาว 40 เมตรนี้ส่งสัญญาณบัสข้อมูลแบบขนานความถี่สูง ควรเดินสายในท่อโลหะที่ต่อลงกราวด์โดยเฉพาะ หรือถาดวางสายแยกต่างหาก รักษาระยะห่างจากสายไฟ AC แรงดันสูง สายไฟมอเตอร์ และสายเอาต์พุตของชุดขับความถี่แปรผัน (VFD) อย่างน้อย 300 มม. เพื่อกำจัดการรบกวนทางแม่เหล็กไฟฟ้าและการทำให้แพ็กเก็ตข้อมูลเสียหายโดยสิ้นเชิง
รัศมีดัดโค้งและการลดแรงดึง: เมื่อลากสายผ่านท่อร้อยสายโครงสร้างหรือรอบมุมแผงควบคุม ให้ปฏิบัติตามแนวทางรัศมีดัดโค้งต่ำสุดอย่างเคร่งครัด โดยทั่วไปคือ 10 ถึง 15 เท่าของเส้นผ่านศูนย์กลางภายนอกสาย หลีกเลี่ยงการใช้แรงดึงสูงขณะติดตั้ง เพื่อป้องกันตัวนำหลายแกนภายในยืดตัว ติดตั้งแคลมป์ลดแรงดึงที่แข็งแรงถัดจากจุดเชื่อมต่อแบ็กเพลน เพื่อแยกน้ำหนักของสายที่ห้อยในแนวดิ่งออกจากพินคอนเน็กเตอร์
การต่อลงกราวด์ตู้แบบดาวที่จุดเดียว: ตรวจสอบให้แน่ใจว่าตู้ไฟฟ้าที่ติดตั้งแร็ก CPU หลักและแร็กขยายที่อยู่ห่างออกไป เชื่อมต่ออย่างแน่นหนากับระบบกราวด์ของอาคารเดียวกัน ความต่างศักย์ที่มากระหว่างกราวด์แชสซีของตู้แต่ละจุดอาจทำให้กระแสกราวด์ลูปที่เป็นอันตรายไหลผ่านชีลด์ของสายเคเบิล และเสี่ยงทำให้ส่วนประกอบในวงจรสื่อสารของแบ็กเพลนเสียหาย
