ภาพรวมตัวควบคุมการเคลื่อนที่ความแม่นยำสูง

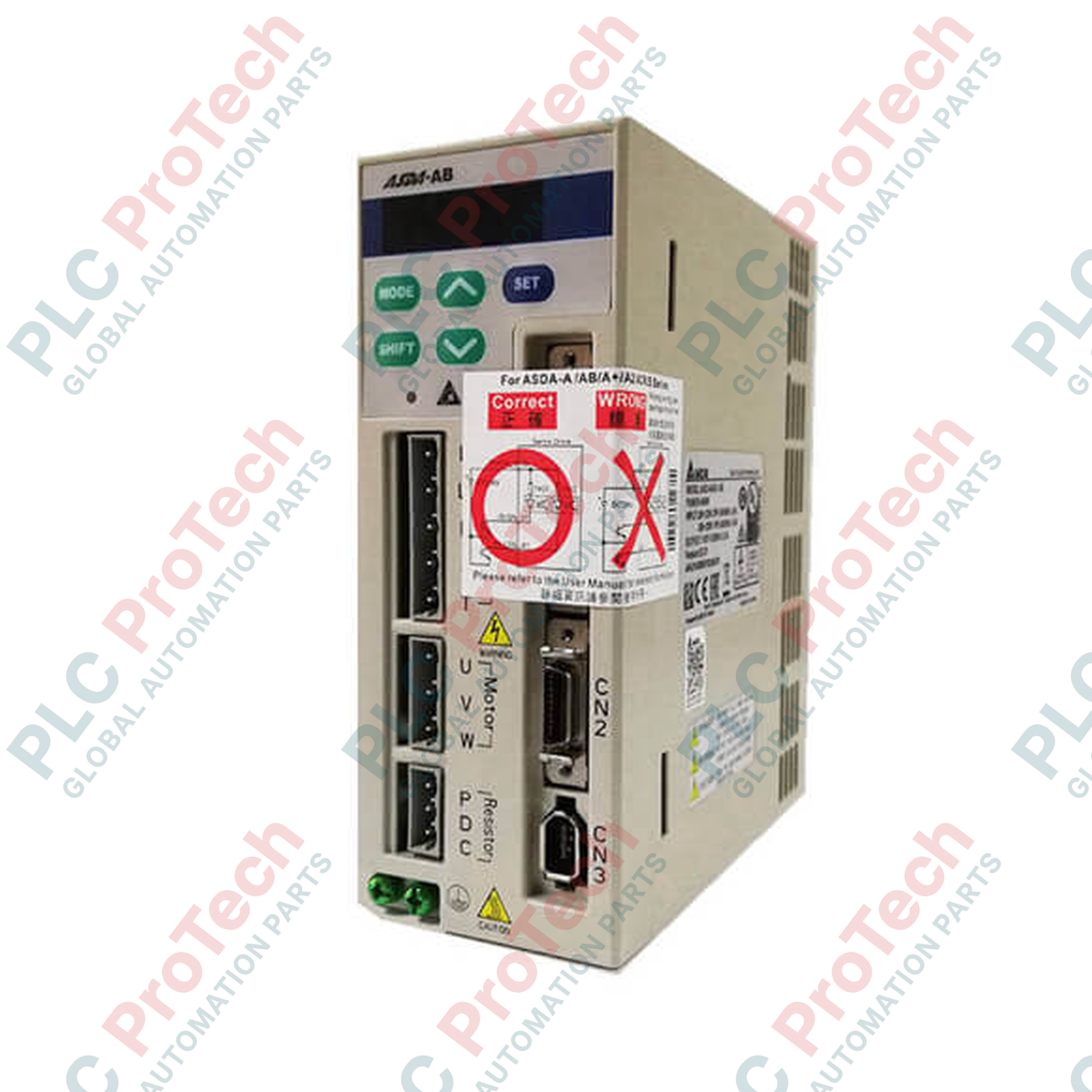

ASD-A0121-AB (ASD-A0121-AB) เป็นเซอร์โวไดรฟ์ AC แบบดิจิทัลขนาดกะทัดรัดที่ Delta ออกแบบขึ้นในแพลตฟอร์ม ASDA-A series ที่ได้รับการยอมรับอย่างแพร่หลาย ด้วยกำลังเอาต์พุต 100 W แอมพลิฟายเออร์ประสิทธิภาพสูงนี้ใช้การควบคุมแบบ Space Vector Pulse Width Modulation (SVPWM) เพื่อจัดการพลวัตหลักของมอเตอร์ด้วยประสิทธิภาพการใช้พลังงานที่ยอดเยี่ยมและระลอกกระแสต่ำมาก ASD-A0121-AB ได้รับการปรับให้เหมาะกับงานกำหนดตำแหน่งความถี่สูงที่มีความเฉื่อยต่ำ เช่น การเชื่อมลวดเซมิคอนดักเตอร์ ระบบดูดจ่ายสารทางการแพทย์ขนาดเล็ก แขนหยิบจับและวางชิ้นงานในห้องปฏิบัติการอัตโนมัติ และการประกอบอิเล็กทรอนิกส์ที่ต้องการความแม่นยำ ช่วยรักษาจังหวะการทำงานของแกนให้เสถียรและลดเวลาหยุดทำงานของเครื่องจักรที่ไม่ได้วางแผนไว้อย่างมาก ด้วยตรรกะการติดตามขั้นสูงและระบบเบรกไดนามิกในตัว อินเทอร์เฟซคำสั่งแบบสองโหมดรองรับการเปลี่ยนผ่านอย่างราบรื่นระหว่างสตรีมสัญญาณภายนอกแบบเรียลไทม์กับพารามิเตอร์การทำงานที่จัดเก็บไว้ภายใน

สถาปัตยกรรมการควบคุมฮาร์ดแวร์และการประมวลผลคำสั่ง

ชั้นประมวลผลภายในของแอมพลิฟายเออร์ ASDA-A ขนาด 100W ได้รับการออกแบบมาเพื่อการกำหนดตำแหน่งหลายโปรโตคอลที่ตอบสนองได้รวดเร็วเป็นอย่างยิ่ง:

• การควบคุมวงจรหลักแบบ SVPWM: เพิ่มการใช้ประโยชน์จากแรงดันบัส DC ให้สูงสุด และลดเสียงรบกวนทางอะคูสติกของมอเตอร์รวมถึงการเกิดความร้อนจากฮาร์มอนิก ด้วยกลยุทธ์การสวิตช์แบบเวกเตอร์เชิงพื้นที่โดยเฉพาะ

• ตัวกรองปรับความนุ่มนวลแบบคู่: ใช้การผสมผสานตัวกรอง Low-pass และ P-curve ที่ปรับค่าได้ เพื่อลดความชันของการเปลี่ยนคำสั่งดิจิทัลอย่างฉับพลัน และปกป้องชุดเฟืองกลจากแรงบิดกระชากอย่างรวดเร็ว

• การถอดรหัสสัญญาณป้อนกลับความละเอียดสูง: เชื่อมต่อโดยตรงกับเอ็นโค้ดเดอร์ออปติคัลขนาด 2500 ppr และคูณสัญญาณป้อนกลับภายในเพื่อรักษาความละเอียดของวงรอบปิดที่เสถียรในระดับ 10000 ppr

• เบรกไดนามิกในตัว: ติดตั้งวงจรเบรกไดนามิกภายในแบบแอ็กทีฟ ซึ่งจะลัดวงจรขดลวดมอเตอร์ผ่านตัวต้านทานกำลังโดยอัตโนมัติระหว่างการหยุดฉุกเฉิน ทำให้แกนหยุดทันทีอย่างควบคุมได้

พารามิเตอร์ทางวิศวกรรมที่สำคัญ

ตารางพารามิเตอร์โดยละเอียดต่อไปนี้แสดงข้อจำกัดด้านไฟฟ้า กลไก และสัญญาณที่ได้รับการตรวจสอบแล้วสำหรับการติดตั้งร่วมกับแผงควบคุมระบบอัตโนมัติ:

ฐานความรู้ทางเทคนิคและคำถามที่พบบ่อย

ขีดจำกัดความถี่ในการติดตามระหว่างสายสัญญาณ Line Driver และ Open Collector มีค่าเท่าใด

อินเทอร์เฟซคำสั่งดิจิทัลจะปรับประสิทธิภาพโดยอัตโนมัติตามชนิดไดรเวอร์ฮาร์ดแวร์ที่ใช้ อินพุต Line Driver ความเร็วสูงรองรับความถี่แบบดิฟเฟอเรนเชียลได้สูงสุด 500 Kpps และให้การป้องกันสัญญาณรบกวนแบบคอมมอนโหมดที่ดีกว่าสำหรับสายเคเบิลระยะไกล ส่วนสาย Open Collector มาตรฐาน 24 VDC จำกัดความถี่สูงสุดไว้ที่ 200 Kpps เนื่องจากเวลาการตกของทรานซิสเตอร์ที่ช้ากว่าและการบิดเบือนของสัญญาณจากความจุเมื่อเดินสายเป็นระยะทางไกล

โหมดการปรับจูนอัตโนมัติและด้วยตนเองที่ติดตั้งมาในตัวช่วยปรับสมดุลความเฉื่อยของเครื่องจักรอย่างไร

โหมดการปรับจูนอัตโนมัติแบบเรียลไทม์จะคำนวณอัตราส่วนความเฉื่อยของโหลดต่อมอเตอร์อย่างต่อเนื่อง โดยสุ่มตัวอย่างรูปคลื่นความคลาดเคลื่อนของความเร็วระหว่างการทำงาน จากนั้นจะอัปเดตเกนของวงรอบตำแหน่ง ($K_{pp}$) และเกนของวงรอบความเร็ว ($K_{vp}$) โดยอัตโนมัติ สำหรับชุดข้อต่อกลไกที่ไม่เป็นเชิงเส้นสูงหรือมีความยืดหยุ่น วิศวกรสามารถสลับไปใช้โหมด Manual เพื่อตั้งค่าตัวแปรความเฉื่อยด้วยตนเองและปรับความถี่ของตัวกรองนอตช์ เพื่อหน่วงจุดเรโซแนนซ์ของโครงสร้างที่ต้องการ

ดีไซน์ระบายความร้อนแบบไร้พัดลมส่งผลต่อทิศทางการติดตั้งหรือการจัดวางความหนาแน่นของแผงควบคุมหรือไม่

มีผล เนื่องจากไดรฟ์ขนาด 100W อาศัยการหมุนเวียนอากาศตามธรรมชาติทั้งหมดแทนพัดลมกลไกแบบบังคับอากาศ จึงมีรูปแบบการพาความร้อนเฉพาะตัว โมดูลไดรฟ์ไม่ควรติดตั้งชิดกับองค์ประกอบที่มีความร้อนสูงโดยไม่มีช่องว่างอากาศที่เหมาะสม และต้องติดตั้งแอมพลิฟายเออร์ในแนวตั้งตรงเพื่อให้อากาศร้อนระบายออกผ่านช่องระบายอากาศของโครงเครื่องได้ตามธรรมชาติ

แนวทางการติดตั้งใช้งานภาคสนามและความปลอดภัย

• ระยะห่างสำหรับการติดตั้งแบบไร้พัดลม: ติดตั้งตัวไดรฟ์ในแนวตั้งอย่างเคร่งครัดบนแผงย่อยโลหะแบนที่ไม่ติดไฟ เนื่องจากรุ่นนี้ใช้การหมุนเวียนอากาศตามธรรมชาติในการจัดการความร้อน ให้เว้นพื้นที่ปลอดภัยโล่งอย่างน้อย 40 mm ทั้งสองด้าน และ 100 mm เหนือและใต้โครงเครื่อง ตรวจสอบอุณหภูมิอากาศโดยรอบภายในตู้ให้แน่ใจว่าอยู่ภายในค่าที่โรงงานกำหนด

• การชีลด์อินพุตแอนะล็อกและการจัดแนวอิมพีแดนซ์: เมื่อต้องสั่งงานโปรไฟล์ความเร็วหรือแรงบิดผ่านอินเทอร์เฟซ 0 ถึง +/- 10 VDC ให้เดินสายคำสั่งผ่านสายเครื่องมือแบบคู่บิดเกลียวมีชีลด์อย่างต่อเนื่อง ต่อชีลด์ถักลงกราวด์เฉพาะที่บาร์กราวด์ของโครงไดรฟ์เท่านั้น แยกสายแรงดันต่ำเหล่านี้ออกจากสายมอเตอร์ความถี่สูงโดยสิ้นเชิง เพื่อป้องกันเมทริกซ์อิมพีแดนซ์อินพุต 10K Ohm จากการถูกรบกวนหรือเสียหายด้วยสัญญาณรบกวน EMI ความถี่สูง

• แนวทางการต่อลงกราวด์สายเอ็นโค้ดเดอร์: เดินสายแบบมีชีลด์ถักเฉพาะสำหรับวงรอบเอ็นโค้ดเดอร์ป้อนกลับ ตรวจสอบให้แน่ใจว่าการเชื่อมต่อกลับไปยังพอร์ต CN2 ของไดรฟ์มีการเชื่อมต่อที่แข็งแรงและมีอิมพีแดนซ์ต่ำบริเวณเปลือกคอนเน็กเตอร์ ห้ามเดินสายสัญญาณเอ็นโค้ดเดอร์ผ่านรางสายเดียวกับสายไฟ AC เมนส์หรือเอาต์พุตกำลังของ VFD เนื่องจากสัญญาณรบกวนข้ามจากแรงดันสูงอาจทำให้จำนวนพัลส์ลดลงและกระตุ้นความผิดพลาดในการสื่อสารกับเอ็นโค้ดเดอร์ได้ทันที
