ภาพรวมประสิทธิภาพระบบการเคลื่อนที่

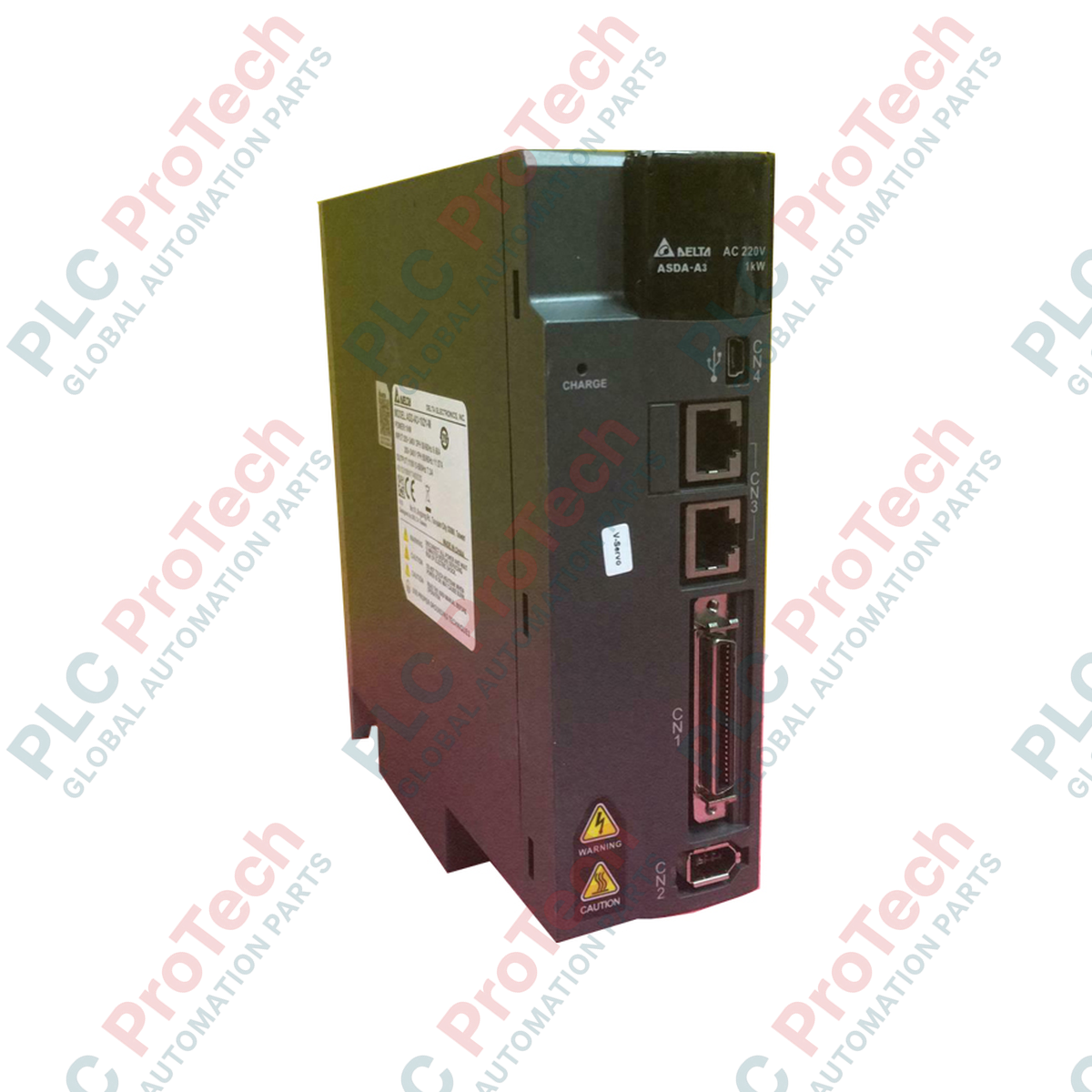

Delta ASD-A3-1521-L (ASD-A3-1521-L) เป็นไดรฟ์เซอร์โว AC อัจฉริยะประสิทธิภาพสูงที่ออกแบบมาสำหรับแพลตฟอร์มระบบอัตโนมัติ ASDA-A3 ซึ่งมีแบนด์วิดท์สูง ไดรฟ์นี้ถูกใช้งานทั่วโลกในอุตสาหกรรมการเคลื่อนที่ที่ต้องการความแม่นยำ เช่น ศูนย์เครื่องจักร CNC แบบหลายแกน สายการประกอบอิเล็กทรอนิกส์อัตโนมัติ หุ่นยนต์หยิบและวางความเร็วสูง และเครื่องจักรแปรรูปสิ่งทอ โดยควบคุมมอเตอร์ซิงโครนัสแม่เหล็กถาวร ด้วยการใช้อัลกอริทึม Space Vector Pulse Width Modulation (SVPWM) ขั้นสูง และรองรับระบบป้อนกลับความละเอียดสูงพิเศษแบบ 24 บิต ไดรฟ์นี้จึงช่วยให้การติดตามความเร็วมีเสถียรภาพ ลดการกระเพื่อมของแรงบิด และปกป้องชุดกลไกที่ซับซ้อนจากความคลาดเคลื่อนในการกำหนดตำแหน่งความเร็วสูง

สถาปัตยกรรมการควบคุมและพลวัตของกำลังไฟฟ้า

ไดรฟ์เซอร์โวขนาด 1.5 kW รุ่นนี้มีภาคอินพุตกำลังที่ยืดหยุ่น รองรับการทำงานกับแหล่งจ่ายไฟ 220 VAC แบบเฟสเดียวหรือสามเฟส ภายในช่วงที่อนุญาต 200 ถึง 230 VAC (-15% / +10%) เมื่อทำงานภายใต้โหลดสามเฟสเต็มพิกัด กระแสอินพุตพิกัดอยู่ที่ 6.68 A ขณะที่การใช้งานแบบเฟสเดียวใช้กระแส 11.57 A เพื่อจ่ายกระแสเอาต์พุตต่อเนื่อง 7.3 A ภาคเอาต์พุตมีตัวต้านทานรีเจเนอเรทีฟในตัวสำหรับดูดซับพลังงานระหว่างการลดความเร็ว และรองรับกระแสพีกสูงสุดชั่วขณะ 24.75 A เพื่อจัดการรูปแบบการเร่งความเร็วอย่างรวดเร็ว การปรับจูนระบบทำได้ทั้งแบบอัตโนมัติและแบบแมนนวล โดยมีอัลกอริทึมปรับความนุ่มนวลขั้นสูงที่ใช้ฟิลเตอร์ low-pass และ P-curve ซึ่งกำหนดค่าได้

ตารางสมรรถนะทางเทคนิค

การวินิจฉัยสำหรับงานอุตสาหกรรมและคำถามที่พบบ่อย

จะแก้ไขข้อผิดพลาดแรงดันเกิน (ALE05) ระหว่างรอบการลดความเร็วอย่างกะทันหันได้อย่างไร?

ข้อผิดพลาด ALE05 หมายความว่าแรงดันบัส DC สูงเกินขีดจำกัดความปลอดภัยสูงสุด เนื่องจากพลังงานรีเจเนอเรทีฟที่ส่งกลับมาจากมอเตอร์ ขั้นแรก ให้ตรวจสอบว่าพารามิเตอร์ของตัวต้านทานรีเจเนอเรทีฟในตัวได้รับการกำหนดไว้อย่างถูกต้องในพารามิเตอร์การตั้งค่าไดรฟ์ หากตัวต้านทานในตัวไม่สามารถระบายพลังงานจากความเฉื่อยของโหลดได้อย่างปลอดภัย ให้ยกเลิกการใช้งานจัมเปอร์เชื่อมต่อตัวต้านทานภายใน และต่อ ตัวต้านทานเบรกภายนอกสำหรับงานอุตสาหกรรมที่มีความจุสูงกว่าเข้าระหว่างขั้ว P และ D

ไดรฟ์ ASD-A3-1521-L สามารถขับมอเตอร์เซอร์โวขนาด 1.5 kW โดยใช้แหล่งจ่ายไฟ 220 VAC แบบเฟสเดียวได้หรือไม่?

ได้ ไดรฟ์นี้ได้รับการออกแบบให้รองรับสายจ่ายไฟ 220 VAC แบบเฟสเดียว อย่างไรก็ตาม เนื่องจากอินพุตเฟสเดียวทำให้กระแสที่ขั้วอินพุตเพิ่มขึ้นเป็น 11.57 A โปรไฟล์ความร้อนของไดรฟ์จึงสูงขึ้น ควรตรวจสอบให้แน่ใจว่าระบบระบายความร้อนด้วยพัดลมในตู้ทำงานอย่างมีประสิทธิภาพ และพิจารณาลดพิกัดรอบการทำงานของแรงบิดพีกของมอเตอร์ระหว่างการเปลี่ยนผ่านแบบหลายแกนอย่างรวดเร็ว เพื่อป้องกันการตัดการทำงานจากความร้อนเฉพาะจุดในภาคอินพุต

ควรปรับพารามิเตอร์ใดเพื่อทำให้แกนกลไกที่มีอาการสั่นพ้องความถี่สูงและได้ยินเสียงมีเสถียรภาพ?

ไปที่กลุ่มพารามิเตอร์การจูนภายในเครื่องมือกำหนดค่า ASDA-Soft ของ Delta แล้วเริ่มโหมด Auto-Tuning เพื่อคำนวณขีดจำกัดความถี่ของโครงสร้าง ASD-A3-1521-L มี notch filter ขั้นสูงและกลยุทธ์ฟิลเตอร์ low-pass ที่ปรับได้ การตั้งค่า notch filter ให้ตรงกับความถี่สั่นพ้องจะกำจัดการสั่นที่ได้ยิน โดยไม่ลดความเร็วในการตอบสนองของลูปกำหนดตำแหน่งหลัก

แนวทางการติดตั้งใช้งานภาคสนามและตู้ควบคุม

• การเดินสายวงจรหลักให้เป็นไปตามข้อกำหนด: ก่อนจ่ายไฟให้กับอุปกรณ์ ให้ตรวจสอบว่าสายจ่ายไฟ AC ขาเข้าต่ออยู่ที่ขั้ว L1, L2 และ L3 (สำหรับสามเฟส) หรือ L1 และ L2 (สำหรับเฟสเดียว) ห้ามต่อสายไฟ AC ขาเข้าที่ขั้ว U, V และ W โดยเด็ดขาด เนื่องจากการจ่ายแรงดันไฟจากสายโดยตรงเข้าสู่ภาคอินเวอร์เตอร์เอาต์พุตของเซอร์โวจะทำให้โมดูล IGBT แบบโซลิดสเตตเสียหายในทันที

• การต่อลงกราวด์ชีลด์สำหรับการเดินสายความหนาแน่นสูง: เดินสายสื่อสารเอ็นโคเดอร์ 24 บิตแยกออกจากสายไฟมอเตอร์ U, V, W อย่างสมบูรณ์ สายเอ็นโคเดอร์ต้องใช้สายคู่บิดเกลียวแบบมีชีลด์ที่โค้งงอได้สูง โดยยึดชีลด์ถักโดยรวมเข้ากับแผ่นกราวด์โลหะของไดรฟ์โดยตรง การจัดวางนี้ช่วยป้องกันทรานเชียนต์จากการสวิตช์ PWM ความถี่สูงไม่ให้รบกวนแพ็กเก็ตข้อมูลป้อนกลับตำแหน่ง

• ระยะห่างเพื่อระบายความร้อนและการจัดแนวลมบังคับ: ติดตั้งไดรฟ์ในแนวตั้งบนแผงย่อยโลหะแบนที่ไม่มีการทาสี เพื่อเพิ่มประสิทธิภาพการถ่ายเทความร้อนด้วยการนำความร้อน รักษาระยะว่างโดยรอบตัวเครื่องอย่างน้อย 50 mm ด้านบนและด้านล่าง และ 10 mm ที่ด้านข้าง ตรวจสอบพัดลมระบายความร้อนในตัวเป็นประจำ เพื่อให้แน่ใจว่าไม่มีเส้นใยในอากาศ ละอองไขมัน หรือฝุ่นโลหะนำไฟฟ้า ซึ่งอาจทำให้ส่วนประกอบภายในขัดข้อง
