DELTA ASD-A3-0721-L เซอร์โวไดรฟ์ AC ซีรีส์ ASDA-A3 750 W

ภาพรวมและคุณค่าด้านวิศวกรรม

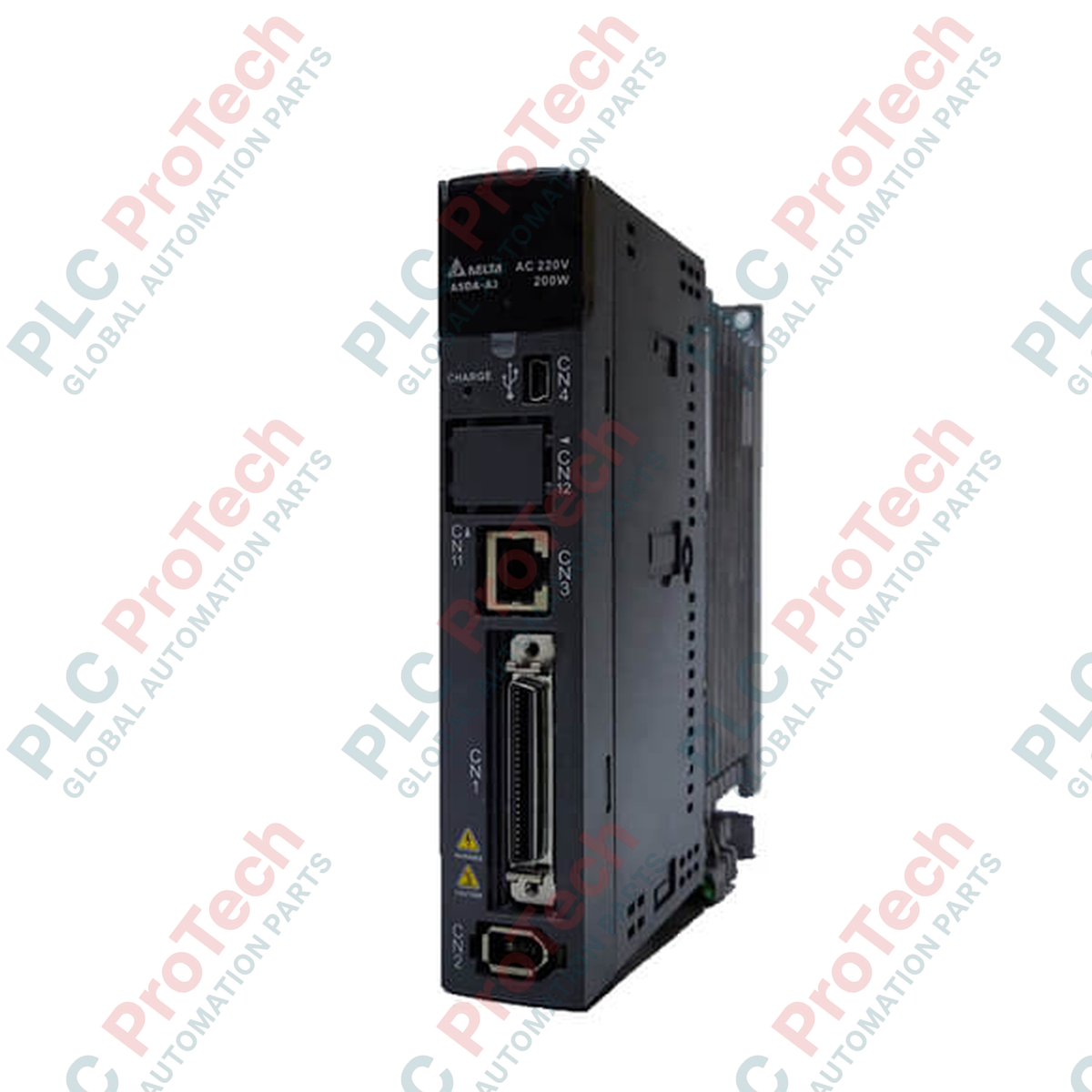

ASD-A3-0721-L (ASDA30721L) คือไดรฟ์เซอร์โว AC ขนาด 750 W ประสิทธิภาพสูง ซึ่งออกแบบมาสำหรับการควบคุมการเคลื่อนที่ความเร็วสูงและความแม่นยำสูง ไดรฟ์นี้ทำงานภายใต้แพลตฟอร์ม Delta ASDA-A3 ขั้นสูง และมอบการยกระดับประสิทธิภาพที่สำคัญสำหรับเครื่องจักรบรรจุภัณฑ์หลายแกน หุ่นยนต์หยิบและวาง อุปกรณ์การผลิตอิเล็กทรอนิกส์ และระบบป้อนชิ้นงานความเร็วสูง

ด้วยแบนด์วิดท์การตอบสนองสูงควบคู่กับความสามารถในการควบคุมแบบวงรอบปิดเต็มรูปแบบในตัว อุปกรณ์นี้จึงช่วยลดการสั่นสะเทือนของโครงสร้างและแก้ไขระยะคลอนทางกลแบบเรียลไทม์ได้อย่างมีประสิทธิภาพ ส่งผลให้การกำหนดตำแหน่งมีความแม่นยำระดับไมโครเมตร ลดเวลารอบการทำงาน เพิ่มประสิทธิภาพการผลิต และลดการสึกหรอทางกลของระบบส่งกำลังในสภาพแวดล้อมอุตสาหกรรมที่มีความต้องการสูง

การกำหนดค่าระบบและสถาปัตยกรรมการควบคุม

สถาปัตยกรรมทางไฟฟ้าของไดรฟ์รองรับการกำหนดค่ากำลังไฟฟ้าเข้าได้อย่างหลากหลาย โดยรับไฟฟ้ากระแสสลับ 220 V ได้ทั้งแบบเฟสเดียวหรือสามเฟส ฮาร์ดแวร์นี้ออกแบบเป็นรุ่น 'L-Type' ในตระกูล A3 และปรับให้เหมาะกับอินเทอร์เฟซการควบคุมแบบดั้งเดิมและแบบเฉพาะจุด โดยผสานอินพุต Pulse Train (PT) ความเร็วสูงและโหมด Position Register (PR) ภายใน

อินเทอร์เฟซควบคุมแรงดันไฟฟ้าอะนาล็อก 2 ช่องบนบอร์ดช่วยให้ปรับความเร็วหรือแรงบิดได้อย่างรวดเร็ว ขณะที่การเชื่อมต่อสื่อสารอนุกรม RS-485 โดยเฉพาะรองรับการตรวจสอบและแก้ไขพารามิเตอร์ เพื่อให้มั่นใจในความแม่นยำของตำแหน่งอย่างสมบูรณ์แม้สายพานยืดตัวหรือสกรูขยายตัวจากความร้อน ไดรฟ์จึงติดตั้งอินเทอร์เฟซเอนโคเดอร์สำรองสำหรับควบคุมแบบวงรอบปิดเต็มรูปแบบจากด้านโหลดโดยตรง

ข้อมูลจำเพาะด้านฮาร์ดแวร์

ข้อสอบถามทางเทคนิคและการแก้ไขปัญหา

• โหมด PR (Position Register) ภายในได้รับการตั้งโปรแกรมสำหรับการกำหนดตำแหน่งแบบอิสระอย่างไร

  ไดรฟ์มีฟังก์ชันอินเด็กซ์เซอร์ภายในที่สามารถจัดเก็บเป้าหมายตำแหน่ง ความเร็ว และโปรไฟล์การเร่งความเร็วได้หลายรายการ รีจิสเตอร์เหล่านี้กำหนดค่าผ่านเครื่องมือซอฟต์แวร์ Delta ASDA-Soft และทริกเกอร์แบบไดนามิกผ่านอินพุตดิจิทัลที่กำหนดค่าไว้ จึงไม่จำเป็นต้องใช้ตัวควบคุมการเคลื่อนที่ภายนอกหรือการ์ดพัลส์ความเร็วสูงของ PLC

• ข้อได้เปรียบเชิงโครงสร้างของโหมดควบคุมแบบวงรอบปิดเต็มรูปแบบบนไดรฟ์นี้คืออะไร

  ระบบมาตรฐานอาศัยเพียงเอ็นโคเดอร์ด้านหลังของมอเตอร์ ทำให้ตรวจไม่พบข้อผิดพลาดทางกล การเชื่อมต่อสเกลเชิงเส้นภายนอกหรือเอ็นโคเดอร์เสริมที่ติดตั้งโดยตรงกับ ต่อแกนเชิงเส้นกลับไปยังพอร์ต CN5 ของไดรฟ์ วงรอบจะปิดครอบคลุมโหลดจริง จากนั้นไดรฟ์จะชดเชยความยืดหยุ่นทางกลและระยะคลอนอย่างต่อเนื่อง

• ไดรฟ์นี้สามารถใช้งานกับไฟฟ้า 220 VAC แบบเฟสเดียวมาตรฐานสำหรับบ้านพักอาศัยหรืออุตสาหกรรมเบาได้หรือไม่

  ใช่ สเตจอินพุตรองรับการเชื่อมต่อไฟฟ้า 220 V แบบเฟสเดียวที่สายขั้วต่อ L1 และ L2 อย่างไรก็ตาม เมื่อทำงานกับโหลดเป็นรอบหนักหรือต้องการอัตราเร่งสูง แนะนำให้ใช้อินพุตแบบสามเฟสเพื่อปรับสมดุลแรงดันริปเปิลของบัส DC และป้องกันการเสื่อมสภาพก่อนเวลาอันควรของตัวเก็บประจุบัส

การทดสอบเดินระบบภาคสนามและระเบียบความปลอดภัย

การกำหนดขนาดรีซิสเตอร์รีเจนเนอเรทีฟ

เมื่อสั่งงานโปรไฟล์การลดความเร็วอย่างรวดเร็วกับโหลดความเฉื่อยสูง มอเตอร์จะป้อนพลังงานจลน์กลับเข้าสู่บัส DC ของไดรฟ์ หากแรงดันบัสภายในสูงกว่า 410 VDC จะเกิดข้อผิดพลาดแรงดันเกิน เพื่อป้องกันปัญหานี้ ให้ตรวจสอบดิวตีไซเคิลของชอปเปอร์ในตัว และหากจำเป็น ให้ต่อรีซิสเตอร์กำลังภายนอกคร่อมขั้ว P(+) และ D พร้อมปรับแก้พารามิเตอร์ความจุของรีซิสเตอร์รีเจนเนอเรทีฟในหน่วยความจำภายในให้ถูกต้อง

การลดสัญญาณรบกวนของอินพุตพัลส์

อินพุตพัลส์ความเร็วสูง (สูงสุด 4 Mpps) มีความไวอย่างมากต่อ EMI ความถี่สูงที่เกิดจากสายไฟมอเตอร์ซึ่งอยู่ใกล้เคียง ให้ใช้สายเคเบิลคู่บิดเกลียวมีชีลด์ (STP) สำหรับขั้วต่อสัญญาณคำสั่ง CN1 เสมอ ต้องเชื่อมต่อชีลด์เข้ากับเปลือกโลหะของขั้วต่อและต่อลงกราวด์โดยตรงกับแชสซีของไดรฟ์ผ่านแผ่นกราวด์ที่ให้มา เพื่อให้สัญญาณมีความสมบูรณ์

การติดตั้งและการไหลเวียนของอากาศเพื่อระบายความร้อนแบบบังคับ

ติดตั้งเซอร์โวไดรฟ์ในแนวตั้งบนแผงด้านหลังโลหะแบนที่ไม่ทาสี เพื่อให้ระบายความร้อนได้อย่างเหมาะสม รักษาระยะห่างด้านข้างอย่างน้อย 10 มม. และเว้นช่องว่างในแนวตั้ง 50 มม. จากอุปกรณ์ข้างเคียง สำหรับตู้ที่มีการเกิดความร้อนภายในสูง ให้ติดตั้งพัดลมระบายความร้อนโดยตรงด้านล่างแนวเดียวกับไดรฟ์ เพื่อรักษาอุณหภูมิอากาศขาเข้ารอบข้างให้ต่ำกว่า 55 องศาเซลเซียส
