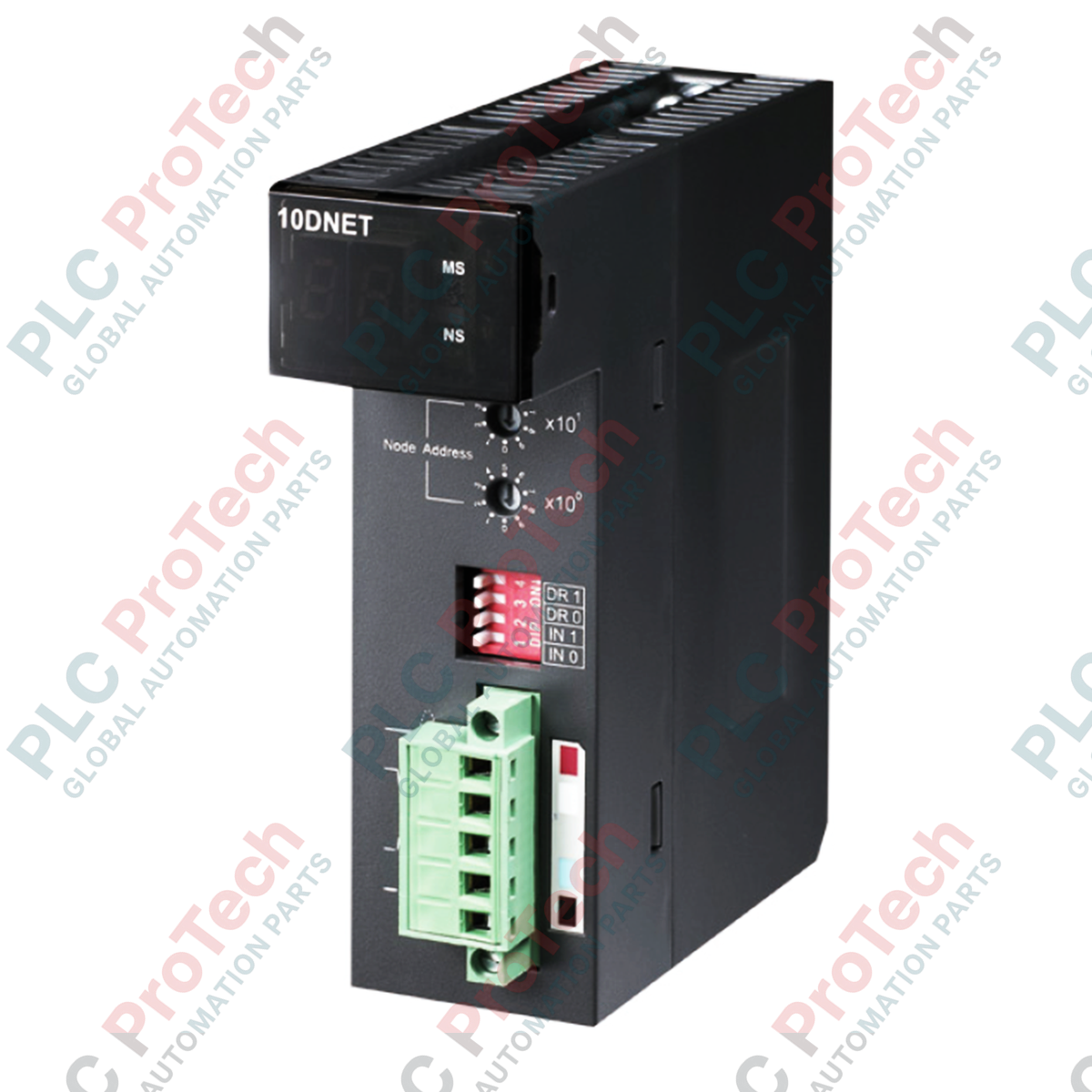

การประมวลผลข้อมูลฟิลด์บัสแบบกระจายศูนย์ภายในสถาปัตยกรรมระบบอัตโนมัติซีรีส์ AH ของ Delta จัดการโดยตรงผ่านโมดูลการสื่อสาร DeviceNet แบบมาสเตอร์/สเลฟ Delta Electronics AH10DNET-5A อินเทอร์เฟซเครือข่ายประสิทธิภาพสูงนี้ผสานการเชื่อมต่อ DeviceNet ทางกายภาพเข้ากับแบ็กเพลน PLC ซีรีส์ AH โดยตรง ช่วยให้ควบคุมบล็อก I/O แบบกระจาย ไดรฟ์ปรับความเร็ว และเครื่องมืออุตสาหกรรมจากผู้ผลิตรายอื่นได้อย่างมีประสิทธิภาพ ด้วยการรองรับการถอดเปลี่ยนขณะทำงาน โมดูลนี้จึงช่วยลดเวลาหยุดการผลิตระหว่างการบำรุงรักษาหรือการขยายระบบ
| พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|---|
| ผู้ผลิต | Delta Electronics |
| หมายเลขรุ่น | AH10DNET-5A |
| ซีรีส์ | ซีรีส์ AH |
| ประเภทโมดูล | โมดูลการสื่อสาร DeviceNet |
| การใช้พลังงานภายใน | 0.9 W |
| การใช้พลังงานภายนอก | 0.72 W |
| ความเร็วการสื่อสาร | รองรับความเร็วสูงสุด 1 Mbps |
| จำนวนโหนดสูงสุด (มาสเตอร์) | สถานีสเลฟ 63 สถานี |
| ความจุ RIO (โหมดมาสเตอร์) | 490 คำ IN / OUT |
| รองรับการถอดเปลี่ยนขณะทำงาน | ใช่ |
| การวินิจฉัย | ไฟ LED แสดงสถานะบนบอร์ด (สถานะโมดูล / เครือข่าย) |
| น้ำหนักจัดส่ง (คำนวณ) | 2.0 กก. |
| ขั้วต่อ / พิน | การจัดสรรสัญญาณ | รหัสสีมาตรฐาน |
|---|---|---|
| พิน 1 | V- (ขั้วลบกำลังไฟฟ้า) | ดำ |
| พิน 2 | CAN_L (สัญญาณต่ำ) | น้ำเงิน |
| พิน 3 | ชิลด์ (สายระบาย / กราวด์) | เปลือย / สีเงิน |
| พิน 4 | CAN_H (สัญญาณสูง) | ขาว |
| พิน 5 | V+ (ขั้วบวกของแหล่งจ่ายไฟ) | แดง |
AH10DNET-5A ใช้งานร่วมกับสถาปัตยกรรมแร็กซีรีส์ AH ของ Delta เท่านั้น (เช่น ระบบ CPU AH500) ไม่สามารถติดตั้งร่วมกับแบ็กเพลนซีรีส์ DVP หรือ AS ได้ เมื่อนำไปใช้งานร่วมกับเครือข่าย DeviceNet รุ่นเก่า ให้ตรวจสอบว่าไฟล์ EDS (Electronic Data Sheet) ตรงกับเฟิร์มแวร์เวอร์ชันเฉพาะที่ระบุบนตัวเครื่องฮาร์ดแวร์ เพื่อป้องกันที่อยู่ไม่ตรงกันระหว่างการแมปซอฟต์แวร์
ปัญหาที่พบบ่อยในหน้างานคือแรงดันไฟฟ้าตกตามแนวสายทรังก์ที่ยาว แม้ว่าโมดูลจะใช้กำลังไฟภายใน 0.9W จากแบ็กเพลน แต่วงจรตัวรับส่งสัญญาณภายนอกต้องใช้กำลังไฟ 0.72W จากบัสภายนอก 24 VDC หากแรงดันเครือข่ายที่โหนดซึ่งอยู่ไกลที่สุดลดลงต่ำกว่า 11 VDC จะเกิดการหมดเวลาการสื่อสาร ควรติดตั้งจุดจ่ายไฟเสริมแบบแยกและเฉพาะสำหรับสายเครือข่ายระยะไกลเสมอ
ตรวจสอบให้แน่ใจว่าตัวต้านทานเทอร์มิเนชันขนาด 121 โอห์ม 1/4 วัตต์ ถูกต่อแบบขนานทางกายภาพคร่อม CAN_H (พิน 4) และ CAN_L (พิน 2) ที่ปลายทั้งสองด้านของสายทรังก์ ห้ามพึ่งพาเทอร์มิเนชันภายในซอฟต์แวร์ เนื่องจากสัญญาณสะท้อนจะทำให้ความสมบูรณ์ของสัญญาณลดลง ตรวจสอบให้แน่ใจว่าที่อยู่โหนดทั้งหมด (MAC ID) ไม่ซ้ำกันก่อนเปิดใช้งานการทำงานในโหมดมาสเตอร์
คำเตือนสำคัญ:
ตรวจสอบให้แน่ใจว่าแหล่งจ่ายไฟหลักทั้งหมดของแบ็กเพลน PLC และตัวรับส่งสัญญาณเครือข่ายภายนอกถูกตัดพลังงานอย่างสมบูรณ์ก่อนจับต้องหรือเดินสายโมดูล แม้ว่าฮาร์ดแวร์จะรองรับการถอดเปลี่ยนขณะมีไฟ แต่การต่อสายขั้วต่อขณะวงจรมีไฟอาจทำให้เกิดประกายไฟฟ้าสถิต ซึ่งอาจทำให้ออปโตคัปเปลอร์ภายในเสียหาย
เลื่อนโมดูลเข้ากับช่องบนแบ็กเพลนซีรีส์ AH จนสลักปลดล็อกคลิกเข้าตำแหน่งอย่างแน่นหนา
ยึดขั้วต่อแบบเปิด 5 พินให้แน่นโดยขันสกรูยึด พร้อมรักษาการจัดเรียงตามมาตรฐานรหัสสี (ดำ, น้ำเงิน, ชิลด์, ขาว, แดง)
จ่ายไฟให้ระบบและตรวจสอบว่าไฟ LED ที่แผงด้านหน้าแสดงการวนรอบการวินิจฉัยการทดสอบตัวเองก่อนเริ่มการสื่อสารกับมาสเตอร์
Global Express Shipping
Returns & Warranty
Manufacturer: Delta Electronics
Product No.: AH10DNET-5A
Country of origin:สหรัฐอเมริกา
Product Type: โมดูลการสื่อสาร DeviceNet
Payment: T/T, Western Union
Weight: 2000g
Shipping port: Xiamen
Warranty: 12 months
