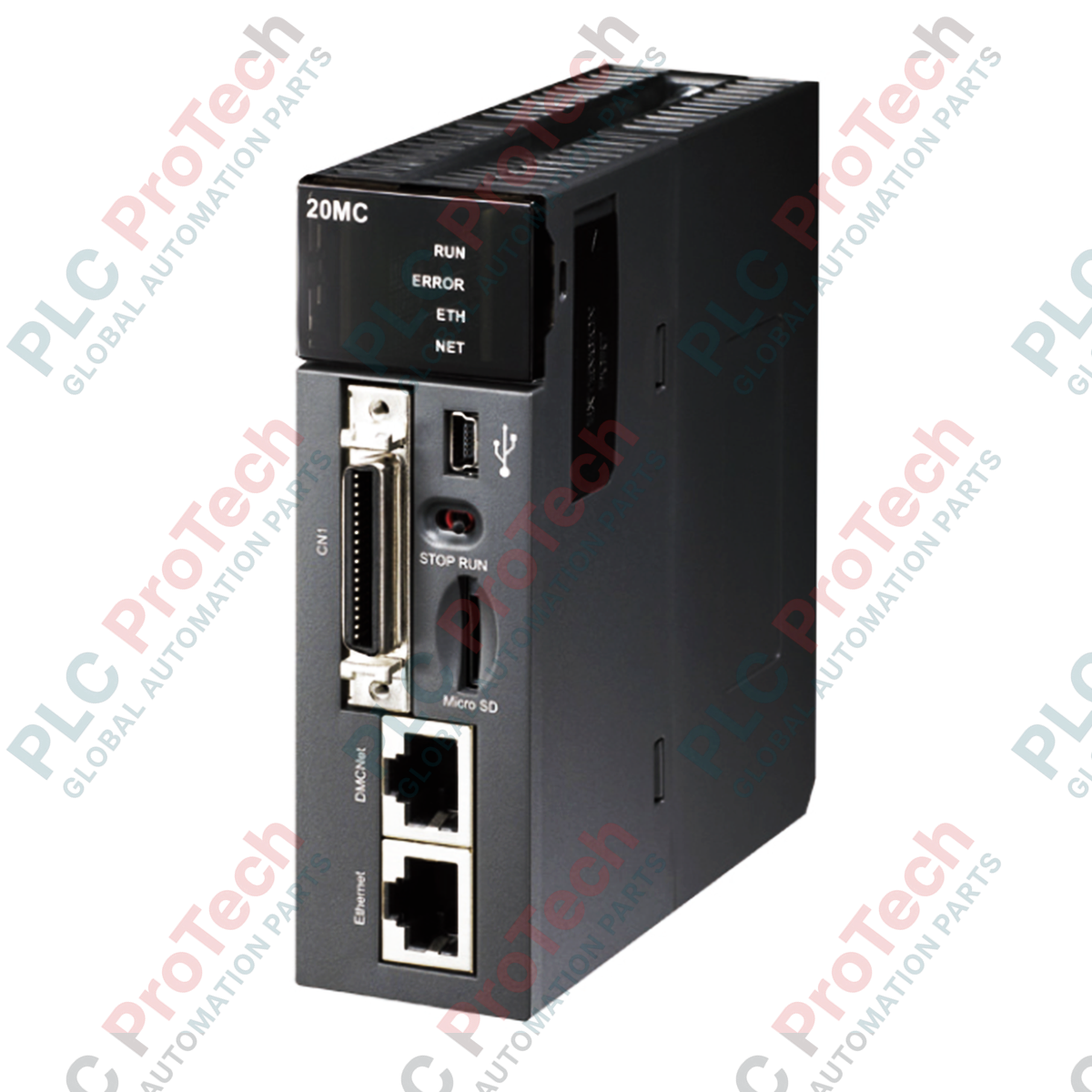

โมดูลควบคุมการเคลื่อนไหว DMCNET Mitsubishi Electric AH20MC-5A ซีรีส์ AH

คำอธิบาย

ในฐานะฮับซิงโครไนซ์ประสิทธิภาพสูงภายในสถาปัตยกรรมเครื่องจักรขั้นสูง Delta Electronics AH20MC-5A คือโมดูลควบคุมการเคลื่อนไหวที่ออกแบบมาสำหรับแพลตฟอร์มระบบซีรีส์ AH อุปกรณ์นี้เชื่อมต่อโดยตรงกับแอคชูเอเตอร์ภาคสนามผ่าน DMCNET ความเร็วสูง (Delta Motion Control Network) เพื่อควบคุมการทำงานแบบกำหนดผลลัพธ์ได้อย่างแม่นยำในโครงสร้างหลายแกนที่ซับซ้อน ด้วยโปรเซสเซอร์ในตัวที่สามารถประมวลผลคำสั่ง LD ได้ภายใน 0.13 ไมโครวินาที โมดูลจึงจัดการการวางแผนเส้นทาง อินเตอร์โพเลชันลำดับสูง และโปรแกรมผู้ใช้ได้โดยตรง ช่วยลดภาระของแบ็กเพลนระบบหลัก

คุณสมบัติเด่น

• การควบคุม DMCNET แบบหลายแกน: รองรับการควบคุมการเคลื่อนไหวแบบซิงโครไนซ์สูงสุด 12 แกนผ่านการสื่อสารที่ความเร็ว 10 Mbps
• การซิงโครไนซ์ความเร็วสูง: ควบคุมลูปของ 12 แกนและดำเนินการคำสั่งซิงโครไนซ์ให้เสร็จภายในรอบเวลา 1 มิลลิวินาที
• เอนจินอินเตอร์โพเลชันขั้นสูง: รองรับอินเตอร์โพเลชันเชิงเส้นแบบ 2 ถึง 6 แกน อินเตอร์โพเลชันส่วนโค้งแบบ 2 แกน และอินเตอร์โพเลชันแบบเกลียว 3 แกน
• ฮับการสื่อสารแบบรวม: พอร์ต Ethernet ในตัวสำหรับเชื่อมต่อเครือข่าย พร้อมพอร์ต Mini-USB เฉพาะสำหรับเขียนโปรแกรม
• การประมวลผลและจัดเก็บภายในเครื่อง: มีความจุโปรแกรม 64K ขั้นตอนและช่องใส่การ์ด Micro SD สำหรับจัดเก็บพารามิเตอร์ สูตรการผลิต หรือโปรแกรมภายในเครื่อง
• การประมวลผล G-Code: รองรับอินพุต G-code มาตรฐานเพื่อแปลงเส้นทางโดยตรงโดยไม่ต้องประมวลผลล่วงหน้าจากภายนอก
• การบำรุงรักษาที่พร้อมใช้งานสูง: รองรับการสลับเปลี่ยนขณะระบบทำงาน เพื่อให้เปลี่ยนโมดูลได้โดยไม่ต้องหยุดแร็ก CPU ทั้งหมด

การใช้งาน

• ระบบบรรจุภัณฑ์และบรรจุกล่องความเร็วสูงที่ต้องการตัวป้อนแบบซิงโครไนซ์
• ระบบควบคุมการประกอบชิ้นส่วนอิเล็กทรอนิกส์ ระบบหยิบและวาง และหุ่นยนต์โครงสำหรับงานหลายแกน
• อุปกรณ์ CNC แบบหลายแกนสำหรับตัดและแกะสลักโลหะที่ทำงานตามเส้นทาง G-code
• เครื่องพิมพ์ต่อเนื่องและเครื่องจักรสิ่งทอที่ต้องการการซิงโครไนซ์เกียร์อิเล็กทรอนิกส์และแคมอย่างแม่นยำ

ตารางข้อมูลจำเพาะทางเทคนิค

การเชื่อมต่อและอินเทอร์เฟซ

ข้อมูลเชิงลึกทางวิศวกรรมจากการทดสอบจริง

รุ่นทางเลือกและความเข้ากันได้

AH20MC-5A ทำงานเฉพาะภายในแร็กฮาร์ดแวร์ซีรีส์ AH เท่านั้น โดยใช้ช่องโมดูล I/O ฟังก์ชันมาตรฐานหรือช่องโมดูลสื่อสาร ขึ้นอยู่กับการกำหนดค่าของแบ็กเพลน หากอัปเดตเครือข่ายรุ่นเก่าหรือย้ายระบบจากระบบควบคุมการเคลื่อนไหวแบบพัลส์เทรนแบบดั้งเดิม ให้ตรวจสอบว่าเซอร์โวไดรฟ์ เช่น ซีรีส์ ASDA-A2-F หรือ ASDA-B3-F ติดตั้งการ์ดอินเทอร์เฟซกายภาพ DMCNET ที่เข้ากันได้ ตรวจสอบว่าเฟิร์มแวร์ของ CPU รองรับสถาปัตยกรรมหลาย CPU หากติดตั้งโมดูลการเคลื่อนไหวหลายโมดูลในแร็กเดียว

ข้อผิดพลาดที่ควรระวังในการใช้งานและหมายเหตุทางวิศวกรรม

เมื่อกำหนดค่าเครือข่าย 12 แกนความหนาแน่นสูง การชีลด์สายเคเบิลและการติดตั้งตัวต้านทานปลายสายเครือข่ายมีความสำคัญอย่างยิ่ง แม้ DMCNET จะทำงานที่ความเร็ว 10 Mbps แต่ EMI ความถี่สูงจากไดรฟ์ปรับความถี่แบบปรับความเร็วที่อยู่ใกล้เคียงอาจทำให้เฟรมการเคลื่อนไหวเสียหาย ส่งผลให้การซิงโครไนซ์หลุดหรือเกิดข้อผิดพลาด "Sync Loss" ควรเดินสายสื่อสาร DMCNET ภายในท่อโลหะเฉพาะที่ต่อลงดิน โดยแยกจากสายมอเตอร์แรงดันสูงอย่างน้อย 200 มม. เสมอ

เคล็ดลับการทดสอบเดินระบบและการเดินสาย

เมื่อโหลดสคริปต์ G-code ผ่านการ์ด Micro SD ให้ยืนยันว่าการฟอร์แมตสอดคล้องกับโครงสร้างมาตรฐาน FAT32 ของการ์ด ตรวจสอบว่าพิกัดในแต่ละบรรทัดของ G-code ไม่เกินขีดจำกัดซอฟต์ลิมิตที่กำหนดไว้ในพารามิเตอร์ของไดรฟ์ ใช้พอร์ต Mini-USB โดยตรงเพื่อตรวจสอบรูปแบบสัญญาณป้อนกลับจากเอ็นโคเดอร์ (UD, PD, AB หรือ 4AB) ก่อนสั่งคำสั่งการเคลื่อนที่หลักเป็นรอบ เพื่อหลีกเลี่ยงข้อผิดพลาดจากมอเตอร์หมุนหนีการควบคุม

แนวทางการติดตั้ง

1. 1 ติดตั้ง AH20MC-5A บนแบ็กเพลนของระบบ โดยตรวจสอบให้แน่ใจว่าขอเกี่ยวด้านบนเข้าที่อย่างถูกต้อง และโมดูลถูกล็อกไว้ด้วยคันโยกยึดด้านล่าง
2. 2 เชื่อมต่อสายเครือข่าย DMCNET เข้ากับพอร์ต RJ45 ตรวจสอบให้แน่ใจว่าโหนดสุดท้ายในเครือข่ายได้รับการติดตั้งตัวต้านทานปลายสายอย่างถูกต้องตามข้อกำหนดของ Delta
3. 3 จ่ายไฟให้ระบบ ตรวจสอบว่าไฟแสดงสถานะ "Power" ของโมดูลติดสว่าง และไฟแสดงสถานะ "Net" คงที่เพื่อแสดงว่าการจับมือเครือข่ายกับไดรฟ์ต่อพ่วงเสร็จสมบูรณ์
