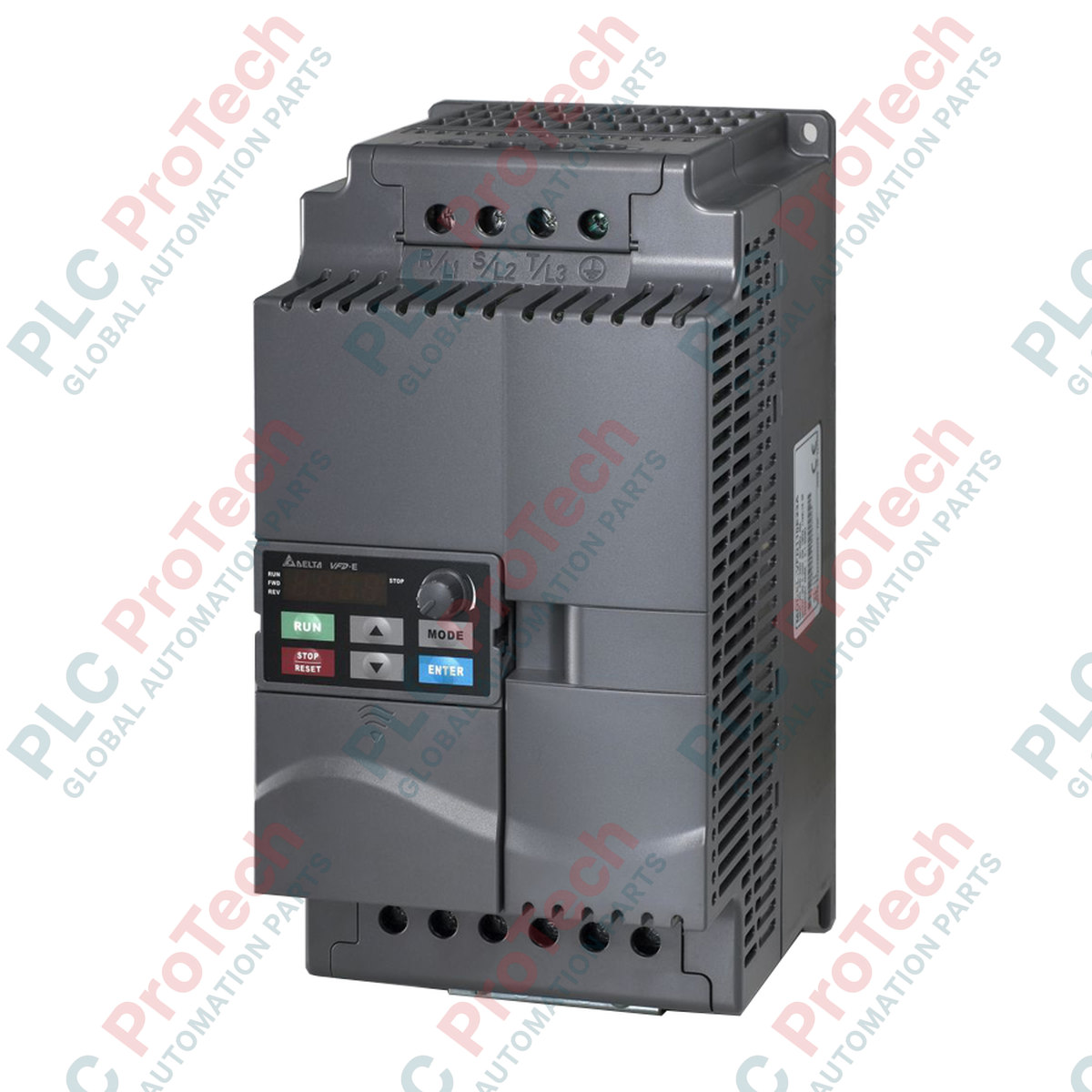

DELTA VFD075E43A อินเวอร์เตอร์ไดรฟ์แบบเวกเตอร์ไร้เซนเซอร์ ซีรีส์ VFD-E

ภาพรวมไมโครไดรฟ์แบบยืดหยุ่น

VFD075E43A (VFD075E43A) เป็นอินเวอร์เตอร์ไดรฟ์แบบเวกเตอร์ไร้เซนเซอร์ที่มีความเป็นโมดูลาร์สูงและรองรับการทำงานหลายฟังก์ชัน ออกแบบโดย Delta ภายใต้แพลตฟอร์ม VFD-E Series ที่ยืดหยุ่น ด้วยพิกัดกำลัง 7.5 kW (10 HP) ที่แข็งแกร่งและกระแสเอาต์พุตต่อเนื่องที่เหมาะสำหรับการทำงานประสิทธิภาพสูง ไดรฟ์ปรับความถี่แบบกะทัดรัดนี้สร้างขึ้นสำหรับงานอุตสาหกรรมที่ใช้มอเตอร์ขนาดเล็กถึงปานกลาง ซึ่งต้องจัดสมดุลระหว่างพื้นที่ในตู้ควบคุมกับความต้องการแรงบิดหนาแน่นสูง ในการติดตั้งภาคสนามที่มีความต้องการสูง เช่น ระบบสายพานลำเลียงอัตโนมัติ เครื่องผสมอุตสาหกรรม เครื่องปั่นด้ายสิ่งทอ และชุดปั๊มเฉพาะจุด VFD075E43A ช่วยรักษาความต่อเนื่องของระบบและลดเวลาหยุดทำงานที่ไม่ได้วางแผนลงอย่างมาก ด้วยฟังก์ชัน PLC ในตัว ความสามารถในการติดตั้งเรียงชิดด้านข้างที่ยืดหยุ่น และประสิทธิภาพด้านความร้อนที่แข็งแกร่ง ช่วงความถี่เอาต์พุตสูงทำให้ผลิตภัณฑ์นี้เป็นอุปกรณ์สำคัญสำหรับการขับมอเตอร์ AC ความเร็วสูงเฉพาะทางอย่างราบรื่น

การผสานฟังก์ชันและสถาปัตยกรรมการออกแบบแบบโมดูลาร์

โครงสร้างฮาร์ดแวร์ของ VFD-E Series ได้รับการปรับให้เหมาะกับการจัดวางระบบควบคุมแบบกะทัดรัดและการปรับแต่งเฉพาะจุด:

• พื้นที่รองรับการขยายแบบโมดูลาร์: ออกแบบด้วยโครงเครื่องที่ยืดหยุ่น รองรับการ์ดขยายแบบเสียบสำหรับการสื่อสารฟิลด์บัส เช่น DeviceNet, Profibus-DP และ LonWorks รวมถึงบล็อก I/O เพิ่มเติม

• ลอจิกไมโคร-PLC ในตัว: ผสานชั้นการทำงานของ PLC ในตัว รองรับสูงสุด 500 ขั้นตอน ทำให้ไดรฟ์จัดการอินเตอร์ล็อกรีเลย์เฉพาะจุด เครื่องจักรสถานะอย่างง่าย และลูปนับเซนเซอร์ได้โดยอิสระ

• ประสิทธิภาพการใช้พื้นที่เมื่อติดตั้งเรียงชิดด้านข้าง: ใช้การออกแบบเชิงอุณหพลศาสตร์ที่มีประสิทธิภาพสูง ทำให้สามารถติดตั้ง VFD-E หลายชุดเรียงติดกันบนราง DIN เดียว เพื่อเพิ่มประสิทธิภาพการใช้พื้นที่ในตู้ควบคุม

• ตัวเลือกการป้อนกลับที่ยืดหยุ่น: รองรับการควบคุมแบบเวกเตอร์ไร้เซนเซอร์ (SVC) สำหรับการตอบสนองแรงบิดแบบวงรอบเปิดที่รวดเร็ว รวมถึงเส้นโค้ง V/f ที่กำหนดค่าได้สำหรับระบบระบายอากาศแบบหลายมอเตอร์พื้นฐาน

พารามิเตอร์ทางวิศวกรรมที่สำคัญ

ข้อมูลจำเพาะต่อไปนี้แสดงขีดจำกัดด้านกลไก ไฟฟ้า และสภาพแวดล้อมที่ได้รับการตรวจสอบสำหรับการออกแบบอุปกรณ์อุตสาหกรรม:

ฐานความรู้ทางเทคนิคและคำถามที่พบบ่อย

ข้อควรระวังหลักเมื่อใช้ช่วงความถี่เอาต์พุตเต็มช่วง 0 ถึง 600 Hz มีอะไรบ้าง

เมื่อขับสปินเดิลหรือมอเตอร์ความเร็วสูงเฉพาะทางที่สูงกว่าค่ามาตรฐาน 50/60 Hz ให้ตรวจสอบว่าตลับลูกปืนเชิงกล การถ่วงสมดุลโรเตอร์ และพัดลมระบายความร้อนของมอเตอร์ได้รับการรับรองสำหรับรอบต่อนาทีเป้าหมาย นอกจากนี้ เมื่อความถี่เอาต์พุตเพิ่มขึ้น ต้องปรับอัตราส่วนแรงดันต่อความถี่ของไดรฟ์อย่างเหมาะสม เพื่อป้องกันการอิ่มตัวของแกนเหล็กหรือประสิทธิภาพการลดสนามแม่เหล็กที่ไม่เพียงพอ

การเชื่อมต่อบัส DC แบบยืดหยุ่นในตัวช่วยเพิ่มประสิทธิภาพการใช้พลังงานในระบบหลายไดรฟ์ได้อย่างไร

VFD-E Series รองรับการใช้บัส DC ร่วมกัน ในการจัดวางระบบหลายไดรฟ์ที่มอเตอร์หนึ่งกำลังเบรก (กำลังคืนพลังงาน เช่น รอกยกหรือม้วนคลายที่กำลังลดความเร็ว) และอีกมอเตอร์กำลังขับ (ใช้พลังงาน) พลังงานที่คืนกลับสามารถส่งผ่านบัส DC ร่วมไปยังไดรฟ์ที่กำลังขับได้โดยตรง ช่วยลดการใช้พลังงานจากระบบไฟฟ้ารวมและลดความร้อนที่ระบายโดยตัวต้านทานเบรกภายนอก

ไดรฟ์มีการป้องกันภายในประเภทใดบ้างสำหรับความผิดปกติของไฟฟ้าขาเข้า

ไดรฟ์ติดตั้งวงจรป้องกันอย่างครบถ้วน ได้แก่ การตรวจติดตามแรงดันเกิน/แรงดันต่ำ การตรวจจับเฟสขาเข้าขาด การป้องกันไฟฟ้าลัดวงจรลงดิน และการตรวจสอบโอเวอร์โหลดความร้อนของมอเตอร์แบบอิเล็กทรอนิกส์ (การคำนวณ I2t) เพื่อป้องกันความเสียหายของ IGBT ภายในจากความผันผวนเฉพาะจุดของระบบไฟฟ้า

แนวทางการทดสอบเดินเครื่องภาคสนามและความปลอดภัย

• ระยะห่างเพื่อการระบายความร้อนของตู้และข้อจำกัดเมื่อติดตั้งเรียงชิดด้านข้าง: แม้แพลตฟอร์ม VFD-E จะรองรับการติดตั้งแบบหนาแน่นเรียงชิดด้านข้าง แต่ต้องตรวจสอบให้อุณหภูมิอากาศภายในตู้ไม่เกินขีดจำกัด 50 deg C หากติดตั้งไดรฟ์ชิดกันโดยไม่มีช่องว่าง ให้ถอดฝาครอบกันฝุ่นด้านบนของตัวเรือน IP20 เพื่อเพิ่มการไหลเวียนอากาศตามธรรมชาติผ่านช่องระบายความร้อนในตัว

• แนวทางแยกสายไฟกำลังและสายควบคุม: เดินสาย AC ขาเข้าหลักทั้งหมด (R/L1, S/L2, T/L3) และสายมอเตอร์ PWM ความถี่สูง (U/T1, V/T2, W/T3) ภายในท่อโลหะแยกเฉพาะ โดยแยกจาก I/O ดิจิทัลแรงดันต่ำและสายสัญญาณควบคุมแบบแอนะล็อกอย่างน้อย 100 mm โครงสร้างนี้ช่วยกำจัดการรบกวนความถี่สูงที่เข้าสู่ลูปเซนเซอร์ 4-20mA หรือ 0-10V ที่มีความไว

• การต่อลงดินโครงเครื่องแบบอิมพีแดนซ์ต่ำ: เชื่อมต่อขั้วต่อสายดินเฉพาะของไดรฟ์เข้ากับบัสทองแดงสายดินหลักของตู้โดยตรง โดยใช้ตัวนำขนาดใหญ่ที่มีอิมพีแดนซ์ต่ำ หลีกเลี่ยงการเดินสายดินแบบวงรอบหรือการเดินสายดินผ่านเครื่องจักรที่อยู่ติดกัน เนื่องจากจำเป็นต้องใช้การต่อลงดินแบบดาวที่จุดเดียวโดยตรง เพื่อระงับกระแสไฟฟ้าโหมดร่วมที่เกิดจากการสวิตชิ่ง IGBT ความเร็วสูง
