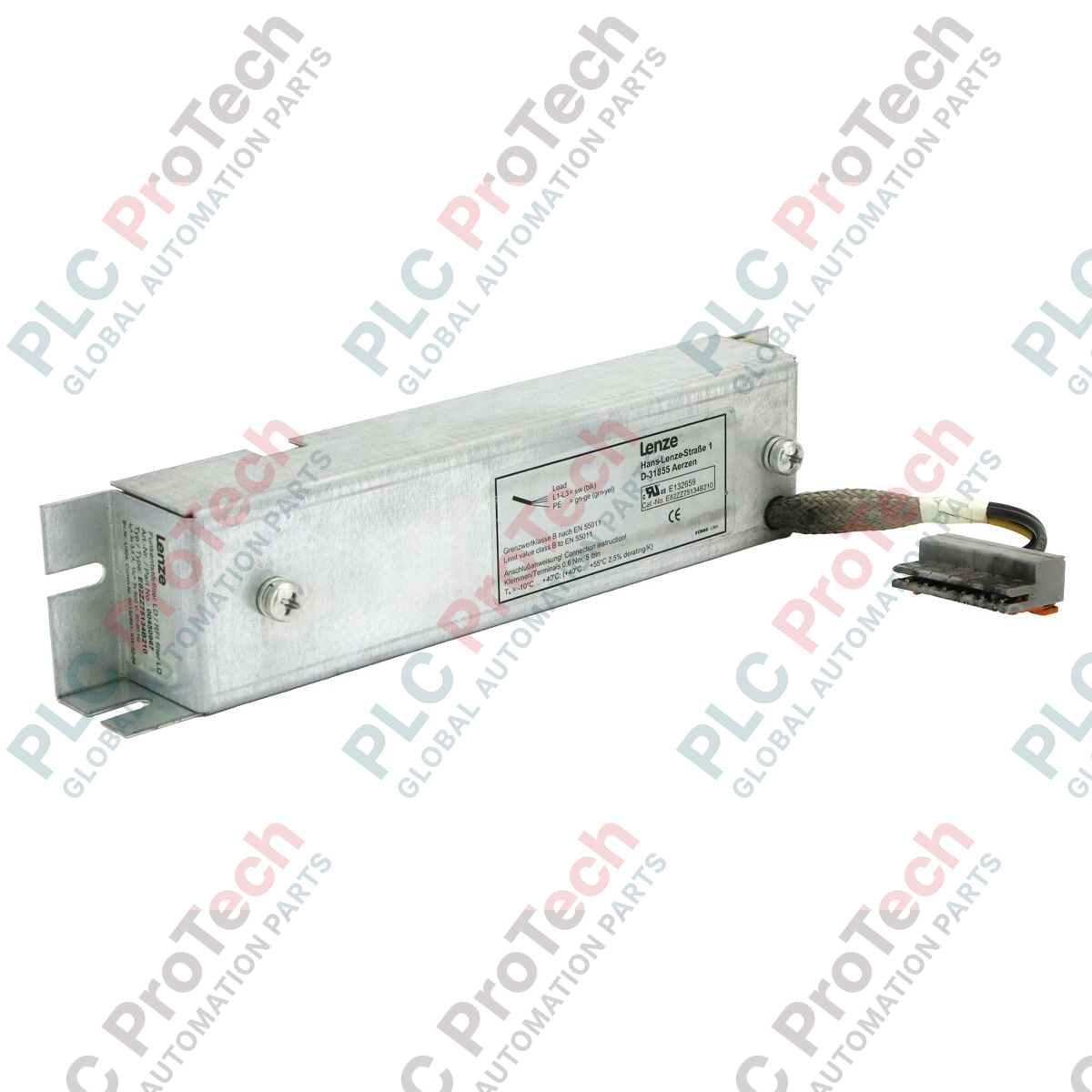

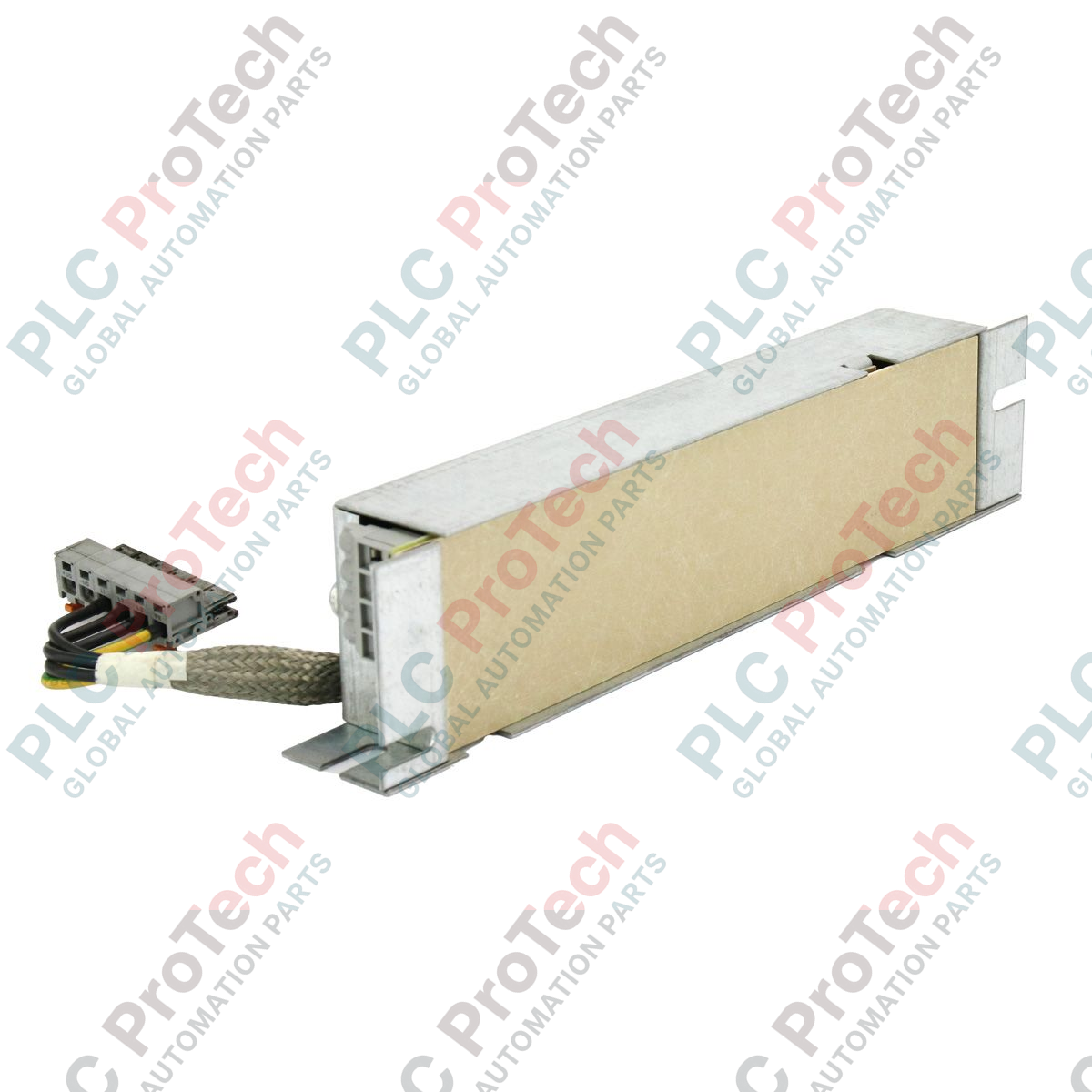

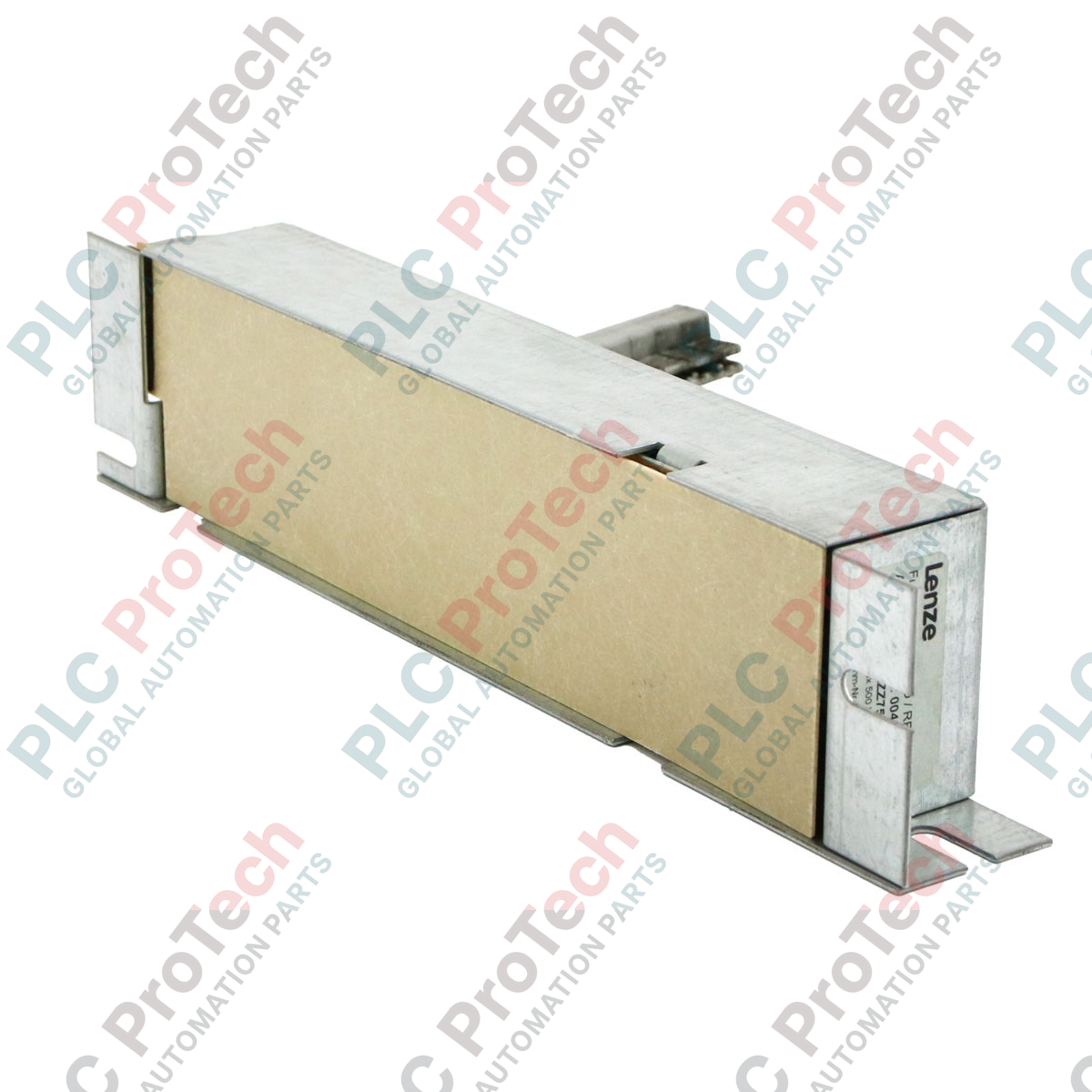

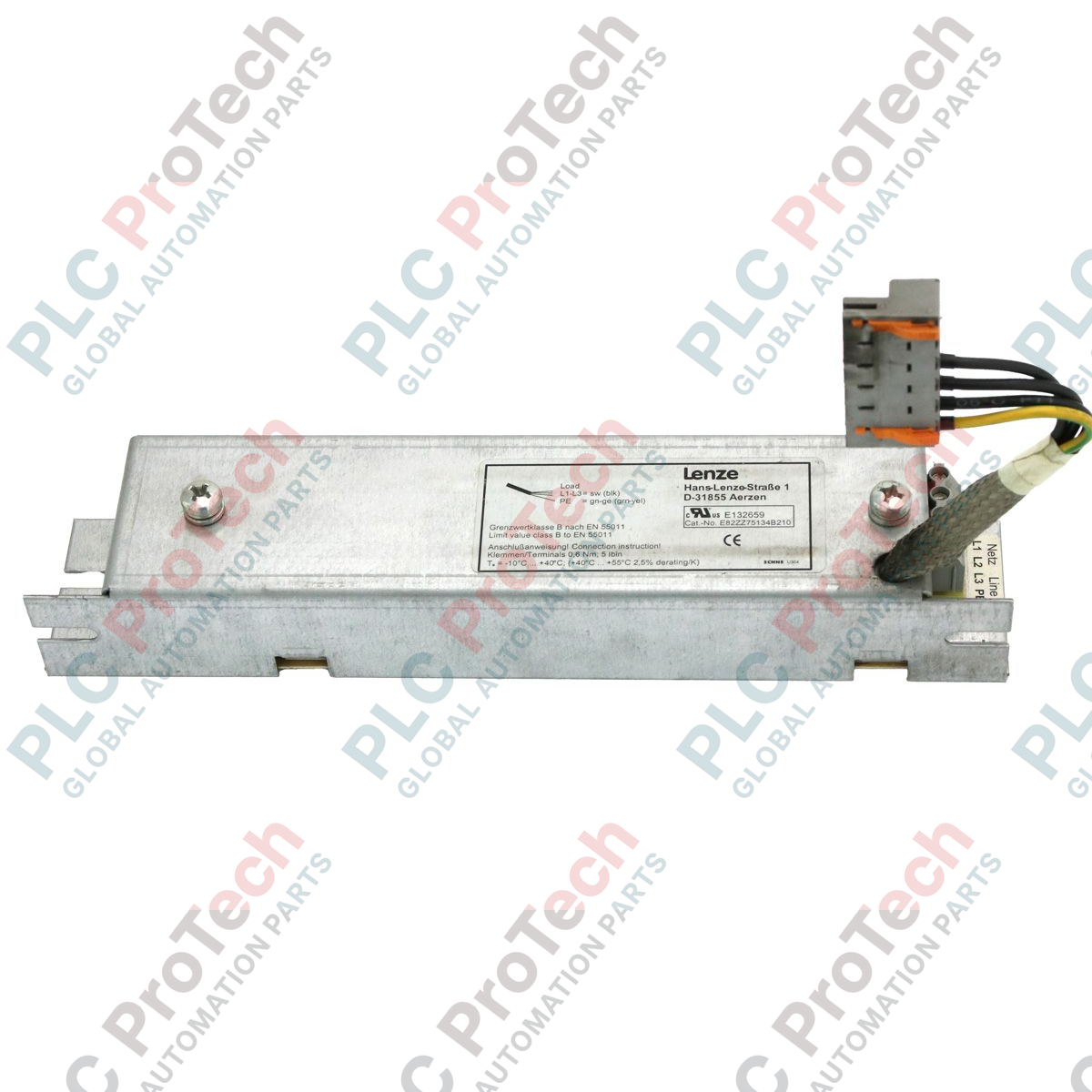

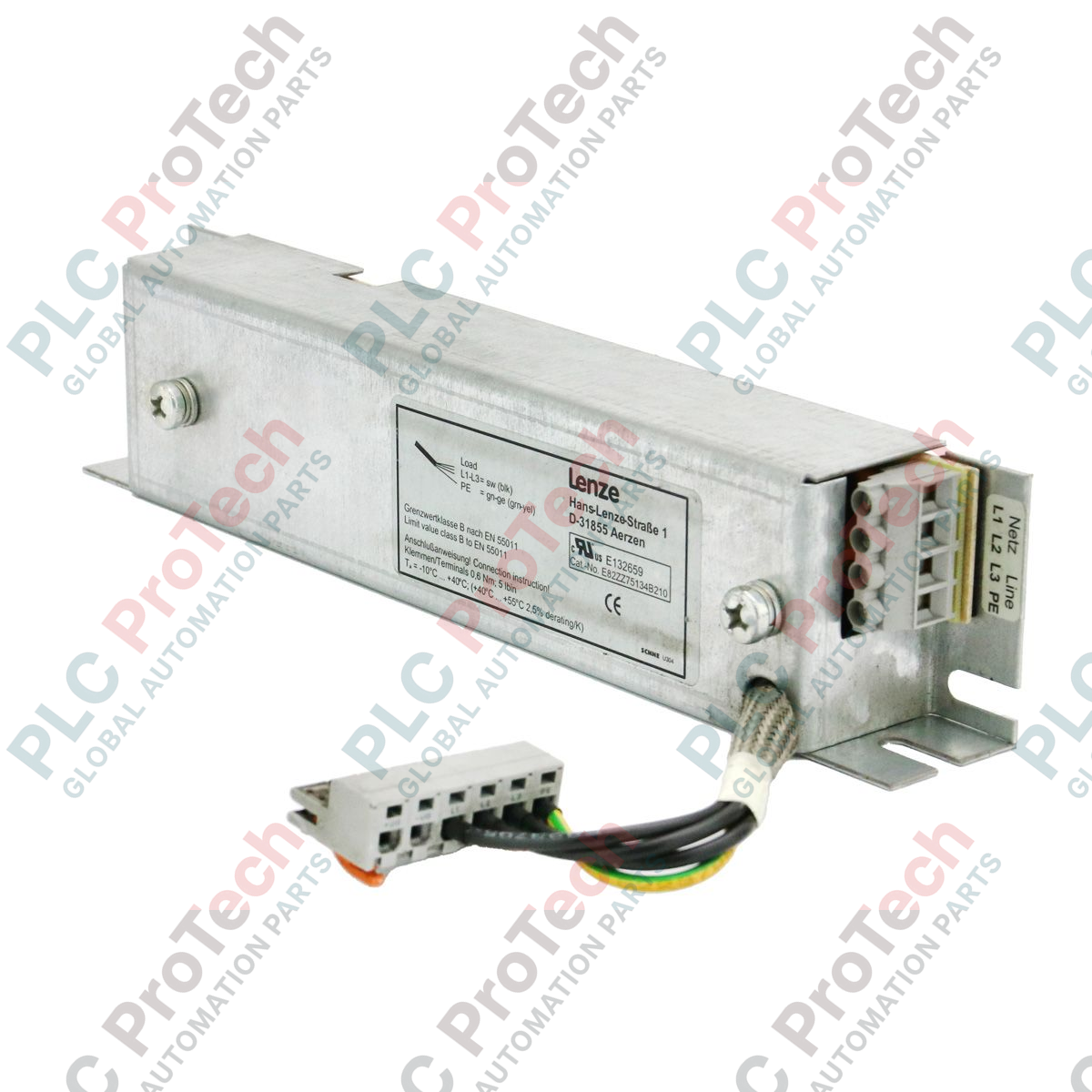

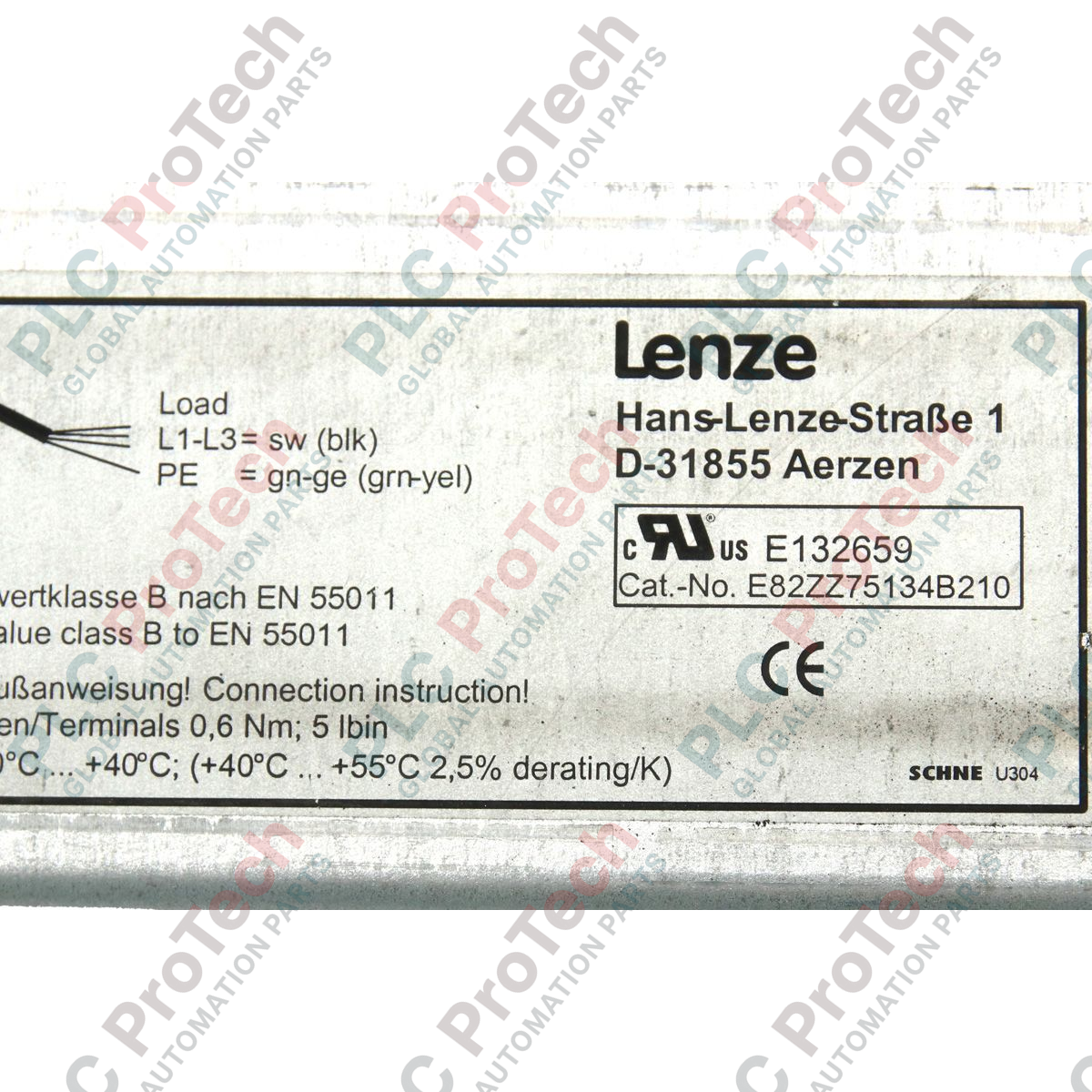

E82ZZ75134B210 Lenze 8200-Series ตัวกรอง RFI 3.4 A / 500 V

ภาพรวมผลิตภัณฑ์

 E82ZZ75134B210 (E82ZZ75134B210) เป็นตัวกรองสัญญาณรบกวนความถี่วิทยุ (RFI) ประสิทธิภาพสูงที่ออกแบบมาโดยเฉพาะสำหรับอินเวอร์เตอร์ควบคุมความถี่ซีรีส์ Lenze 8200 โดยรองรับแหล่งจ่ายไฟสามเฟส 500 V ที่ 3.4 A อุปกรณ์เสริมเฉพาะทางนี้ออกแบบมาเพื่อลดสัญญาณรบกวนทางแม่เหล็กไฟฟ้าที่ส่งผ่านสายจ่ายไฟหลัก ด้วยการลดทอนสัญญาณรบกวนความถี่สูงที่เกิดจากการสวิตช์ภาคกำลังของอินเวอร์เตอร์ E82ZZ75134B210 จึงช่วยให้ระบบขับเคลื่อนทั้งหมดเป็นไปตามมาตรฐาน EMC (ความเข้ากันได้ทางแม่เหล็กไฟฟ้า) ระหว่างประเทศที่เข้มงวด ตัวกรองนี้มีความสำคัญต่อการปกป้องอุปกรณ์อิเล็กทรอนิกส์ปลายทางที่ไวต่อสัญญาณรบกวน เช่น PLC เซนเซอร์ และอุปกรณ์สื่อสาร จากสัญญาณรบกวนทางไฟฟ้าที่อาจทำให้การทำงานขัดข้อง แม้จะมีสถานะเป็น "เลิกผลิต" แต่ยังคงเป็นส่วนประกอบสำคัญสำหรับช่วยให้การติดตั้งระบบซีรีส์ 8200 รุ่นเดิมมีเสถียรภาพในสภาพแวดล้อมการผลิตและการแปรรูปที่ต้องการความแม่นยำสูง

การกำหนดค่าทางเทคนิค

 E82ZZ75134B210 ใช้โครงสร้างวงจร LC ที่แข็งแรง ซึ่งปรับให้เหมาะสมกับความถี่สวิตช์ที่พบได้ทั่วไปในไดรฟ์ AC ซีรีส์ 8200 ออกแบบมาสำหรับการติดตั้งแบบ "ใช้พื้นที่ร่วมกัน" หรือแบบวางชิดด้านข้าง ช่วยให้สามารถประกอบรวมกันภายในตู้ควบคุมได้อย่างประหยัดพื้นที่ ฮาร์ดแวร์ใช้ตัวเก็บประจุคุณภาพสูงและโช้กเหนี่ยวนำเพื่อให้การลดทอนสัญญาณรบกวนแบบโหมดร่วมและโหมดผลต่างมีประสิทธิภาพสูงสุดในช่วงความถี่กว้าง (150 kHz ถึง 30 MHz) ความเข้ากันได้กับ 50/60 Hz และพิกัด 500 V ช่วยให้ใช้งานได้ทั่วโลกกับการกำหนดค่าระบบไฟฟ้าอุตสาหกรรมหลากหลายรูปแบบ ตัวกรองติดตั้งอยู่ในตัวเรือนโลหะที่ทนทาน ซึ่งทำหน้าที่เป็นกรงฟาราเดย์ ช่วยลดการแผ่รังสีรบกวนเพิ่มเติมและเป็นเส้นทางต่อลงดินที่เชื่อถือได้สำหรับกระแสไฟฟ้าปรสิต

ข้อมูลจำเพาะทางเทคนิค

คำถามที่พบบ่อยด้านเทคนิค

E82ZZ75134B210 ป้องกันอินเวอร์เตอร์จากฟ้าผ่าหรือไม่

ไม่ ตัวกรองนี้เป็นตัวกรอง RFI ที่ออกแบบมาสำหรับลดสัญญาณรบกวนความถี่สูง สำหรับการป้องกันแรงดันกระชากพลังงานสูงหรือฟ้าผ่า ต้องติดตั้งอุปกรณ์ป้องกันไฟกระชาก (SPD) หรืออุปกรณ์ป้องกันฟ้าผ่าโดยเฉพาะที่จุดรับไฟหลัก

สามารถใช้ตัวกรอง 3.4 A กับไดรฟ์ที่มีกระแสพิกัดสูงกว่าได้หรือไม่

ไม่ ตัวกรองต้องเลือกขนาดตามกระแสอินพุตต่อเนื่องของไดรฟ์ การใช้ตัวกรอง 3.4 A กับไดรฟ์กำลังสูงกว่าจะทำให้ตัวเหนี่ยวนำภายในอิ่มตัวและร้อนเกินไป ซึ่งอาจก่อให้เกิดอันตรายจากไฟไหม้หรือทำให้ตัวกรองเสียหายถาวร

ตัวกรองนี้มีข้อกำหนดเกี่ยวกับทิศทางการติดตั้งโดยเฉพาะหรือไม่

แม้ตัวกรองจะสามารถทำงานได้ในทุกทิศทาง แต่แนะนำให้ติดตั้งโดยตรงด้านล่าง (แบบใช้พื้นที่ร่วมกัน) หรืออยู่ติดกับอินเวอร์เตอร์มากที่สุด วิธีนี้ช่วยให้สายที่ไม่มีชีลด์ระหว่างตัวกรองกับอินเวอร์เตอร์สั้นที่สุดเท่าที่จะเป็นไปได้ เพื่อป้องกันไม่ให้สัญญาณรบกวนกลับเข้าสู่ระบบอีกครั้ง

คู่มือด้านวิศวกรรมและการติดตั้ง

• ลดความยาวสาย: ความยาวสายระหว่าง E82ZZ75134B210 กับอินเวอร์เตอร์ควบคุมความถี่ไม่ควรเกิน 30 cm สายที่ยาวกว่าจะทำหน้าที่เป็นเสาอากาศและอาจแผ่สัญญาณรบกวนที่ตัวกรองออกแบบมาเพื่อลดทอนซ้ำอีกครั้ง ใช้สายแบบคู่บิดเกลียวสำหรับการเชื่อมต่อเพื่อช่วยหักล้างสนามแม่เหล็กเพิ่มเติม

• การต่อลงดินที่พื้นผิว: เพื่อให้การลดสัญญาณรบกวนมีประสิทธิภาพ ตัวเรือนโลหะของ E82ZZ75134B210 ต้องเชื่อมต่อกับแผ่นติดตั้งที่ต่อลงดินด้วยพื้นที่สัมผัสขนาดใหญ่ ตรวจสอบให้แน่ใจว่าแผ่นติดตั้งเคลือบสังกะสี หรือขจัดสีบริเวณจุดสัมผัสออก เพื่อให้มีกระแสไฟฟ้าความถี่สูงไหลผ่านเส้นทางที่มีอิมพีแดนซ์ต่ำ

• ข้อควรระวังกระแสไฟฟ้ารั่ว: ตัวกรอง RFI มีตัวเก็บประจุที่เชื่อมต่อกับกราวด์ ซึ่งทำให้เกิดกระแสไฟฟ้ารั่วขณะใช้งาน เมื่อใช้ E82ZZ75134B210 ต้องตรวจสอบว่าอุปกรณ์ตัดกระแสไฟฟ้ารั่ว (RCD) ที่อยู่ต้นทางเป็น "ประเภท B" หรือ "ประเภท B+" และมีค่ากระแสตัดวงจรที่เหมาะสมกับกระแสไฟฟ้ารั่วสะสมของระบบขับเคลื่อน เพื่อป้องกันการตัดวงจรโดยไม่จำเป็น
