เทอร์มินัล EtherCAT Beckhoff EL1852 อินพุต/เอาต์พุตดิจิทัล 8 ช่อง

ภาพรวมผลิตภัณฑ์

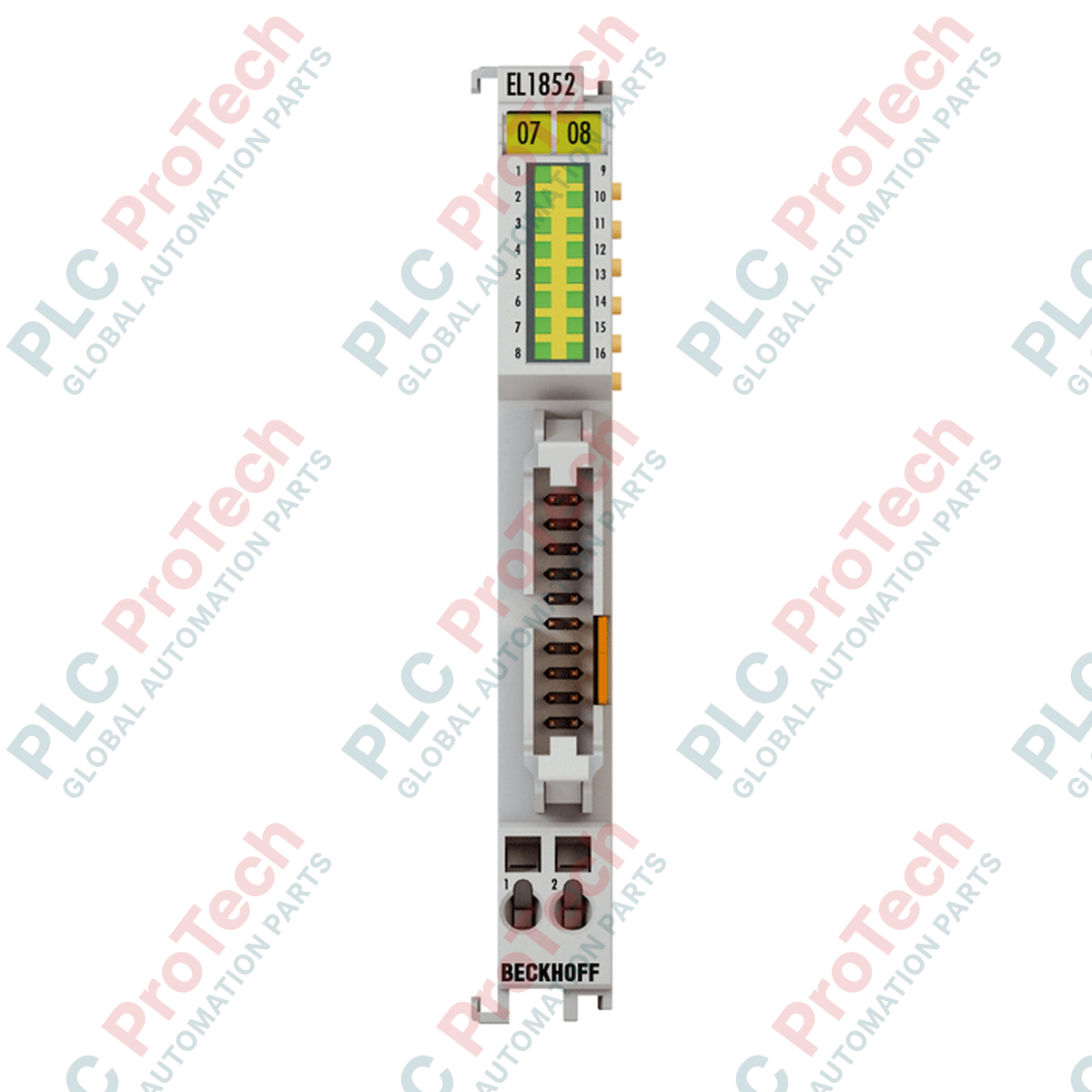

 EL1852 (EL1852) คือ EtherCAT Terminal แบบ "combi" ความหนาแน่นสูงที่ Beckhoff ออกแบบมาเพื่อมอบโซลูชันประหยัดพื้นที่สำหรับระบบอัตโนมัติทางอุตสาหกรรมสมัยใหม่ เทอร์มินัลขนาดกะทัดรัด 12 มม. นี้รวมอินพุตดิจิทัล 8 จุดและเอาต์พุตดิจิทัล 8 จุดไว้ในตัวเรือนเดียว โดยออกแบบมาโดยเฉพาะสำหรับการใช้งานที่มีพื้นที่ในตู้จำกัด ด้วยเทคโนโลยีการเชื่อมต่อสายแพแบบแบน  EL1852 จึงช่วยให้งานเดินสายขนาดใหญ่ทำได้ง่ายขึ้น และลดโอกาสเกิดข้อผิดพลาดในการเดินสายระหว่างการติดตั้งได้อย่างมาก เทอร์มินัลนี้เป็นไปตามมาตรฐาน EN 61131-2 (Type 1/3) และเหมาะสำหรับการทำงานที่ 24 V DC โดยจ่ายกระแส 0.5 A ต่อช่องเอาต์พุต พร้อมระบบป้องกันแรงดันย้อนกลับในตัว ความสามารถในการรองรับโหลดแบบโอห์มมิก โหลดเหนี่ยวนำ และโหลดหลอดไฟ ทำให้เป็นตัวเลือกที่ใช้งานได้หลากหลาย ตั้งแต่ภาคการประกอบอิเล็กทรอนิกส์ไปจนถึงการสร้างเครื่องจักรเฉพาะทาง ซึ่งต้องการ I/O ความหนาแน่นสูงและการประมวลผลสัญญาณที่รวดเร็ว

การกำหนดค่าทางเทคนิค

สถาปัตยกรรมของ EL1852 ใช้การสื่อสาร E-bus ความเร็วสูงของระบบ Beckhoff EtherCAT ส่วนอินพุตมีตัวกรอง 3 ms เพื่อให้สัญญาณมีเสถียรภาพและป้องกันสัญญาณรบกวนในอุตสาหกรรม ขณะที่ส่วนเอาต์พุตออกแบบมาสำหรับการสวิตชิ่งความเร็วสูง โดยมีเวลาเปิดวงจรทั่วไป 60 µs คุณสมบัติที่โดดเด่นที่สุดคืออินเทอร์เฟซสายแพแบบแบน (AWG 28) ซึ่งช่วยให้เชื่อมต่อจุด I/O หลายจุดได้อย่างรวดเร็วผ่านคอนเน็กเตอร์มาตรฐานที่มีระยะห่าง 1.27 มม. เทอร์มินัลใช้กระแสจาก E-bัสโดยทั่วไป 100 mA และมีฉนวนแยกทางไฟฟ้า 500 V ระหว่างศักย์ภาคสนามกับวงจรลอจิกภายใน โมดูลติดตั้งอยู่ในตัวเรือนโพลีคาร์บอเนตขนาดกะทัดรัดพร้อม LED แสดงสถานะสัญญาณในตัว รองรับตำแหน่งการติดตั้งที่หลากหลายบนราง DIN มาตรฐาน 35 มม. และให้ความมั่นคงทางกลด้วยระบบการเชื่อมต่อแบบช่องคู่และกุญแจ

ข้อมูลจำเพาะทางเทคนิค

คำถามที่พบบ่อยทางเทคนิค

ประโยชน์หลักของการเชื่อมต่อสายแพแบบแบนบน EL1852 คืออะไร

อินเทอร์เฟซสายแพแบบแบนช่วยให้สามารถต่อจุด I/O หลายจุดพร้อมกันได้ ซึ่งเป็นประโยชน์อย่างยิ่งในการผลิตเครื่องจักรแบบอนุกรม เนื่องจากไม่จำเป็นต้องเดินสายแบบจุดต่อจุดทีละจุด ช่วยลดเวลาในการประกอบและโอกาสเกิดข้อผิดพลาดจากการต่อสายไขว้ได้อย่างมาก

เอาต์พุตของ EL1852 สามารถขับโหลดเหนี่ยวนำ เช่น วาล์วโซลินอยด์ได้หรือไม่

ได้  EL1852 รองรับโหลดเหนี่ยวนำและมีความสามารถในการรองรับพลังงานขณะตัดวงจรน้อยกว่า 150 mJ ต่อช่อง นอกจากนี้ยังมีระบบป้องกันแรงดันย้อนกลับในตัว เพื่อป้องกันภาคจ่ายกำลังภายในจากแรงดันกระชากแบบ back-EMF

EL1852 จัดการระดับสัญญาณของอินพุตอย่างไร

อินพุตเป็นไปตามมาตรฐาน EN 61131-2 Type 3 สัญญาณ "0" จะถูกตรวจจับในช่วง -3 V ถึง +5 V ขณะที่สัญญาณ "1" จะถูกตรวจจับในช่วง 11 V ถึง 30 V โดยมีกระแสอินพุตทั่วไป 3 mA จึงรองรับเซนเซอร์อุตสาหกรรมได้หลากหลายประเภท

คู่มือด้านวิศวกรรมและการติดตั้ง

การใช้งานสายแพแบบแบนและมาตรฐาน AWG 28:

เมื่อใช้งาน EL1852 ตรวจสอบให้แน่ใจว่าสายแพแบบแบนที่ใช้เป็น AWG 28 และมีระยะพิทช์มาตรฐาน 1.27 มม. ใช้เครื่องมือย้ำสายระดับมืออาชีพเพื่อให้การเชื่อมต่อที่หัวคอนเน็กเตอร์แน่นสนิทและป้องกันก๊าซแทรกซึม สายแพที่ย้ำไม่ถูกต้องอาจทำให้เกิดข้อผิดพลาด "E-bus State" เป็นระยะ หรือทำให้แรงดันไฟฟ้าลดลงเฉพาะจุด ซึ่งอาจส่งผลต่อการตรวจจับสัญญาณ "1" บนช่องอินพุต

การจัดการความร้อนและการติดตั้งแบบเรียงชิดกัน:

 EL1852 ออกแบบมาให้ติดตั้งได้หลายตำแหน่ง อย่างไรก็ตาม เมื่อติดตั้งเทอร์มินัล I/O ความหนาแน่นสูงหลายตัวเรียงชิดกัน ตรวจสอบให้แน่ใจว่าอุณหภูมิแวดล้อมภายในตู้ไม่เกิน 55 องศาเซลเซียส แม้โมดูลจะมีประสิทธิภาพสูง แต่ความร้อนสะสมจากเอาต์พุต 8 จุดที่ทำงานด้วยกระแสจุดละ 0.5 A อาจมีปริมาณมาก ควรรักษาเส้นทางการไหลเวียนของอากาศบริเวณด้านบนและด้านล่างของตัวเรือนเทอร์มินัลให้โล่ง

การต่อลงดินและภูมิคุ้มกัน EMC:

เพื่อให้เป็นไปตามมาตรฐาน EN 61000-6-2 ต้องต่อลงดินราง DIN เข้ากับสายดินเพื่อการทำงาน (FE) ของตู้ควบคุมอย่างถูกต้อง ระบบการเชื่อมต่อแบบช่องคู่และกุญแจไม่เพียงช่วยเพิ่มความมั่นคงทางกลเท่านั้น แต่ยังช่วยรักษาศักย์ดินให้สม่ำเสมอตลอดบล็อก EtherCAT Terminal ตรวจสอบให้แน่ใจว่าแหล่งจ่ายภาคสนาม 24 V ได้รับการกรองอย่างเหมาะสม เพื่อป้องกันสัญญาณรบกวนจากสายไฟไม่ให้ส่งผลต่อประสิทธิภาพของตัวกรองอินพุต 3 ms
