ภาพรวมผลิตภัณฑ์

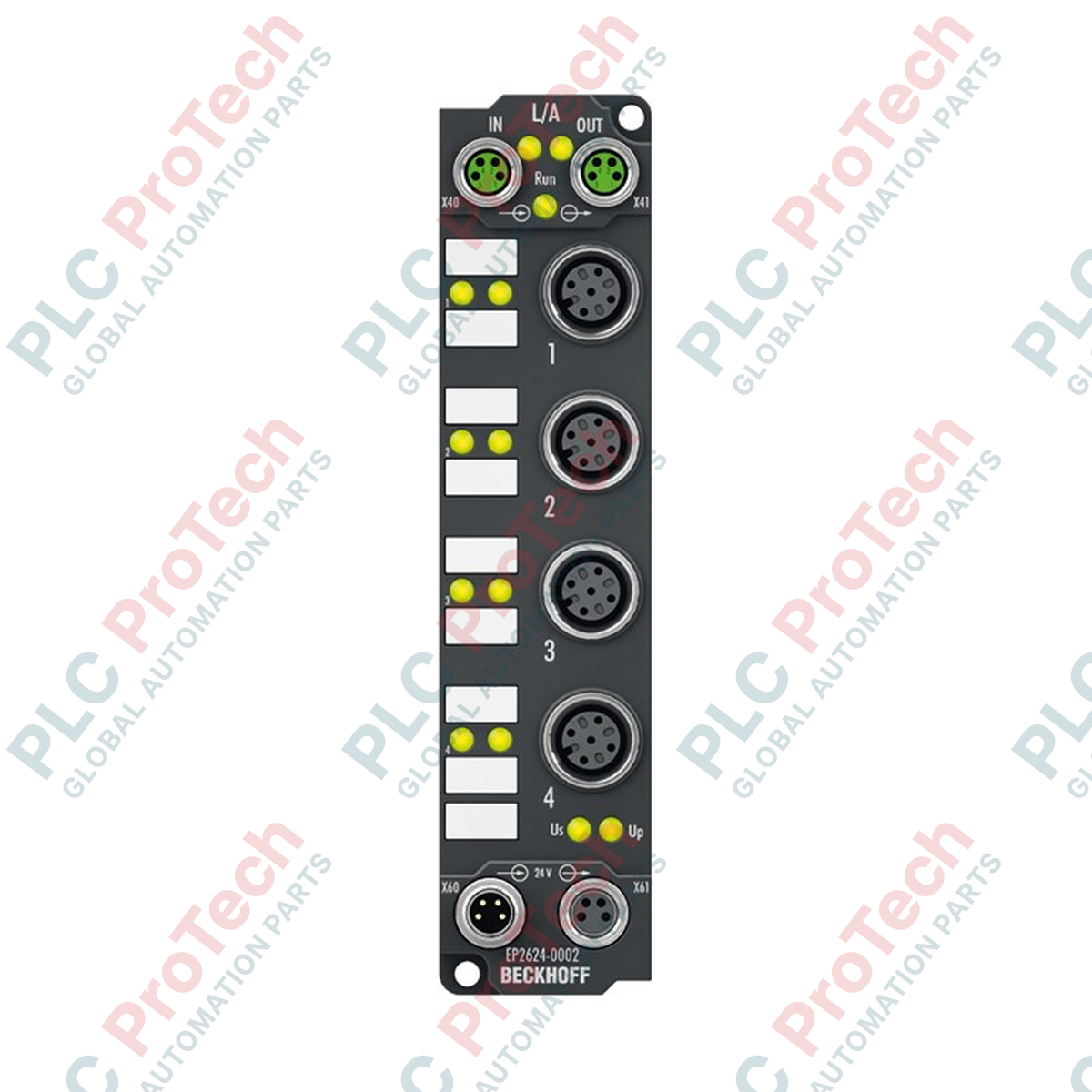

 EP2624-0002 (EP2624-0002) เป็นโมดูลเอาต์พุตรีเลย์ 4 ช่องแบบเสริมความทนทานจากซีรีส์ Beckhoff EtherCAT Box ซึ่งออกแบบมาโดยเฉพาะสำหรับระบบอัตโนมัติแบบกระจายในสภาพแวดล้อมอุตสาหกรรมที่รุนแรง โมดูลนี้มีหน้าสัมผัสแบบปกติเปิดที่ไม่มีศักย์ไฟฟ้า (Form A) จำนวน 4 ชุด ช่วยให้สามารถสวิตช์โหลดประเภทต่าง ๆ ได้อย่างอิสระ ทั้งโหลดความต้านทาน โหลดเหนี่ยวนำ และโหลดหลอดไฟ ตัวเครื่องขนาดกะทัดรัดมีระดับการป้องกัน IP67 ทำให้ EP2624-0002 ไม่จำเป็นต้องติดตั้งตู้ควบคุมป้องกัน และสามารถติดตั้งเข้ากับเครื่องจักรได้โดยตรง แม้ในพื้นที่ที่มีความชื้น ฝุ่น และแรงสั่นสะเทือน ด้วยใบรับรอง ATEX เฉพาะทาง (II 3 G Ex nA IIC T4 Gc) จึงเหมาะอย่างยิ่งสำหรับพื้นที่อันตรายในอุตสาหกรรมแปรรูปเคมี น้ำมันและก๊าซ และการผลิตเภสัชภัณฑ์ ซึ่งจำเป็นต้องมีการสวิตช์สัญญาณขนาดเล็กหรือไฟเลี้ยงเสริมแบบไม่มีศักย์ไฟฟ้าอย่างปลอดภัยด้วยกลไกทางกล

การกำหนดค่าทางเทคนิค

สถาปัตยกรรมของ EP2624-0002 ได้รับการออกแบบมาเพื่อรองรับการจัดการสัญญาณที่หลากหลายและมีความทนทานทางกลสูง โดยมีช่องต่อ M8 แบบมีชีลด์จำนวน 2 ช่องสำหรับการสื่อสาร EtherCAT และช่องต่อ M12 (5 พิน เข้ารหัสแบบ A) สำหรับสัญญาณเอาต์พุต หน้าสัมผัสแบบปกติเปิดที่ไม่มีศักย์ไฟฟ้ารองรับกระแสสวิตช์สูงสุด 0.5 A AC หรือ 2 A DC ต่อช่อง โดยมีโหลดขั้นต่ำที่อนุญาตต่ำเป็นพิเศษเพียง 10 µA ที่ 10 mV DC จึงเหมาะสำหรับการสวิตช์สัญญาณระดับต่ำ โมดูลใช้กระแส 200 mA จากแรงดันควบคุม US และมีการแยกทางไฟฟ้า 500 V ระหว่างเอาต์พุตกับวงจรลอจิกภายใน อายุการใช้งานทางกลได้รับการกำหนดไว้ไม่น้อยกว่า 100 ล้านรอบ จึงมั่นใจได้ถึงความน่าเชื่อถือในระยะยาวสำหรับงานบรรจุภัณฑ์หรือการขนถ่ายวัสดุที่มีรอบการทำงานสูง

ข้อมูลจำเพาะทางเทคนิค

คำถามที่พบบ่อยทางเทคนิค

คุณสมบัติ “การสวิตช์แบบไม่มีศักย์ไฟฟ้า” มีประโยชน์อย่างไร

หน้าสัมผัสแบบไม่มีศักย์ไฟฟ้า (หรือหน้าสัมผัสแห้ง) หมายความว่าเอาต์พุตถูกแยกทางไฟฟ้าออกจากแหล่งจ่ายไฟของโมดูลและแยกออกจากกันเอง ทำให้สามารถสวิตช์แรงดันไฟฟ้าต่างระดับหรือวงจรจ่ายไฟแยกกัน (เช่น 24 VDC และ 25 VAC) ผ่านโมดูลเดียวกันได้ โดยไม่มีความเสี่ยงต่อการรบกวนข้ามช่องหรือการลัดวงจรระหว่างช่อง

สามารถใช้ EP2624-0002 ในบรรยากาศที่เสี่ยงต่อการระเบิดได้หรือไม่

ได้ รุ่นนี้ได้รับการรับรอง ATEX สำหรับการใช้งานในโซน 2 (II 3 G Ex nA IIC T4 Gc) อย่างไรก็ตาม ต้องตรวจสอบให้แน่ใจว่าการติดตั้งเป็นไปตามข้อกำหนด ATEX ในพื้นที่ทั้งหมด และขันยึดช่องต่อ M12/M8 อย่างถูกต้องและแน่นหนา เพื่อคงระดับการป้องกันที่กำหนด

“โหลดขั้นต่ำที่อนุญาต” คืออะไร และเหตุใดจึงสำคัญ

โหลดขั้นต่ำคือ 10 µA ที่ 10 mV DC ค่าเกณฑ์ที่ต่ำนี้แสดงให้เห็นว่าหน้าสัมผัสรีเลย์ได้รับการออกแบบให้คงค่าความต้านทานหน้าสัมผัสที่เชื่อถือได้ แม้ขณะสวิตช์กระแสที่มีค่าต่ำมาก ซึ่งมีความสำคัญต่อการเชื่อมต่อกับอินพุตอิเล็กทรอนิกส์อิมพีแดนซ์สูงหรือเซนเซอร์ที่มีความไว

คู่มือด้านวิศวกรรมและการติดตั้ง

การกำหนดพินและการซีลช่องต่อ M12:

เพื่อคงระดับการป้องกัน IP67 ให้ใช้เฉพาะสาย M12 แบบเข้ารหัส A เกรดอุตสาหกรรมที่ประกอบสำเร็จแล้วเท่านั้น ตรวจสอบให้แน่ใจว่าข้อต่อสกรู M12 ขันด้วยมือจนแน่นสนิท ช่องเอาต์พุตที่ไม่ได้ใช้งานต้องปิดผนึกด้วยฝาครอบป้องกันเกรดอุตสาหกรรม การที่ความชื้นแทรกซึมเข้าไปในช่องที่ไม่ได้ใช้งานจะทำให้การแยกทางไฟฟ้า 500 V ลดลง และอาจทำให้หน้าสัมผัสแบบไม่มีศักย์ไฟฟ้าทำงานผิดปกติเป็นระยะ

การป้องกันโหลดเหนี่ยวนำ:

เมื่อสวิตช์โหลดเหนี่ยวนำ (เช่น โซลินอยด์วาล์วขนาดเล็กหรือคอยล์คอนแทคเตอร์) แนวทางปฏิบัติทางวิศวกรรมที่แนะนำคือการติดตั้งไดโอดฟลายแบ็กภายนอก (สำหรับ DC) หรือวงจรหน่วงแบบ RC (สำหรับ AC) คร่อมโหลด วิธีนี้ช่วยป้องกันแรงดันย้อนกลับจากการทำให้เกิดประกายไฟข้ามหน้าสัมผัสรีเลย์ และช่วยยืดอายุการใช้งานทางไฟฟ้าของโมดูลให้ยาวนานกว่าขั้นต่ำ 200,000 รอบได้อย่างมาก

โมดูล EP2624-0002 มีอินพุต M8 ตัวผู้และช่องต่อ M8 ตัวเมียสำหรับเชื่อมต่อไฟเลี้ยงไปยังอุปกรณ์ถัดไป ทำให้สามารถต่อไฟเลี้ยงแบบ “เดซี่เชน” ผ่าน EtherCAT Box หลายตัวได้ ตรวจสอบให้แน่ใจว่าการใช้กระแสรวมของโมดูลทั้งหมดในสายโซ่ไม่เกินพิกัด 4 A ของช่องต่อไฟ M8 เพื่อป้องกันความร้อนสะสมเฉพาะจุดและแรงดันตกที่ปลายสาย
