ภาพรวมผลิตภัณฑ์

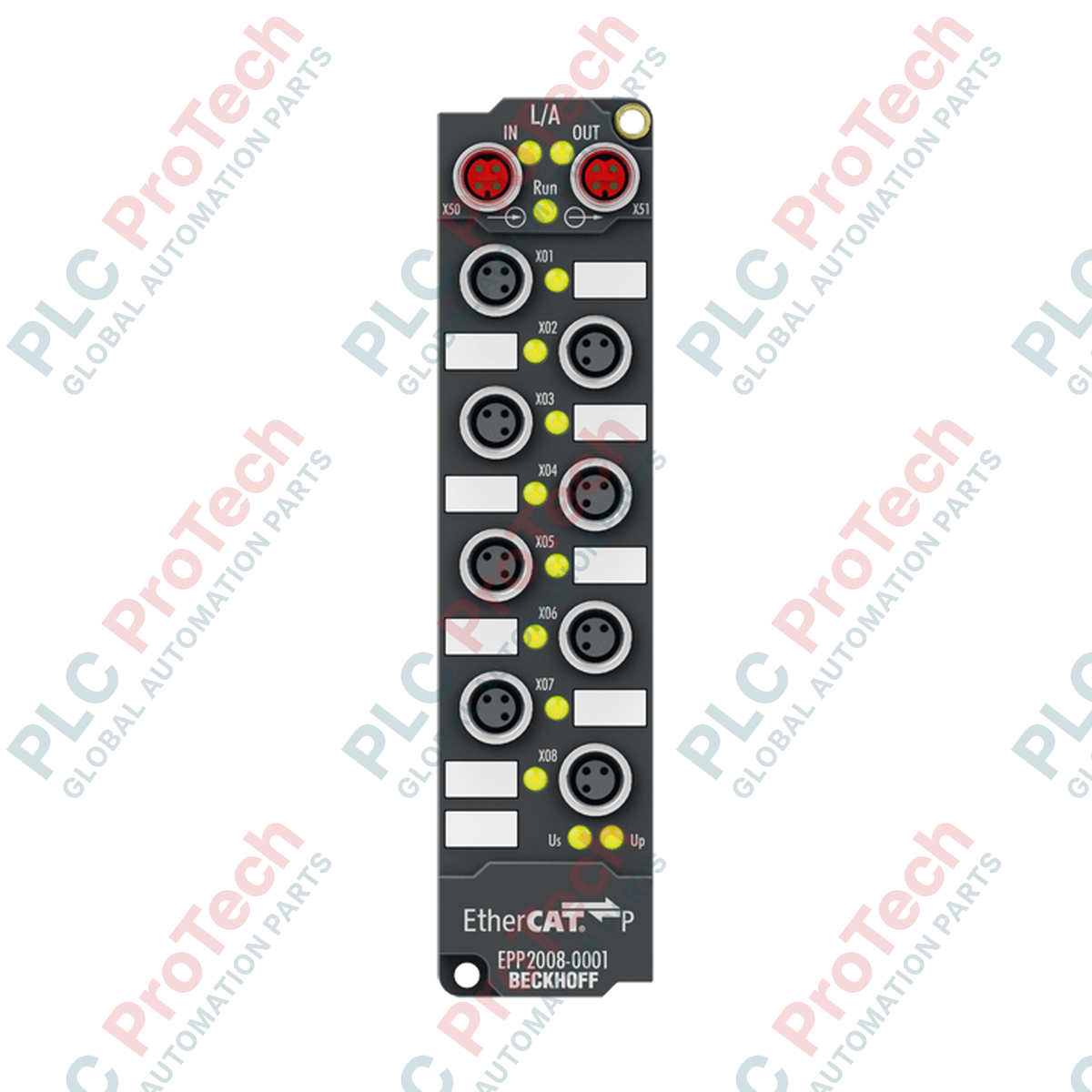

 EPP2008-0001 (EPP 2008-0001) คือโมดูล I/O อุตสาหกรรมที่ทนทาน ออกแบบมาสำหรับระบบ EtherCAT P โดยเฉพาะ และได้รับการออกแบบทางวิศวกรรมเพื่อการติดตั้งโดยตรงบนเครื่องจักรในสภาพแวดล้อมแบบกระจายศูนย์ โมดูลแบบ “Box” นี้มีเอาต์พุตดิจิทัล 8 ช่อง จึงเป็นวิธีที่มีความน่าเชื่อถือสูงสำหรับควบคุมแอคชูเอเตอร์ วาล์ว และไฟแสดงสถานะ โดยไม่จำเป็นต้องใช้ตู้ควบคุมป้องกัน เมื่อใช้เทคโนโลยี EtherCAT P,  EPP2008-0001 จะรวมการสื่อสารความเร็วสูงและแหล่งจ่ายไฟ 24 V DC แบบคู่ ($U_S$ และ $U_P$) ไว้ในสายเคเบิลเฉพาะแบบ M8 P-coded เส้นเดียว ด้วยระดับการป้องกัน IP67 และรูปทรงกะทัดรัด จึงเหมาะอย่างยิ่งสำหรับการสร้างเครื่องจักรแบบโมดูล ชุดปลายแขนหุ่นยนต์ และระบบขนถ่ายวัสดุอัตโนมัติที่มีพื้นที่จำกัดและจำเป็นต้องทนต่อสภาพแวดล้อม

การกำหนดค่าทางเทคนิค

 EPP2008-0001 มีเอาต์พุตดิจิทัล 8 ช่องผ่านซ็อกเก็ต M8 (3 พิน, A-coded) แต่ละช่องสามารถสวิตช์กระแสได้สูงสุด 0.5 A จึงเหมาะสำหรับโหลดแบบโอห์มมิก โหลดเหนี่ยวนำ และโหลดหลอดไฟ สถาปัตยกรรมของโมดูลช่วยให้ระบบมีความพร้อมใช้งานสูงด้วยการป้องกันการลัดวงจรแยกสำหรับแต่ละช่อง หากเกิดข้อขัดข้องที่เอาต์พุตช่องใด ช่องที่เหลือจะยังทำงานต่อได้โดยไม่ได้รับผลกระทบ อินเทอร์เฟซบัส EtherCAT P ใช้ซ็อกเก็ต M8 P-coded สองช่อง (In และ Out) ช่วยให้เชื่อมต่อแบบเดซี่เชนได้อย่างมีประสิทธิภาพทั้งข้อมูลและพลังงาน ตัวโมดูลติดตั้งอยู่ในตัวเรือนอะลูมิเนียมหล่อสังกะสีหรือพลาสติกประสิทธิภาพสูง มีฉนวนไฟฟ้า 500 V และทำงานได้อย่างน่าเชื่อถือในอุณหภูมิสุดขั้วตั้งแต่ -25 ถึง +60 °C

ข้อมูลจำเพาะทางเทคนิค

คำถามที่พบบ่อยด้านเทคนิค

EPP2008-0001 ได้ประโยชน์จากมาตรฐาน EtherCAT P อย่างไร?

EtherCAT P รวมการสื่อสารความเร็วสูงของ EtherCAT เข้ากับแหล่งจ่ายไฟ 24 V DC สองชุด ($U_S$ สำหรับอิเล็กทรอนิกส์/เซนเซอร์ และ $U_P$ สำหรับอุปกรณ์ต่อพ่วง/แอคชูเอเตอร์) ไว้ในสายเคเบิล M8 เส้นเดียว จึงไม่จำเป็นต้องเดินสายไฟแยกสำหรับ EPP2008-0001 ช่วยลดเวลาและน้ำหนักในการติดตั้ง รวมถึงลดจุดที่อาจเกิดความขัดข้องในชิ้นส่วนเครื่องจักรที่เคลื่อนที่ได้อย่างมาก

จะเกิดอะไรขึ้นหากเอาต์พุตช่องใดช่องหนึ่งเกิดการลัดวงจร?

 EPP2008-0001 มีระบบป้องกันการลัดวงจรด้วยอิเล็กทรอนิกส์อัจฉริยะ หากเกิดการลัดวงจร กระแสจะถูกจำกัด (โดยทั่วไปอยู่ที่ 1.5 A) และช่องที่เกิดปัญหาจะถูกปิดใช้งานเพื่อป้องกันวงจรภายใน สถานะความขัดข้องจะถูกรายงานกลับไปยัง EtherCAT master เพื่อให้สามารถวินิจฉัยด้วยซอฟต์แวร์ได้ทันที

การติดตั้งจำเป็นต้องวางในทิศทางใดเป็นพิเศษหรือไม่?

ไม่จำเป็น ด้วยการออกแบบที่ห่อหุ้มอย่างสมบูรณ์และระดับการป้องกัน IP67 จึงสามารถติดตั้งได้หลายตำแหน่ง สามารถติดตั้งโดยตรงบนโครงเครื่องจักรผ่านรูยึดในตัวได้ โดยต้องขันขั้วต่อ M8 ให้แน่นอย่างเหมาะสมเพื่อให้ซีลป้องกันสภาพแวดล้อมทำงานได้สมบูรณ์

คู่มือวิศวกรรมและการติดตั้ง

การออกแบบเครือข่าย EtherCAT P:

เมื่อเชื่อมต่อกล่องหลายใบแบบเดซี่เชน เช่น EPP2008-0001 จำเป็นอย่างยิ่งที่จะต้องคำนวณกระแสรวมที่ดึงจากสาย $U_P$ (แหล่งจ่ายไฟสำหรับอุปกรณ์ต่อพ่วง) เนื่องจากโมดูลนี้ควบคุมเอาต์พุต 8 ช่อง กล่องที่ใช้โหลดเต็มอาจดึงกระแสจากแหล่งจ่าย $U_P$ ได้สูงสุด 4 A หากกระแสรวมในสายโซ่เกินพิกัดของสายเคเบิล P-coded หรือแรงดันลดลงต่ำกว่า 20.4 V DC ต้องติดตั้งโมดูลจ่ายไฟ EPP1322-0001 เพื่อจ่ายไฟใหม่

การเดินสายเอาต์พุต M8:

เอาต์พุตใช้ขั้วต่อ M8 แบบ A-coded 3 พิน ตรวจสอบให้แน่ใจว่าสายเคเบิลแอคชูเอเตอร์ตรงตามผังพินนี้ เพื่อคงระดับการป้องกัน IP67 ต้องขันขั้วต่อแบบสกรู M8 ทั้งหมดด้วยประแจปอนด์ที่ผ่านการสอบเทียบแล้ว (โดยทั่วไป 0.4 Nm) ซ็อกเก็ต M8 ที่ไม่ได้ใช้งานต้องปิดผนึกด้วยฝาครอบสกรูป้องกัน เพื่อป้องกันความชื้นและฝุ่นเข้า

การผสานรวมกับ TwinCAT:

ใน TwinCAT System Manager จะเพิ่ม EPP2008-0001 เป็นอุปกรณ์ EtherCAT P ภาพกระบวนการจะแสดงบิตเอาต์พุตแยกกัน 8 บิต สำหรับโหลดเหนี่ยวนำ เช่น โซลินอยด์วาล์วขนาดเล็ก วงจรป้องกันภายในโมดูลจะจัดการกับแรงดันย้อนกลับ แต่สำหรับการสวิตช์ความถี่สูงมากหรือโหลดเหนี่ยวนำพลังงานสูง ให้ตรวจสอบว่าพลังงานขณะตัดวงจรยังอยู่ภายในขีดจำกัดที่ยอมรับได้ เพื่อให้ฮาร์ดแวร์มีความน่าเชื่อถือในระยะยาว
