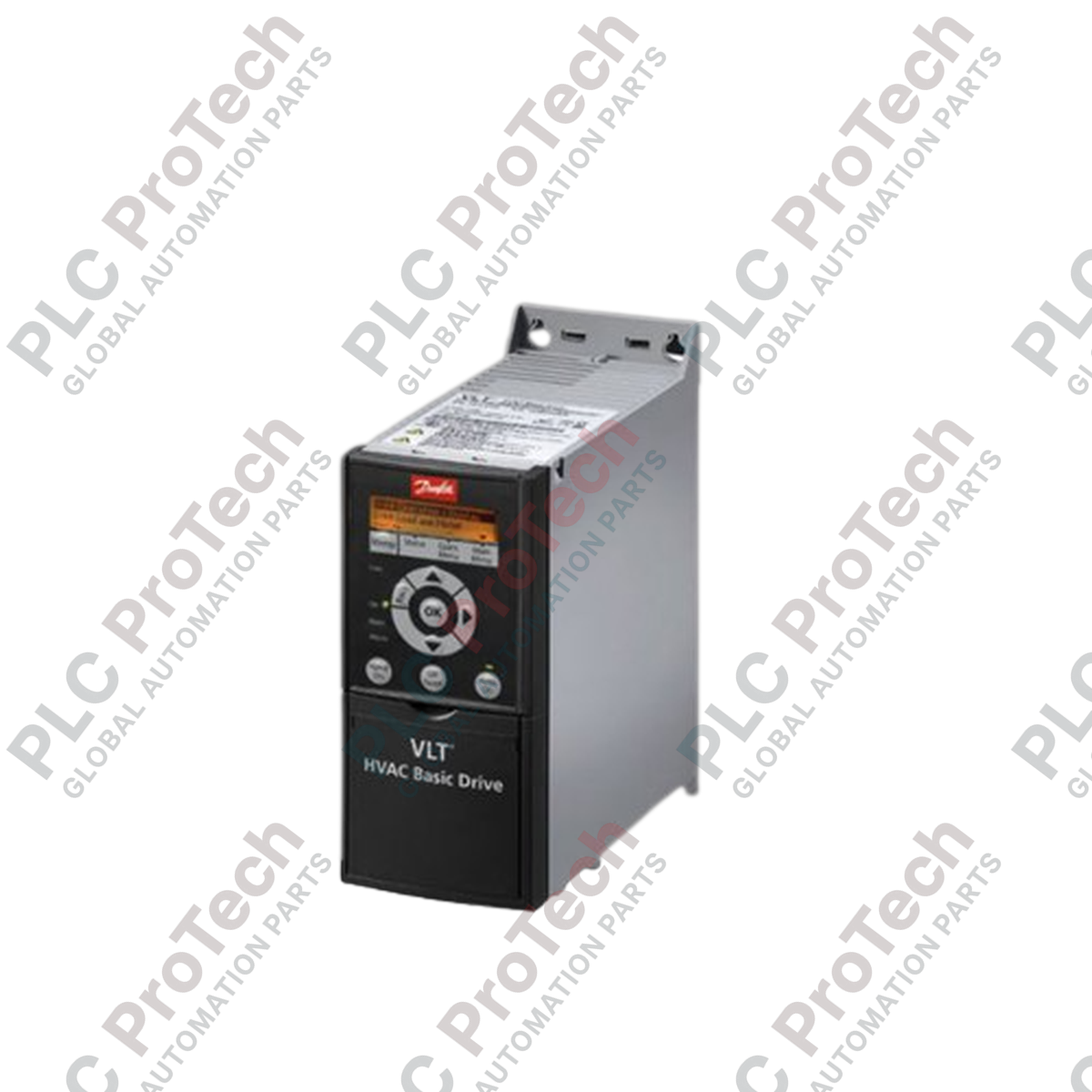

FC111P18KT4 (FC111P18KT4) คือชุดขับความถี่แปรผันประสิทธิภาพสูงจากตระกูล Danfoss VLT® HVAC Basic Drive FC 101/111 ซึ่งออกแบบมาโดยเฉพาะเพื่อควบคุมความเร็วของมอเตอร์ขนาด 18.5 kW (25 HP) ได้อย่างน่าเชื่อถือ ชุดขับนี้ได้รับการออกแบบให้รองรับความต้องการเฉพาะของระบบอัตโนมัติในอาคาร จึงเหมาะอย่างยิ่งสำหรับการควบคุมพัดลม ปั๊ม และคอมเพรสเซอร์ภายในระบบ HVAC สมัยใหม่ ด้วยคุณสมบัติขั้นสูง เช่น การเพิ่มประสิทธิภาพพลังงานอัตโนมัติ (AEO) และประสิทธิภาพสูงสุดถึง 98.1% ทำให้ FC111P18KT4 ช่วยลดต้นทุนพลังงานในการใช้งานได้อย่างมาก ขนาดเฟรม H5 และโครงเครื่องระดับ IP20 ได้รับการปรับให้เหมาะสำหรับการติดตั้งในตู้ควบคุมที่มีความหนาแน่นสูง มอบโซลูชันที่แข็งแรงและคุ้มค่าสำหรับการเพิ่มประสิทธิภาพระบบควบคุมสภาพอากาศในอาคารเชิงพาณิชย์และโรงงานอุตสาหกรรม
รหัสรุ่น FC111P18KT4 ใช้ระบุระดับกำลังและฮาร์ดแวร์เฉพาะดังนี้:
FC111: เป็นส่วนหนึ่งของตระกูล VLT® HVAC Basic Drive
P18K: ระบุกำลังเอาต์พุตที่เพลาทั่วไป 18.5 kW (25 HP)
T4: ออกแบบสำหรับอินพุตไฟฟ้าหลักแบบสามเฟส 380 - 480 VAC
H5: หมายถึงขนาดเฟรมทางกายภาพ (โครงเครื่อง IP20) ซึ่งเป็นตัวกำหนดพื้นที่ติดตั้งและความจุของขั้วต่อ
IP20: ระดับการป้องกันของโครงเครื่องแบบเปิด สำหรับติดตั้งภายในตู้ไฟฟ้าที่มีการป้องกัน
| คุณสมบัติ | ข้อมูลจำเพาะ |
| รุ่น | FC111P18KT4 |
| แบรนด์ | Danfoss |
| กำลังเอาต์พุต | 18.5 kW / 25.0 HP |
| เอาต์พุตต่อเนื่อง (380-440V) | 37.0 A |
| เอาต์พุตช่วงสั้น (380-440V) | 40.7 A |
| ประสิทธิภาพ (กรณีดีที่สุด) | 98.1% |
| ขนาดสายสูงสุด (ขั้วต่อ) | 16 mm² (6 AWG) |
| การสูญเสียกำลังโดยประมาณ | 412 - 456 W |
| ระดับการป้องกันของโครงเครื่อง | IP20 / Chassis |
| น้ำหนักสุทธิ | 9.5 kg (20.9 lb) |
| น้ำหนักจัดส่ง | 11.0 kg |
อุณหภูมิโดยรอบส่งผลต่อเอาต์พุตของชุดขับนี้อย่างไร?
FC111P18KT4 ได้รับการออกแบบให้ทำงานเต็มประสิทธิภาพที่อุณหภูมิสูงสุด 40°C (กระแสต่อเนื่อง 37.0 A) หากห้องเครื่องกลหรือตู้ควบคุมมีอุณหภูมิถึง 50°C ชุดขับจะจัดการภาระความร้อนโดยอัตโนมัติ โดยลดพิกัดกระแสเอาต์พุตต่อเนื่องลงเหลือ 34.1 A การทำงานนี้ช่วยยืดอายุอุปกรณ์อิเล็กทรอนิกส์กำลัง แม้ในสภาพอากาศที่ร้อนกว่า
มีคุณสมบัติซอฟต์แวร์เฉพาะสำหรับ HVAC ใดบ้าง?
ชุดขับนี้มีคุณสมบัติแบบ "ในตัว" หลายรายการเพื่อปกป้องระบบเครื่องกลของคุณ รวมถึง โหมดดับเพลิง (ช่วยให้ชุดขับทำงานต่อเนื่องระหว่างเหตุฉุกเฉินเพื่อรักษาการดูดควัน) ฟังก์ชัน เริ่มเดินเครื่องขณะมอเตอร์หมุน (ช่วยจับความเร็วของพัดลมที่กำลังหมุนโดยไม่ทำให้เกิดการตัดการทำงาน) และ รีเลย์ความร้อนอิเล็กทรอนิกส์ เพื่อป้องกันมอเตอร์ไหม้โดยไม่ต้องใช้เซ็นเซอร์ภายนอก
สามารถเชื่อมต่อชุดขับนี้เข้ากับระบบจัดการอาคาร (BMS) ได้หรือไม่?
ได้ ตระกูล FC 111 รองรับโปรโตคอลการสื่อสารมาตรฐาน เช่น BACnet MS/TP และ Modbus RTU ทำให้ชุดขับสามารถส่งข้อมูลการใช้พลังงาน ค่าป้อนกลับแรงดัน/อุณหภูมิ และสัญญาณเตือนการบำรุงรักษาไปยังตัวควบคุมส่วนกลางของอาคารได้โดยตรง
การเดินสายที่ขั้วต่อ: ขั้วต่อของเฟรม H5 รองรับสายขนาดสูงสุด 16 mm² (6 AWG) ตรวจสอบให้แน่ใจว่าการเชื่อมต่อสายไฟหลักและสายมอเตอร์ทั้งหมดขันด้วยแรงบิดตามที่ระบุในคู่มือ เพื่อป้องกันการเกิดความร้อนเฉพาะจุด สำหรับโหลดขนาด 18.5 kW ขอแนะนำให้ใช้ตัวนำทองแดงคุณภาพสูงเพื่อรักษาแรงดันตกให้ต่ำ
การระบายอากาศในตู้ควบคุม: ด้วยการสูญเสียกำลังทั่วไปที่ 456 วัตต์ ชุดขับนี้จึงก่อให้เกิดความร้อนในระดับมาก ตรวจสอบให้แน่ใจว่าตู้ควบคุมมีระบบระบายอากาศพร้อมแผ่นกรองหรือชุดทำความเย็นที่สามารถระบายภาระความร้อนนี้ได้ เว้นระยะห่างในแนวตั้งอย่างน้อย 100 มม. เพื่อให้อากาศไหลผ่านฮีตซิงก์ได้โดยไม่มีสิ่งกีดขวาง
การป้องกันมอเตอร์: เพื่อให้ได้ผลลัพธ์ดีที่สุด ให้ดำเนินการ ปรับพารามิเตอร์มอเตอร์อัตโนมัติ (AMA) หลังการเดินสาย วิธีนี้ช่วยให้ชุดขับวิเคราะห์รีแอกแตนซ์และความต้านทานของมอเตอร์ขณะหยุดนิ่ง ทำให้อัลกอริทึมควบคุม VVC+ จ่ายแรงบิดได้สูงสุดและประหยัดพลังงานได้มากที่สุด
