คำอธิบาย

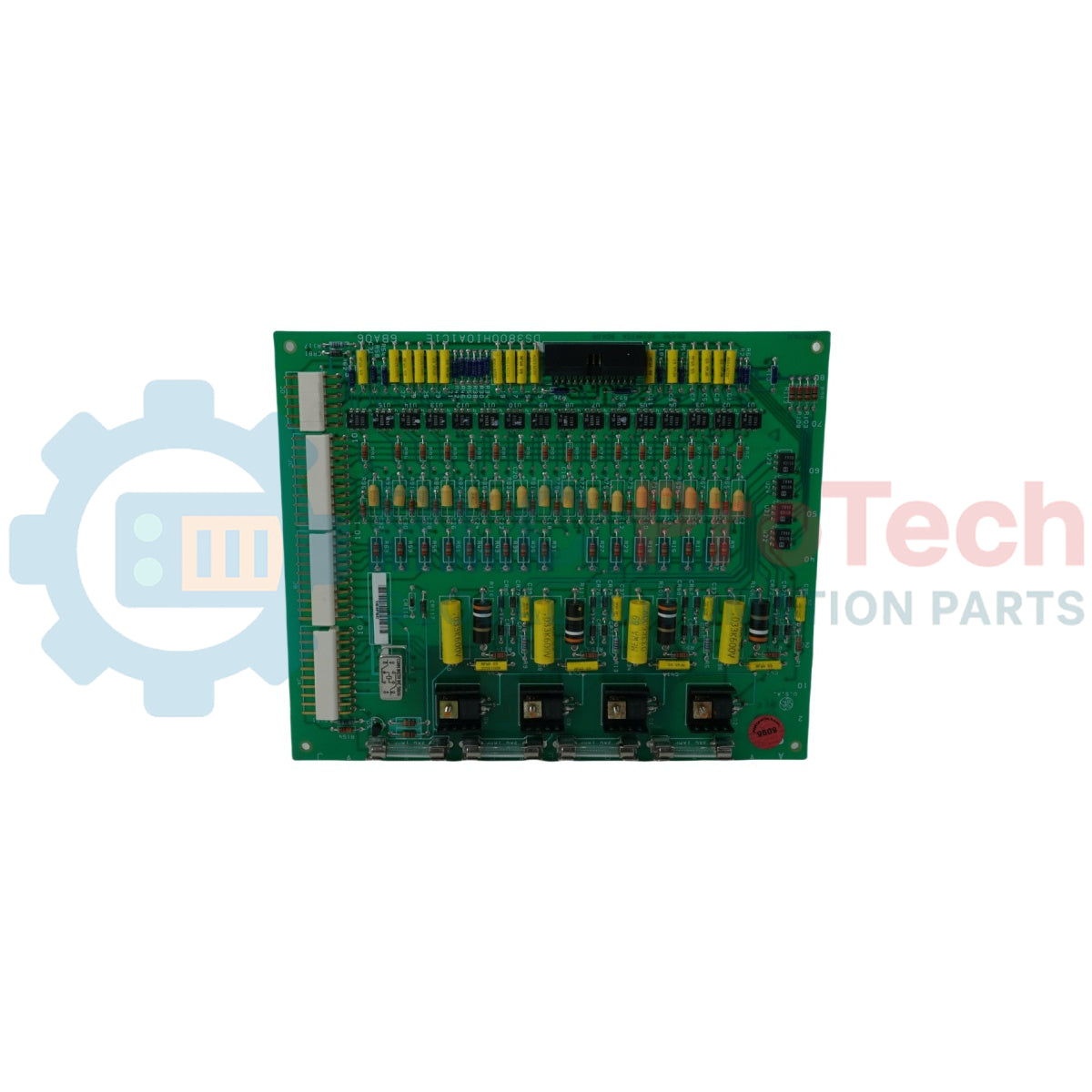

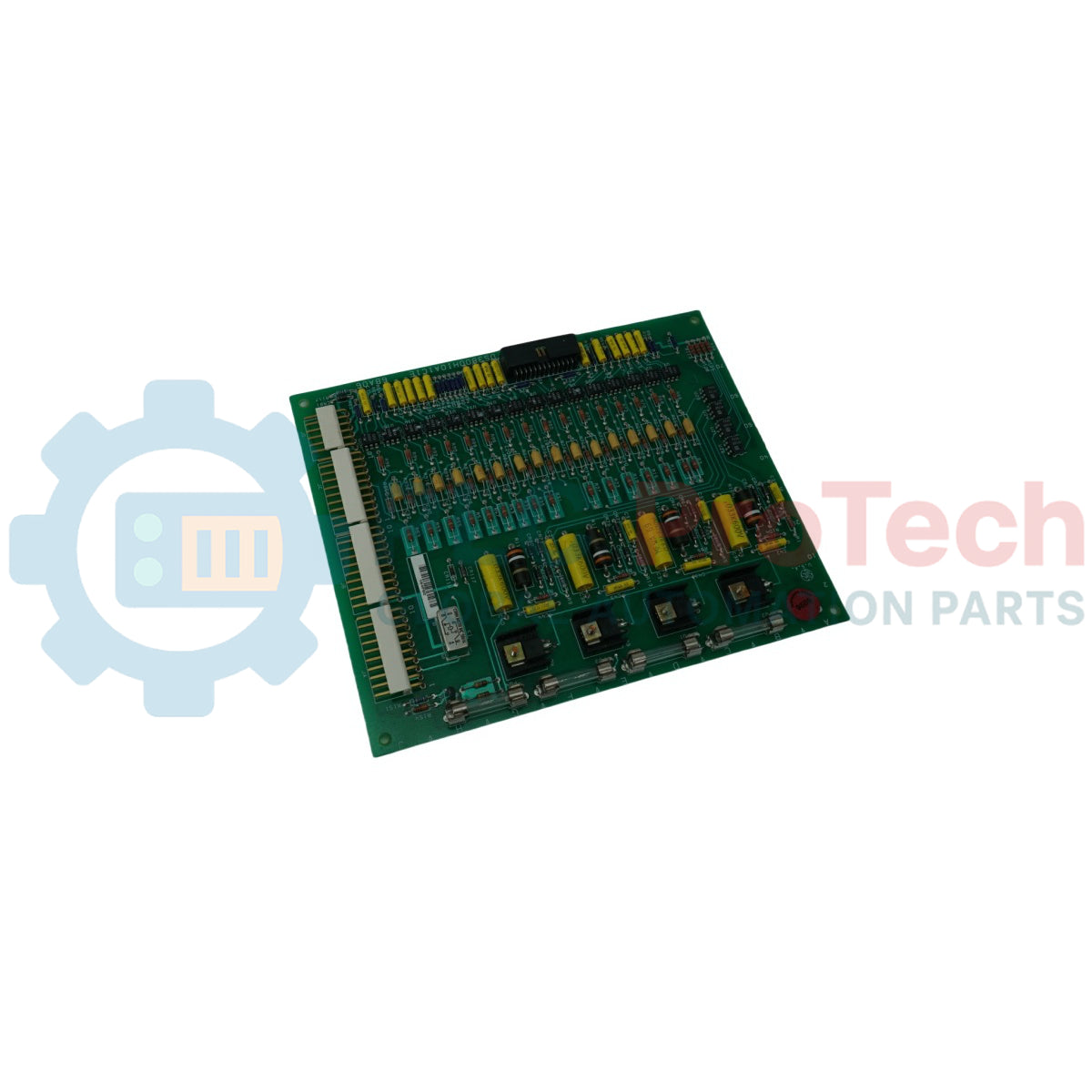

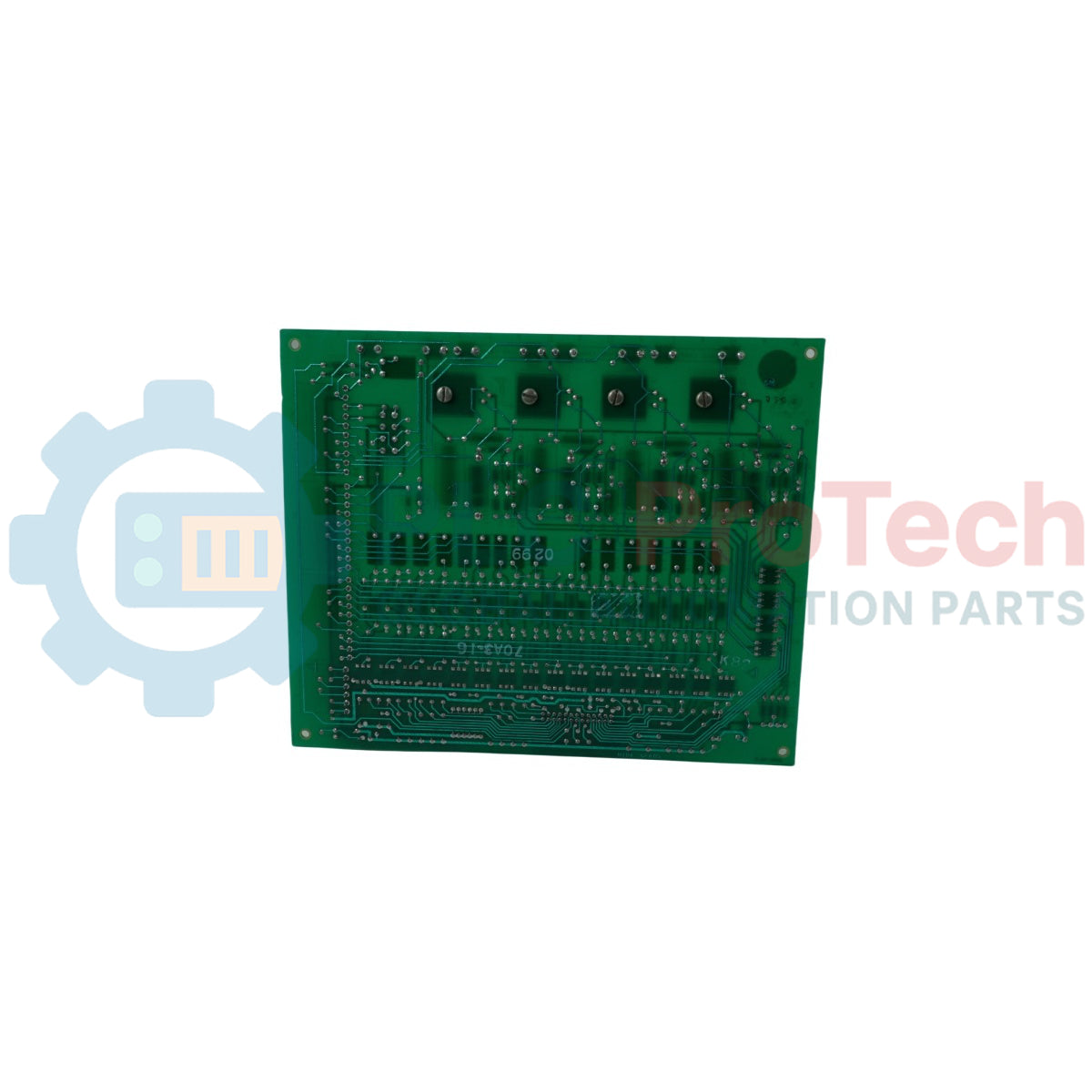

DS3800HIOA1C1E เป็นการ์ดอินเทอร์เฟซฮาร์ดแวร์ที่ออกแบบมาสำหรับแพลตฟอร์มควบคุมกังหัน Speedtronic Mark IV บอร์ดแยกอินพุตนี้ช่วยแยกสัญญาณแบบกัลวานิกและมีลูปลดทอนสัญญาณชั่วขณะ เพื่อแยกอินพุตจากเครื่องมือวัดภาคสนามภายนอกออกจากตรรกะแกนไมโครโปรเซสเซอร์ส่วนกลาง

การกำหนดสถาปัตยกรรมของ DS3800HIOA1C1E ใช้ไมโครโปรเซสเซอร์ภายในที่ทำงานร่วมกับโมดูลหน่วยความจำแบบอ่านอย่างเดียวที่ลบและตั้งโปรแกรมได้หลายโมดูล (EPROM) เพื่อควบคุมการแปลงและติดตามข้อมูลแบบดิสครีต เพื่อให้มีการป้องกันกระแสเกินในเส้นทางสำคัญ บอร์ดนี้จึงติดตั้งฟิวส์ป้องกันแบบอินไลน์ ซึ่งออกแบบมาเพื่อแยกลูปจ่ายไฟเมื่อเกิดไฟกระชากในระบบ สามารถตรวจสอบสุขภาพของสัญญาณแอนะล็อกและยืนยันลูปได้โดยตรงผ่านจุดทดสอบแบบติดตั้งบนพื้นผิวจำนวนมาก ทำให้สามารถทดสอบตรรกะของวงจรแต่ละส่วนได้โดยเฉพาะเมื่อถอดชุดประกอบออกจากแชสซีไดรฟ์ ขั้วต่อ 34 พินจำนวนหนึ่งชุดที่วางอยู่บริเวณขอบการ์ดทำหน้าที่เป็นสายสัญญาณข้อมูลหลัก เชื่อมต่อลูปภาคสนามเข้ากับสถาปัตยกรรมเครือข่าย Speedtronic รุ่นเดิมโดยไม่ต้องใช้ชุดแผงหน้าของ VME

คุณสมบัติ

• การแยกสัญญาณแบบกัลวานิก: ปกป้องช่องสัญญาณตรรกะของไมโครโปรเซสเซอร์หลัก โดยกำหนดพารามิเตอร์การแยกทางไฟฟ้าเฉพาะสำหรับอินพุตจากเซนเซอร์ภาคสนาม
• การควบคุมด้วยไมโครโปรเซสเซอร์บนบอร์ด: มีแกนประมวลผลภายในที่ขับเคลื่อนด้วยโมดูลหน่วยความจำ EPROM แบบลบและตั้งโปรแกรมได้ ซึ่งทำหน้าที่ควบคุมตรรกะการแปลงสัญญาณ
• การป้องกันด้วยฟิวส์แบบเสียสละ: ติดตั้งฟิวส์วงจรแบบกายภาพที่เปลี่ยนได้ เพื่อเปิดเส้นทางวงจรโดยอัตโนมัติและป้องกันเหตุการณ์โหลดเกินทางความร้อนหรือไฟฟ้าที่ปลายทาง
• การเชื่อมต่อผ่านพินเฮดเดอร์โดยตรง: มาพร้อมขั้วต่อริบบอนความหนาแน่นสูงแบบ 34 พินจำนวนหนึ่งชุด ซึ่งเข้าถึงได้ที่ขอบการ์ดเพื่อเชื่อมต่อกับแผงควบคุมได้โดยตรง

แอปพลิเคชัน

• การแยกสายสัญญาณ Speedtronic: ปรับสภาพและแยกลูปพารามิเตอร์สำคัญที่มาจากโครงสร้างเครื่องกำเนิดไฟฟ้ากังหันก๊าซหรือไอน้ำในอุตสาหกรรม
• การปรับสภาพสัญญาณจากเครื่องมือภาคสนาม: ปรับสัญญาณเซนเซอร์ให้เป็นมาตรฐานเมื่อความต่างศักย์ระหว่างอุปกรณ์ภาคสนามกับลอจิกแบ็กเพลนจำเป็นต้องแยกออกจากกัน
• ระบบอัตโนมัติสำหรับการผลิตไฟฟ้ารุ่นเก่า: ติดตั้งในแผง Mark IV กลุ่มที่ 1 เพื่อรักษาการทำงานของลอจิกอย่างต่อเนื่องในระหว่างเกิดความไม่เสถียรของโครงข่ายไฟฟ้าอย่างกะทันหัน

ข้อมูลจำเพาะทางเทคนิค

การเชื่อมต่อ/อินเทอร์เฟซ

แนวทางการติดตั้ง

• การแยกแผงออกจากระบบโดยสมบูรณ์: ปิดเครื่อง ล็อกป้องกันการจ่ายไฟ และตรวจสอบให้แน่ใจว่าไม่มีแรงดันไฟฟ้าเหลืออยู่ในแร็กแผงไดรฟ์โดยสมบูรณ์ ก่อนดำเนินการใด ๆ กับชุดประกอบ
• แนวปฏิบัติควบคุมไฟฟ้าสถิต: บุคลากรซ่อมบำรุงต้องสวมสายรัดข้อมือป้องกันไฟฟ้าสถิต ESD ที่เชื่อมต่ออย่างถูกต้องตลอดการจับต้องแผงวงจร เพื่อปกป้องไมโครโปรเซสเซอร์และชุด EPROM บนอุปกรณ์ที่ไวต่อความเสียหาย
• แผ่นรองป้องกันไฟฟ้าสถิต: ต้องดำเนินการทดสอบหรือซ่อมแซมเฉพาะเมื่อวางการ์ดไว้บนแผ่นรองสลายประจุไฟฟ้าสถิตที่ผ่านการรับรอง หรือถุงป้องกันไฟฟ้าสถิตที่คลี่ให้เรียบ
• การติดตั้งแผงโดยตรง: ยึดอุปกรณ์ให้แน่นภายในไดรฟ์ด้วยสกรูที่ขันผ่านรูยึดมุมทั้งสี่ซึ่งเจาะและหุ้มฉนวนจากโรงงาน โดยจัดแนวให้ถูกต้องและไม่ทำให้แผ่นฐานงอ
