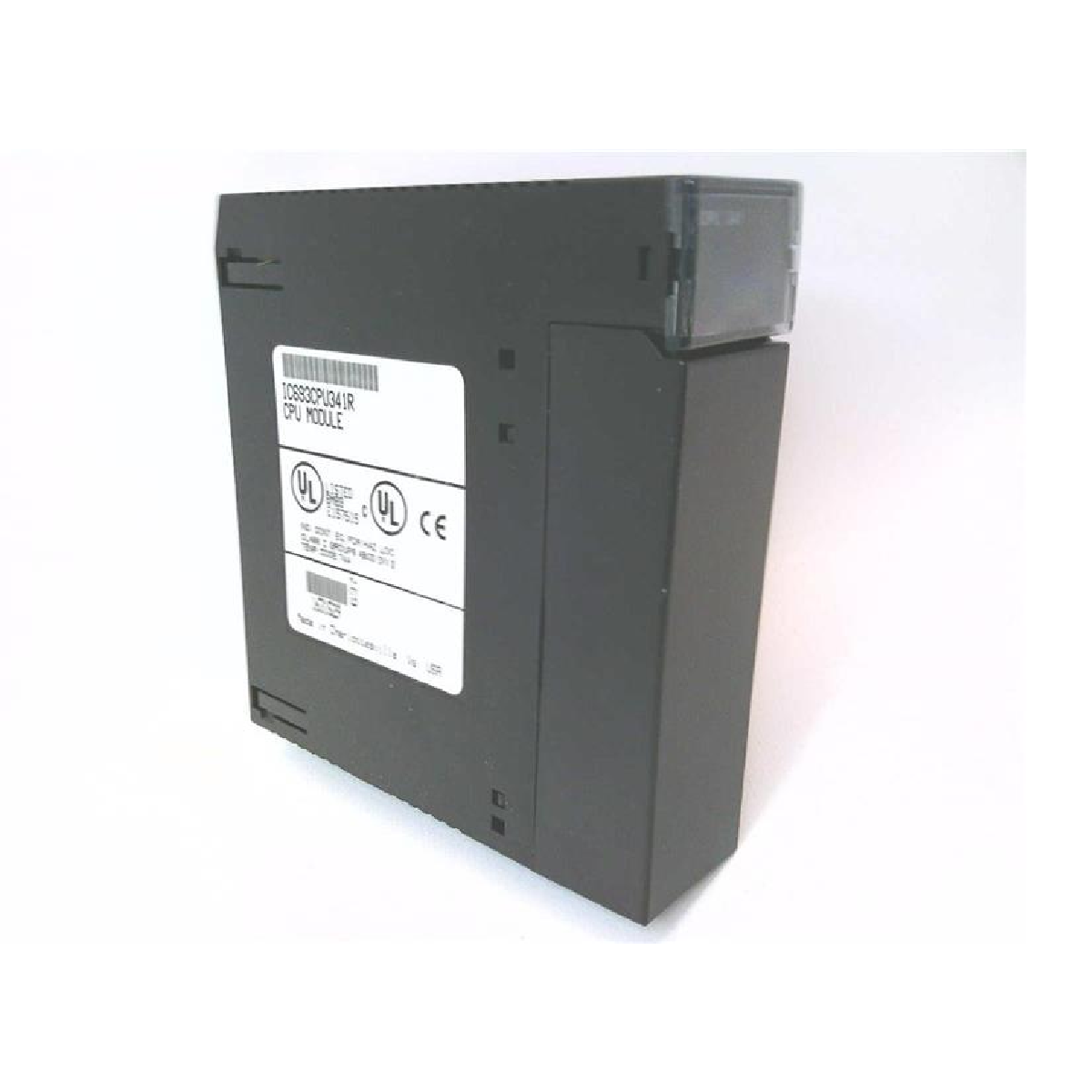

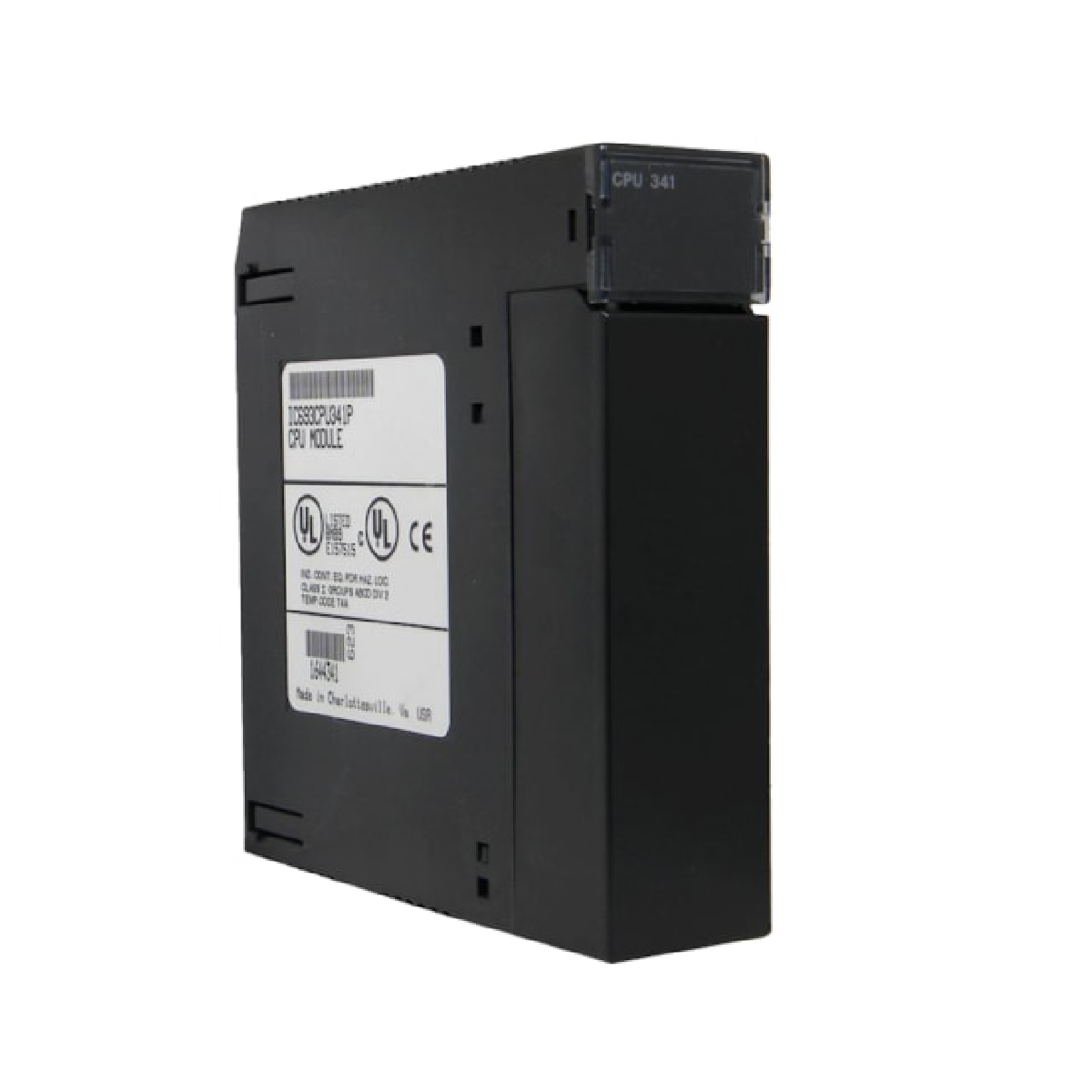

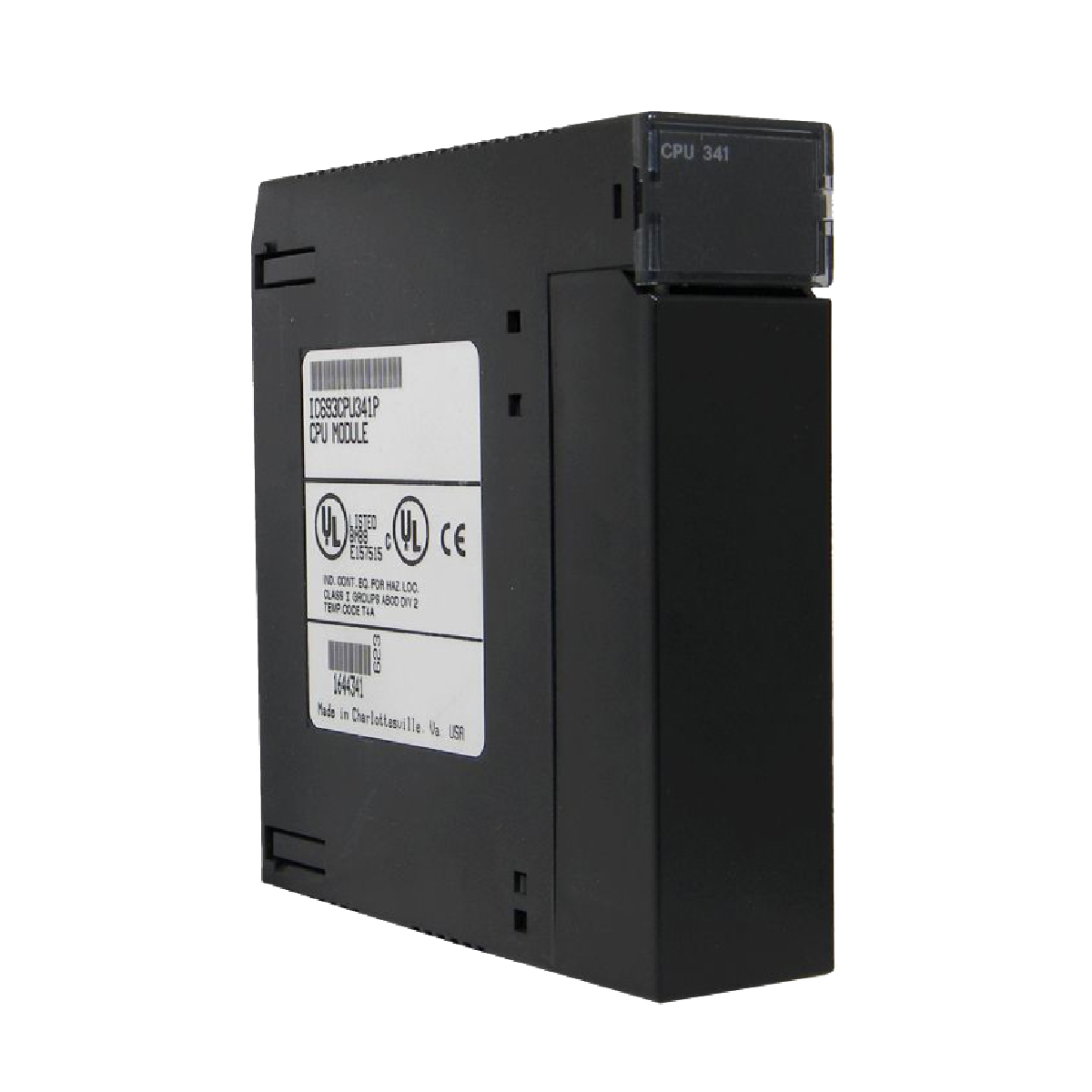

โมดูล CPU GE Fanuc IC693CPU341 ซีรีส์ 90-30

SKU IC693CPU341

มีในสต็อก

12-month warranty
Free returns within 30 days

Manufacturer: General Electric
Product No.: IC693CPU341
Country of origin:สหรัฐอเมริกา
Product Type: โมดูล CPU
Barcode: 8537101190
Payment: T/T, Western Union
Weight: 450g
Dimensions: 180 มม. x 140 มม. x 40 มม.
Shipping port: Xiamen
Warranty: 12 months

คำอธิบาย

GE Fanuc IC693CPU341 เป็นโมดูลหน่วยประมวลผลกลางแบบสล็อตเดียวที่ออกแบบมาสำหรับแพลตฟอร์มคอนโทรลเลอร์ลอจิกแบบโปรแกรมได้ Series 90-30 โมดูลนี้ขับเคลื่อนด้วยโปรเซสเซอร์ 80C188XL ที่ทำงานด้วยความถี่สัญญาณนาฬิกา 20 เมกะเฮิรตซ์ และสามารถประมวลผลการกำหนดค่าลอจิกของผู้ใช้ได้อย่างเชื่อถือได้ด้วยอัตราการสแกนโดยทั่วไป 0.3 มิลลิวินาทีต่อบิตลอจิก 1K สถาปัตยกรรมนี้รองรับโครงสร้างหน่วยความจำระบบมาตรฐาน พร้อมตัวเลือกการใช้งานพื้นที่จัดเก็บแบบลบเลือนและไม่ลบเลือนที่ยืดหยุ่นบนแผ่นฐานหลายรูปแบบ ด้วยช่องทางการสื่อสารในตัวที่ส่งผ่านอินเทอร์เฟซแหล่งจ่ายไฟ จึงทำหน้าที่เป็นศูนย์กลางการประมวลผลหลักสำหรับงานระบบอัตโนมัติของเครื่องจักรมาตรฐาน สถาปัตยกรรมการประกอบแบบกระจาย และการตรวจสอบกระบวนการความเร็วสูง

คุณสมบัติ

การใช้งานพื้นที่จัดเก็บที่ยืดหยุ่น: รองรับสถาปัตยกรรมหน่วยความจำ RAM มาตรฐาน พร้อมการกำหนดค่า EPROM หรือ EEPROM เฉพาะอุปกรณ์เสริมในรุ่นเก่า
การปกป้องหน่วยความจำที่ได้รับการปรับปรุง: รองรับการเปลี่ยนผ่านจากการสำรองข้อมูล RAM แบบลบเลือนได้ พร้อมการจัดเก็บแบบไม่ลบเลือนโดยตรงผ่านโครงสร้างหน่วยความจำแฟลชเฉพาะ ตั้งแต่ฮาร์ดแวร์รุ่น J และเฟิร์มแวร์เวอร์ชัน 4.61 เป็นต้นไป
การเชื่อมต่ออนุกรมในตัว: มีพอร์ตสื่อสารทางกายภาพในตัวหนึ่งพอร์ต โดยใช้ช่องทางการเชื่อมต่อเฉพาะที่อยู่โดยตรงบนโครงสร้างแหล่งจ่ายไฟ PLC มาตรฐาน
โปรโตคอลสเลฟแบบเนทีฟ: รองรับการทำงานกับอุปกรณ์สเลฟสื่อสารแบบอนุกรมมาตรฐาน SNP และ SNP-X ได้ทันที
ความสามารถด้านอุปกรณ์เสริมที่หลากหลาย: เชื่อมต่อโดยตรงกับโคโปรเซสเซอร์แบบโมดูลาร์ รวมถึงชุดประกอบ PCM และ CMM เพื่อจัดตั้งลูปควบคุมเครือข่าย RTU มาสเตอร์/สเลฟ, CCM และ SNP/SNP-X มาสเตอร์แบบเนทีฟ
การควบคุมเชิงตรรกะขั้นสูง: มีกลไกควบคุมระหว่างการทำงานที่ประกอบด้วยการแทนที่ตรรกะแบบเรียลไทม์ การขัดจังหวะซอฟต์แวร์แบบไม่ต่อเนื่อง และนาฬิกาของระบบแบบเรียลไทม์ที่มีแบตเตอรี่สำรองเต็มรูปแบบ

การใช้งาน

โครงร่างระบบอัตโนมัติแบบหลายแผ่นฐาน: การประสานงานแบบรวมศูนย์ผ่านโครงสร้างควบคุม I/O ทางกายภาพที่ขยายได้ ซึ่งรองรับชุดประกอบแผ่นฐานย่อยรวมสูงสุดห้าชุด
การสื่อสารเครือข่ายอุตสาหกรรม: การรวมและกำหนดเส้นทางข้อมูลความหนาแน่นสูงผ่านเครือข่ายท้องถิ่นแบบหลายจุด วงแหวน Ethernet แบบเปิด เซกเมนต์ Profibus และการติดตั้งบัส FIP โดยใช้โมดูลเสริม
การควบคุมการผลิตแบบไม่ต่อเนื่อง: การติดตามความเร็วสูงและการสั่งงานส่วนประกอบในสายการบรรจุอัตโนมัติ เส้นทางลำเลียงหลายระดับ และเซลล์เครื่องมือกลเฉพาะพื้นที่

ข้อมูลจำเพาะทางเทคนิค

พารามิเตอร์	ค่า / ข้อมูลจำเพาะ
ผู้ผลิต	GE Fanuc (ระบบอัตโนมัติ)
ประเทศต้นกำเนิด	สหรัฐอเมริกา
ประเภทโมดูล CPU	โมดูล CPU แบบสล็อตเดี่ยว
สถาปัตยกรรมโปรเซสเซอร์	80C188XL
ความเร็วโปรเซสเซอร์	20 เมกะเฮิรตซ์
อัตราการสแกนลอจิกโดยทั่วไป	0.3 มิลลิวินาทีต่อ 1K ของลอจิก (หน้าสัมผัสบูลีน)
หน่วยความจำโปรแกรมผู้ใช้ (สูงสุด)	80K ไบต์
จำนวนเบสเพลตทั้งหมดที่รองรับ	รวม 5 ชุด (เบสเพลต CPU ภายใน 1 ชุด และเบสเพลตส่วนขยายและ/หรือรีโมตสูงสุด 4 ชุด)
ข้อกำหนดกระแสโหลดของแหล่งจ่ายไฟ	490 มิลลิแอมป์จากแหล่งจ่ายภายใน +5 VDC
การจัดสรรอินพุตดิจิทัล (%I)	512 จุด
การจัดสรรเอาต์พุตดิจิทัล (%Q)	512 จุด
หน่วยความจำโกลบอลแบบดิจิทัล (%G)	1280 บิต
คอยล์ภายใน (%M)	1024 บิต
คอยล์เอาต์พุตชั่วคราว (%T)	256 บิต
การอ้างอิงสถานะระบบ (%S)	รวม 128 บิต (%S, %SA, %SB, %SC แบ่งเป็นรายการละ 32 บิต)
การกำหนดค่าหน่วยความจำรีจิสเตอร์ (%R)	9999 คำ
อินพุตแอนะล็อก (%AI)	1024 คำ
เอาต์พุตแอนะล็อก (%AQ)	256 คำ
รีจิสเตอร์ระบบ (%SR)	16 คำ (มีไว้สำหรับดูข้อมูลอ้างอิงเท่านั้น ไม่อนุญาตให้อ้างอิงจากลอจิกของผู้ใช้)
ตัวตั้งเวลาและตัวนับ	มากกว่า 2000
รองรับรีจิสเตอร์เลื่อน	ใช่
ขีดจำกัดอุณหภูมิการทำงาน	อุณหภูมิแวดล้อม 0 ถึง 60 องศาเซลเซียส (32 ถึง 140 องศาฟาเรนไฮต์)
ความเข้ากันได้กับ PCM/CCM	ใช่
น้ำหนักจัดส่ง (คำนวณ)	0.45 กก. (0.99 ปอนด์)
ขนาดบรรจุภัณฑ์ (คำนวณ)	180 มม. x 140 มม. x 40 มม.

แนวทางการติดตั้ง

คำเตือนสำคัญ:

แยกและตัดการเชื่อมต่อแหล่งจ่ายไฟอินพุตที่ทำงานอยู่ทั้งหมดซึ่งจ่ายมายังชุดเบสเพลต PLC หลัก ก่อนใส่ ถอด หรือเลื่อนส่วนประกอบโมดูลใด ๆ การไม่ตัดพลังงานออกจากแร็กแหล่งจ่ายไฟของระบบอย่างสมบูรณ์ก่อนจัดการฮาร์ดแวร์อาจทำให้เกิดการอาร์กทางไฟฟ้าอย่างรุนแรง รบกวนอาร์เรย์หน่วยความจำรีจิสเตอร์ภายใน หรือทำให้วงจร CPU เสียหายถาวร

1

การเลือกสล็อตและการจัดแนวบนเบสเพลต: ระบุสล็อต CPU เฉพาะที่ไม่ซ้ำกันบนการ์ดเบสเพลต Series 90-30 หลัก (โดยทั่วไปอยู่ถัดจากชุดจ่ายไฟของแร็กไปทางขวาทันที) จัดแนวรางนำโครงสร้างด้านบนและด้านล่างของตัวเรือนพลาสติกโมดูลให้ตรงกับรางการ์ดโครงสร้างที่สอดคล้องกัน

2

การจัดวางเชิงกลและการเข้าประกบของขั้วต่อ: กดโมดูลตรงเข้าไปด้านหลังในตำแหน่งสล็อตอย่างแน่นหนาจนชุดขั้วต่อด้านหลังล็อกเข้ากับกลุ่มพินของแบ็กเพลนอย่างมั่นคง ตรวจสอบให้แน่ใจว่าคันโยกยึดด้านบนและด้านล่างทำงานและล็อกอยู่ในแนวราบ

3

การตรวจสอบลูปการสื่อสารแบบอนุกรม: ต่อสายอุปกรณ์ต่อพ่วงแบบอนุกรมเข้ากับอินเทอร์เฟซพอร์ตสื่อสารในตัวที่อยู่บนแชสซีแหล่งจ่ายไฟโดยตรง ตรวจสอบให้แน่ใจว่าสกรูขั้วต่อขันแน่นด้วยมือจนสุด เพื่อสร้างลูปกราวด์ที่เสถียรสำหรับการสื่อสาร SNP

4

การวินิจฉัยเบื้องต้นและการทดสอบการบูต: จ่ายไฟให้ระบบของแร็ก ตรวจสอบไฟแสดงสถานะเฉพาะที่บนแผงด้านหน้าของ CPU เพื่อยืนยันว่าลำดับการทดสอบตัวเองเริ่มทำงานสำเร็จและเข้าสู่โหมดทำงานที่เสถียรโดยไม่เรียกใช้หน้าสัมผัสขัดข้องของระบบ

FAQ

ความแตกต่างในการจัดการพื้นที่จัดเก็บหน่วยความจำระหว่างฮาร์ดแวร์รุ่นต่างๆ ของโมดูลนี้คืออะไร

รุ่นแรกๆ ใช้ RAM ร่วมกับการกำหนดค่า EPROM หรือ EEPROM เป็นตัวเลือก ตั้งแต่ฮาร์ดแวร์เวอร์ชันรีวิชัน J และเฟิร์มแวร์รุ่น 4.61 เป็นต้นไป สถาปัตยกรรมได้เปลี่ยนไปเพื่อรองรับเฉพาะ RAM แบบลบเลือนและการกำหนดค่า Flash แบบไม่ลบเลือนเป็นตัวเลือก

การสื่อสารแบบเนทีฟขยายขีดความสามารถให้เกินกว่าโปรโตคอลสเลฟมาตรฐานได้อย่างไร

โมดูลรองรับโปรโตคอลสเลฟ SNP/SNP-X แบบเนทีฟผ่านพอร์ตแหล่งจ่ายไฟ หากต้องการให้ทำงานเป็นมาสเตอร์ SNP/SNP-X หรือรับการสื่อสารสเลฟ CCM หรือ RTU ต้องเพิ่มโมดูลตัวเลือก CMM โดยเฉพาะ ส่วนการทำงานเป็นมาสเตอร์ RTU ต้องใช้โมดูลตัวเลือก PCM เสริม

ข้อจำกัดเฉพาะในการจัดสรรรีเฟอเรนซ์สถานะระบบมีอะไรบ้าง

ระบบจัดสรรบิตทั้งหมด 128 บิตสำหรับการตรวจสอบสถานะ ซึ่งแบ่งออกเป็น 4 บล็อกแยกกัน ได้แก่ %S, %SA, %SB และ %SC โดยแต่ละบล็อกมี 32 บิตพอดี

รันตรรกะที่ผู้ใช้กำหนดเองสามารถอ่านหรือแก้ไขค่าภายในตารางรีจิสเตอร์ %SR ได้หรือไม่

ไม่ได้ คำ 16 คำที่กำหนดให้เป็น System Registers สงวนไว้สำหรับพารามิเตอร์การดูตารางรีเฟอเรนซ์ระดับระบบเท่านั้น และไม่สามารถสอบถามหรือกำหนดเป้าหมายภายในโปรแกรมลอจิกของผู้ใช้ได้
