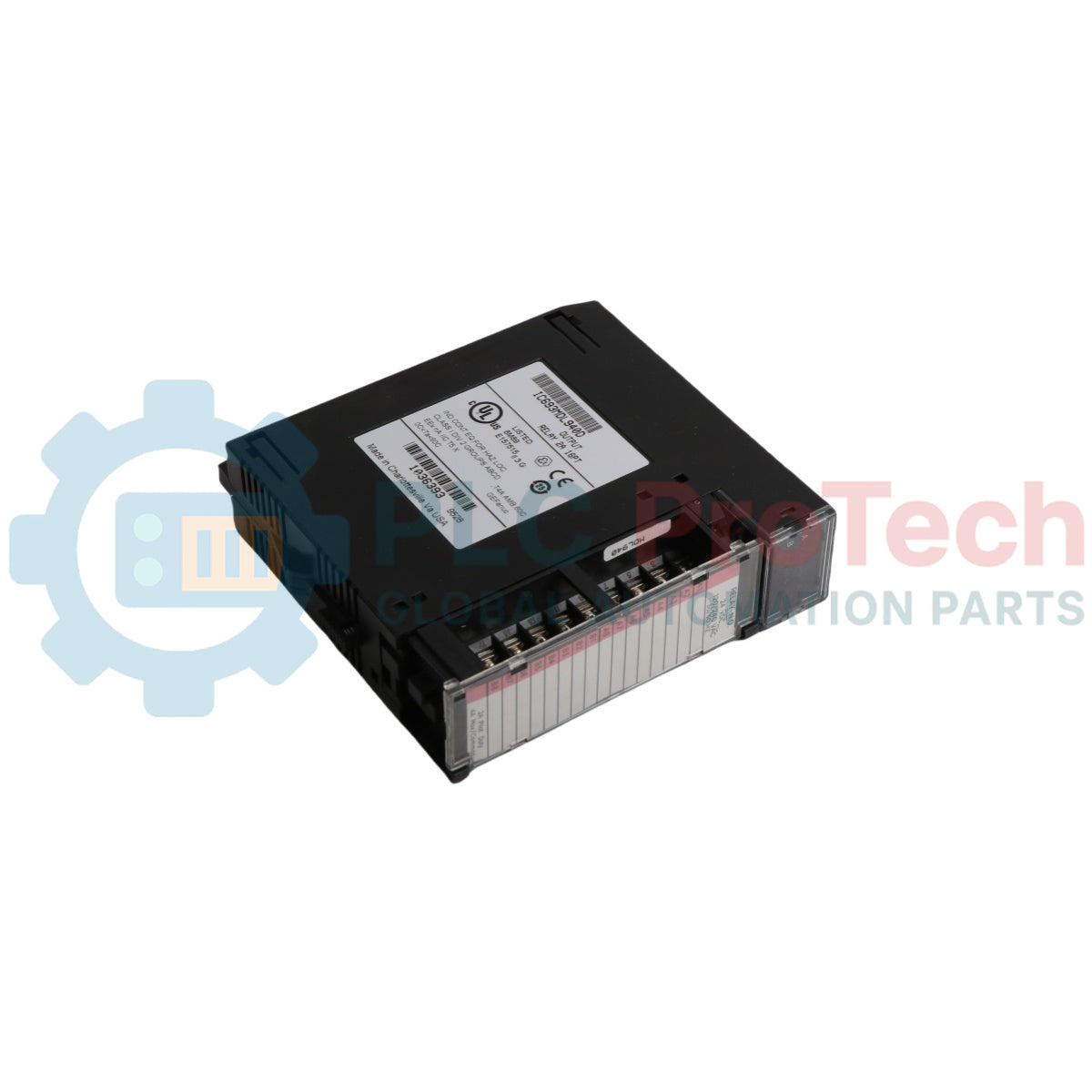

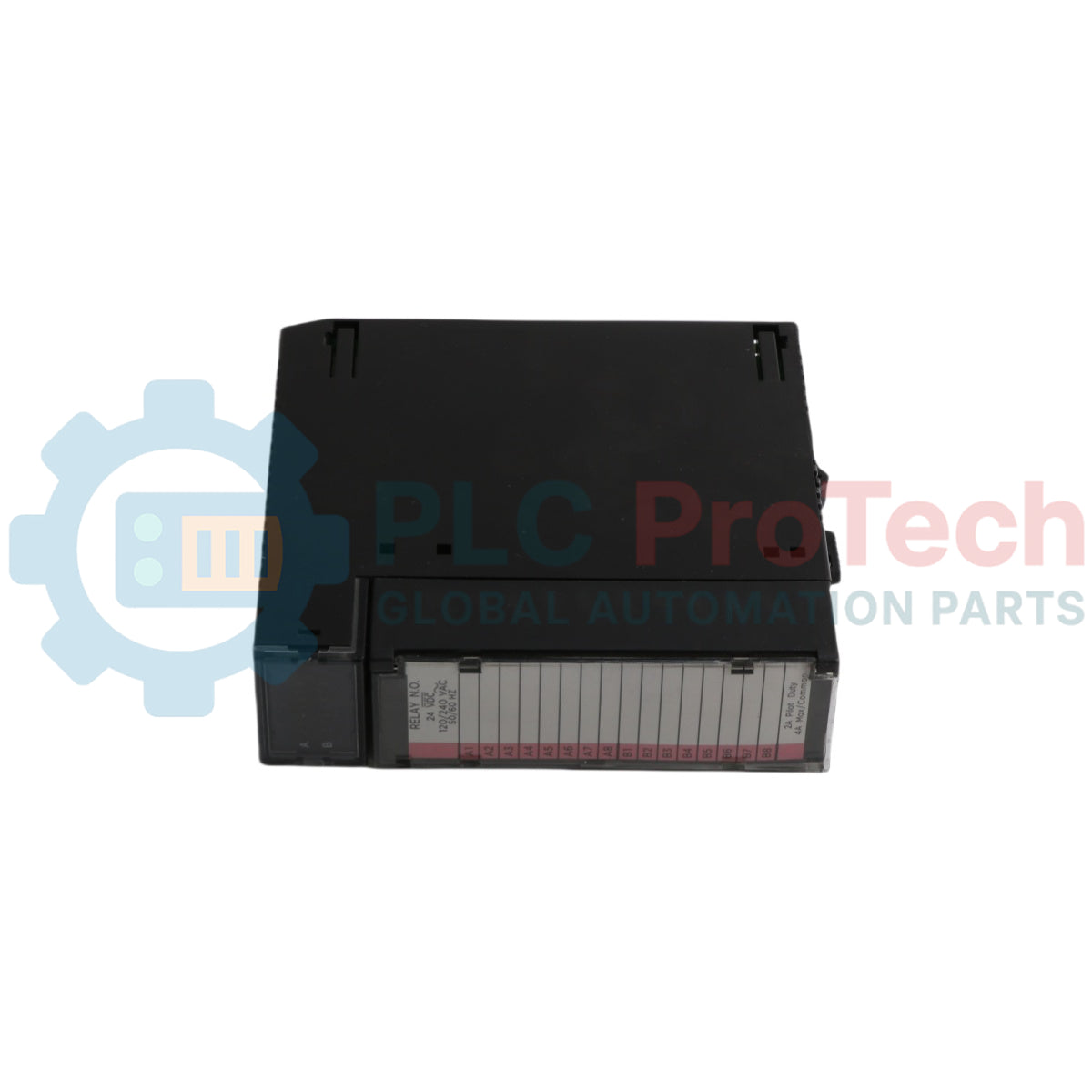

GE Fanuc IC693MDL940 โมดูลเอาต์พุตรีเลย์ซีรีส์ 90-30 2A Form C

ภาพรวมผลิตภัณฑ์

General Electric IC693MDL940 ทำหน้าที่เป็นโมดูลเอาต์พุตรีเลย์ความจุสูงภายในระบบ Programmable Logic Controller (PLC) Series 90-30 โมดูลนี้มีจุดเอาต์พุตแบบแยกอิสระ 16 จุด โดยใช้ลอจิกรีเลย์แบบ "Form C" (ปกติเปิด/ปกติปิด) เพื่อควบคุมโหลดหลากหลายประเภท วิศวกรใช้โมดูลนี้เชื่อมต่อระหว่างลอจิก PLC แรงดันต่ำกับอุปกรณ์ภาคสนามกำลังสูง เช่น ชุดสตาร์ตมอเตอร์ โซลินอยด์ และไฟแสดงสถานะ การแยกทางไฟฟ้าระหว่างบัส PLC ภายในกับวงจรภาคสนามภายนอกช่วยปกป้องอุปกรณ์อิเล็กทรอนิกส์ควบคุมที่ไวต่อแรงดันกระชากและสัญญาณรบกวนทางไฟฟ้า โครงสร้างรีเลย์เชิงกลที่แข็งแรงช่วยให้การสวิตช์ทำงานได้อย่างเชื่อถือได้ในสภาพแวดล้อมอุตสาหกรรมที่มีความต้องการสูง รวมถึงโรงบำบัดน้ำและระบบจ่ายกำลังสำหรับสายการประกอบ

ข้อได้เปรียบทางเทคนิคที่สำคัญ

ลอจิก Form C ที่ยืดหยุ่นสูง

ต่างจากโมดูลมาตรฐานที่มีเฉพาะหน้าสัมผัสปกติเปิด IC693MDL940 ใช้รีเลย์ Form C จำนวน 16 ตัว โดยมีหน้าสัมผัสปกติเปิด (NO) และปกติปิด (NC) สำหรับทุกจุดเอาต์พุต ทำให้สามารถออกแบบการอินเตอร์ล็อกที่ซับซ้อนและการเดินสายแบบ fail-safe ได้โดยไม่ต้องใช้รีเลย์ภายนอกเพิ่มเติม

การแยกทางไฟฟ้าที่เหนือกว่า

โครงสร้างของโมดูลมีฉนวนกั้นการแยก 1500V RMS ระหว่างการเดินสายด้านภาคสนามกับลอจิกแบ็กเพลน การออกแบบที่แยกทางไฟฟ้าแบบกัลวานิกนี้ช่วยป้องกันกราวด์ลูป และทำให้มั่นใจว่าความขัดข้องร้ายแรงของอุปกรณ์ภาคสนามจะไม่ส่งผลกระทบต่อ CPU หรือโมดูล I/O อื่นในแร็ก

รองรับแรงดันไฟฟ้าอย่างยืดหยุ่น

ลักษณะเชิงกลของหน้าสัมผัสทำให้โมดูลนี้สามารถสวิตช์แหล่งจ่ายไฟทั้ง AC และ DC ได้ โดยทำงานได้อย่างมีประสิทธิภาพครอบคลุมตั้งแต่สัญญาณ DC ระดับต่ำ 5V ไปจนถึง 125V DC หรือ 240V AC จึงเป็นโซลูชันอเนกประสงค์สำหรับตู้ควบคุมที่มีแรงดันหลายระดับ

ข้อมูลจำเพาะทางเทคนิค

คู่มือการติดตั้งและบำรุงรักษา

การเดินสายเทอร์มินัลบล็อก

ผู้ใช้ต้องถอดเทอร์มินัลบล็อกแบบบานพับด้านหน้าออกเพื่อให้เดินสายได้สะดวก ตรวจสอบให้แน่ใจว่าสายภาคสนามทั้งหมดต่อเข้าตามผังขาที่กำหนดสำหรับขั้ว NO, NC และ Common ขันขั้วต่อแบบสกรูด้วยแรงบิดตามที่กำหนด เพื่อป้องกันการเกิดอาร์กภายใต้สภาวะที่มีการสั่นสะเทือนสูง

ข้อควรระวังในการจำกัดกระแส

แม้แต่ละจุดจะรองรับกระแส 2A แต่กระแสรวมของโมดูลต้องไม่เกิน 4 แอมป์ วิศวกรต้องกระจายโหลดกระแสสูงไปยังหลายโมดูล หรือใช้รีเลย์คั่นภายนอก หากกระแสรวมมีแนวโน้มเกินขีดจำกัดกำลังไฟของแบ็กเพลน

การลดการเกิดอาร์ก

เมื่อต้องสวิตช์โหลดเหนี่ยวนำ (โซลินอยด์ คอนแทคเตอร์) ให้ติดตั้งวงจรลดการเกิดอาร์กภายนอก เช่น RC snubber สำหรับ AC หรือไดโอดฟลายแบ็กสำหรับ DC คร่อมโหลด การดำเนินการนี้ช่วยยืดอายุการใช้งานเชิงกลของหน้าสัมผัสรีเลย์ โดยลดการเกิดอาร์กระหว่างการตัดวงจร

ข้อได้เปรียบด้านวิศวกรรม

IC693MDL940 มีจุดเด่นด้านอายุการใช้งานที่ยาวนานและการติดตั้งแบบ "plug-and-play" ภายในแพลตฟอร์ม GE Fanuc Series 90-30 โมดูลรองรับการเสียบขณะระบบทำงานในสล็อต I/O ที่ว่างอยู่ (โดยต้องตัดและจ่ายไฟให้แร็กใหม่ตามขั้นตอนความปลอดภัย) จึงเหมาะสำหรับการขยายระบบ ลอจิกภายในใช้บัสจ่ายไฟรีเลย์ +24V จากแหล่งจ่ายไฟ PLC ทำให้คอยล์รีเลย์ทำงานได้อย่างมั่นคง แม้ลอจิกควบคุมจะมีภาระการประมวลผลสูง แถว LED ที่มองเห็นได้ช่วยให้ตรวจสอบสถานะเอาต์พุตได้ทันที ทำให้ทีมบำรุงรักษาสามารถตรวจสอบสถานะได้อย่างรวดเร็วระหว่างการแก้ไขปัญหา

คำถามที่พบบ่อยทางเทคนิค

Q1: IC693MDL940 ต้องใช้แหล่งจ่ายไฟภายนอกสำหรับรีเลย์หรือไม่?

A1: โมดูลรับกำลังสำหรับคอยล์จากบัสจ่ายไฟรีเลย์ DC +24V ที่แหล่งจ่ายไฟ Series 90-30 จ่ายผ่านแบ็กเพลน อย่างไรก็ตาม ไฟที่ถูกสวิตช์ผ่านหน้าสัมผัสต้องมาจากแหล่งจ่ายภาคสนามภายนอก

Q2: สามารถใช้แรงดัน AC และ DC ปะปนกันในโมดูลเดียวกันได้หรือไม่?

A2: ได้ เนื่องจากจุดรีเลย์แต่ละจุดแยกจากกันทางกล คุณจึงสามารถสวิตช์แรงดันและขั้วไฟฟ้าที่แตกต่างกันในแต่ละจุดได้ โดยต้องปฏิบัติตามพิกัดแรงดันของแต่ละจุด

Q3: โมดูลนี้แตกต่างจากโมดูล MDL930 อย่างไร?

A3: โดยทั่วไป MDL930 มีหน้าสัมผัส "Form A" (ปกติเปิด) ขณะที่ MDL940 มีหน้าสัมผัส "Form C" (สลับทาง) ซึ่งให้ความยืดหยุ่นมากกว่าสำหรับรูปแบบการเดินสายที่ซับซ้อน

Q4: ควรทำอย่างไรหาก LED เอาต์พุตติด แต่เครื่องภาคสนามไม่ทำงาน?

A4: อาจเกิดจากฟิวส์ภาคสนามขาด สายภาคสนามขาด หรือหน้าสัมผัสรีเลย์สึกหรอ ให้ตรวจสอบความต่อเนื่องระหว่างขั้ว Common และ NO ขณะที่ LED มีไฟ
