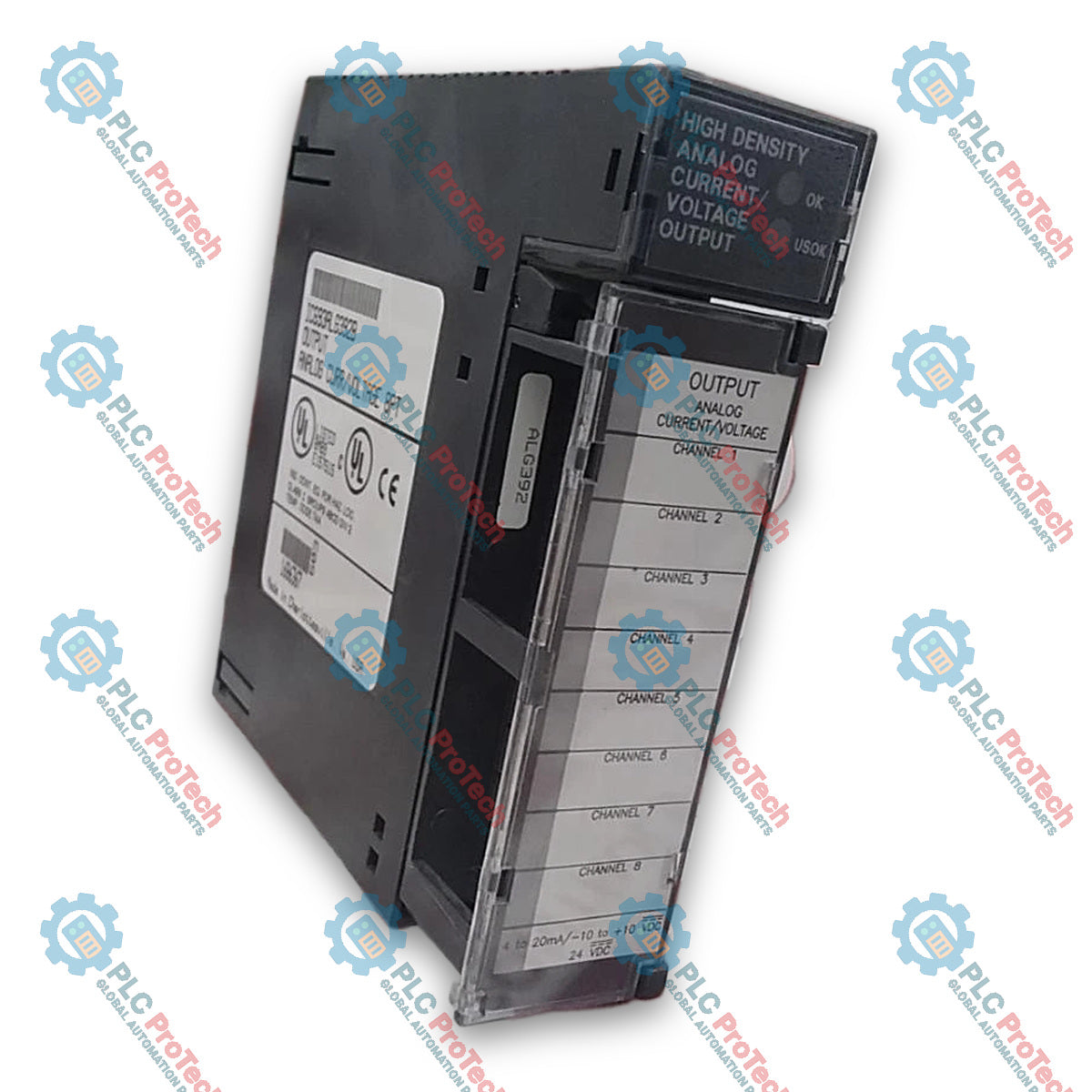

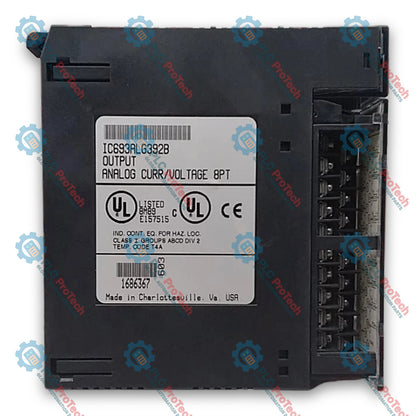

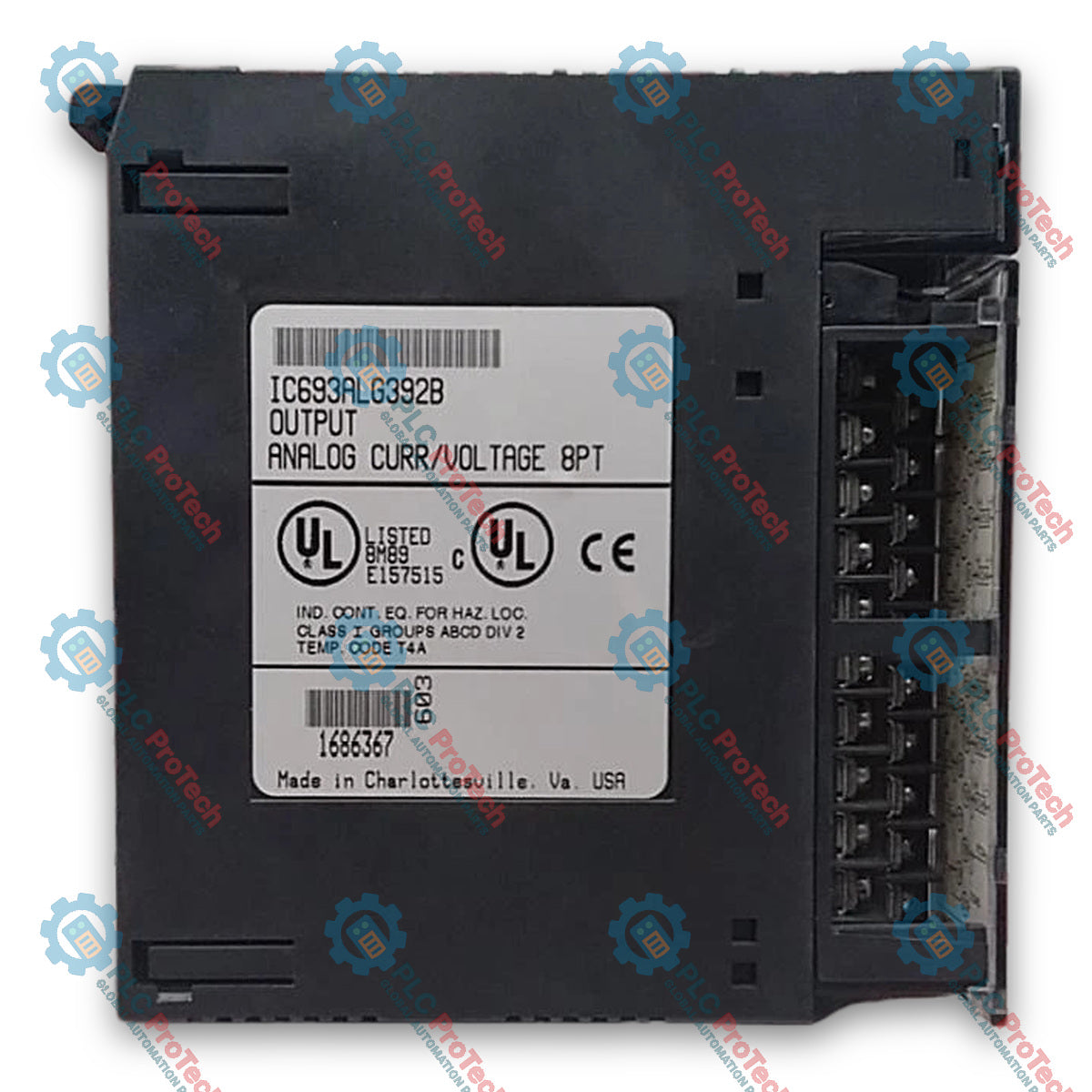

โมดูลเอาต์พุตแอนะล็อก GE Fanuc IC694ALG392 PACSystems RX3i และ Series 90-30

SKU IC694ALG392

มีในสต็อก
  • 12-month warranty
  • Free returns within 30 days
  • Manufacturer: General Electric

  • Product No.: IC694ALG392

  • Country of origin:สหรัฐอเมริกา

  • Product Type: โมดูลเอาต์พุตแอนะล็อก

  • Barcode: 8537101190

  • Payment: T/T, Western Union

  • Weight: 900g

  • Dimensions: 20cm x 11.5cm x 5.7cm

  • Shipping port: Xiamen

  • Warranty: 12 months

คำอธิบาย

IC694ALG392 เป็นโมดูลเอาต์พุตแอนะล็อก 8 ช่องที่ออกแบบมาสำหรับใช้กับระบบ PLC PACSystems RX3i และ Series 90-30 โดยมีช่องเอาต์พุตแบบซิงเกิลเอนด์สูงสุด 8 ช่อง พร้อมเอาต์พุตวงจรกระแสและ/หรือเอาต์พุตแรงดันไฟฟ้า แต่ละช่องเอาต์พุตสามารถตั้งค่าแยกกันได้โดยใช้ซอฟต์แวร์กำหนดค่า สำหรับช่วงใดช่วงหนึ่งต่อไปนี้: 0 ถึง +10 V (ยูนิโพลาร์), -10 ถึง +10 V (ไบโพลาร์), 0 ถึง 20 mA และ 4 ถึง 20 mA

แต่ละช่องของ IC694ALG392 สามารถแปลงข้อมูลไบนารีขนาด 15 ถึง 16 บิต (ขึ้นอยู่กับช่วงที่เลือก) เป็นเอาต์พุตแอนะล็อกได้ ช่องทั้งแปดจะได้รับการอัปเดตประมาณทุก 8 มิลลิวินาที โดยขึ้นอยู่กับเวลาสแกน I/O และแอปพลิเคชัน ในโหมดกระแส โมดูลจะรายงานความขัดข้องสายไฟขาดไปยัง CPU สำหรับแต่ละช่อง ตราบใดที่มีการจ่ายไฟภายนอกให้โมดูล เอาต์พุตแต่ละช่องจะคงค่าล่าสุดไว้หรือรีเซ็ตเป็นศูนย์ตามที่กำหนดไว้ เมื่อไฟเลี้ยงระบบขัดข้อง โมดูลนี้สามารถติดตั้งในสล็อต I/O ใดก็ได้ของระบบ RX3i หรือ Series 90-30

คุณสมบัติ

  • ช่องเอาต์พุตแอนะล็อกแบบซิงเกิลเอนด์ที่เลือกได้ 1 ถึง 8 ช่อง
  • การกำหนดค่าซอฟต์แวร์ที่ยืดหยุ่นสำหรับช่วงกระแสและแรงดันไฟฟ้าหลายช่วง
  • การแปลงความละเอียดสูง (15 ถึง 16 บิต ขึ้นอยู่กับช่วงที่เลือก)
  • อัตราการอัปเดตที่รวดเร็วประมาณ 8 มิลลิวินาทีสำหรับทั้งแปดช่อง
  • รายงานความขัดข้องสายไฟขาดเฉพาะช่องไปยัง CPU ในโหมดวงจรกระแส
  • กำหนดพฤติกรรมเริ่มต้นได้ (คงค่าล่าสุดหรือรีเซ็ตเป็นศูนย์) เมื่อไฟเลี้ยงระบบขัดข้อง
  • ไฟ LED วินิจฉัยสถานะแบบคู่ที่ขับเคลื่อนด้วยบัสจ่ายไฟแบ็กเพลน เพื่อแสดงสถานะโมดูลและสถานะแหล่งจ่ายไฟของผู้ใช้

การใช้งาน

  • วาล์วควบคุมแบบสัดส่วนและแอคชูเอเตอร์อุตสาหกรรม
  • การส่งสัญญาณอ้างอิงความเร็วสำหรับไดรฟ์ความถี่แปรผัน (VFD)
  • เครื่องบันทึกกราฟแบบไดนามิกและอุปกรณ์บันทึกข้อมูลกระบวนการ
  • การเชื่อมต่ออินเทอร์เฟซกับแผงเครื่องมือวัดระยะไกล
  • กระบวนการอัตโนมัติทางอุตสาหกรรมในสภาพแวดล้อมมาตรฐานและ Class I, Division 2

ข้อมูลการสั่งซื้อ

รุ่น / เวอร์ชัน คำอธิบาย
IC694ALG392-AA รุ่นผลิตภัณฑ์เริ่มต้นสำหรับชุดโมดูล RX3i (เวอร์ชัน 1.00)
IC694ALG392-BB รุ่นปรับปรุงของชุดโมดูล RX3i ไม่รองรับโปรแกรมเมอร์แบบมือถือ Series 90-30
IC694ALG392-BC รุ่นเฟิร์มแวร์ 1.01 สำหรับชุดโมดูล RX3i
IC694ALG392-CD รุ่นเฟิร์มแวร์ 1.60 สำหรับชุดโมดูล RX3i
IC693ALG392-A รุ่นเริ่มต้นสำหรับชุดโมดูล Series 90-30 (เวอร์ชัน 1.00)
IC693ALG392-B ชุดโมดูล Series 90-30 พร้อมการรับรอง CE (เวอร์ชัน 1.00)
IC693ALG392-C ชุดโมดูล Series 90-30 พร้อมการรับรอง ATEX สำหรับการใช้งานกลุ่ม 2 หมวดหมู่ 3 (เวอร์ชัน 1.00)
IC693ALG392-BD ชุดโมดูล Series 90-30 พร้อมโปรเซสเซอร์และตัวแปลง D/A ที่ปรับปรุงใหม่ (เวอร์ชัน 1.00)
IC693ALG392-BE เฟิร์มแวร์โมดูลซีรีส์ Series 90-30 รุ่น 1.01
IC693ALG392-CF เฟิร์มแวร์โมดูลซีรีส์ Series 90-30 รุ่น 1.60

ข้อมูลจำเพาะทางเทคนิค

พารามิเตอร์ ข้อมูลจำเพาะ
ผู้ผลิต GE Intelligent Platforms, Inc.
รุ่น IC694ALG392
จำนวนช่องเอาต์พุต เลือกได้ 1 ถึง 8 ช่อง แบบซิงเกิลเอนด์
ช่วงกระแสเอาต์พุต 4 ถึง 20 mA และ 0 ถึง 20 mA
ช่วงแรงดันเอาต์พุต 0 ถึง 10 V และ -10 V ถึง +10 V
การปรับเทียบ ปรับเทียบจากโรงงานที่ 0.625 uA สำหรับ 0 ถึง 20 mA; 0.5 uA สำหรับ 4 ถึง 20 mA; และ 0.3125 mV สำหรับแรงดัน (ต่อหนึ่งค่าการนับ)
ความละเอียด (4 ถึง 20 mA) 0.5 uA (1 LSB = 0.5 uA)
ความละเอียด (0 ถึง 20 mA) 0.625 uA (1 LSB = 0.625 uA)
ความละเอียด (0 ถึง 10 V) 0.3125 mV (1 LSB = 0.3125 mV)
ความละเอียด (-10 ถึง +10 V) 0.3125 mV (1 LSB = 0.3125 mV)
อัตราการอัปเดต 8 มิลลิวินาที (โดยประมาณ สำหรับทั้งแปดช่อง) กำหนดโดยเวลาสแกน I/O และขึ้นอยู่กับแอปพลิเคชัน
ความแม่นยำสัมบูรณ์ (โหมดกระแส) +/-0.1% ของฟูลสเกลที่ 25 degC (77 degF) โดยทั่วไป; +/-0.25% ของฟูลสเกลที่ 25 degC (77 degF) สูงสุด; +/-0.5% ของฟูลสเกลตลอดช่วงอุณหภูมิการทำงาน (สูงสุด)
ความแม่นยำสัมบูรณ์ (โหมดแรงดัน) +/-0.25% ของฟูลสเกลที่ 25 degC (77 degF) โดยทั่วไป; +/-0.5% ของฟูลสเกลที่ 25 degC (77 degF) สูงสุด; +/-1.0% ของฟูลสเกลตลอดช่วงอุณหภูมิการทำงาน (สูงสุด)
แรงดันแหล่งจ่ายของผู้ใช้ (ค่าพิกัด) +24 VDC จากแหล่งจ่ายแรงดันที่ผู้ใช้จัดหา
ช่วงแรงดันแหล่งจ่ายภายนอก 20 VDC ถึง 30 VDC
อัตราส่วนการปฏิเสธแหล่งจ่ายไฟ (กระแส) 5 uA/V (โดยทั่วไป), 10 uA/V (สูงสุด)
อัตราส่วนการปฏิเสธแหล่งจ่ายไฟ (แรงดัน) 25 mV/V (โดยทั่วไป), 50 mV/V (สูงสุด)
ริปเปิลแรงดันแหล่งจ่ายภายนอก 10% (สูงสุด)
แรงดันแหล่งจ่ายภายใน +5 VDC จากแบ็กเพลน PLC
แรงดันคอมพลายแอนซ์สูงสุด VUSER -3 V (ต่ำสุด) ถึง VUSER (สูงสุด)
โหลดของผู้ใช้ (โหมดกระแส) 10 ถึง 850 โอห์ม (ค่าต่ำสุดที่ VUSER = 20 V, ค่าสูงสุด 1350 โอห์มที่ VUSER = 30 V) (โหลดต่ำกว่า 800 โอห์มขึ้นอยู่กับอุณหภูมิ)
ความจุโหลดเอาต์พุต (โหมดกระแส) 2000 pF (สูงสุด)
ความเหนี่ยวนำโหลดเอาต์พุต (โหมดกระแส) 1 H
การโหลดเอาต์พุต (โหมดแรงดัน) 5 mA (ความต้านทานขั้นต่ำ 2 K โอห์ม)
ความจุโหลดเอาต์พุต (โหมดแรงดัน) ความจุสูงสุด 1 uF
การแยกวงจร ระหว่างภาคสนามกับแบ็กเพลน 250 VAC ต่อเนื่อง; 1500 VDC เป็นเวลา 1 นาที (ระหว่างวงจรออปติคัลและกราวด์เฟรม)
การใช้พลังงาน (ภายใน) 110 mA จากแหล่งจ่ายแบ็กเพลน PLC +5 VDC
การใช้พลังงาน (ภายนอก) 315 mA จากแหล่งจ่าย +24 VDC ของผู้ใช้

การเชื่อมต่อและอินเทอร์เฟซ

ขั้วต่อ คำจำกัดความสัญญาณ
1 อินพุต +24 VDC จากผู้ใช้
2 เอาต์พุตแรงดันช่อง 1
3 เอาต์พุตกระแสช่อง 1
4 เอาต์พุตแรงดันช่อง 2
5 เอาต์พุตกระแสช่อง 2
6 เอาต์พุตแรงดันช่อง 3
7 เอาต์พุตกระแสช่อง 3
8 เอาต์พุตแรงดันช่อง 4
9 เอาต์พุตกระแสช่อง 4
10 เอาต์พุตแรงดันช่อง 5
11 เอาต์พุตกระแสช่อง 5
12 เอาต์พุตแรงดันช่อง 6
13 เอาต์พุตกระแสช่อง 6
14 เอาต์พุตแรงดันช่อง 7
15 เอาต์พุตกระแสช่อง 7
16 เอาต์พุตแรงดันช่อง 8
17 เอาต์พุตกระแสช่อง 8
18 จุดร่วมแรงดัน
19 จุดร่วมกระแส/ขั้วกลับของผู้ใช้ +24 VDC
20 จุดเชื่อมต่อกราวด์โครงสำหรับชีลด์สายเคเบิล



หมายเหตุ: สามารถกำหนดค่าแต่ละช่องให้ทำงานเป็นเอาต์พุตแรงดันหรือเอาต์พุตกระแสได้อย่างใดอย่างหนึ่งเท่านั้น ไม่สามารถทำงานทั้งสองแบบพร้อมกันได้

ไฟแสดงสถานะโมดูล

LED สถานะ แสดง
ปกติ เปิด โมดูลปกติและกำหนดค่าแล้ว
ปกติ กะพริบ โมดูลปกติแต่ยังไม่ได้กำหนดค่า
ปกติ ปิด โมดูลชำรุดหรือไม่มีไฟเลี้ยงแบ็กเพลน +5V
ผู้ใช้ปกติ เปิด มีแหล่งจ่ายไฟภายนอก
ผู้ใช้ปกติ ปิด ไม่มีไฟเลี้ยงจากผู้ใช้

แนวทางการติดตั้ง

  • การเชื่อมต่อแหล่งจ่ายไฟภายนอก: โมดูลต้องได้รับไฟ 24 VDC จากแหล่งจ่ายภายนอกที่เชื่อมต่อโดยตรงกับขั้วต่อ 1 และขั้วต่อ 19 ของแผงขั้วต่อโมดูล
  • การลดพิกัดทางความร้อน: เพื่อประสิทธิภาพสูงสุดและอายุการใช้งานของโมดูล ควรใช้งานโมดูลที่ความต้านทานโหลดสูงสุดเพื่อช่วยระบายความร้อน การลดพิกัดทางความร้อนของโมดูลขึ้นอยู่กับระดับแรงดันและสัดส่วนของเอาต์พุตกระแสกับแรงดัน ตัวอย่างเช่น ที่ VUSER = 30 V โดยมีช่องสัญญาณแรงดัน 2 ช่อง (โหลด 2 K โอห์ม) และช่องสัญญาณกระแส 3 ช่อง (โหลดลัดวงจร) อุณหภูมิใช้งานสูงสุดอยู่ที่ประมาณ 52.5 องศาเซลเซียส
  • ความไวต่อ RF และการชีลด์: เพื่อให้เป็นไปตามระดับความไวต่อ RF ที่ระบุ ระบบต้องติดตั้งในตู้โลหะเมื่อมีโมดูลนี้อยู่ หากมีสัญญาณรบกวน RF รุนแรง ความแม่นยำอาจลดลงเป็น +/-1% ของเต็มสเกล (FS) สำหรับเอาต์พุตกระแส และ +/-3% FS สำหรับเอาต์พุตแรงดัน
  • การต่อลงดินของสายเคเบิล: ต่อสายดินของชีลด์สายเคเบิลโดยตรงเข้ากับขั้วต่อ 20 (กราวด์โครง)
  • ข้อควรระวังสำหรับพื้นที่อันตราย: เหมาะสำหรับใช้ใน Class I, Division 2, กลุ่ม A, B, C และ D หรือในพื้นที่ที่ไม่เป็นอันตรายเท่านั้น
  • คำเตือนเกี่ยวกับอันตรายจากการระเบิด: ปิดเครื่องก่อนเปลี่ยนหรือเดินสายโมดูลในพื้นที่อันตราย ห้ามถอดอุปกรณ์ออกจนกว่าจะปิดเครื่องแล้ว หรือจนกว่าจะยืนยันได้ว่าพื้นที่ดังกล่าวไม่เป็นอันตราย การเปลี่ยนชิ้นส่วนอาจทำให้ความเหมาะสมสำหรับ Class I, Division

ข้อกำหนดด้านความเข้ากันได้ของระบบ

  • เฟิร์มแวร์ CPU ของ Series 90-30: สำหรับเฟิร์มแวร์ CPU ของ PLC Series 90-30 เวอร์ชัน 3.3 ถึง 4.6 ต้องกำหนดค่าโมดูลให้มีอินพุต %I จำนวน 16 จุด มิฉะนั้นจะเกิดข้อผิดพลาด Module Loss CPU ต้องใช้เฟิร์มแวร์เวอร์ชัน 5.0 หรือใหม่กว่า จึงจะกำหนดค่าโมดูลให้มีอินพุต %I จำนวน 8 จุดได้
  • โปรแกรมเมอร์แบบมือถือ: เฉพาะโมดูล Series 90-30 เวอร์ชัน C หรือเก่ากว่าเท่านั้นที่รองรับโปรแกรมเมอร์แบบมือถือ Series 90-30 โมดูล Series 90-30 เวอร์ชัน BD หรือใหม่กว่า และโมดูล RX3i ทุกเวอร์ชันไม่สามารถใช้ร่วมกับโปรแกรมเมอร์แบบมือถือได้

การปฏิบัติตามข้อกำหนดและการรับรอง

  • พื้นที่อันตราย Class I, Division 2, กลุ่ม A, B, C, D

FAQ

ช่องสัญญาณเดียวสามารถจ่ายทั้งแรงดันและกระแสพร้อมกันได้หรือไม่?

ไม่ได้ แต่ละช่องจากทั้งหมดแปดช่องต้องตั้งค่าผ่านซอฟต์แวร์ให้ทำงานเป็นเอาต์พุตแรงดันหรือเอาต์พุตกระแสอย่างใดอย่างหนึ่ง และไม่สามารถจ่ายทั้งสองแบบพร้อมกันได้

เอาต์พุตแอนะล็อกจะเป็นอย่างไรหากแบ็กเพลนของ PLC สูญเสียพลังงาน?

หากระบบสูญเสียพลังงาน แต่ยังคงจ่ายไฟภายนอก +24 VDC ให้กับเทอร์มินัลบล็อก แต่ละช่องจะคงค่าล่าสุดที่สั่งไว้ หรือรีเซ็ตเป็นศูนย์ตามการกำหนดค่า

โมดูลแจ้งความขัดข้องของวงจรสายไฟภาคสนามไปยังระบบควบคุมอย่างไร?

เมื่อทำงานในโหมดกระแส (0 ถึง 20 mA หรือ 4 ถึง 20 mA) โมดูลจะตรวจสอบวงจรโดยอัตโนมัติ และบันทึกข้อขัดข้องสายไฟขาดส่งตรงไปยัง CPU หากวงจรขาด

เหตุใดจึงต้องติดตั้งโมดูลไว้ภายในตู้โลหะ?

จำเป็นต้องใช้ตู้โลหะเพื่อให้เป็นไปตามมาตรฐานภูมิคุ้มกันต่อคลื่นความถี่วิทยุ และป้องกันความแม่นยำลดลงจากการรบกวนทางแม่เหล็กไฟฟ้าหรือคลื่นความถี่วิทยุอย่างรุนแรง
