คำอธิบาย

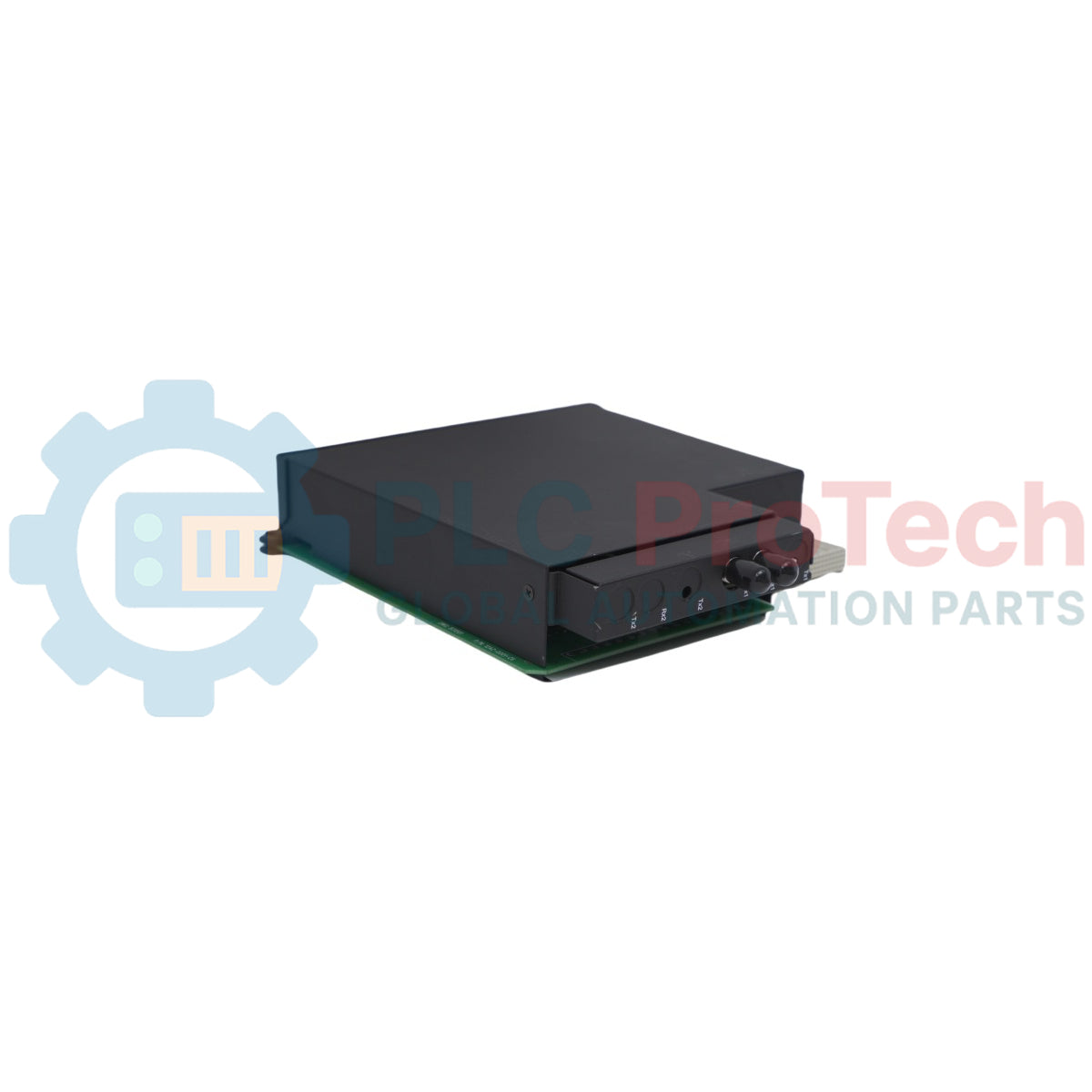

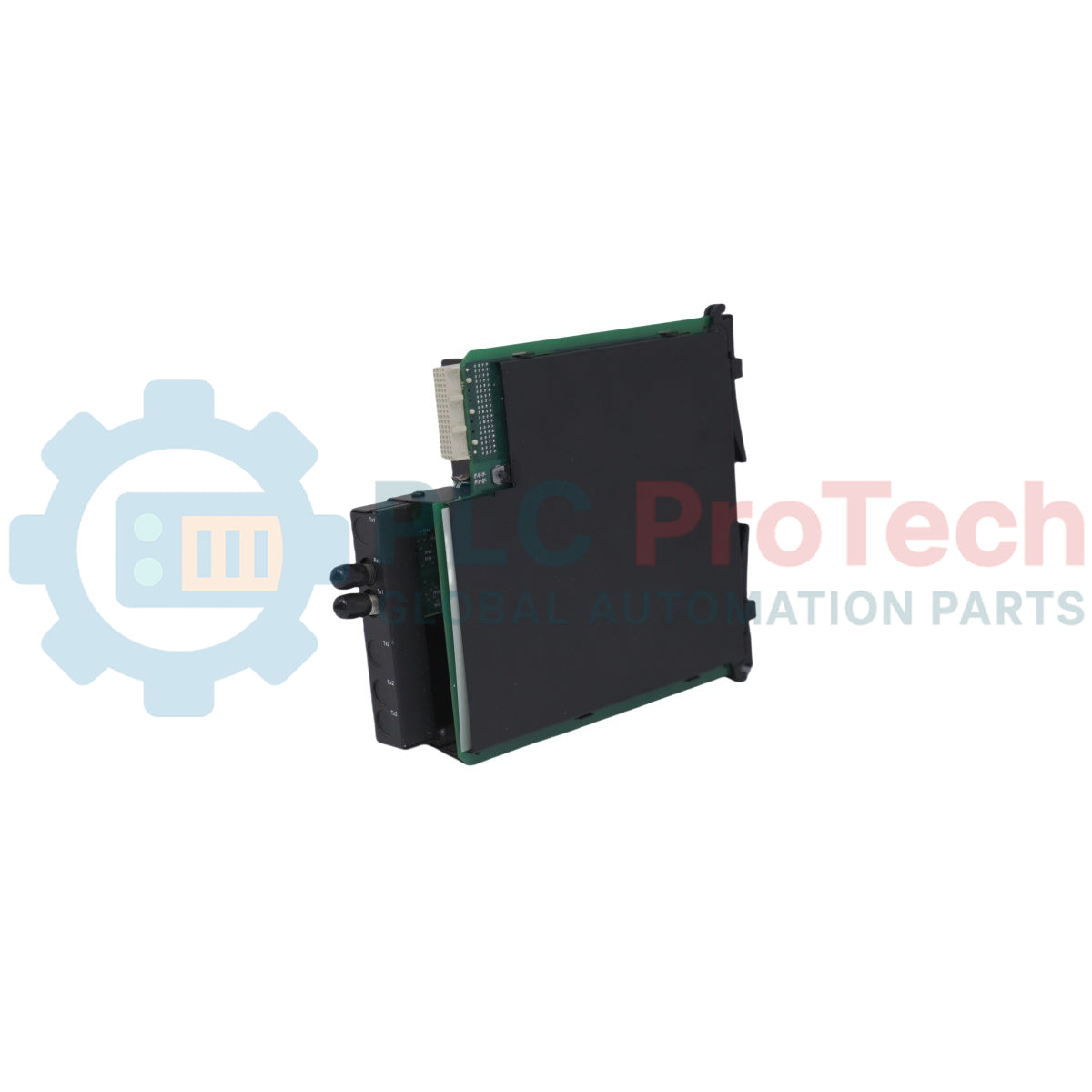

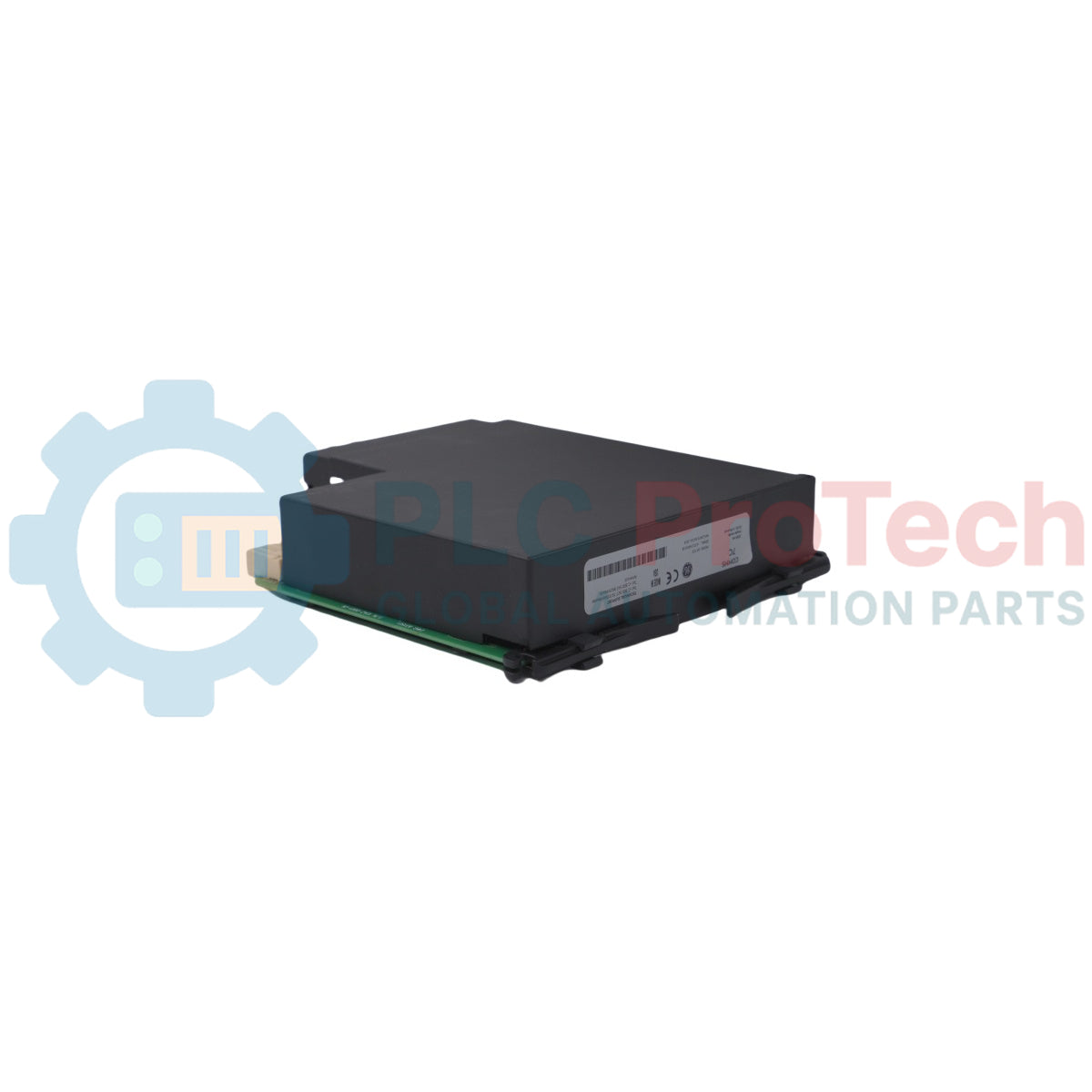

UR-7CV คือ โมดูลสื่อสารระหว่างรีเลย์ ส่วนขยายที่พัฒนาสำหรับแพลตฟอร์มซีรีส์ Universal Relay (UR) ของ General Electric อินเทอร์เฟซเครือข่ายความหนาแน่นสูงนี้ติดตั้งความสามารถส่งสัญญาณระยะไกลผ่านไฟเบอร์ออปติคเฉพาะสำหรับรีเลย์ป้องกันดั้งเดิม เพื่อเชื่อมโยงสถานีไฟฟ้าระยะไกลและเครือข่ายป้องกันเสริม โมดูลนี้กำหนดด้วยรหัสการสั่งซื้อฮาร์ดแวร์ 7C และมีช่องสัญญาณออปติคัลเฉพาะที่ทำงานที่ความยาวคลื่นอินฟราเรดเล็กน้อย 1300 nm ผ่านโครงสร้างพื้นฐานไฟเบอร์มาตรฐานแบบ ซิงเกิลโหมด
การติดตั้งการ์ดนี้ในแชสซี UR ที่ทำงานอยู่ช่วยให้แลกเปลี่ยนข้อมูลแบบเรียลไทม์ รองรับรูปแบบการป้องกันแบบดิฟเฟอเรนเชียลของสายส่งความเร็วสูง ตรรกะการสั่งทริประหว่างสถานีจากระยะไกล และการประมวลผลคำสั่งเทเลโพรเทคชันที่รวดเร็วยิ่งขึ้น UR-7CV ใช้ตัวรับส่งสัญญาณออปติคัลคุณภาพสูงเพื่อรองรับการส่งสัญญาณในระยะทางสูงสุด 10 กิโลเมตรด้วยความเร็วสูงสุด 1 Gbps พร้อมรักษาความสมบูรณ์ของเส้นทางสัญญาณอย่างสม่ำเสมอในสภาพแวดล้อมที่มีสัญญาณรบกวนทางแม่เหล็กไฟฟ้าสูง (EMI) โมดูลนี้ออกแบบด้วยจุดเชื่อมต่อมาตรฐานแบบ SC/APC จึงติดตั้งแบบเสียบแทนได้อย่างราบรื่นที่ด้านหลังแผงหน้าหลักของตัวเครื่อง
คุณสมบัติ
-
อินเทอร์เฟซซิงเกิลโหมดแบนด์วิดท์สูง: ปรับให้เหมาะสำหรับการสร้างคลื่นแสงที่ความยาวคลื่น 1300 nm เพื่อรองรับเครือข่ายสื่อสารออปติคัลระยะไกล
-
ระยะการส่งสัญญาณที่ขยายได้: ออกแบบมาเพื่อส่งข้อมูลเทเลเมทรีที่มีความสำคัญต่อภารกิจในระยะทางสูงสุด 10 กิโลเมตร
-
เส้นทางสัญญาณแบบกำหนดแน่นอน: รองรับการส่งข้อมูลระหว่างรีเลย์อย่างรวดเร็วด้วยความเร็วสูงสุด 1 Gbps เพื่อรับประกันช่วงเวลาการทำงานของตรรกะการป้องกัน
-
สถาปัตยกรรมเสริมความทนทานสำหรับสถานีไฟฟ้า: ออกแบบมาเพื่อแยกตรรกะการสื่อสารออกจากสัญญาณรบกวนทางแม่เหล็กไฟฟ้ารุนแรง แรงดันกระชากจากการสวิตชิ่ง และสัญญาณ RF
-
รองรับระบบ Plug and Play: ระบบประมวลผลหลักของ Universal Relay ตรวจจับได้ทันทีเมื่อเปิดเครื่อง จึงไม่ต้องสร้างซอฟต์แวร์ใหม่ที่ใช้เวลานาน
-
โหนดอินเทอร์เฟซ SC/APC ทางกายภาพ: จุดเชื่อมต่อออปติคัลตามมาตรฐานช่วยลดการสูญเสียจากการแทรกและการสะท้อนกลับของแสงในจุดเชื่อมต่อต่าง ๆ
การใช้งาน
- ลิงก์โทรคมนาคมสำหรับการป้องกันแบบดิฟเฟอเรนเชียลของสายส่งแบบหลายขั้ว
- รูปแบบการส่งทริปโดยตรงจากระยะไกล (DTT) ความเร็วสูงระหว่างสถานีไฟฟ้า
- การส่งสัญญาณป้องกันสายส่งไฟฟ้าแรงสูง
- การแบ่งส่วนเครือข่ายรีเลย์ป้องกันระยะไกลผ่านโครงข่ายไฟเบอร์แบบซิงเกิลโหมด
ข้อมูลจำเพาะทางเทคนิค
| พารามิเตอร์ |
ข้อมูลจำเพาะ |
| ผู้ผลิต |
GE Multilin (General Electric) |
| รุ่น |
UR-7CV |
| ประเภทผลิตภัณฑ์ |
โมดูลสื่อสารระหว่างรีเลย์ |
| ตระกูลผลิตภัณฑ์ |
ซีรีส์ Universal Relay (UR) |
| ตัวเลือกสำหรับรหัสสั่งซื้อ |
7C |
| ความยาวคลื่น |
1300 nm |
| ความเข้ากันได้ของสื่อไฟเบอร์ |
สายใยแก้วนำแสงแบบซิงเกิลโหมด |
| ระยะการส่งข้อมูลสูงสุด |
สูงสุด 10 กิโลเมตร |
| อัตราข้อมูลสูงสุด |
สูงสุด 1 Gbps |
| อินเทอร์เฟซขั้วต่อออปติคัล |
ประเภท SC/APC |
| อุณหภูมิในการทำงาน |
-40 degC ถึง +70 degC |
| อุณหภูมิในการจัดเก็บ |
-40 degC ถึง +85 degC |
| การใช้พลังงาน |
โดยทั่วไปน้อยกว่า 2 W |
| ขนาด (H x W x L) |
4.5 cm x 11.0 cm x 14.0 cm |
| ประเทศต้นกำเนิด |
สหรัฐอเมริกา (USA) |
แนวทางการติดตั้ง
การแยกจ่ายไฟก่อนติดตั้ง
- ปิดแหล่งจ่ายไฟเสริมที่จ่ายให้รีเลย์ป้องกันหลักโดยสมบูรณ์ก่อนดำเนินการทางกล
- ห้ามเลื่อนหรือถอดโมดูลสื่อสารขณะที่บัสแบ็กเพลนมีกระแสไฟ เนื่องจากอาจทำให้เกิดข้อผิดพลาดในการทำงานของลอจิกหรือทำให้ออปติกของทรานซีฟเวอร์ที่มีความไวเสียหาย
กลไกการใส่โมดูล
- เปิดสลักฝาครอบชุดด้านหน้าแบบพับ เพื่อเปิดให้เห็นแร็กการ์ดประมวลผล
- จัดแนวการ์ดวงจรให้ตรงอย่างแม่นยำภายในรางนำของสล็อตเป้าหมาย แล้วดันเข้าไปอย่างมั่นคงจนบล็อกขั้วต่อด้านหลังเชื่อมต่อกับแบ็กเพลนของระบบหลักอย่างแน่นหนา
- ขันอุปกรณ์ยึดแผ่นหน้ากากโครงสร้างทั้งหมดให้แน่น เพื่อยืนยันความสมบูรณ์ของเส้นทางการต่อลงกราวด์ของแชสซีอย่างต่อเนื่อง
การจัดการและขั้วของสายใยแก้วนำแสง
- คงจุกกันฝุ่นที่ติดตั้งอยู่ภายในพอร์ต SC/APC ไว้จนกว่าสายใยแก้วนำแสงภาคสนามจะเข้าหัวเสร็จสมบูรณ์และพร้อมใช้งาน
- ทำความสะอาดเฟอร์รูลของสายใยแก้วนำแสงทั้งหมดด้วยน้ำยาทำความสะอาดอุปกรณ์ออปติคัลอุตสาหกรรมแบบเช็ดแห้งที่ไม่ทิ้งขุยตามมาตรฐาน ก่อนเสียบเชื่อมต่อขั้นสุดท้าย
- ตรวจสอบให้แน่ใจว่าได้รักษารัศมีการดัดโค้งสูงสุดตามแนวทางของสายใยแก้วนำแสงภาคสนามอย่างเคร่งครัดตลอดแนวการเดินสายในตู้ เพื่อหลีกเลี่ยงความขัดข้องจากการลดทอนสัญญาณ
คำถามที่พบบ่อย
โมดูลรุ่นนี้กำหนดให้ใช้สายใยแก้วนำแสงประเภทใด
โมดูลนี้ได้รับการออกแบบให้เชื่อมต่อกับสายใยแก้วนำแสงแบบซิงเกิลโหมดมาตรฐานเท่านั้น การพยายามใช้สายแพตช์แบบมัลติโหมดจะทำให้เส้นผ่านศูนย์กลางแกนกลางเชิงแสงไม่ตรงกันอย่างรุนแรง ส่งผลให้สัญญาณลดทอนอย่างมากและการสื่อสารผ่านลิงก์ล้มเหลวทันที
การ์ดนี้สื่อสารสถานะดิฟเฟอเรนเชียลของสายระบบอย่างไรเมื่อเกิดความผิดปกติของลิงก์
เมื่อติดตั้งร่วมกับโครงร่างการป้องกันสายแบบ UR มาตรฐาน เฟิร์มแวร์ระบบพื้นฐานจะตรวจสอบความต่อเนื่องของแพ็กเก็ต หากการขัดข้องของสายออปติคัลทำให้การรับส่งข้อมูลบนลิงก์หยุดชะงักเกินขีดจำกัดวิกฤต การ์ดจะบันทึกตัวดำเนินการความขัดข้องของช่องสัญญาณ เพื่อเรียกใช้กลไกอินเตอร์ทริปสำรองแบบมาสเตอร์-สเลฟระหว่างเทอร์มินัลทางเลือก
ยูนิตนี้สามารถทนต่ออุณหภูมิการทำงานสูงในสถานีไฟฟ้าย่อยโดยไม่ต้องใช้พัดลมภายนอกได้หรือไม่
ใช่ โมดูลนี้ได้รับการออกแบบให้ทำงานแบบพาสซีฟภายในช่วงการใช้งานทางอุตสาหกรรมที่กว้าง ตั้งแต่อุณหภูมิ -40 degC ถึง +70 degC ซึ่งสอดคล้องกับสภาวะแวดล้อมสุดขั้วที่มักพบภายในตู้มาร์แชลลิงกลางแจ้งหรือช่องควบคุมการจ่ายไฟเฉพาะพื้นที่
