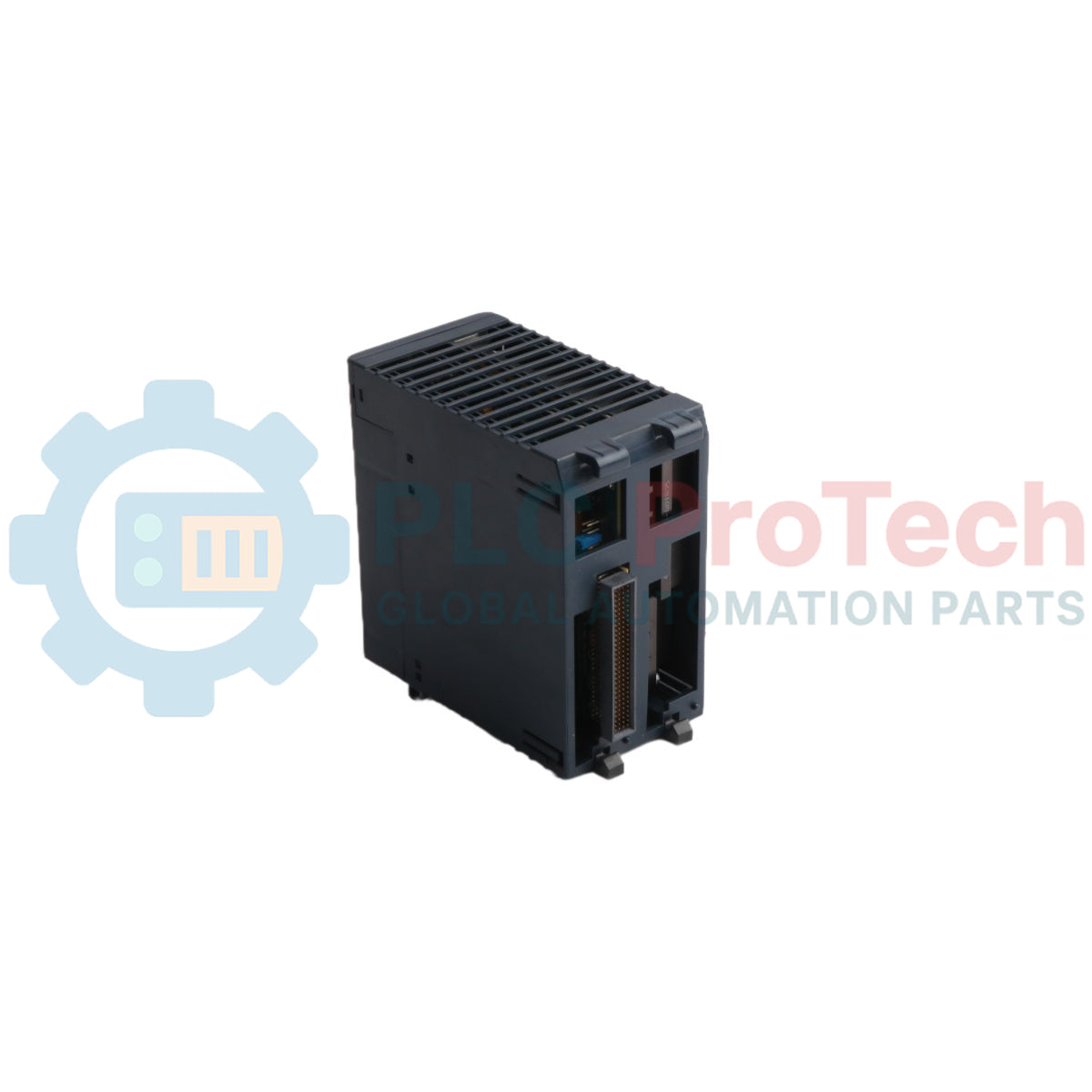

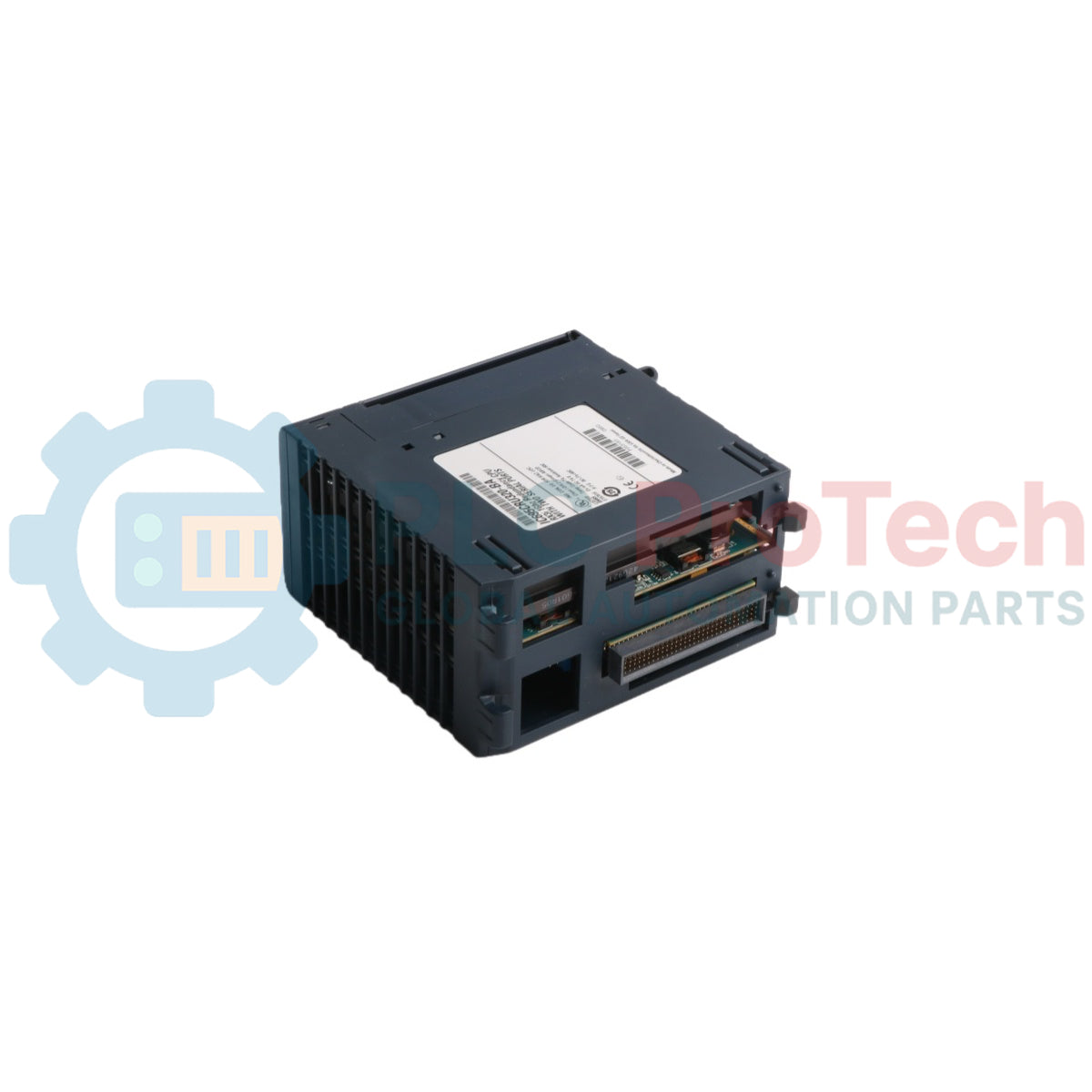

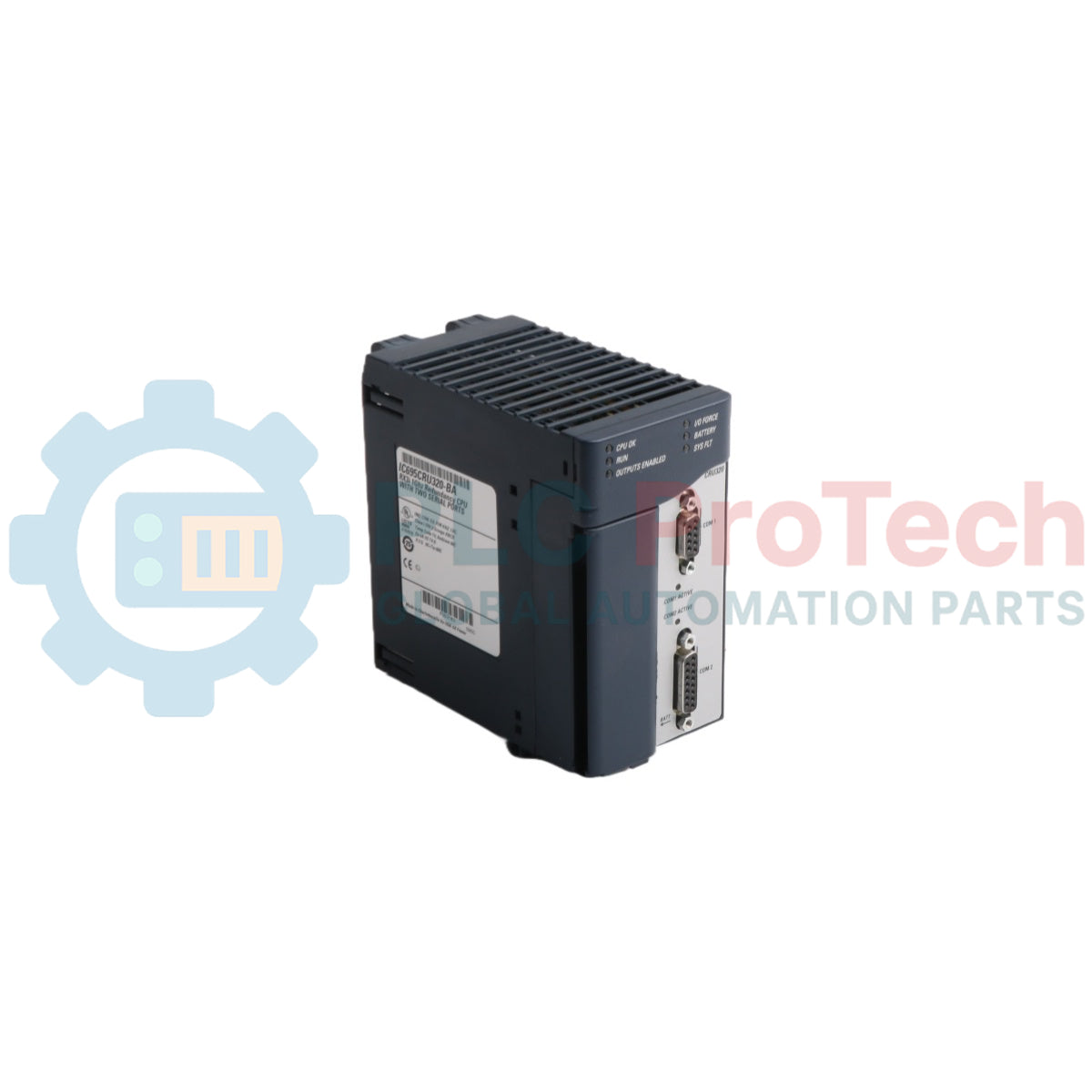

โมดูล CPU สำรอง GE Fanuc IC695CRU320 PACSystems RX3i

SKU IC695CRU320

มีในสต็อก

12-month warranty
Free returns within 30 days

Manufacturer: General Electric
Product No.: IC695CRU320
Country of origin:สหรัฐอเมริกา
Product Type: โมดูล CPU สำรอง
Barcode: 8537101190
Payment: T/T, Western Union
Weight: 680g
Dimensions: 35 มม. x 140 มม. x 135 มม.
Shipping port: Xiamen
Warranty: 12 months

คำอธิบาย

IC695CRU320 คือหน่วยประมวลผลกลางแบบสำรองซ้ำประสิทธิภาพสูงที่ออกแบบมาสำหรับแพลตฟอร์ม PACSystems RX3i โมดูลควบคุมนี้ทำงานด้านระบบอัตโนมัติของเครื่องจักรแบบเรียลไทม์ การซิงโครไนซ์กระบวนการ และกลยุทธ์การควบคุมการจัดการวัสดุความเร็วสูง โมดูลสื่อสารโดยตรงกับ I/O ในพื้นที่และอุปกรณ์เสริมอัจฉริยะผ่านสถาปัตยกรรมบัสแบ็กเพลนคู่ในตัว ซึ่งรวมบัส PCI ความเร็วสูงเพื่อเพิ่มอัตราการรับส่งข้อมูลขั้นสูงเข้ากับแบ็กเพลนแบบอนุกรม เพื่อให้สามารถย้ายโมดูล Series 90-30 ที่มีอยู่ได้อย่างง่ายดาย เมื่อทำงานเป็นกลไกประมวลผลหลักภายในเฟรมเวิร์กความซ้ำซ้อนแบบ Hot Standby (HSB) ชุดโมดูลที่จับคู่กันนี้จะช่วยให้สถาปัตยกรรมมีความทนทานและรองรับความล้มเหลวแบบจุดเดียวได้ด้วยกลไกการสลับที่ไม่สะดุด ช่องสัญญาณอนุกรมในตัวใช้โปรโตคอลมาตรฐาน เช่น SNP Slave, Modbus RTU Slave และ Serial I/O เพื่อเชื่อมต่อกับเทอร์มินัลโปรแกรม อินเทอร์เฟซผู้ปฏิบัติงาน และอุปกรณ์อนุกรมแบบกระจายได้อย่างราบรื่น

คุณสมบัติ

ผสานเทคโนโลยี Hot Standby (HSB) ซึ่งรองรับคู่ระบบสำรองที่ซิงโครไนซ์อย่างสมบูรณ์ พร้อมความสามารถในการเขียนโปรแกรมออนไลน์และซ่อมแซมส่วนประกอบ
มาพร้อมหน่วยความจำผู้ใช้ 64 Mbytes ที่มีแบตเตอรี่สำรอง และหน่วยความจำแฟลชแบบไม่ลบเลือน 64 Mbytes สำหรับจัดเก็บบล็อกแอปพลิเคชันอย่างปลอดภัย
รองรับการเชื่อมต่อบัสแบ็กเพลนคู่ เพื่อให้เป็นไปตามข้อกำหนด PCI 2.2 และรองรับโมดูล Series 90-30 รุ่นเก่าได้พร้อมกัน
ให้การวินิจฉัยติดตามเบื้องหลังอย่างต่อเนื่องผ่านสวิตช์สลับลอจิกฮาร์ดแวร์และระบบตรวจสอบและแก้ไขข้อผิดพลาด (ECC) ที่แก้ไขข้อผิดพลาดบิตเดียวได้
ใช้งานการสลับบทบาทอย่างรวดเร็ว โดยมีเวลาสลับการสแกนลอจิกสูงสุด 1 รอบการสแกน และเวลาตอบสนองขั้นต่ำ 3.133 มิลลิวินาที
รองรับการทำงานแบบทันทีสำหรับบล็อกโปรแกรมภายในสูงสุด 512 บล็อก โดยแต่ละบล็อกมีขนาดสูงสุด 128KB

การใช้งาน

ระบบอัตโนมัติสำหรับกระบวนการสำคัญ: จัดเตรียมการกำหนดค่าสำรองที่ซิงโครไนซ์สำหรับลูปกระบวนการเคมี การบำบัดน้ำ และกระบวนการความร้อนต่อเนื่อง
สายการลำเลียงวัสดุความเร็วสูง: ใช้เลเยอร์ PCI ของแบ็กเพลนคู่เพื่อติดตามเครื่องจักรคัดแยกหลายแกนโดยไม่รบกวนกระบวนการ
ระบบโทรมาตรระยะไกลด้านพลังงานและโครงสร้างพื้นฐาน: ติดตั้งเครือข่าย SNP และ Modbus แบบอนุกรมเพื่อประสานงาน RTU ของสถานีไฟฟ้าย่อยระยะไกลและ HMI ของโรงงาน

ข้อมูลการสั่งซื้อ

หมายเลขแค็ตตาล็อก	คำอธิบาย
IC695CRU320	CPU Celeron M ความเร็ว 1GHz สำหรับ RX3i พร้อมหน่วยความจำผู้ใช้ 64MB
IC695ACC302	แบตเตอรี่เสริมอัจฉริยะสำหรับสำรองข้อมูลในหน่วยความจำ
IC693ACC302	แบตเตอรี่เสริมสำหรับสำรองข้อมูลในหน่วยความจำ
IC690RBT001	แบตเตอรี่แบบชาร์จได้สำหรับสำรองข้อมูลในหน่วยความจำ

ข้อมูลจำเพาะทางเทคนิค

พารามิเตอร์	ค่า
ผู้ผลิต	GE Fanuc (GE Intelligent Platforms)
หมายเลขรุ่น	IC695CRU320
ซีรีส์	PACSystems RX3i
ประเภทโปรเซสเซอร์	Intel Celeron M 1GHz
ความจุหน่วยความจำผู้ใช้	RAM พร้อมแบตเตอรี่สำรอง 64 MB / หน่วยความจำผู้ใช้แฟลช 64 MB
ประเภทความซ้ำซ้อน	โหมดสแตนด์บายสำรอง (HSB)
ข้อกำหนดด้านพลังงาน (+3.3 Vdc)	1.0 Amps โดยทั่วไป
ข้อกำหนดด้านพลังงาน (+5 Vdc)	1.2 Amps โดยทั่วไป
อุณหภูมิขณะทำงาน	0 ถึง 60 degC (32 ถึง 140 Fahrenheit)
การสื่อสารในตัว	RS-232, RS-485
โปรโตคอลอนุกรมที่รองรับ	Modbus RTU Slave, SNP, Serial I/O
ความเข้ากันได้กับแบ็กเพลน	บัสแบ็กเพลนคู่ (PCI RX3i และบัสอนุกรมความเร็วสูง)
การปฏิบัติตามมาตรฐาน PCI	สอดคล้องทางไฟฟ้ากับมาตรฐาน PCI 2.2
การแก้ไขข้อผิดพลาดของหน่วยความจำ	แก้ไขข้อผิดพลาดบิตเดี่ยวและตรวจสอบหลายบิต (ECC)
รายการถ่ายโอนข้อมูลสูงสุด	สูงสุด 2 Mbytes
จำนวนบล็อกโปรแกรมสูงสุด	512 บล็อก (ขนาดสูงสุด 128KB ต่อบล็อก)
ตารางอ้างอิงดิสครีต	%I และ %Q: 32Kbits
ตารางอ้างอิงแอนะล็อก	%AI และ %AQ: กำหนดค่าได้สูงสุด 32Kwords
พิกัดความทนทานของแฟลช	อย่างน้อย 100,000 รอบการเขียน/ลบ
ความแม่นยำของนาฬิกาบอกเวลา	คลาดเคลื่อนสูงสุด 2 วินาทีต่อวัน
ความแม่นยำของนาฬิกาเวลาที่ผ่านไป	สูงสุด 0.01%
น้ำหนักโดยประมาณ	0.68 KG
ขนาดโดยประมาณ (W x H x D)	35 มม. x 140 มม. x 135 มม.

การเชื่อมต่อ/อินเทอร์เฟซ

การเชื่อมต่อพอร์ต	รูปแบบฟังก์ชัน / โปรโตคอล
COM1	พอร์ตอินเทอร์เฟซอนุกรม D-sub ในตัว รองรับเส้นทางการกำหนดค่า RS-232
COM2	พอร์ตอินเทอร์เฟซอนุกรม D-sub ในตัว รองรับเส้นทางการกำหนดค่า RS-485

แนวทางการติดตั้ง

ตรวจสอบให้แน่ใจว่าระบบแร็กแบ็กเพลน RX3i เป้าหมายปิดเครื่องสนิทแล้ว ก่อนเลื่อนชุดฮาร์ดแวร์เข้าไปในช่องเสียบแชสซีที่ใช้งานอยู่
ยึดผลิตภัณฑ์ไว้ภายในตู้ครอบนิรภัยแบบปิดที่มีระดับ IP20 หรือมีโครงสร้างอย่างน้อยตามมาตรฐาน NEMA/UL Type 1 เพื่อป้องกันมลพิษจากสภาพแวดล้อม
เมื่อติดตั้งระบบในบรรยากาศที่มีความเสี่ยงต่อการระเบิด Class I, Division 2 ให้ตรวจสอบว่าการเข้าถึงตู้ครอบทำได้เฉพาะโดยใช้เครื่องมือบริการที่กำหนดเท่านั้น
ตรวจสอบให้แน่ใจว่าเชื่อมต่อกับสายอินเทอร์เฟซแบตเตอรี่ของโมดูลเฉพาะแบตเตอรี่หน่วยความจำเสริมที่ได้รับอนุญาต เช่น ชุด IC695ACC302 หรือ IC690RBT001 เท่านั้น
ต่อกราวด์แผ่นแบ็กเพลนโครงสร้างทั้งหมดอย่างทั่วถึงตามแนวทางวิศวกรรม EMI/RFI มาตรฐาน ก่อนเปิดใช้งานลิงก์ข้อมูลสำรอง

การปฏิบัติตามข้อกำหนดและการรับรอง

Class 1 Division 2: ได้รับการรับรองว่าปลอดภัยสำหรับการใช้งานในพื้นที่อันตราย Groups A, B, C และ D
ATEX Zone 2: ได้รับการรับรองสำหรับสภาพแวดล้อมที่มีความเสี่ยงต่อการระเบิด Zone 2, Group IIC เมื่อติดตั้งภายในตู้ที่มีระดับ IP54
EU RoHS: สอดคล้องตามข้อกำหนด EU Directive 2002/95/EC ภายใต้ข้อยกเว้นเฉพาะในภาคผนวก 7(a), 7(c)-I และ 7(c)-III

FAQ

ต้องใช้ส่วนประกอบหลักใดบ้างเพื่อจัดตั้งโครงสร้างระบบสำรองแบบ Hot Standby อย่างสมบูรณ์

ระบบสำรองที่สมบูรณ์ต้องประกอบด้วยยูนิตแยกกันสองยูนิต โดยแต่ละยูนิตติดตั้ง CPU สำรองหนึ่งตัวและโมดูล Memory Xchange สำรองที่ตรงคู่กันหนึ่งโมดูล ซึ่งกำหนดค่าให้เป็นลิงก์สำหรับการซิงโครไนซ์

การออกแบบแบ็กเพลนคู่จัดการกับโมดูลรุ่นเก่าอย่างไร

เฟรมเวิร์กแบ็กเพลนคู่ประกอบด้วยบัส PCI ความเร็วสูงสำหรับการ์ดขั้นสูงที่มีอัตราการรับส่งข้อมูลสูง ควบคู่กับชั้นบัสอนุกรมที่ช่วยให้ย้ายโมดูล I/O ของ Series 90-30 ที่มีอยู่เดิมได้ง่าย

ต้องดำเนินการใดหากข้อผิดพลาดของลูปซ้อนทำให้ระบบควบคุมค้างในระบบรุ่นเก่า

การอัปเกรดเฟิร์มแวร์ของอุปกรณ์เป็นเวอร์ชัน 8.05 หรือใหม่กว่าสามารถแก้ไขความผิดปกติในการประมวลผลที่ทราบแล้ว ซึ่งอาจทำให้ระบบหยุดทำงานหากจุดเริ่มต้นของลูปภายในมีค่ามากกว่าพารามิเตอร์จุดสิ้นสุด

ช่องทางการสื่อสารอนุกรมในตัวรองรับโปรโตคอลใดบ้าง

พอร์ตอนุกรมในตัวรองรับโปรโตคอลการสื่อสาร Modbus RTU Slave, SNP Slave และ Serial I/O มาตรฐานโดยตรง

สามารถซิงโครไนซ์ข้อมูลแอปพลิเคชันระหว่างคอนโทรลเลอร์หลักและคอนโทรลเลอร์สำรองได้สูงสุดเท่าใด

ระบบรองรับการกำหนดค่าฮาร์ดแวร์และการถ่ายโอนตัวแปร โดยมีขนาดรายการถ่ายโอนข้อมูลติดตามการทำงานสูงสุด 2 เมกะไบต์
